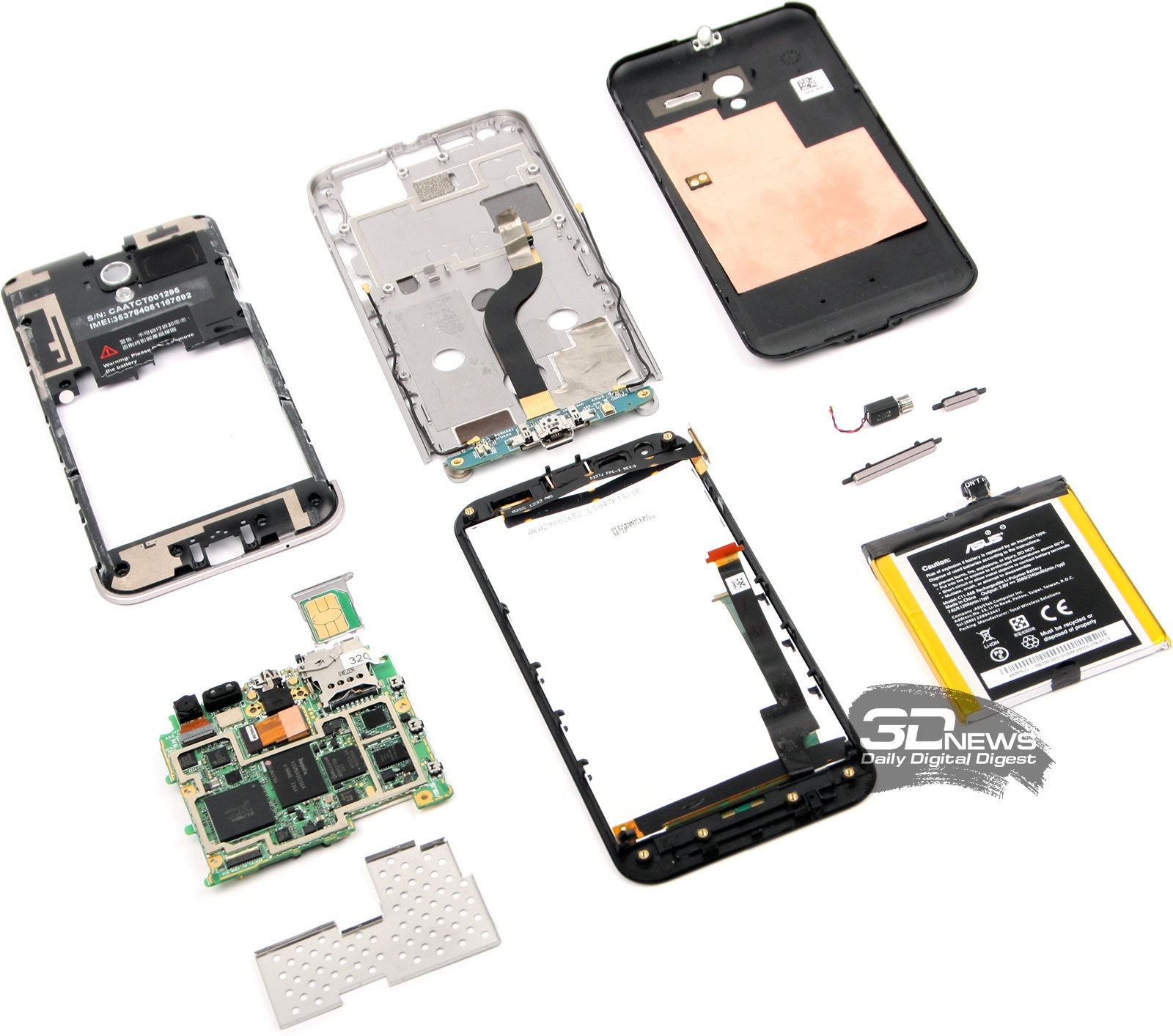

Полный обзор ASUS Padfone 2 последует через некоторое время. А пока предлагаем вам ознакомиться с результатами «вскрытия» этого уникального устройства. Если же вы по каким-то причинам пропустили его анонс, то можете наверстать упущенное, прочитав новости, посвященные глобальному и российскому запускам соответственно. На этом временно закончим с теорией, спецификациями и эргономи чностью и перейдем непосредственно к результатам судтехэкспертизы.

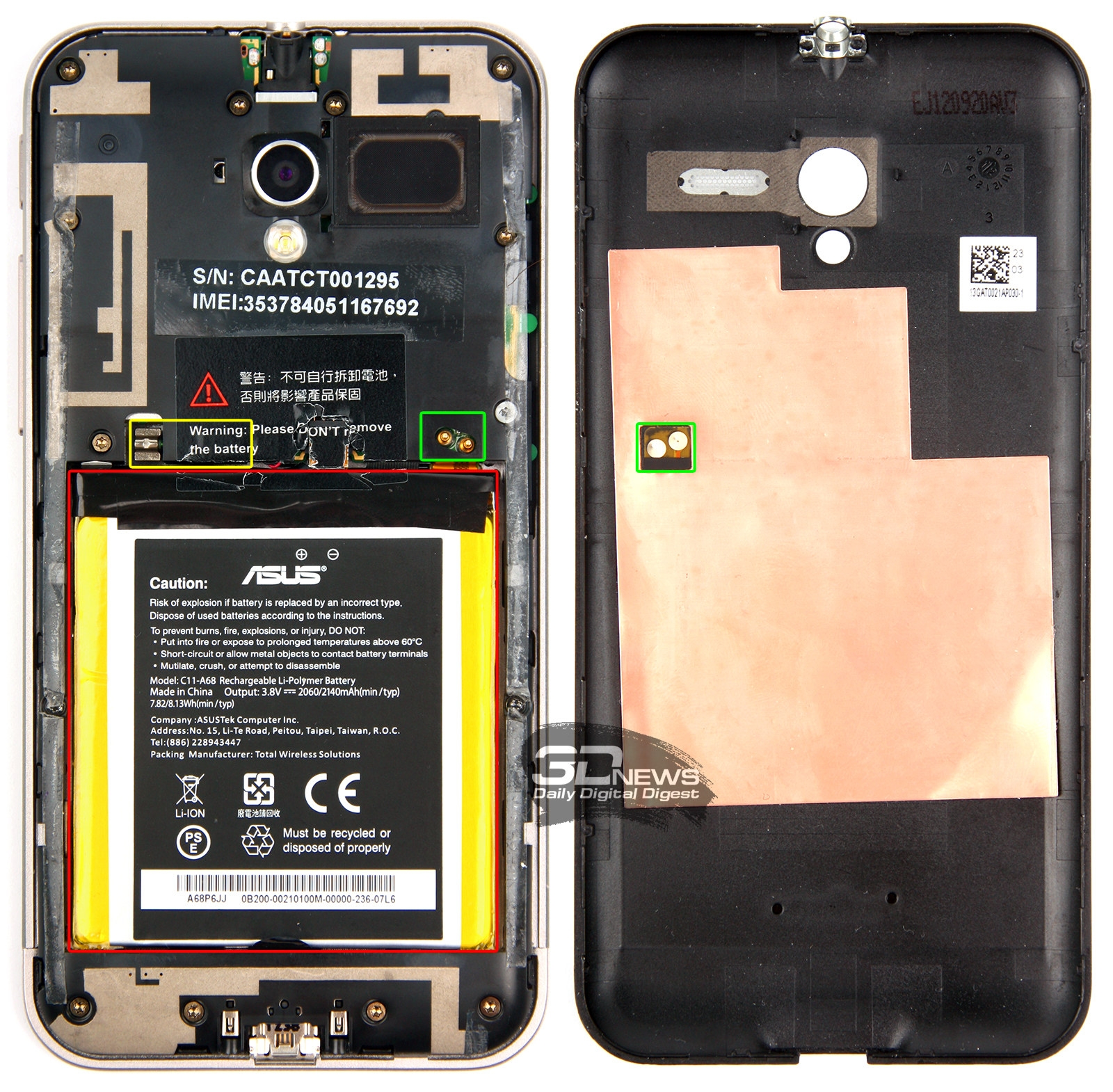

Задняя панель, выполненная, по всей видимости, из поликарбоната, держится на защелках и паре тонких полосок двустороннего скотча. Снимается она сравнительно легко. Владельцу телефона делать это особенно незачем: самостоятельно менять аккумулятор ASUS не разрешает. Можно разве что полюбоваться на контакты антенны NFC или поглазеть на то, как работает вибромоторчик.
• Литий-полимерный аккумулятор. Емкость 8,13 Вт*ч (3,8 В, 2140 мА*ч). Минимальная емкость 7,82 Вт*ч (3,8 В, 2060 мА*ч)
• Контакты антенны NFC
• Вибромотор

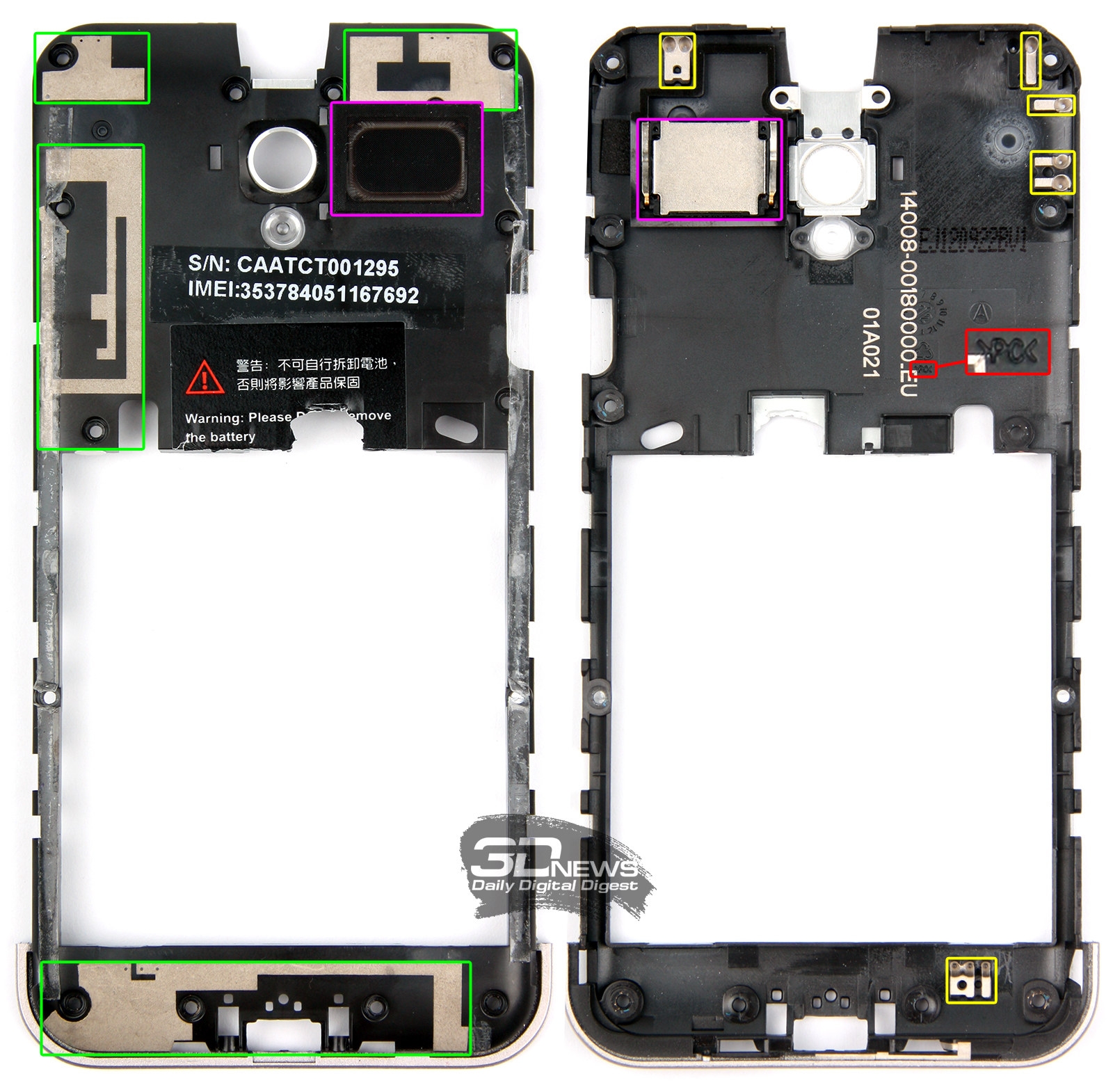

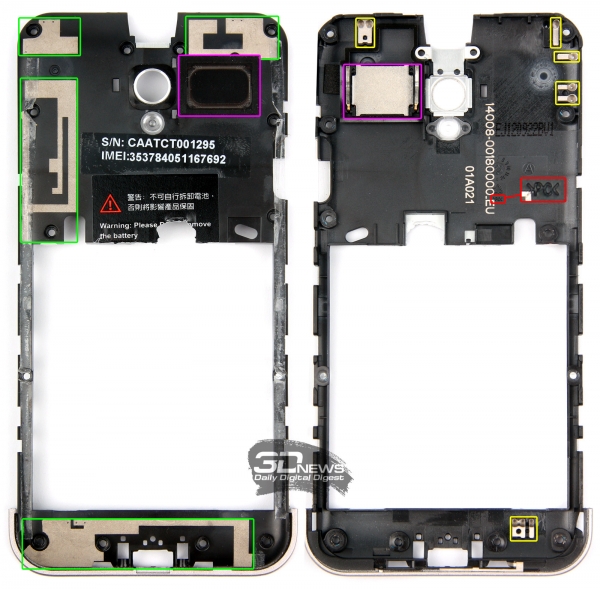

Следующее препятствие на пути к начинке – пластиковый кожух. Впрочем, эта деталь – не только препятствие, но и элемент конструкции. На нее нанесены антенны многочисленных беспроводных интерфейсов, к ней же крепится внешний динамик.
• Внешний динамик
• Контакты антенн Wi-Fi, Bluetooth, GPS и GSM
• Антенны Wi-Fi, Bluetooth, GPS и GSM/3G/LTE

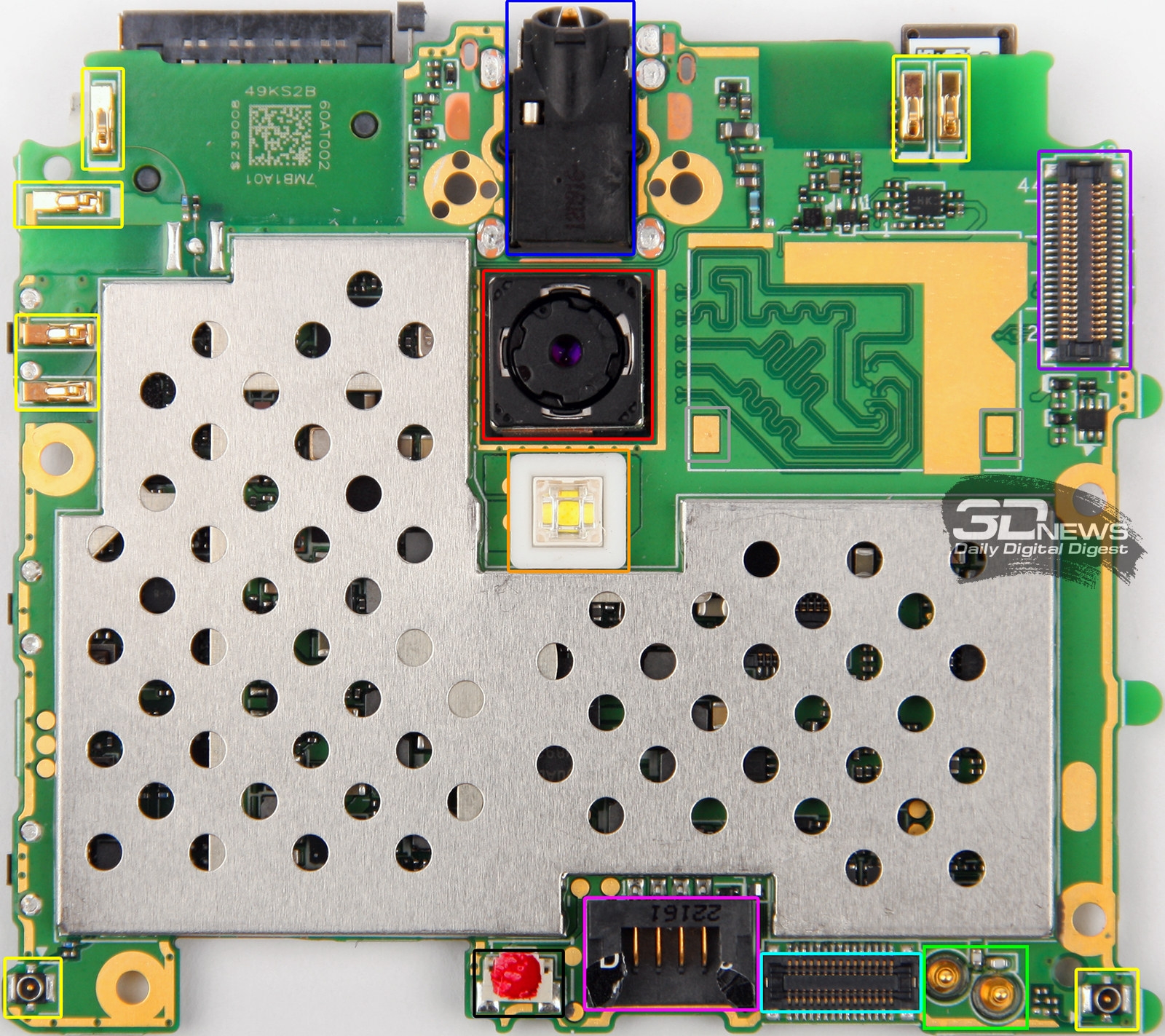

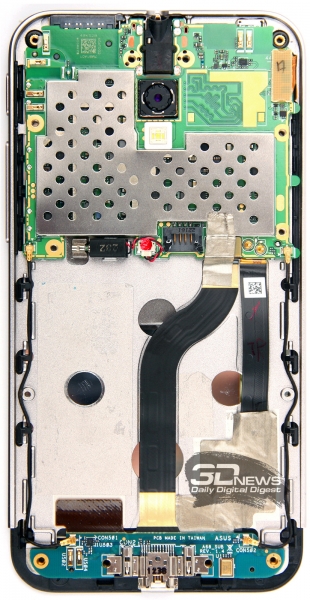

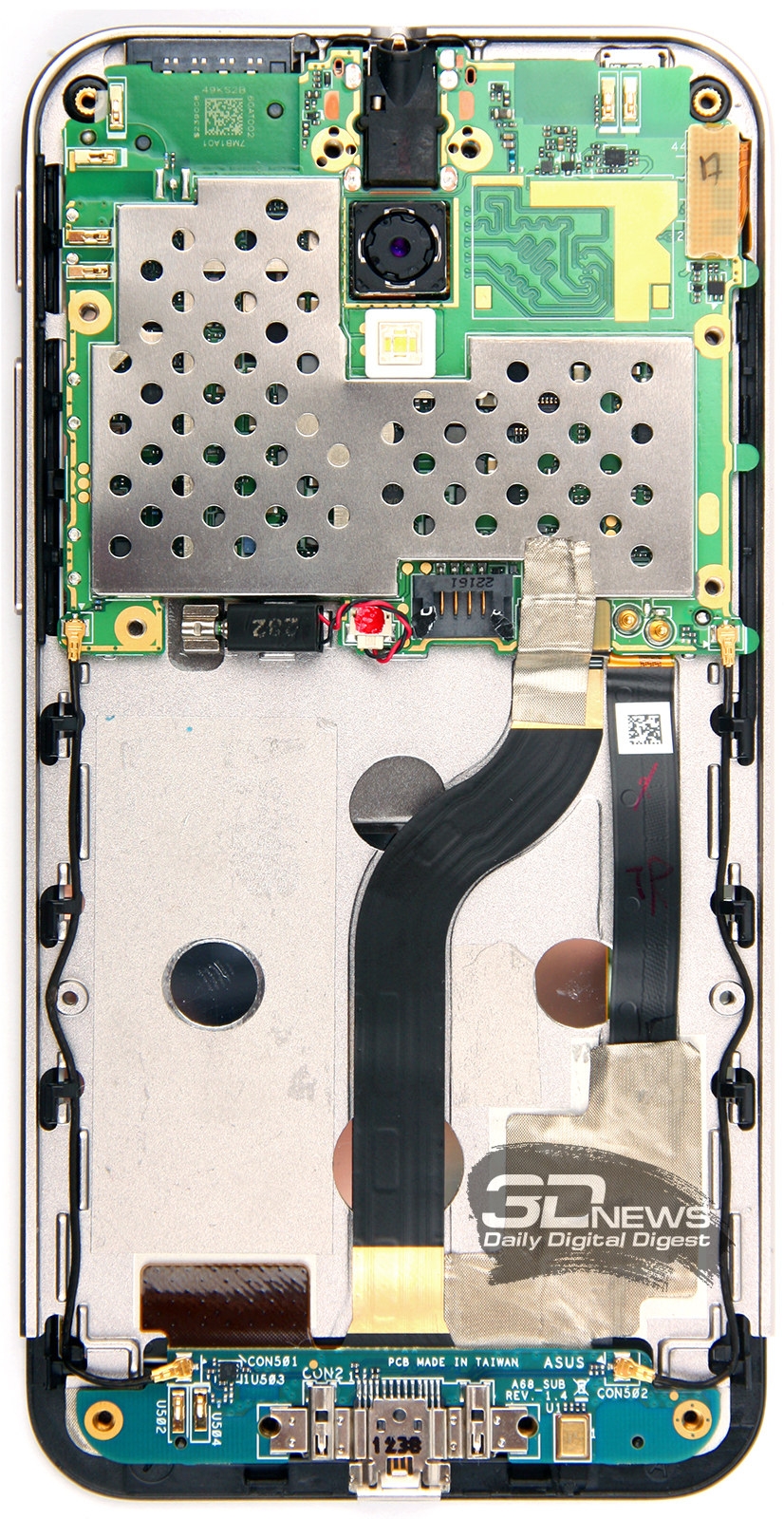

После снятия пластикового кожуха глазам предстает металлическая основа корпуса и материнская плата смартфона.
• Задняя камера
• Светодиодная вспышка
• Разъем аккумулятора
• Разъем вспомогательной платы
• Разъем сенсорной панели
• Аудиоразъем
• Контакты антенны NFC
• Контакты остальных антенн
• Контакты внешнего динамика
•Разъем вибромотора

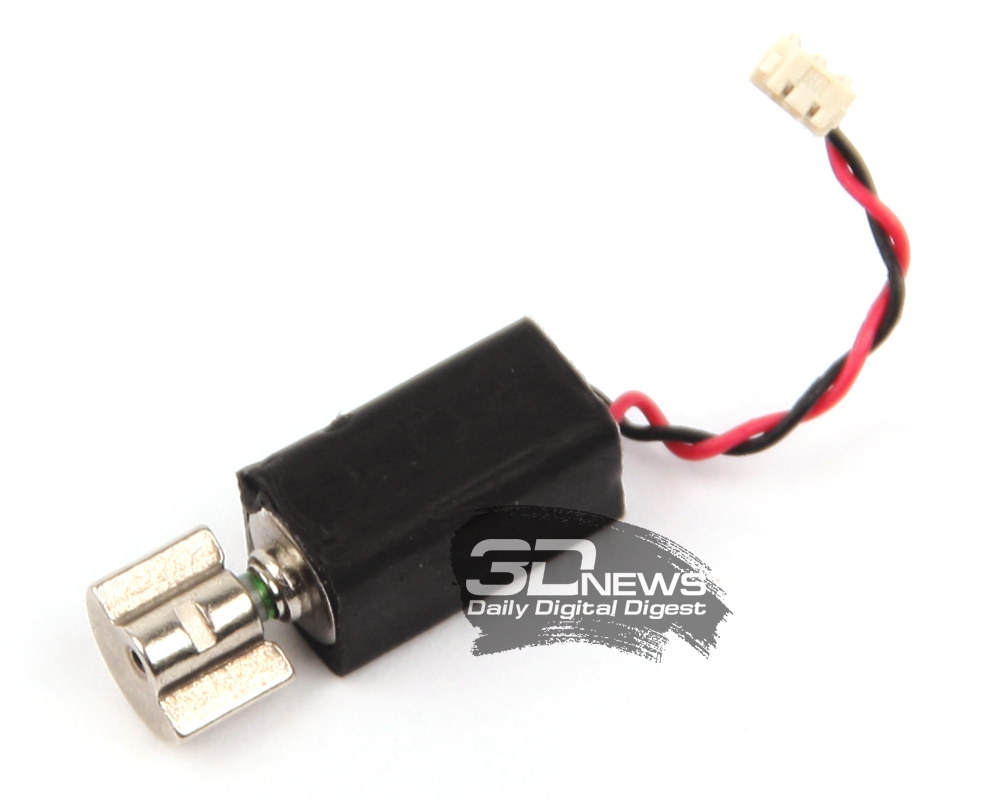

А вот и сам вибромоторчик

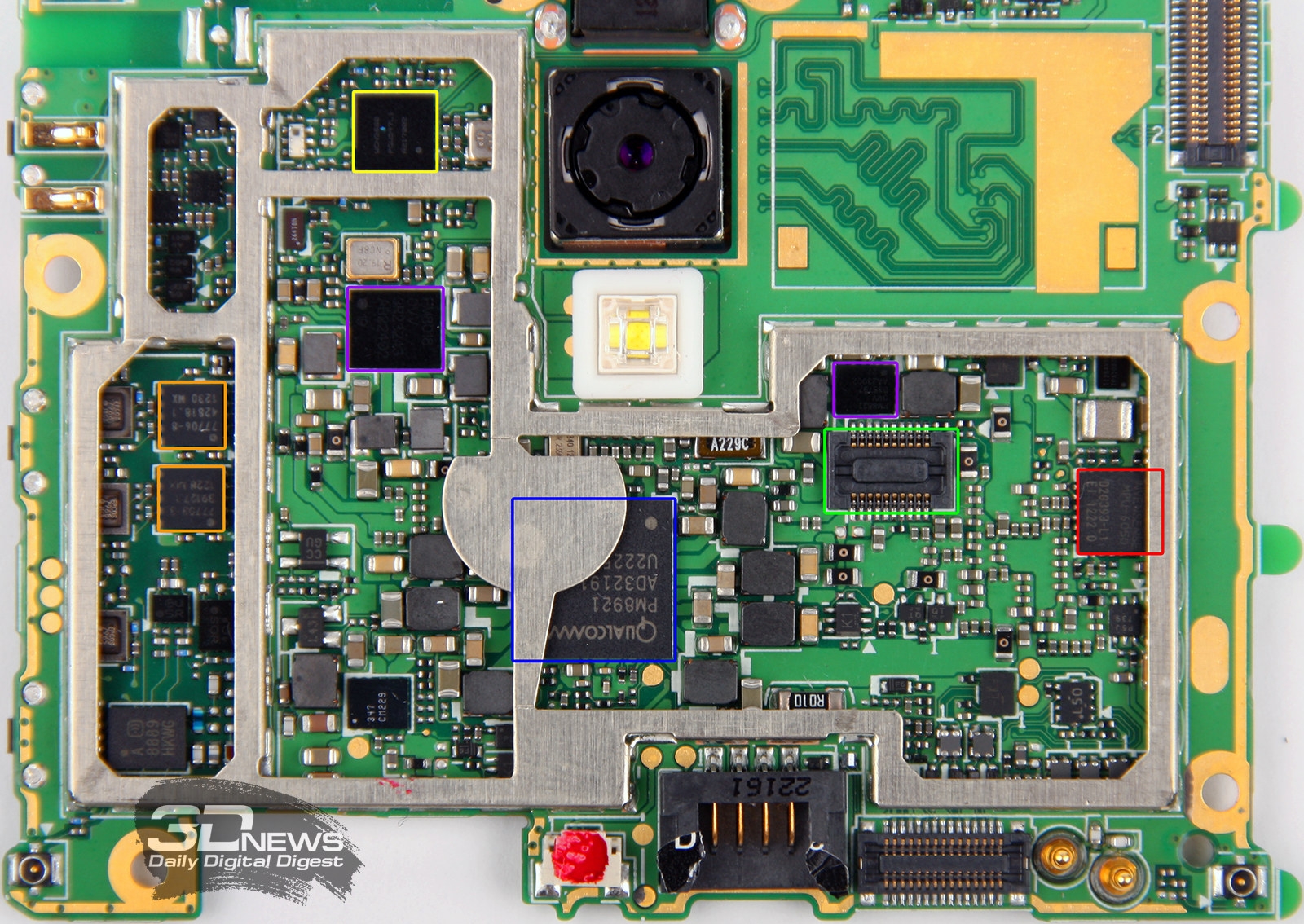

Если снять металлический экран, то под ним обнаружится некоторое количество микрочипов.
• Чип управления питанием Qualcomm PM8921
• Чип управления питанием Qualcomm PM8018
• Чип управления питанием Qualcomm PM8821
• Усилитель сигнала Skyworks SK77703
• Усилитель сигнала Skyworks SK77706
• Комбинированный адаптер Wi-Fi 802.11n (single-stream, поддержка 2,4 и 5 ГГц ) и Bluetooth 4.0 Qualcomm WCN3660
• Комбинированный трехосный акселерометр и трехосный гироскоп Invensense MPU -6050
• Незадействованный разъем
Впрочем, большая часть компонентов (и в частности микросхем) содержится на задней стороне платы.
Перед тем как перейти к самому интересному – чипам, разберемся с более приземленными элементами.
• Фронтальная камера
• Датчик освещенности и датчик приближения
• Аудиоразъем
• Разъем SIM-карты
• Боковые кнопки
• Задняя камера
• Разъем дисплея
• Контакты голосового динамика

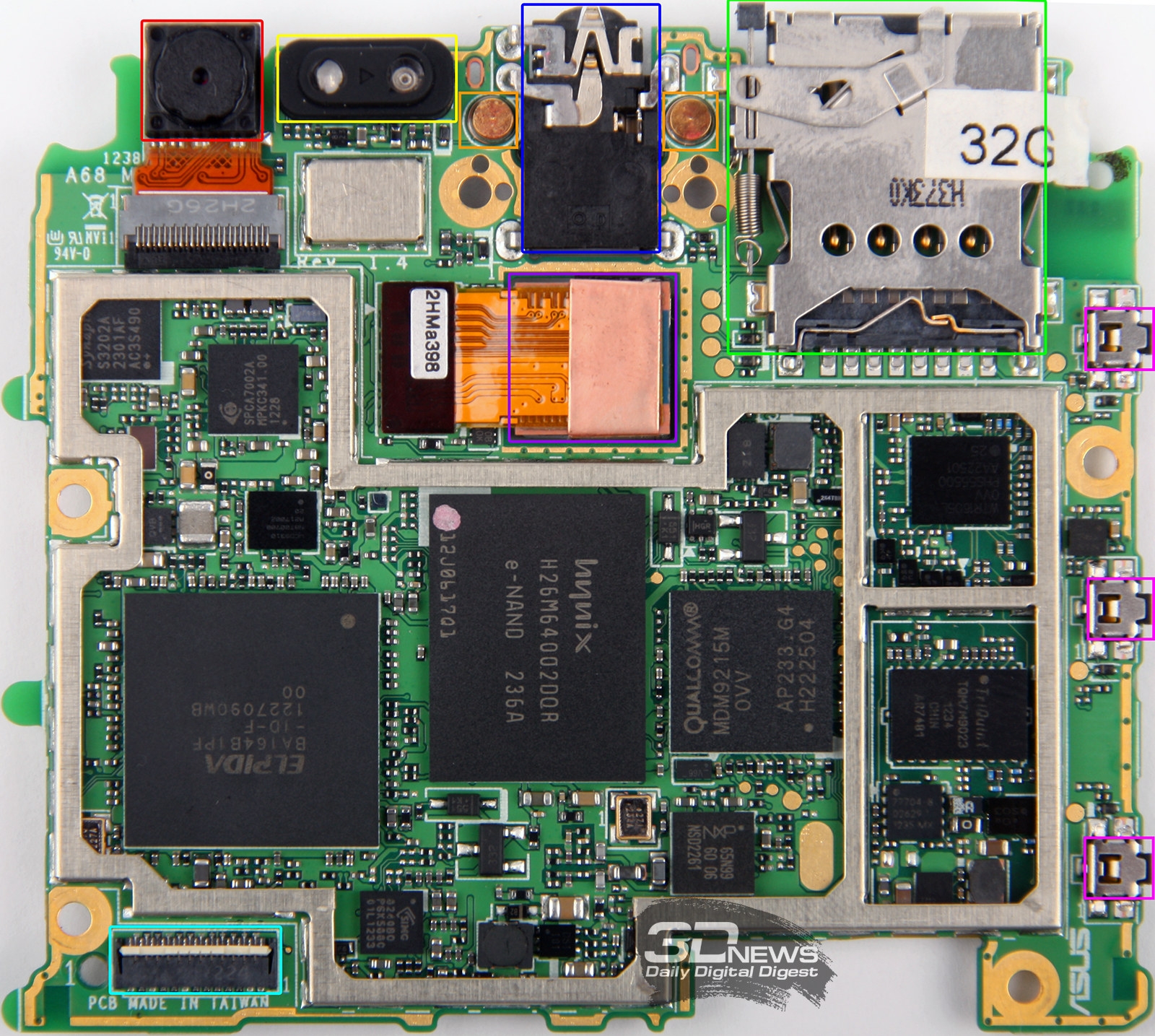

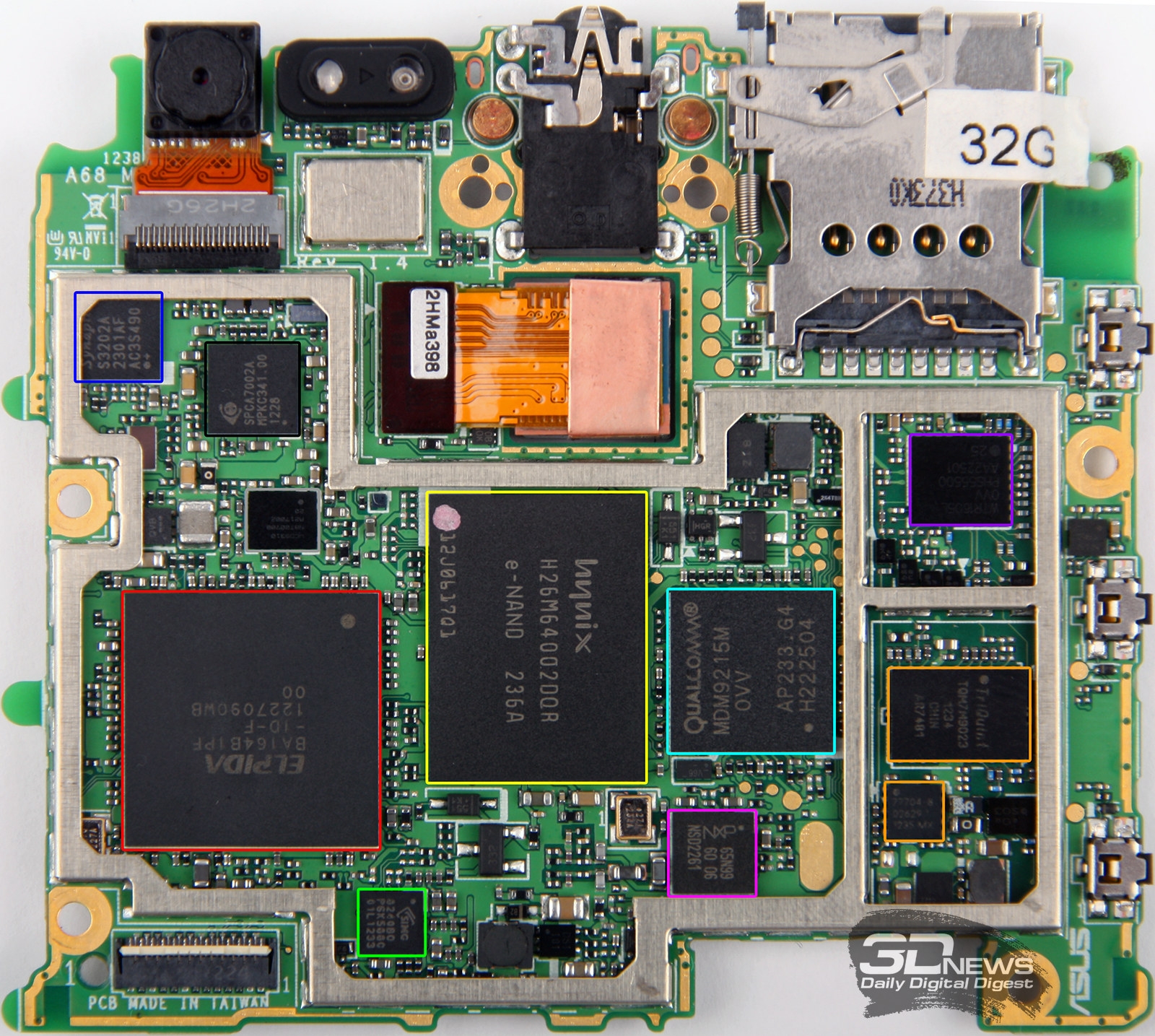

Чипов на задней стороне материнской платы настолько много, что нам едва хватило цветов для маркировки.
• LTE -модем Qualcomm MDM 9215 M , с поддержкой актуальных для России диапазонов
• Silicon Image SiI 8240 , трансмиттер MHL
• Контроллер сенсорной панели Synaptics S 3202 A
• NXP 65N99, контроллер NFC
• Флеш-память Hynix H 26 M 64002 DQR , 32 Гбайт NAND (в Россию будет поставляться версия с 64 Гбайт)
• Оперативная память Elpida BA164B1PF, 2 Гбайт LP DDR2 SDRAM (информации на сайте производителя, к сожалению, нет)
• Усилитель сигнала Triquint TQM 7 M 9023
• Усилитель сигнала Skyworks SK 77704
• Семидиапазонный чип LTE Qualcomm WTR 1605 L
• АудиокодекQualcomm WCD9310
•Контроллер камеры SunPlus SPCA7002A

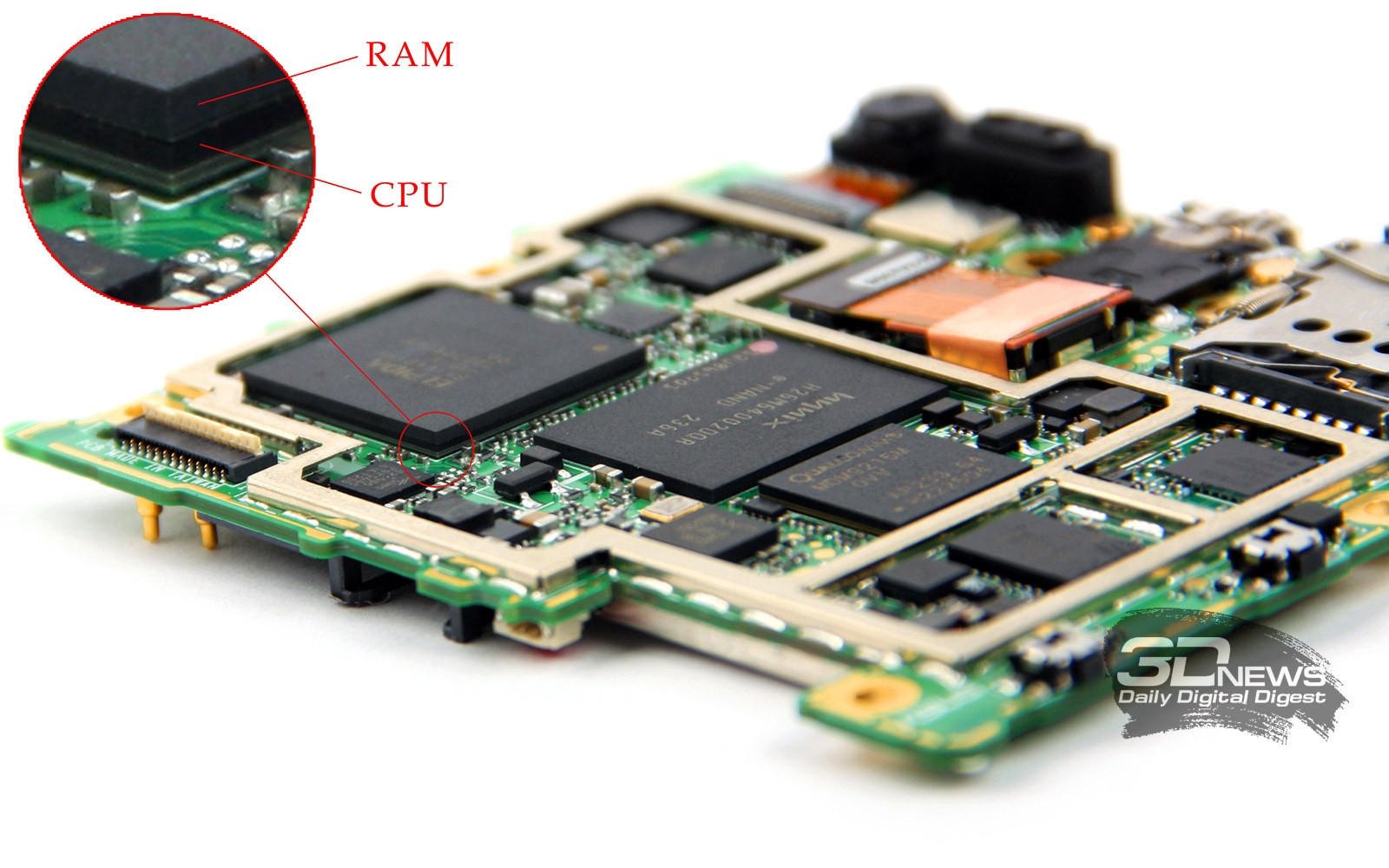

Но где же процессор? Он скрывается под микросхемой памяти – это весьма распространенная практика в современных смартфонах и планшетах. Это должен быть Qualcomm Snapdragon S 4 Pro , четырехъядерный процессор, основанный на архитектуре Krait и работающий на частоте 1,5 ГГц.

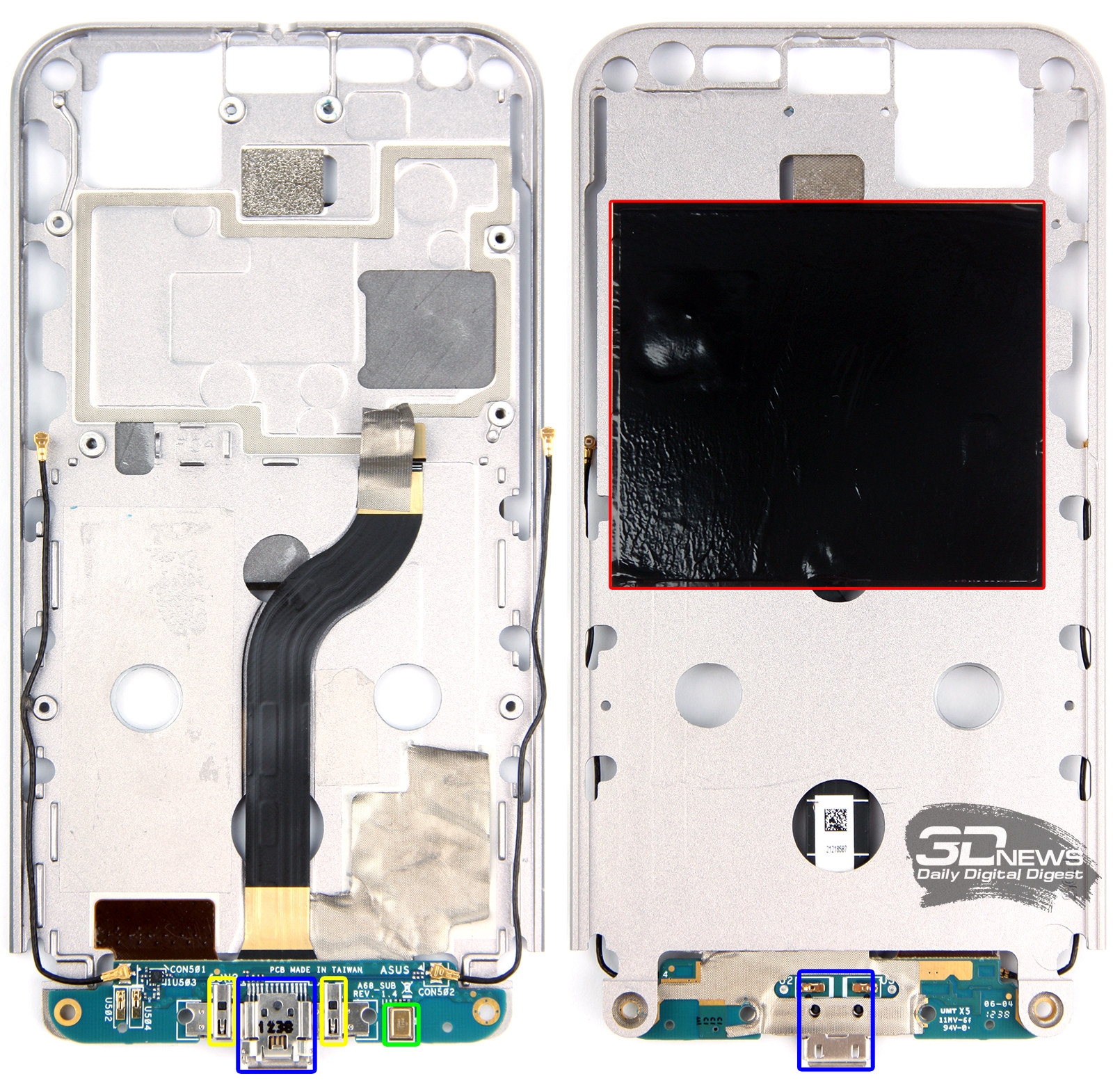

Непосредственно рядом с той частью материнской платы, где распаян «бутерброд» из процессора с памятью, в металлическом шасси имеется вырез, закрытый с тыльной стороны тончайшим графитовым радиатором. Две из пяти антенн беспроводных интерфейсов продублированы в планшетной части Padfone 2 – смартфон подключается к ним через пару дополнительных разъемов на днище.
• Графитовый радиатор eGRAF
• Разъем подключения док-станции/micro USB
• Контакты внешних антенн, расположенных в док-станции
• Микрофон

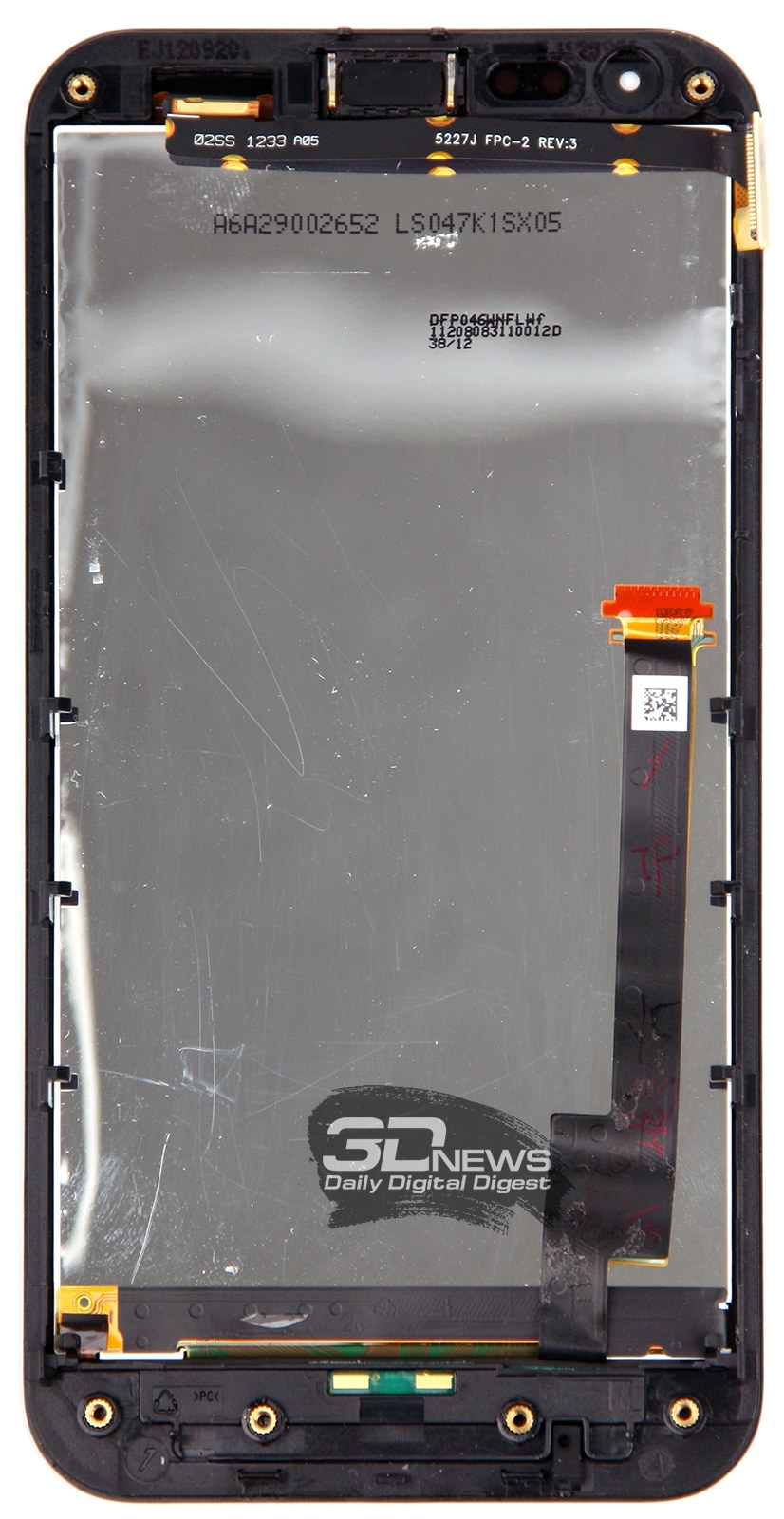

На последнем этапе «вскрытия» остается отделить металлическое шасси корпуса от передней панели. В ASUS Padfone 2 использовано защитное стекло Corning Fit Glass, в которое встроена емкостная сенсорная панель.
Дисплей произведен компанией Sharp, модель LS047K1SX05. К сожалению, найти информацию о данной модели ЖК-матрицы не получилось. Сайты дисплейных подразделений Sharp не обнаруживают признаков жизни, надеемся, что с реальным производством у японской компании дела обстоят лучше.
На этом приключения ASUS Padfone 2 в тестовой лаборатории не заканчиваются. Во-первых, мы уже успели пообещать вам обзор этого небезынтересного гаджета, а во-вторых, пока ни слова не сказали о том, как устроена планшетная часть «трансформера». И то и другое еще впереди — оставайтесь с нами.
