Обзор системы жидкостного охлаждения Deepcool Maelstrom 240: двойной водоворот

⇡#Предисловие

Несмотря на тот факт, что компания Deepcool Industries Co., Ltd. к сегодняшнему дню уже успела выпустить обновлённую линейку своих систем жидкостного охлаждения, к нам на тестирование они пока не доехали, поэтому вслед за младшей моделью Maelstrom 120 мы познакомимся со старшей — Maelstrom 240.

Данная система жидкостного охлаждения относится к более высокому классу как по размерам радиатора и количеству вентиляторов, так и по стоимости, поэтому мы вправе ожидать от неё более впечатляющих результатов, чем ранее продемонстрировала Maelstrom 120. Оправдаются ли наши надежды, мы и узнаем из сегодняшнего материала.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики системы жидкостного охлаждения Deepcool Maelstrom 240 приведены в таблице.

* По данным «Яндекс.Маркета» за 10.12.2014

⇡#Упаковка и комплектация

Картонная коробка, в которой поставляется Deepcool Maelstrom 240, оформлена в том же стиле, что и упаковка младшей модели, но заметно превосходит её по размеру. На лицевой стороне по-прежнему изображена располовиненная помпа со схематичной структурой внутреннего строения, а соседствуют с ней название модели СВО и её ключевые особенности.

Обратная сторона коробки отведена под данные о размерах помпы, водоблока и радиатора. Кроме того, здесь же можно найти и перечень поддерживаемых процессорных разъёмов, а также названия самих процессоров.

Технические характеристики системы охлаждения приведены на одной из боковых сторон коробки. Там же перечислены девять ключевых особенностей охладителя.

Упаковка достаточно надёжна, так как внутри основной коробки размещена корзина с отсеками, в которых и расположены компоненты системы жидкостного охлаждения.

Каждый из них дополнительно запечатан в полиэтиленовом пакете. Над корзиной уложена мягкая пенополиуретановая прокладка. Всё это сводит к минимуму вероятность повреждения устройства при пересылке или транспортировке.

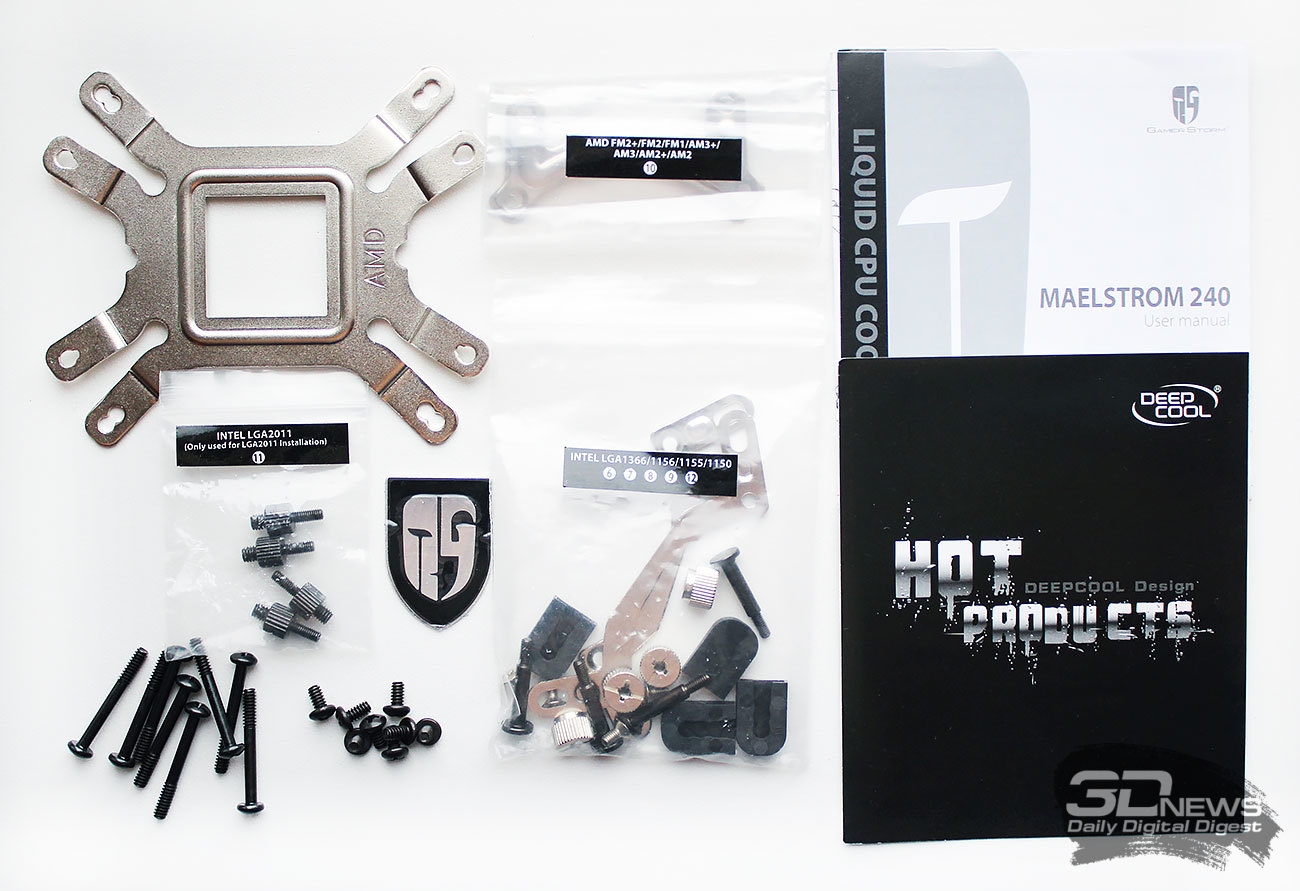

В комплект поставки Deepcool Maelstrom 240 включено всё необходимое для сборки и установки системы.

Перечислим эти компоненты:

• универсальная усилительная пластина;
• две направляющие для закрепления водоблока;
• наборы креплений под каждую из платформ в отдельных пакетиках с наклейками;
• длинные и короткие винты для крепления радиатора и вентиляторов;
• комплект пластиковых втулок, гаек и винтов;
• инструкция по установке;
• наклейка с логотипом серии элитных продуктов Deepcool Gamer Storm.

Не стоит удивляться отсутствию термопасты в комплекте, поскольку в таких системах она всегда нанесена на основание водоблока. К сожалению, это разовый вариант, хотя и очень удобный для однократной установки системы.

Deepcool Maelstrom 240 выпускается в Китае, и на неё предоставляется трёхлетняя гарантия. В российских розничных сетях данная система стоит почти 4,8 тысячи рублей, что даже несколько больше, чем просят за воздушные суперкулеры. Будем надеяться, что такая цена оправдается не только высокой эффективностью, но и низким уровнем шума.

⇡#Особенности конструкции

Если младшая система Deepcool Maelstrom 120 была основана на скромной платформе Asetek 550LC, то старшую инженеры Deepcool решили создать на Asetek 570LXL с увеличенным радиатором.

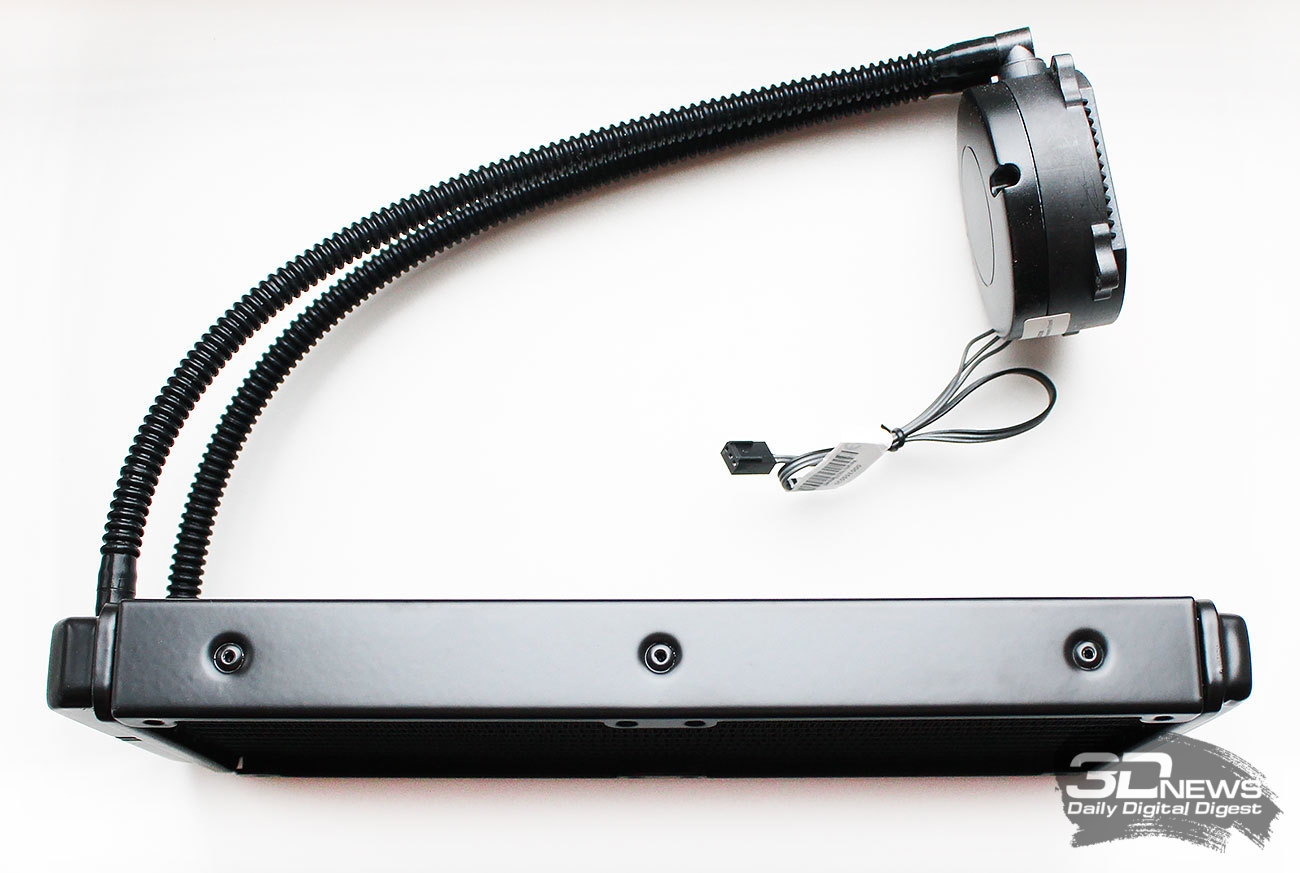

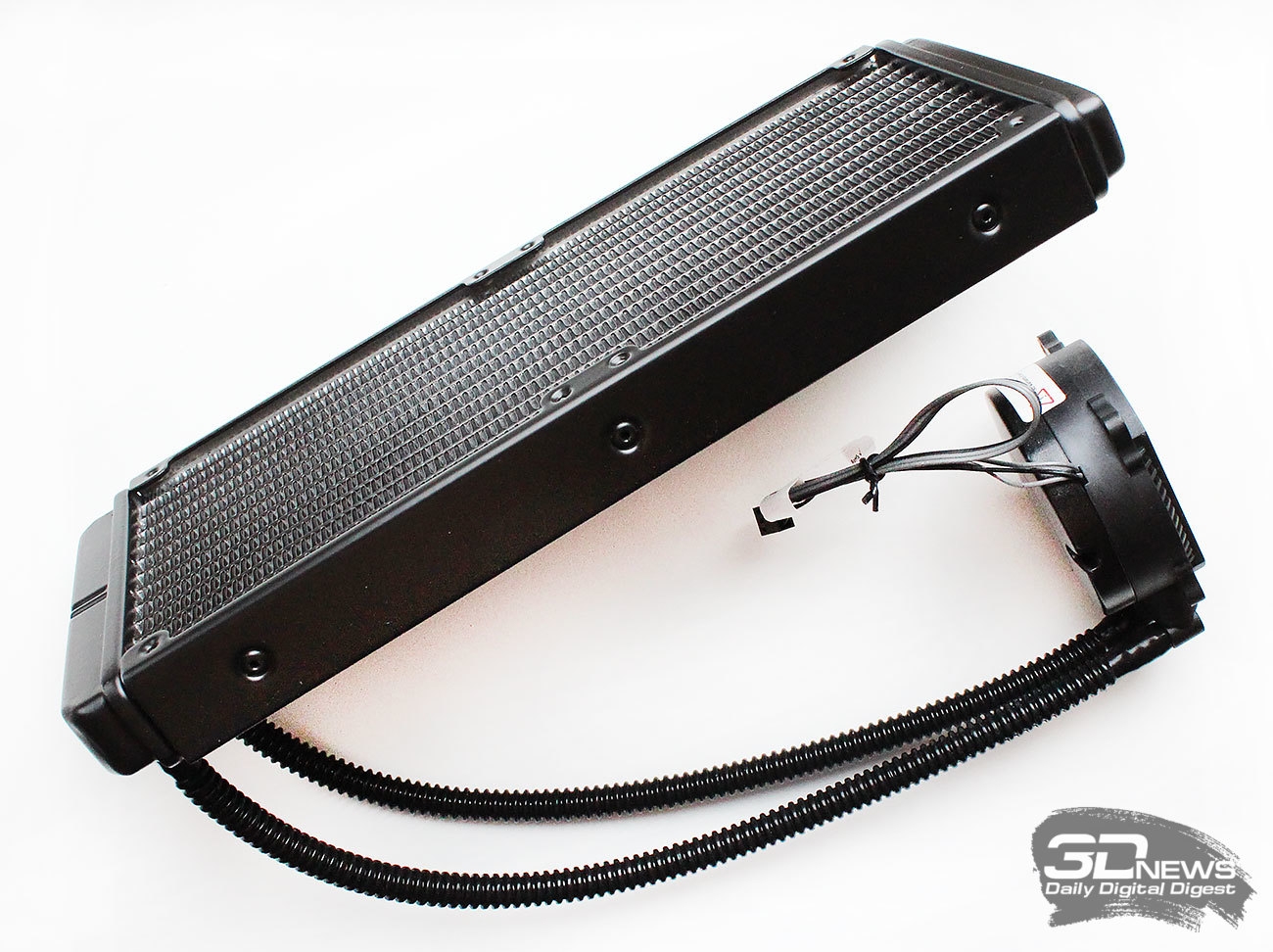

Конструктивно данная СВО состоит из алюминиевого радиатора с отверстиями крепления для двух или четырех вентиляторов и помпы с водоблоком — всё это соединено друг с другом двумя гибкими шлангами в проволочном «корсете».

Из отличий от базового варианта Asetek 570LXL можно выделить разве что иную крышку помпы, а всё остальное у данной системы идентично эталонной версии.

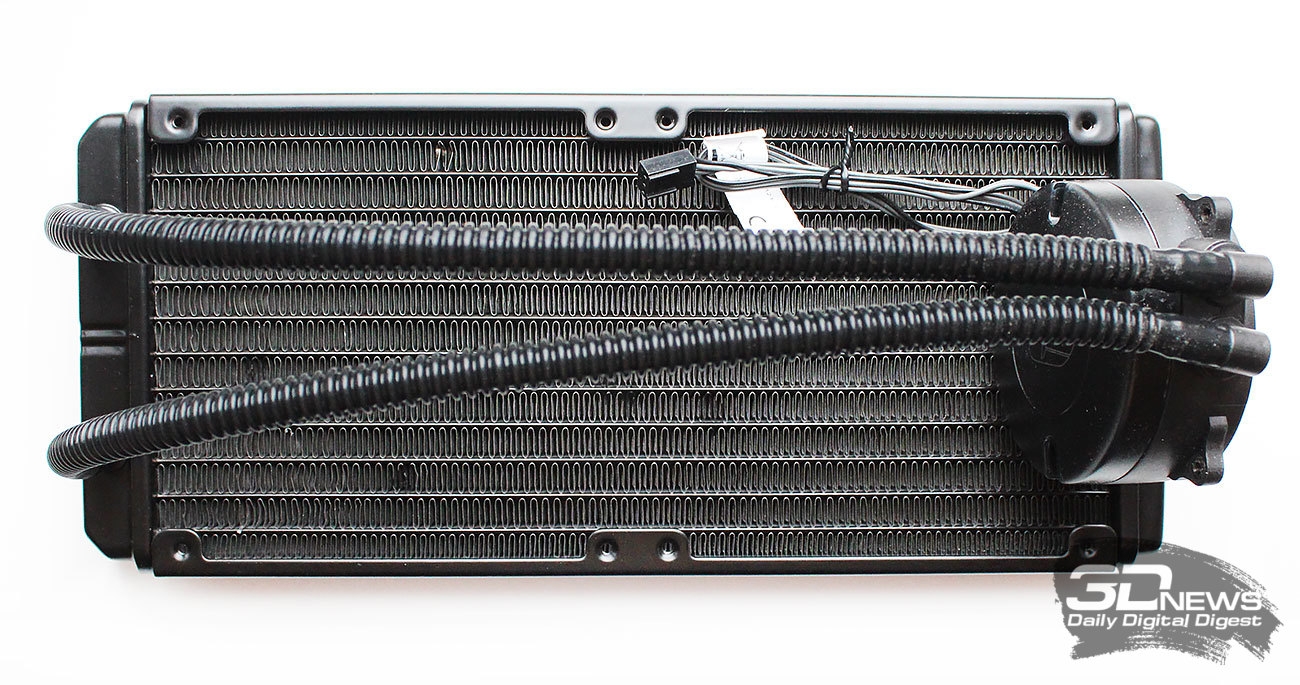

Размеры алюминиевого радиатора — 274 × 120 × 27 мм, а толщина так называемого «рабочего тела», то есть радиатора без боковых панелей, здесь составляет всего 17 мм.

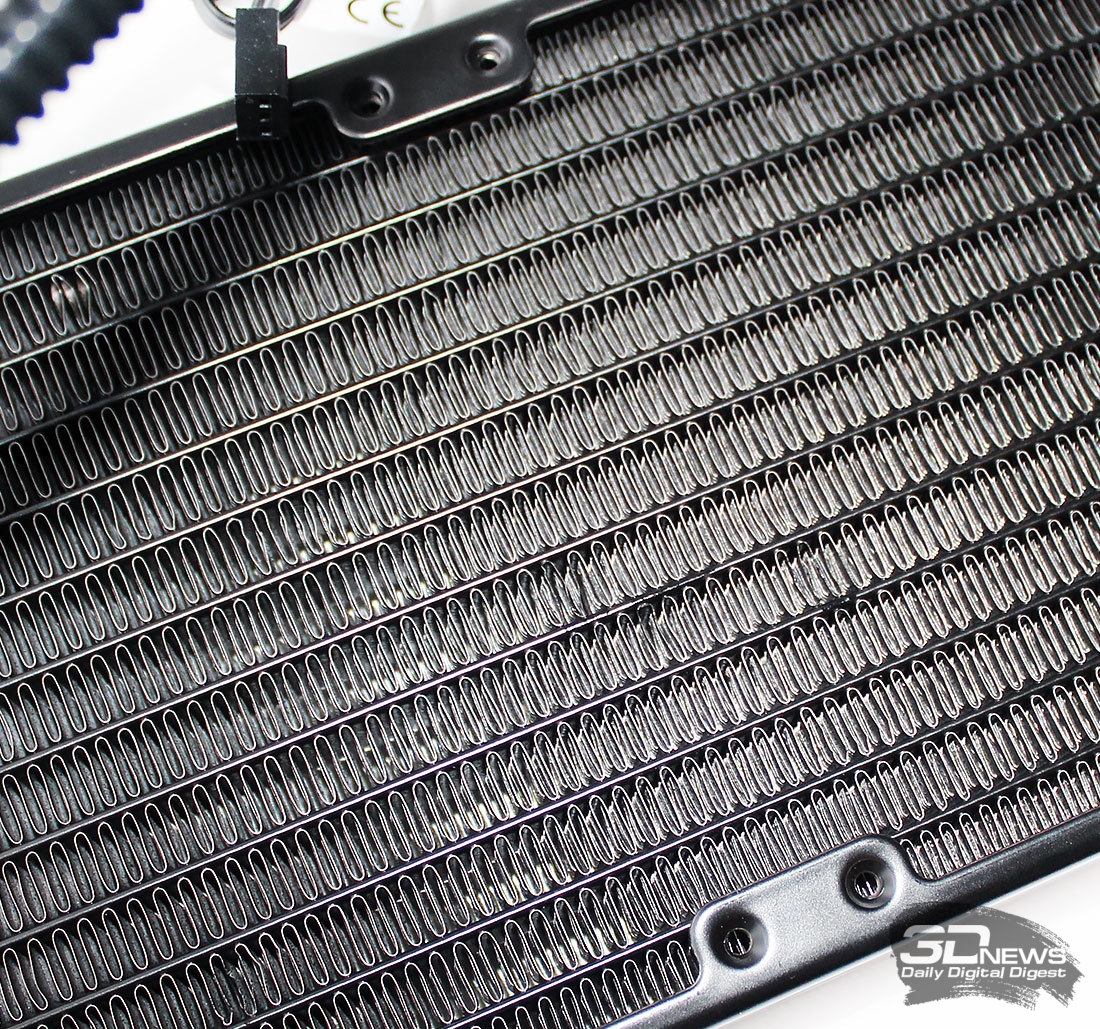

Радиатор по-прежнему состоит из 14 плоских каналов с хладагентом, проходящих на расстоянии 9 мм друг от друга, и припаянной к ним алюминиевой гофроленты с перфорацией в промежутках.

Как и у младшей модели, длина соединительных шлангов Deepcool Maelstrom 240 составляет 310 мм, то есть радиатор должен быть размещён на задней или на верхней стенке корпуса системного блока в непосредственной близости от центрального процессора.

Проволочная оплётка шлангов сводит к минимуму вероятность их перегиба и прекращения движения жидкости в контуре.

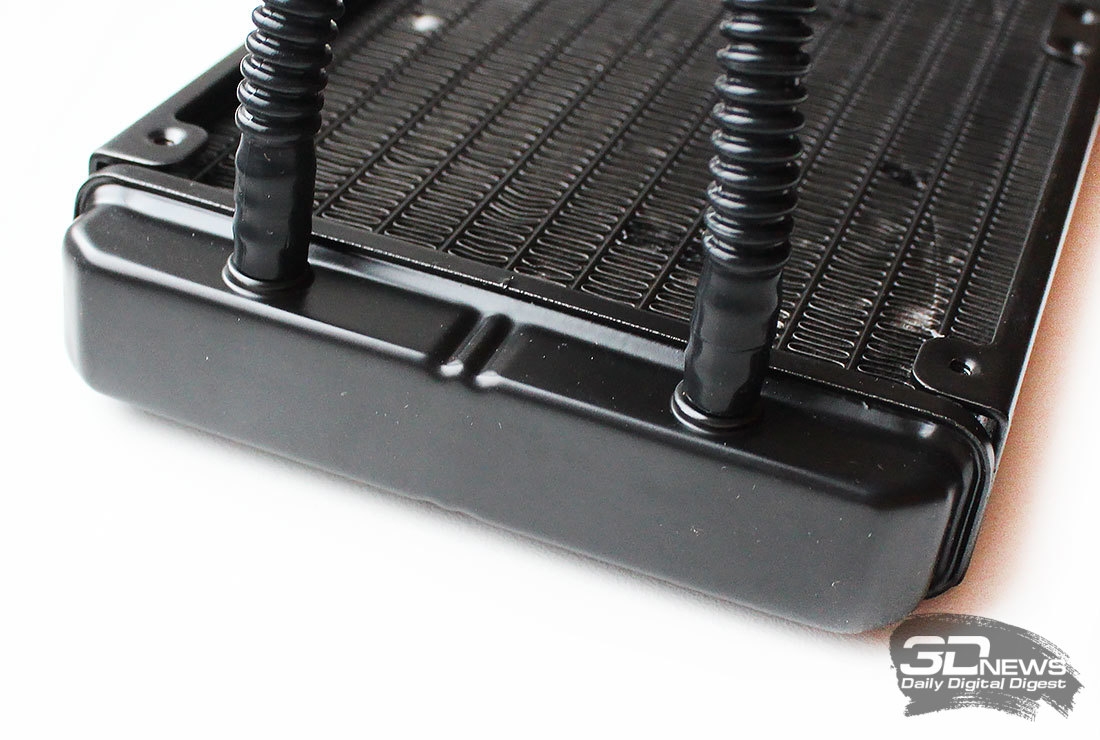

На радиаторе шланги опрессованы на выходящих из него фитингах.

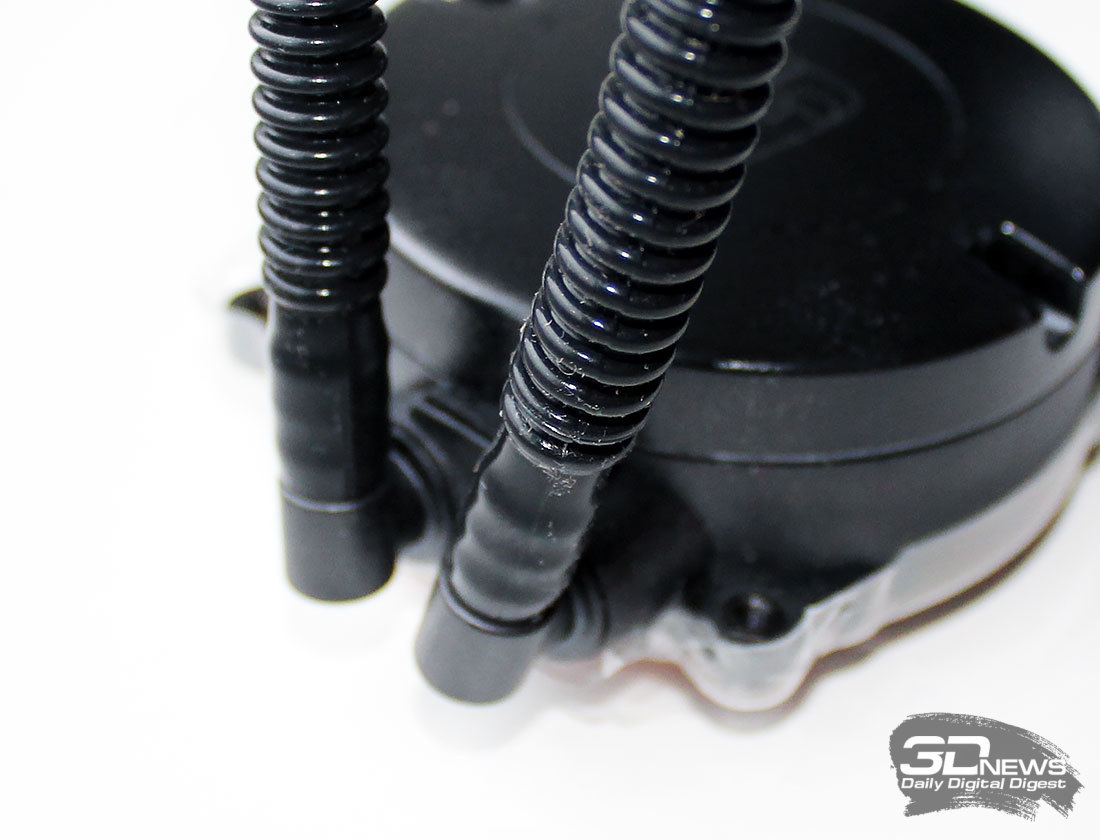

А вот у водоблока эти шланги опрессованы на поворотных фитингах, что облегчает их ориентацию внутри корпуса и упрощает процесс сборки и размещения водоблока на процессоре.

Добавим, что внешний диаметр соединительных шлангов равен 10 мм.

Совмещённая с водоблоком помпа у Deepcool Maelstrom 240 точно такая же, как и у Deepcool Maelstrom 120, — её размеры составляют 86 × 70 × 32 мм, а на пластиковой крышке нанесён логотип Deepcool серии Gamer Storm, оснащённый белой подсветкой.

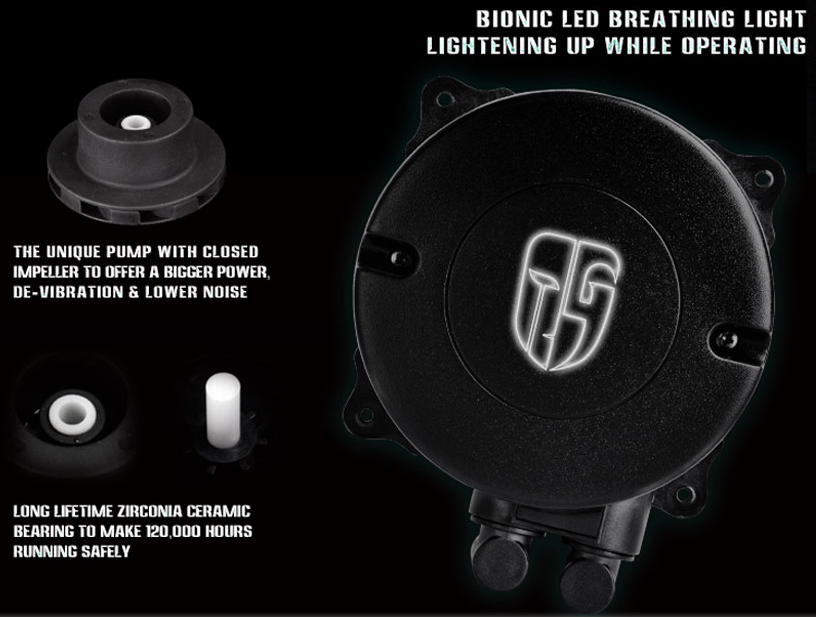

Керамический подшипник помпы имеет нормативный срок службы 120 000 часов, или более 13 лет непрерывной работы. К сожалению, о производительности помпы в характеристиках ничего не сказано — отмечается только, что скорость ротора должна составлять 2800 (±10%) об/мин (3160 об/мин по результатам измерений).

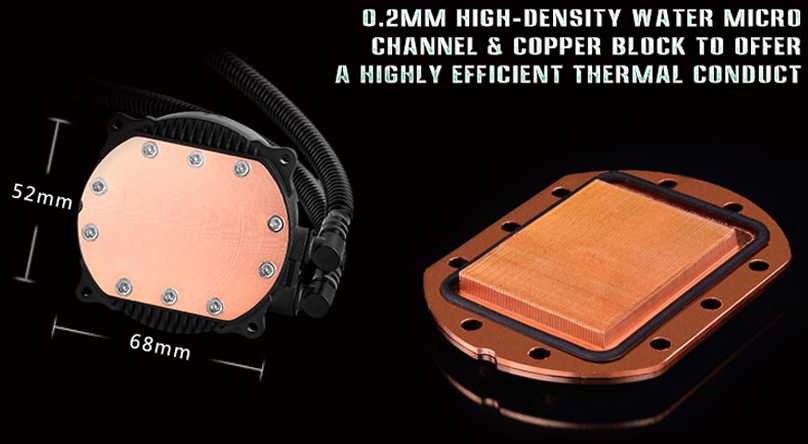

Медный водоблок размерами 68 × 52 мм может похвастать микроканальной структурой, состоящей из множества тончайших медных рёбер высотой около 3 мм с межрёберным расстоянием 0,2 мм.

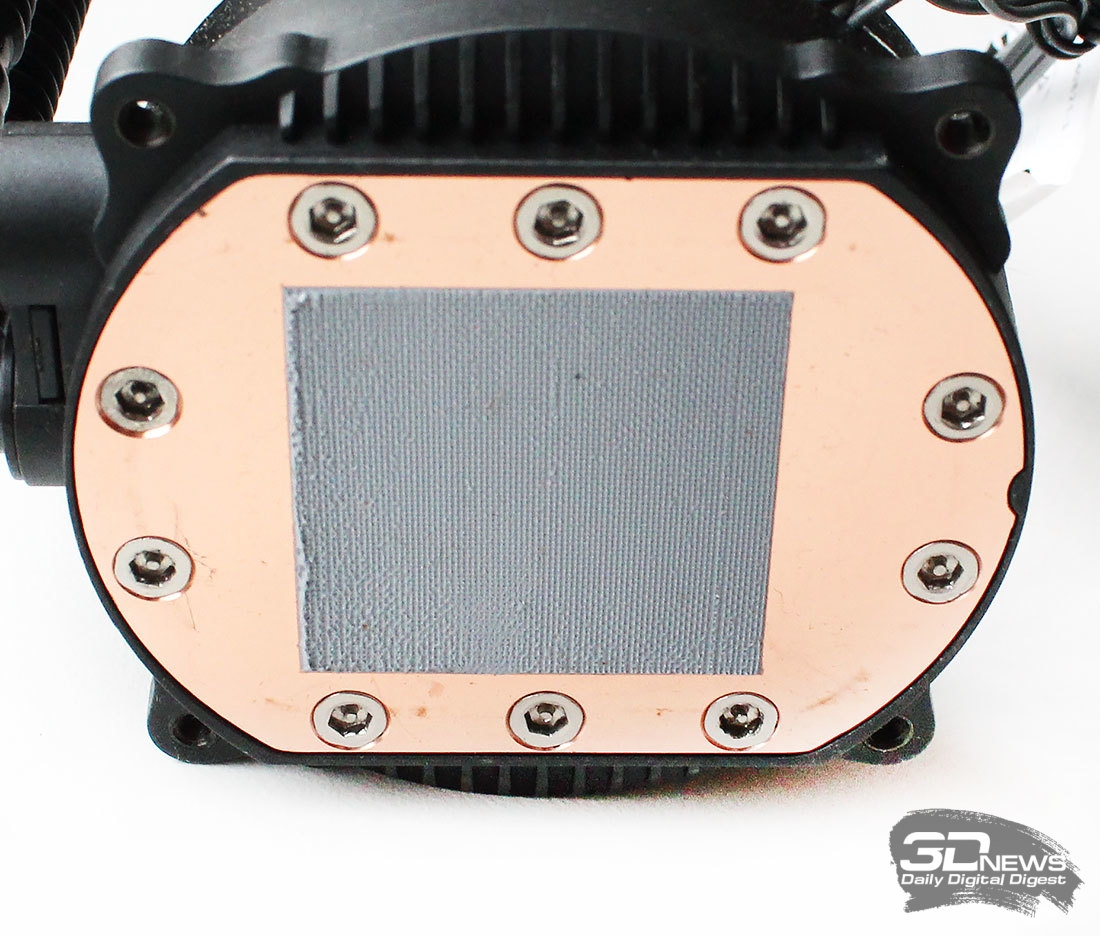

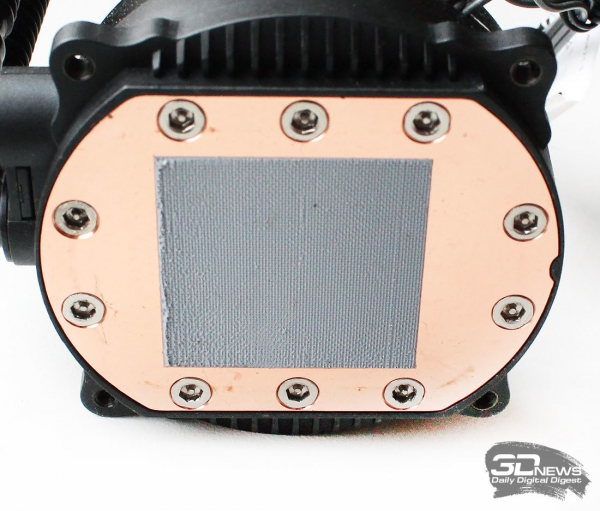

На основание водоблока уже нанесён густой термоинтерфейс серого цвета.

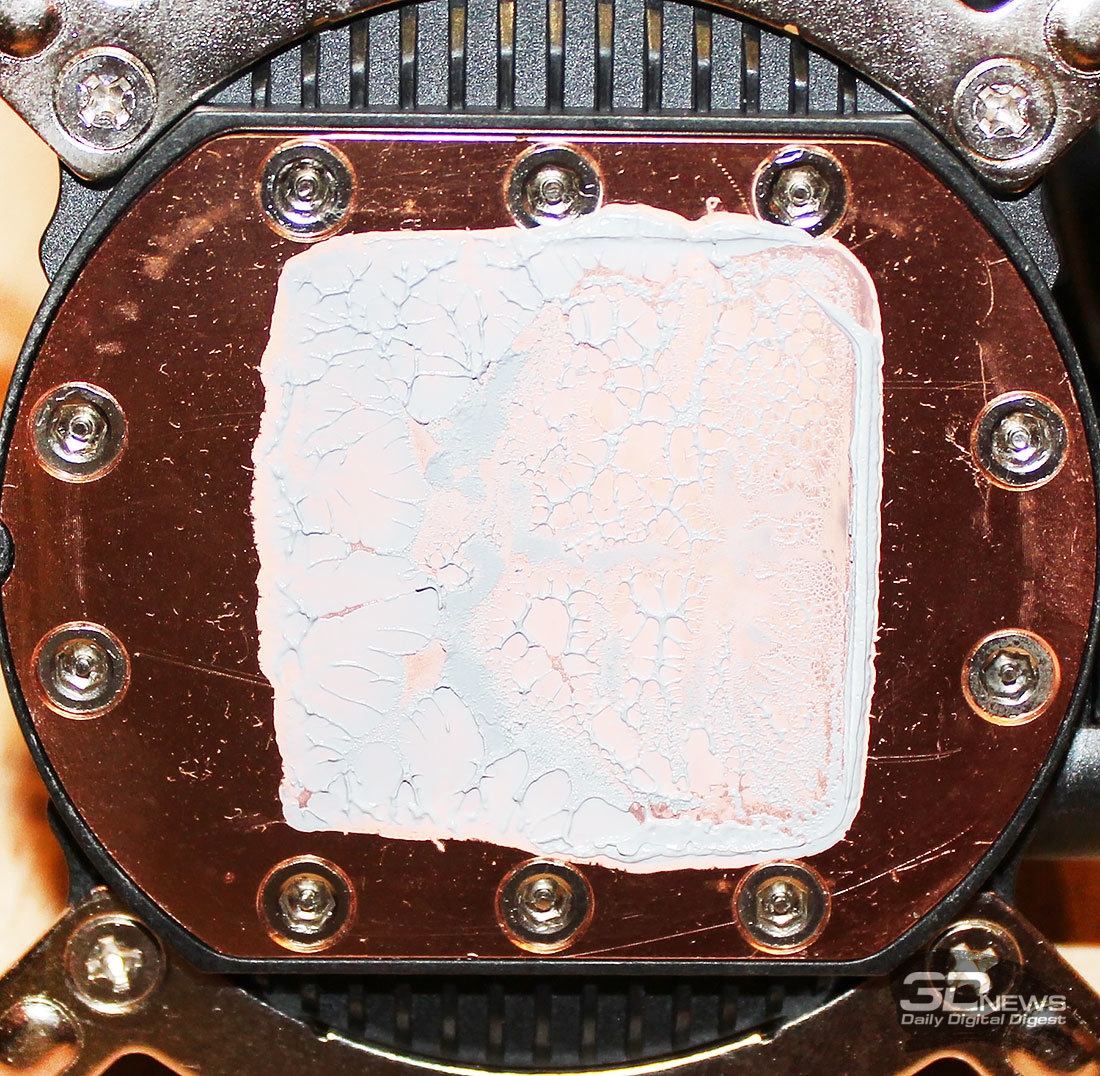

Такой слой термопасты вкупе с оригинальным креплением обеспечивает очень высокую адгезию водоблока к теплораспределителю процессора. Настолько сильную, что при снятии креплений водоблок так и продолжал висеть на процессоре как вкопанный, а для его снятия пришлось приложить достаточно высокое усилие и отдирать его с одного края. В результате наш отпечаток оказался смазанным с одной из сторон.

Тем не менее не приходится сомневаться, что контакт основания водоблока с теплораспределителем был обеспечен по всей площади последнего.

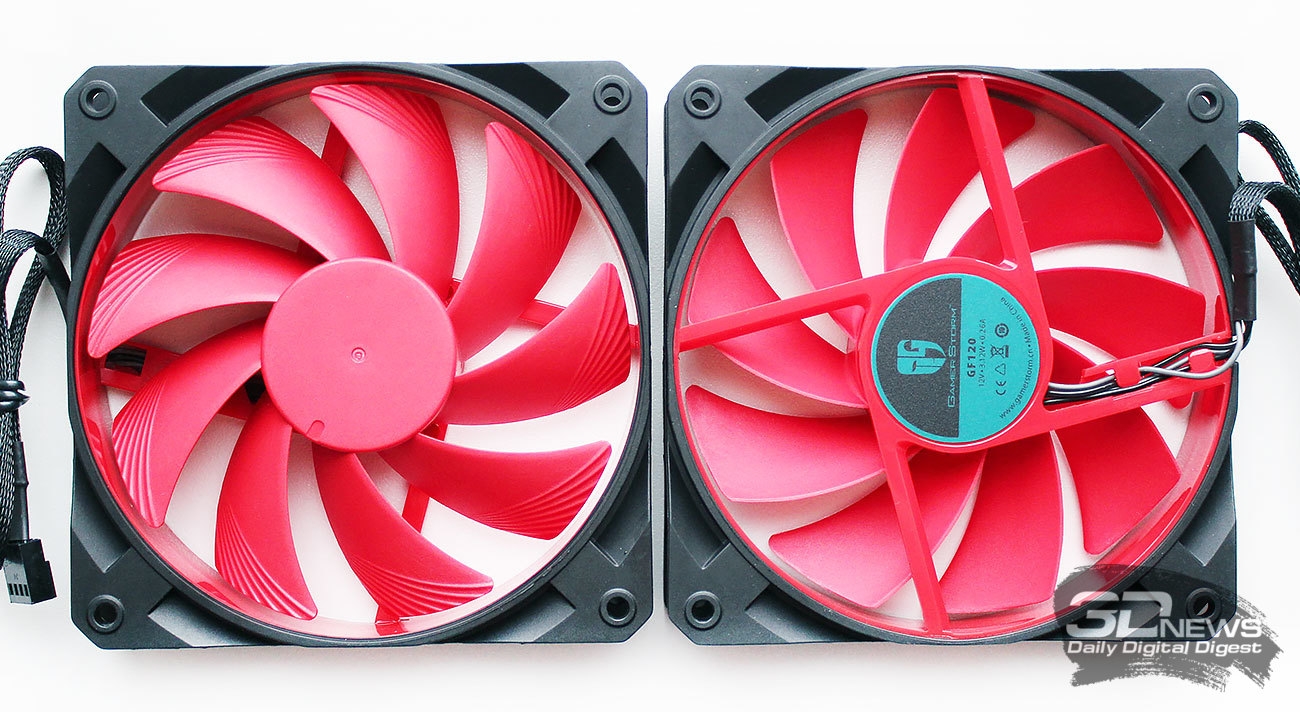

Deepcool Maelstrom 240 оснащается точно такими же вентиляторами размера 120 × 120 × 25 мм, как и у Deepcool Maelstrom 120, только здесь их два. Это модель с маркировкой GF120 c чёрной прорезиненной рамкой и ярко-красной девятилопастной крыльчаткой диаметром 111 мм.

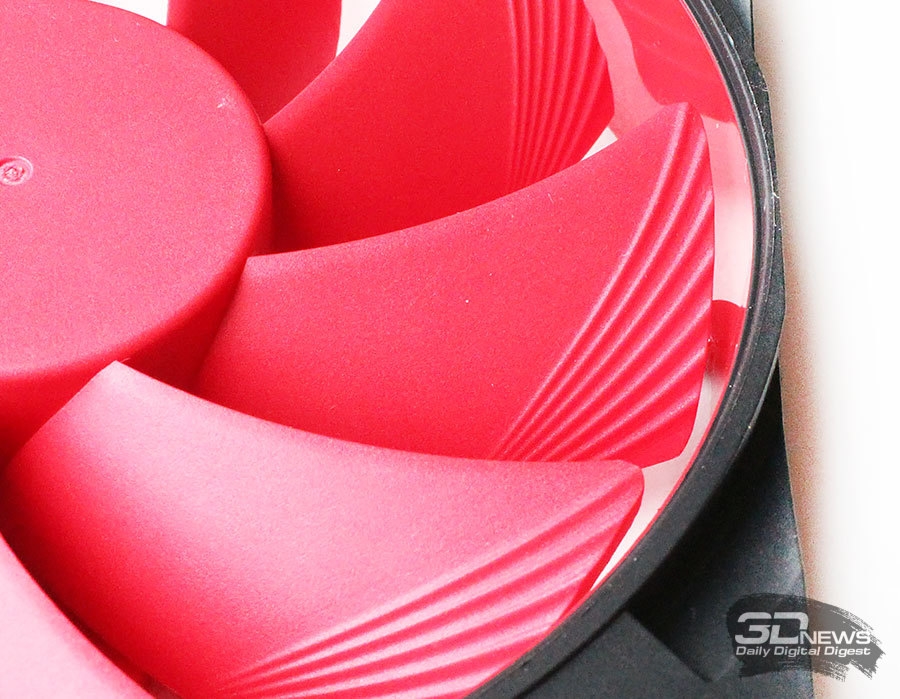

На внешней поверхности лопастей можно заметить рельефные насечки, предназначенные для повышения статического давления и фокусировки воздушного потока.

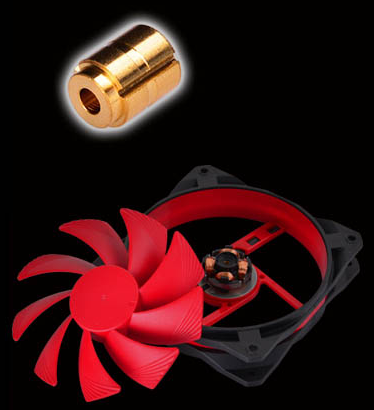

Вентиляторы имеют съёмную крыльчатку, упрощающую их чистку, а также долговечный японский подшипник гидродинамического типа с нормативным сроком службы 100 000 часов, или более 11 лет непрерывной работы.

Скорость вращения вентиляторов регулируется автоматически широтно-импульсной модуляцией в диапазоне от 600 до 2200 (±10%) об/мин. При этом каждый из вентиляторов может генерировать максимальный воздушный поток объёмом 91,12 CFM и шуметь в пределах 17,6–39,3 дБА.

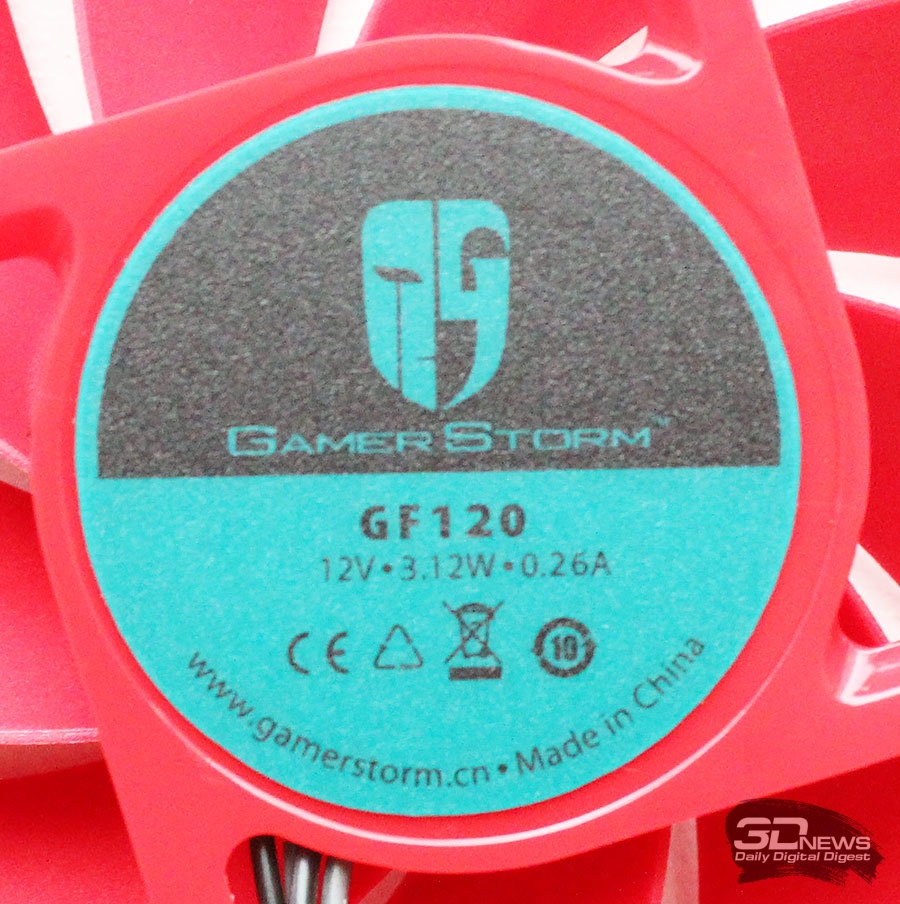

Из электрических характеристик вентилятора, приведённых на бумажной наклейке статора диаметром 40 мм, можно узнать его напряжение, силу тока и нормативный уровень энергопотребления.

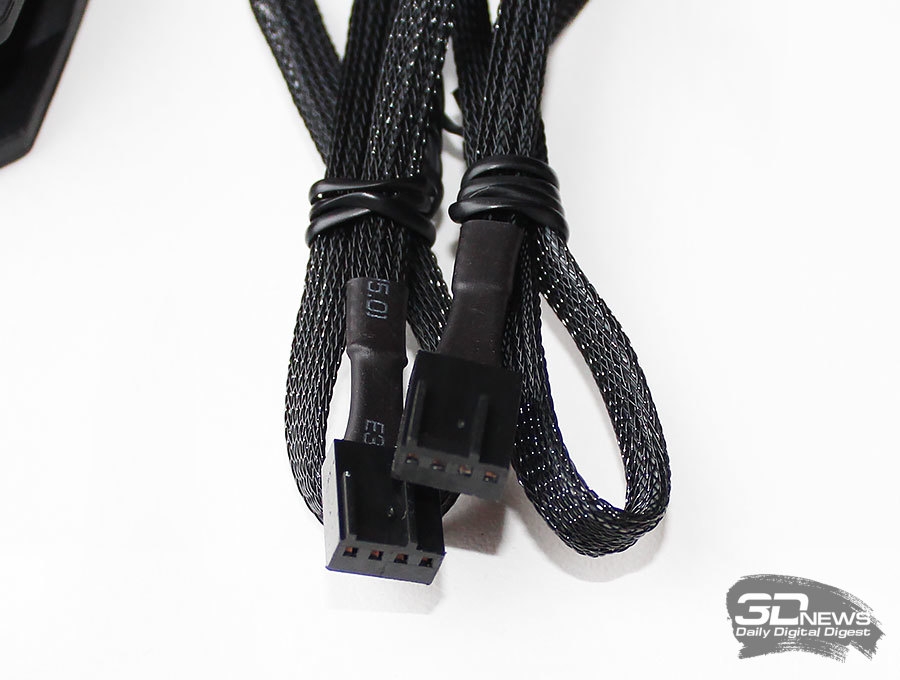

Однако, по результатам наших измерений, всё получилось немного не так, как на наклейке: один такой вентилятор потреблял не более 2,7 Вт, а стартовое напряжение оказалось равным 4,3-4,4 В. Добавим, что длина четырёхпроводных кабелей вентиляторов в оплётке составляет 290 мм.

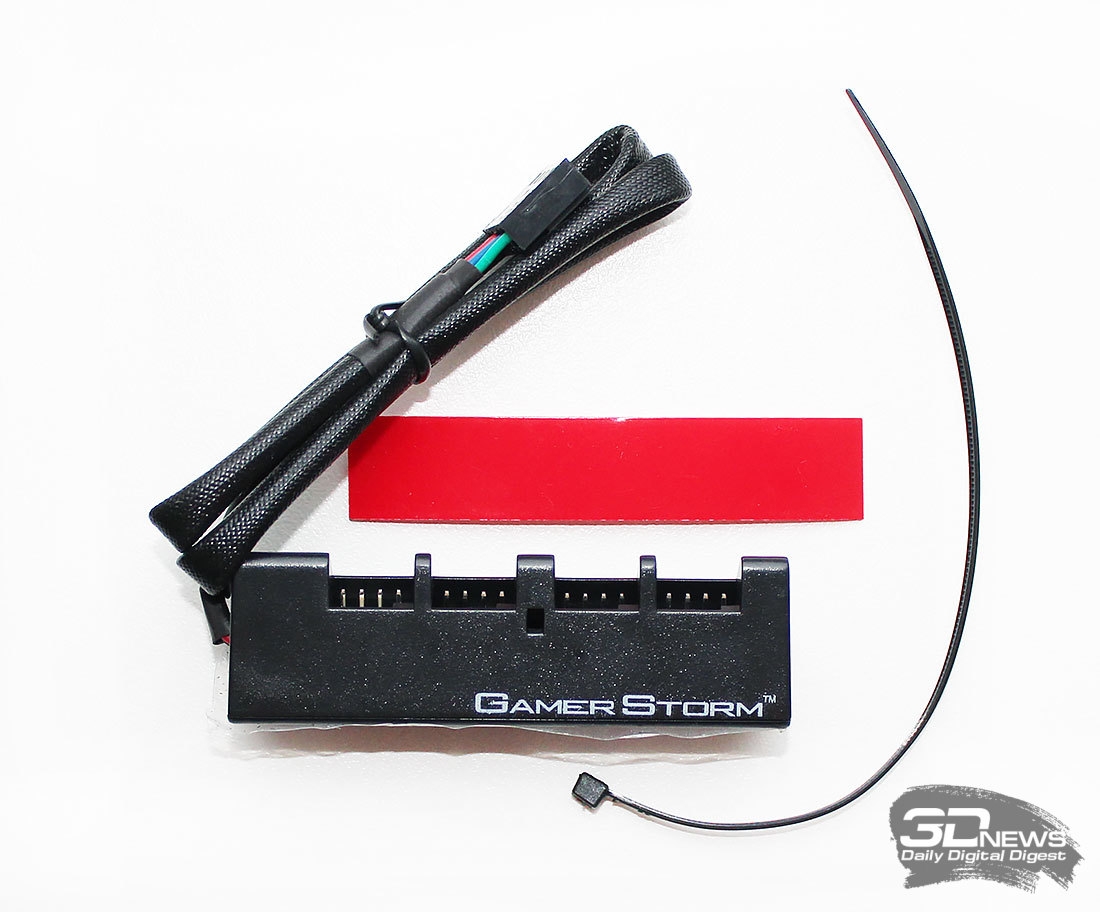

Поскольку на радиатор Deepcool Maelstrom 240 можно установить сразу четыре 120-мм вентилятора, то систему укомплектовали специальным контроллером для их подключения и автоматической регулировки — Deepcool Fan Hub.

Закрепление вентилятора на радиаторе осуществляется длинными или короткими винтами, входящими в комплект поставки, в зависимости от типа крепления радиатора к корпусу системного блока (сквозь вентилятор или непосредственно к радиатору).

⇡#Совместимость и установка

Абсолютно универсальную в плане поддержки всех современных платформ Deepcool Maelstrom 240 разместить в корпусе системного блока куда сложнее, чем младшую Deepcool Maelstrom 120, ведь теперь для этого потребуется два расположенных рядомпосадочных места под 120-мм вентиляторы, а не одно. Тем не менее это далеко не редкость в современных корпусах, так что если озаботиться этим вопросом заранее, то потом уже проблем возникнуть не должно.

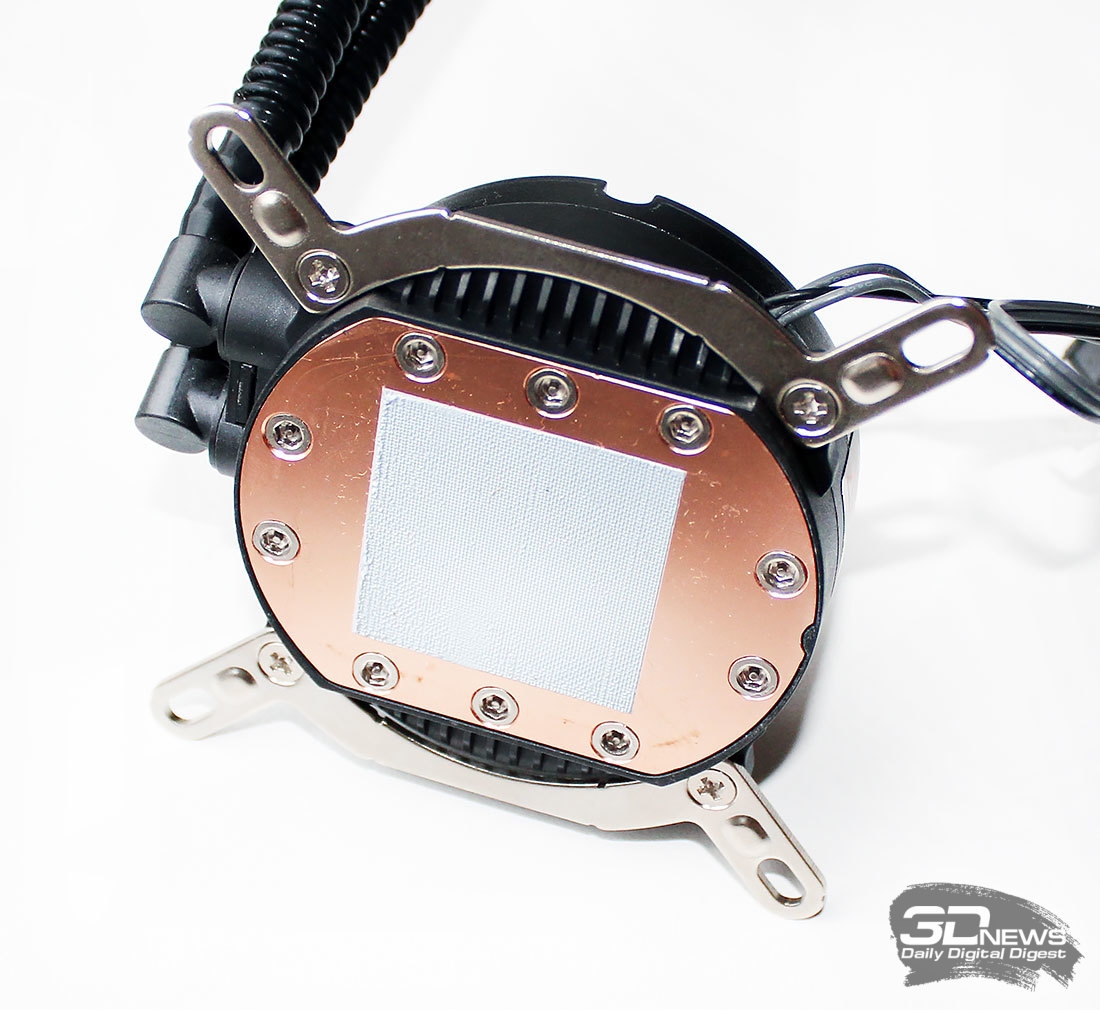

В свою очередь, к основанию водоблока приворачиваются стальные направляющие креплений.

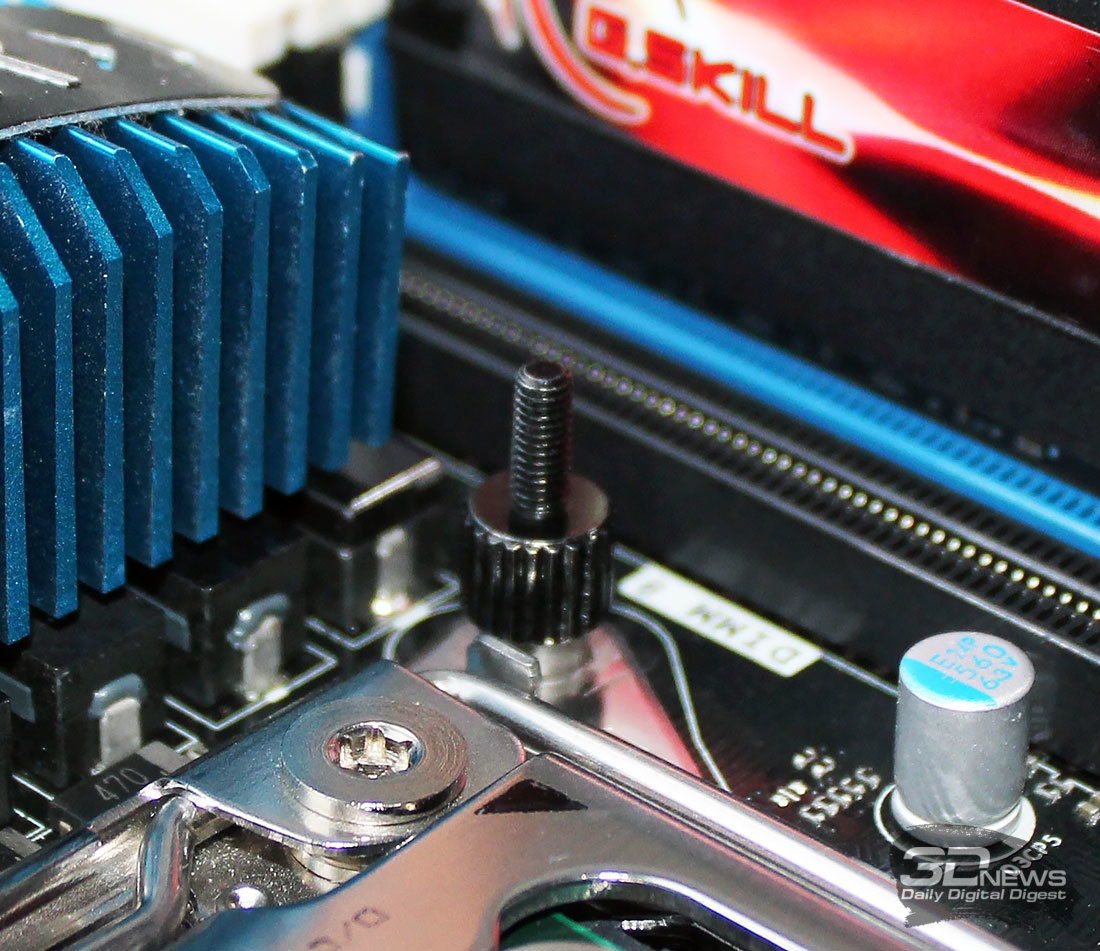

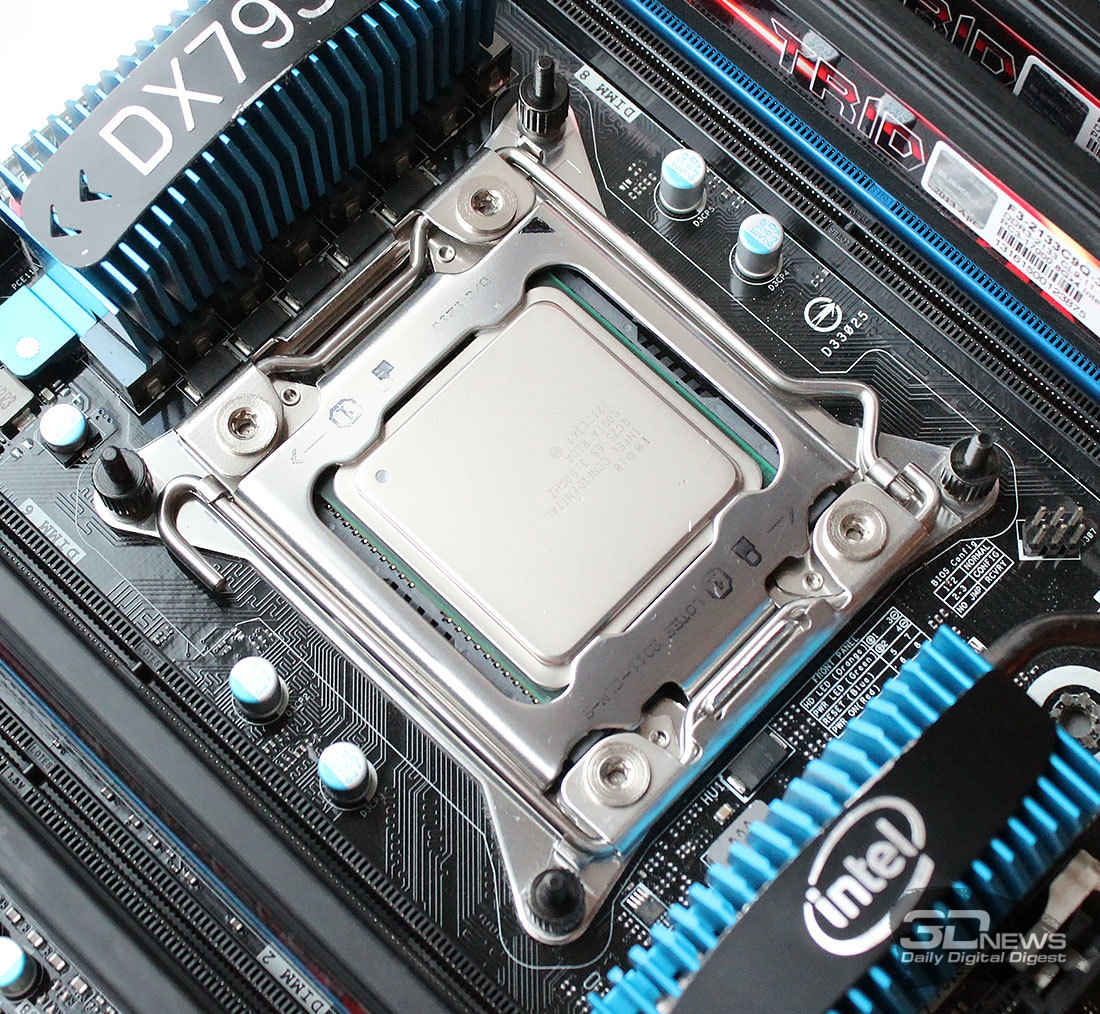

При установке водоблока на материнские платы с разъёмом LGA2011 в отверстия крепления пластины процессорного разъёма вворачиваются шпильки с двусторонней резьбой.

К ним впоследствии и крепится водоблок с помощью фигурных гаек под отвёртку.

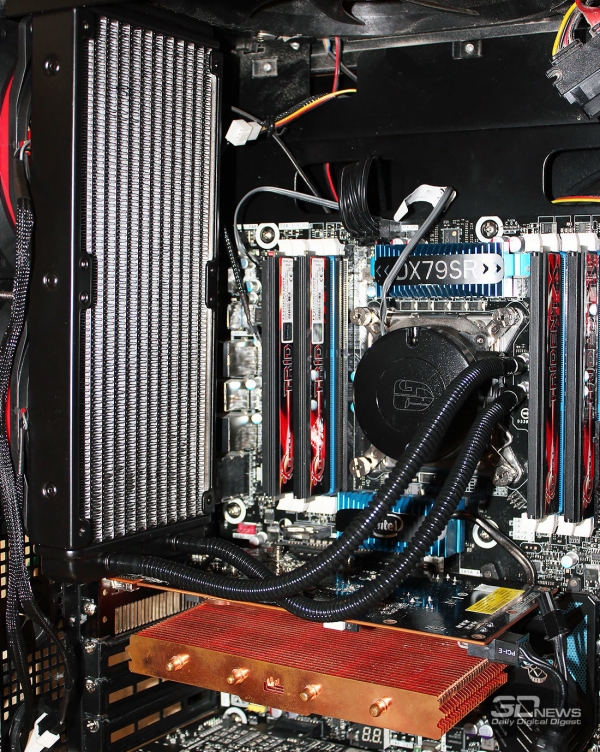

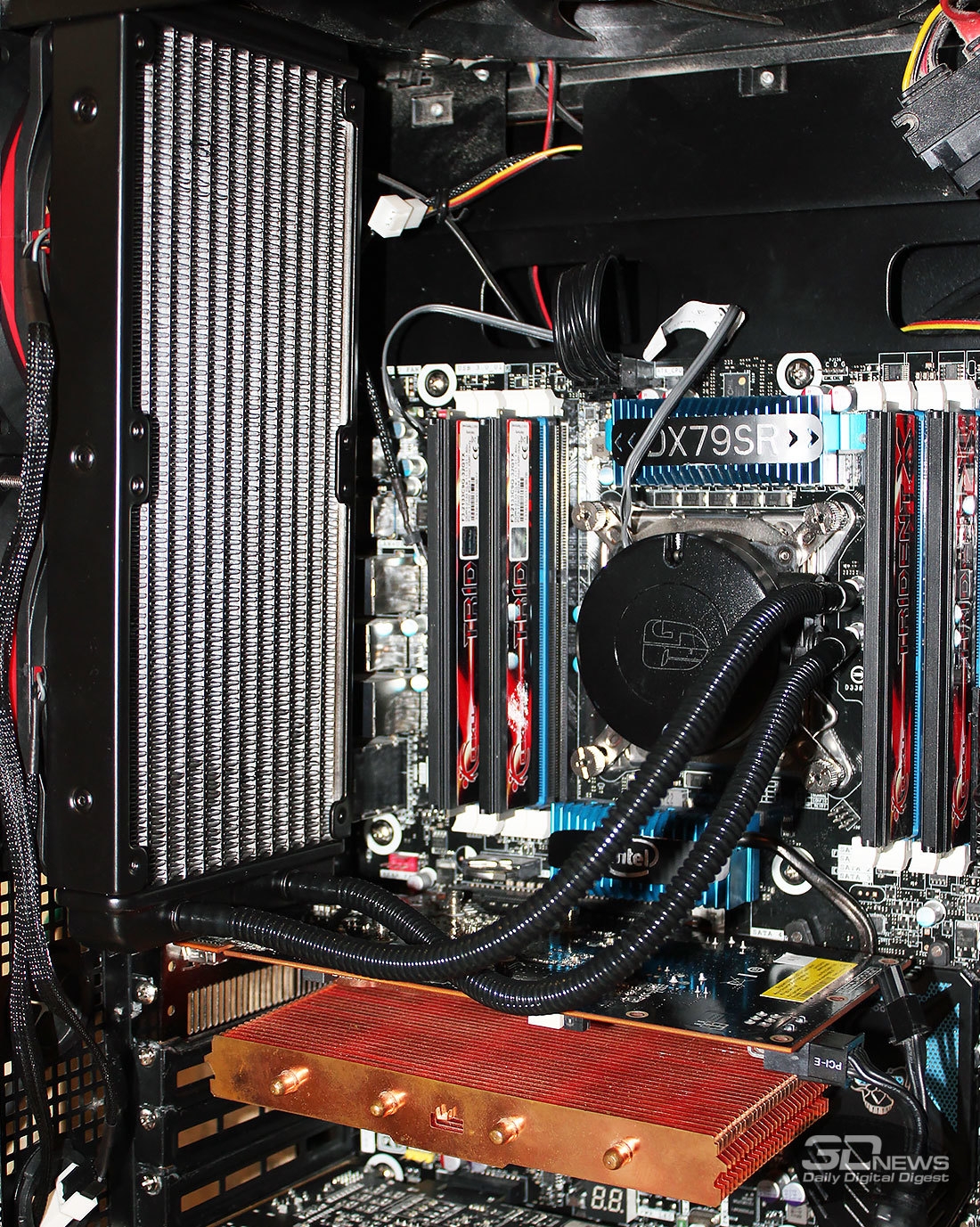

В нашем корпусе Antec Twelve Hundred мы установили радиатор с вентиляторами на задней стенке корпуса системного блока.

Добавим, что вентиляторы можно сориентировать как на вдув, так и на выдув из радиатора, но в первом случае эффективность охлаждения процессора будет чуть выше из-за непосредственного притока свежего воздуха снаружи. Его мы и выбрали для проведения тестов, поскольку Antec Twelve Hundred имеет хорошую вентиляцию для выброса нагретого системой воздуха за пределы корпуса.
