DAS CFI-B8283JDGG — восемь дисков по USB и eSATA

В июне 2012 года в нашей тестовой лаборатории уже побывал пятидисковый DAS CFI-B8253JDGG разработки группы компаний CFI Group, который продемонстрировал высокий уровень производительности, недоступный большинству сетевых дисковых накопителей. Кроме того, DAS от CFI (как, впрочем, и любой DAS вообще) оказался довольно простым устройством по своей сути, отчего он стоит существенно меньше любого представителя семейства устройств NAS. При этом у DAS, как и у NAS, может быть функция объединения дисков в RAID-массивы разных уровней, но отсутствует сетевой интерфейс и, как следствие, возможность управления через веб-интерфейс. Это устройство предназначено для прямого подключения к клиенту.

Модель, которая попала к нам в тестовую лабораторию, отличается от уже протестированной количеством дисковых слотов, которых у CFI-B8283JDGG восемь, а не пять. Есть, конечно, и другие отличия, связанные с уровнями RAID-массивов, элементной базой и производительностью, но даже похожие не то наименования, не то индексы изделий говорят о том, что это ближайшие родственники. Впрочем, обо всём по порядку.

⇡#Технические характеристики

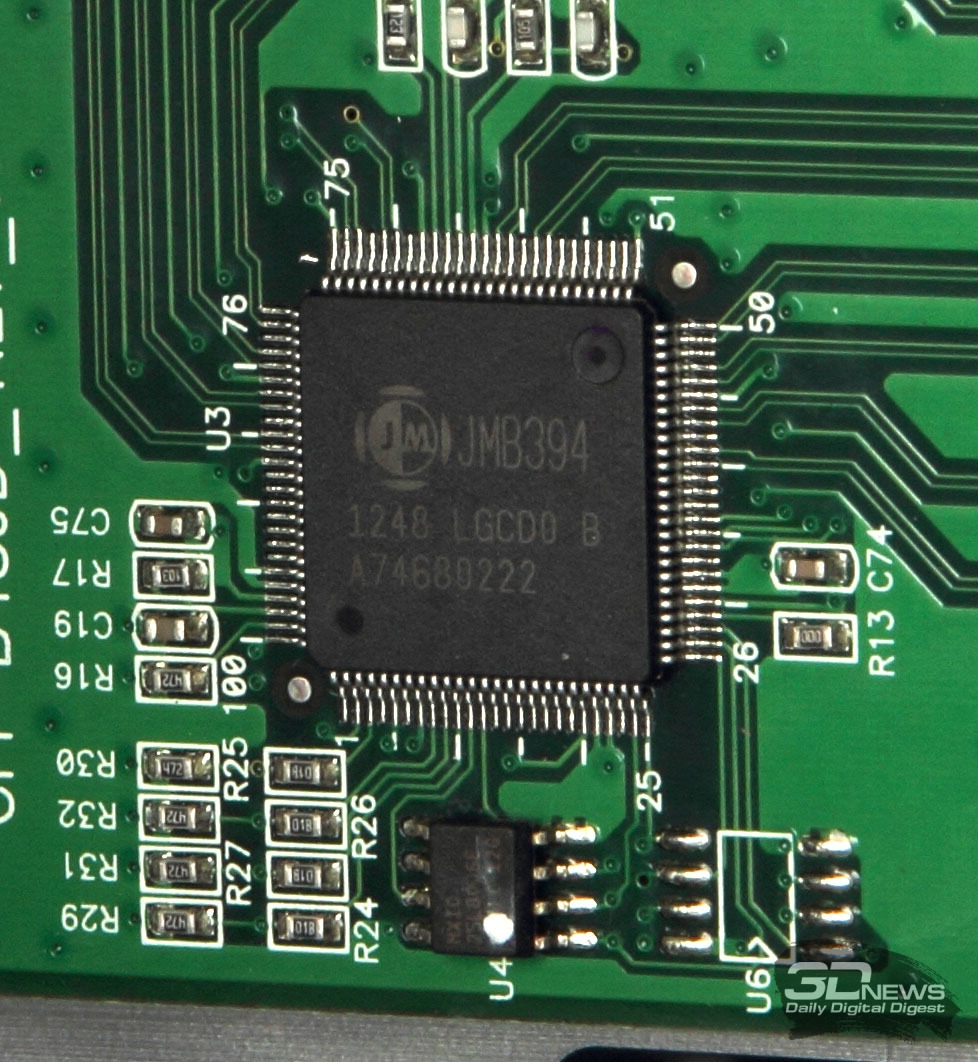

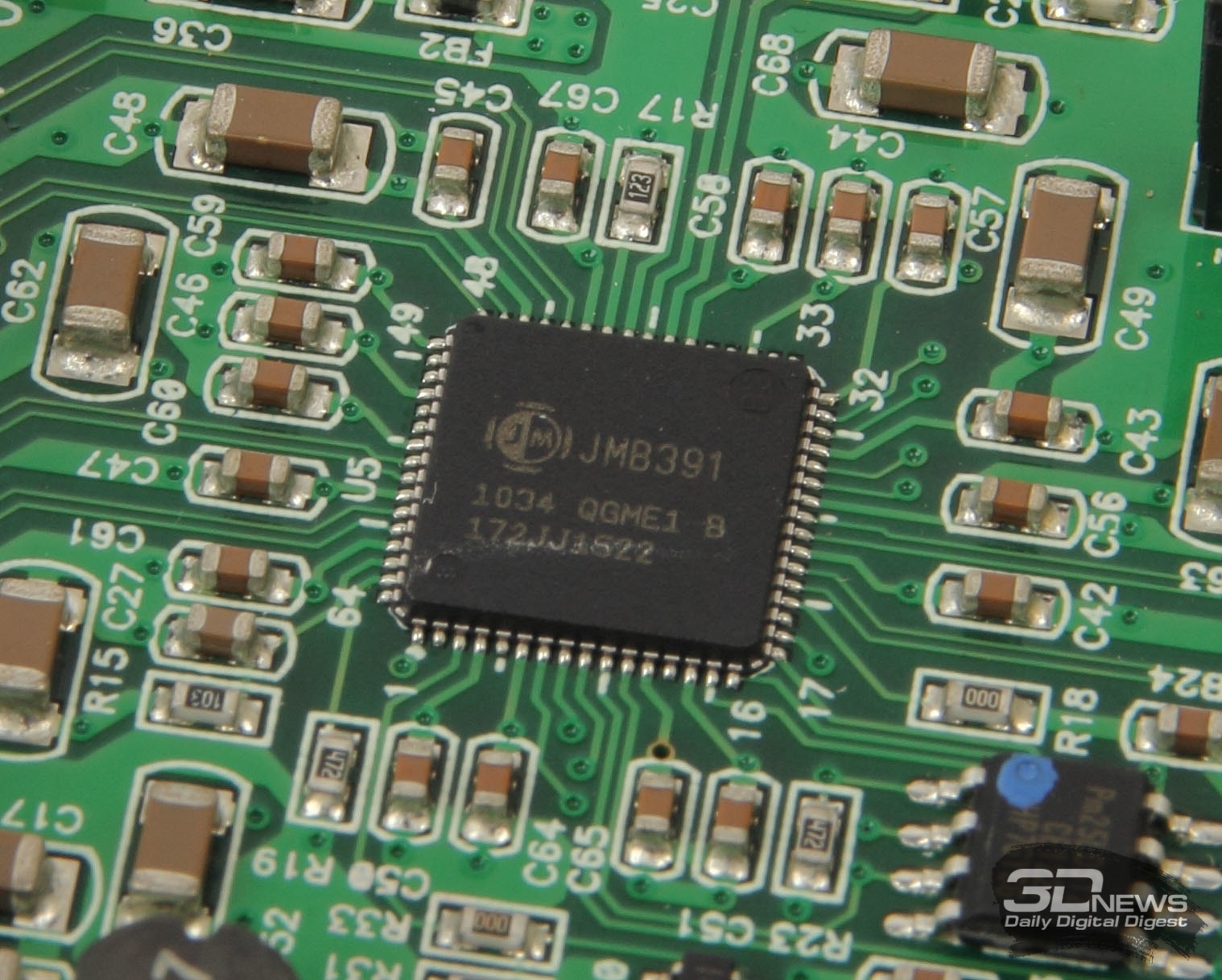

Как и у модели CFI-B8253JDGG, системная плата восьмидискового DAS собрана на микросхемах тайваньской компании JMicron Technology Corp. Аппаратный RAID-контроллер представлен двумя микросхемами JMB394 и одной микросхемой JMB391. Такое количество контроллеров потребовалось по той причине, что диски в CFI-B8253JDGG сначала объединяются в два независимых канала, шлейфы которых подключаются к общей системной плате. Ну а уже к ней подключается либо SATA-, либо USB-кабель. При этом размещённый на системной плате контроллер JMB391 работает только с RAID-массивами уровней 0, 1 и 10, а с помощью пары контроллеров JMB394, которые установлены на плате с интерфейсами для подключения дисков, можно организовать ещё и RAID-уровни 3 и 5.

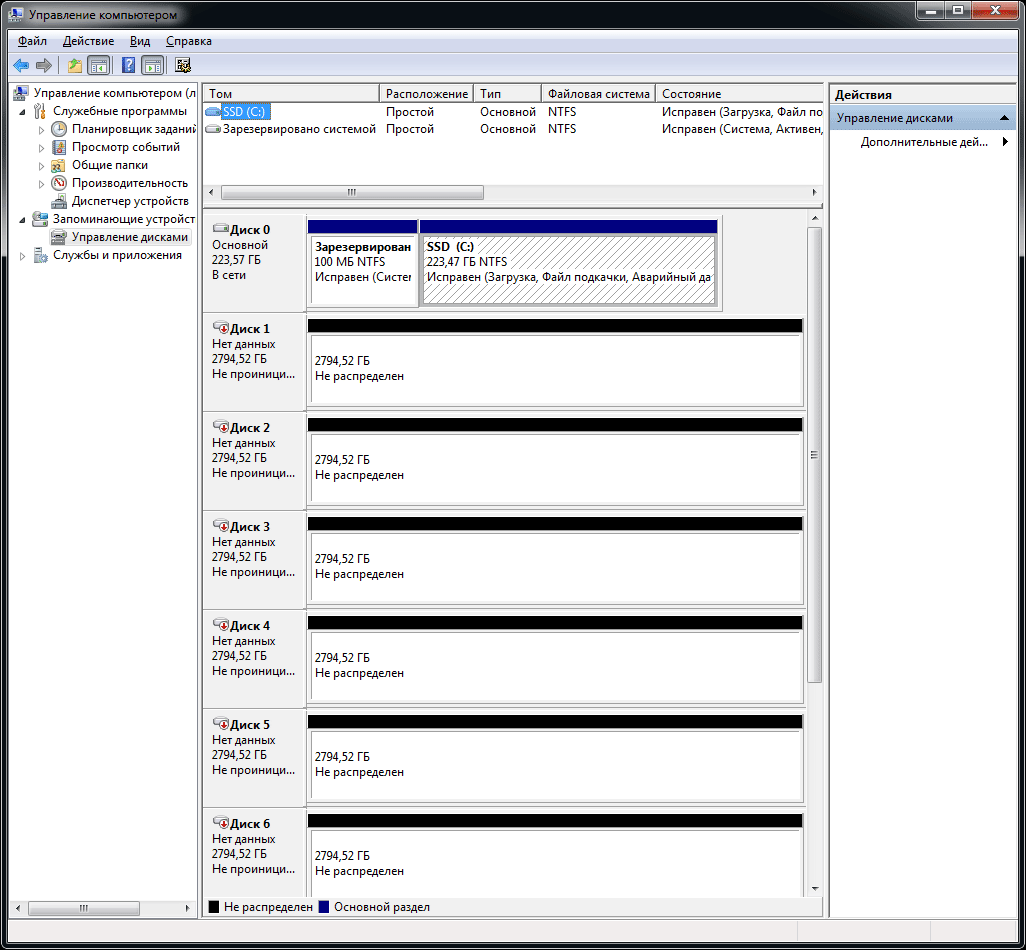

Впрочем, массивы RAID 1 и RAID 10 в спецификации нашего устройства, увы, не заявлены, зато там есть два дополнительных режима: LARGE и CLEAN. Режим LARGE обеспечивает максимальное пространство для хранения данных, объединяя диски в одно целое. Это небезопасный массив — по сути JBOD. В режиме CLEAN каждый диск представлен отдельным томом. При использовании режима CLEAN подключать DAS к клиенту можно либо только через порт USB 3.0, либо через полноценный порт eSATA с функцией мультипликации портов (Port Multiplier), но не через его эмулятор (вывод от одного из SATA-интерфейсов), что среди ноутбуков или других околокомпьютерных устройств чрезвычайная редкость. «Горячая» замена дисков возможна только для массивов RAID 3 и RAID 5.

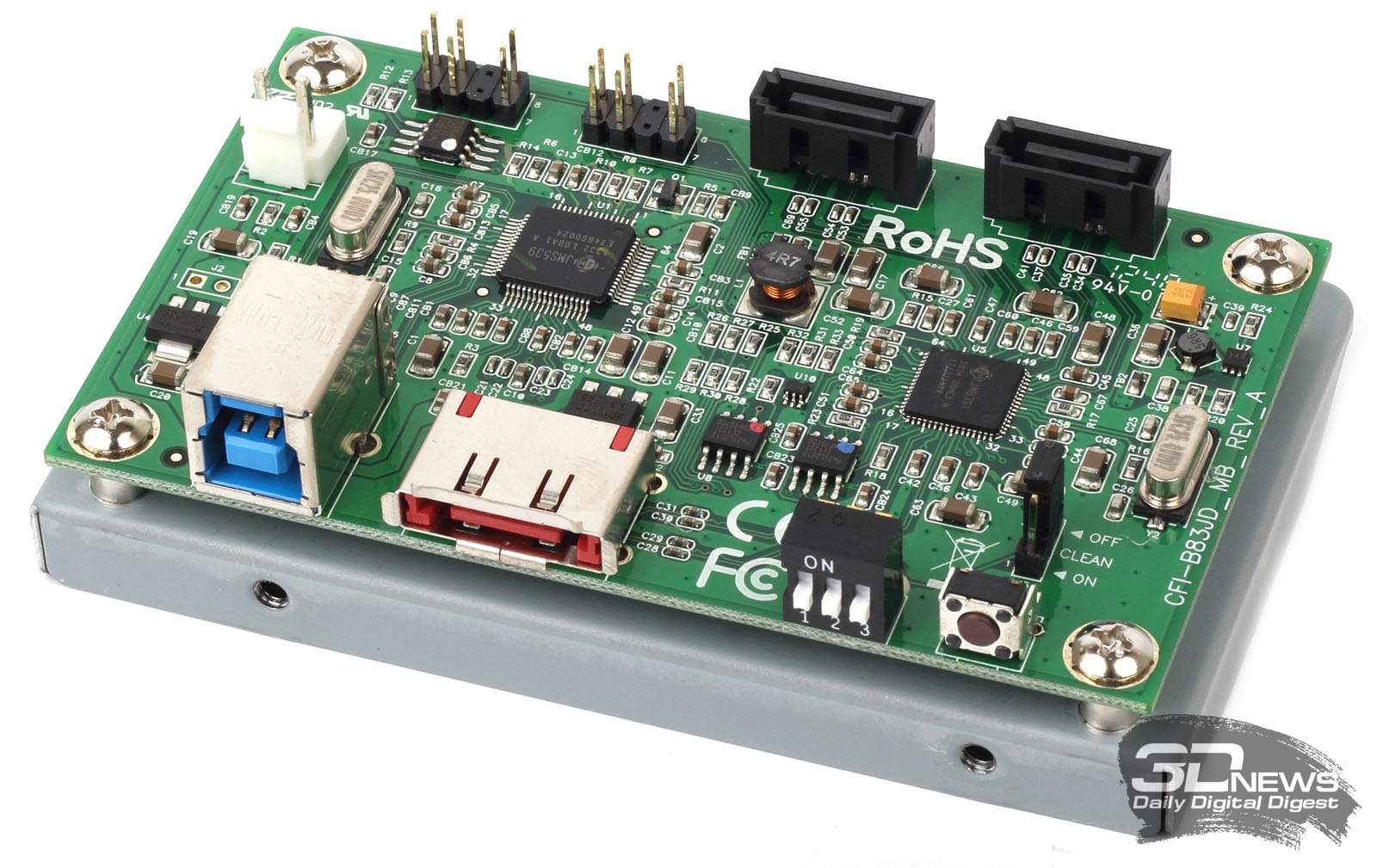

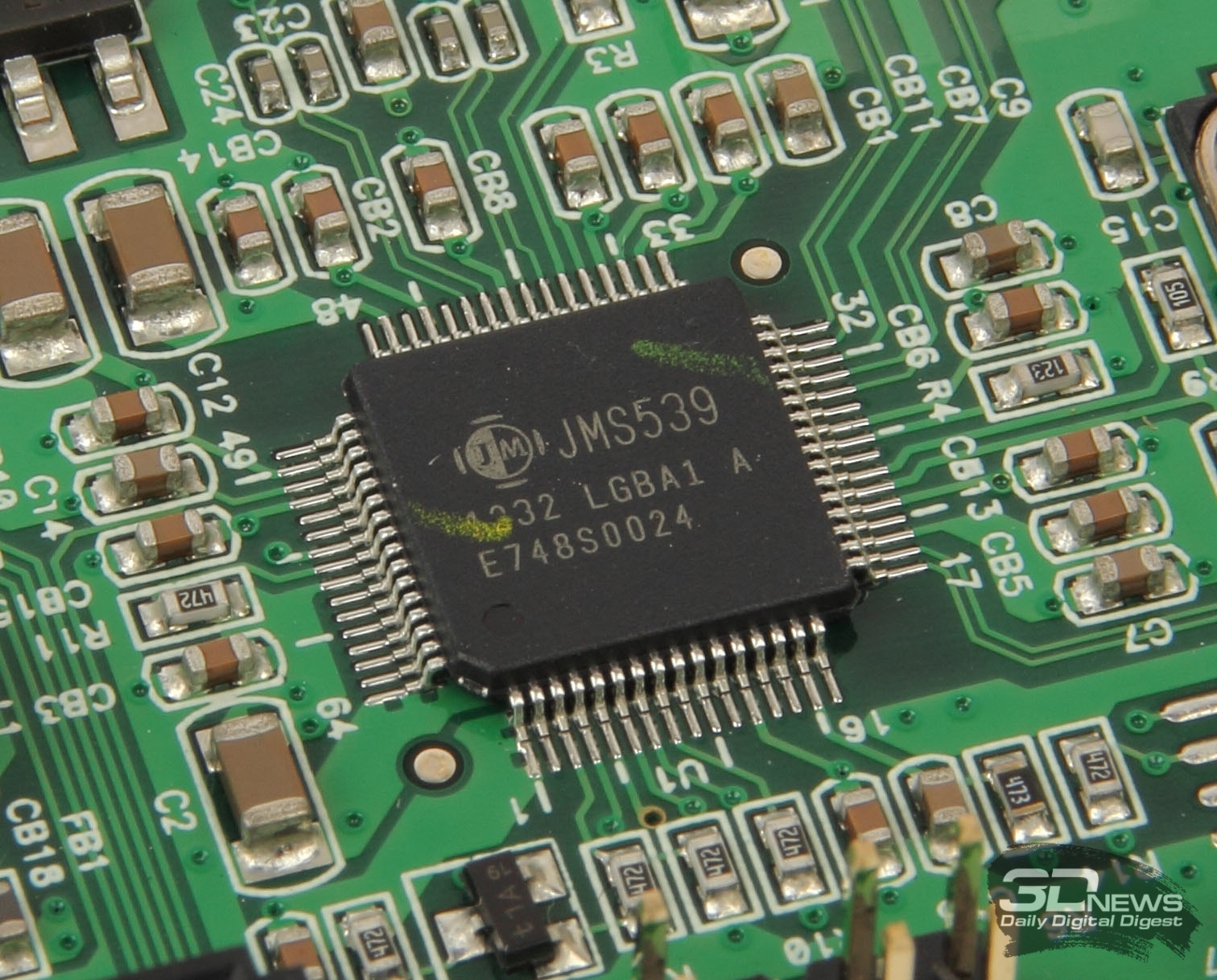

Ну а что касается порта USB 3.0, то своим существованием он обязан мосту SATA II ↔ USB 3.0, установленному на системной плате, неподалёку от одного из RAID-контроллеров. Речь идёт о микросхеме JMS539. Перечисленная выше схемотехника, согласно заявлениям производителя, позволяет устройству добиваться скоростей обмена данными более 200 Мбайт/с. Так это или нет — покажет наше тестирование.

⇡#Комплектация

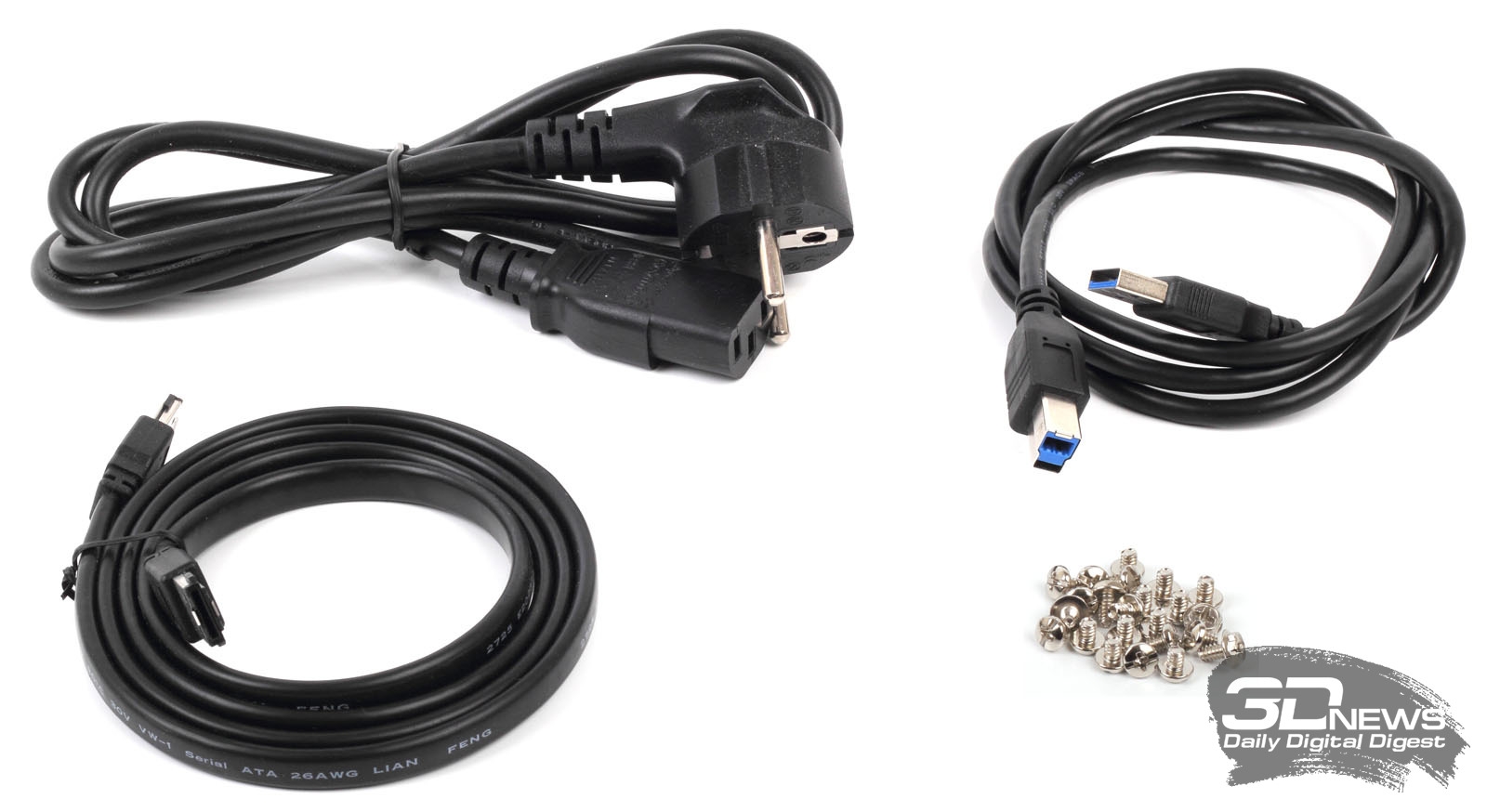

Устройство поставляется в большой и тяжёлой картонной коробке с полиграфией, внутри которой уложены запаянные полиэтиленовые подушки с воздухом, полностью исключающие повреждение накопителя при транспортировке. Внутри, помимо самого устройства, был найден классический набор аксессуаров:

• силовой кабель питания,
• кабель USB 3.0 A-B,
• кабель eSATA,
• набор крепежа для жёстких дисков.

Отсутствие в комплекте поставки печатного руководства пользователя легко объясняется тем, что у нас на тестировании находился предпродажный образец. Инструкцию, как и свежую версию ПО, всегда можно скачать с официального сайта производителя.

⇡#Внешний вид и эргономика

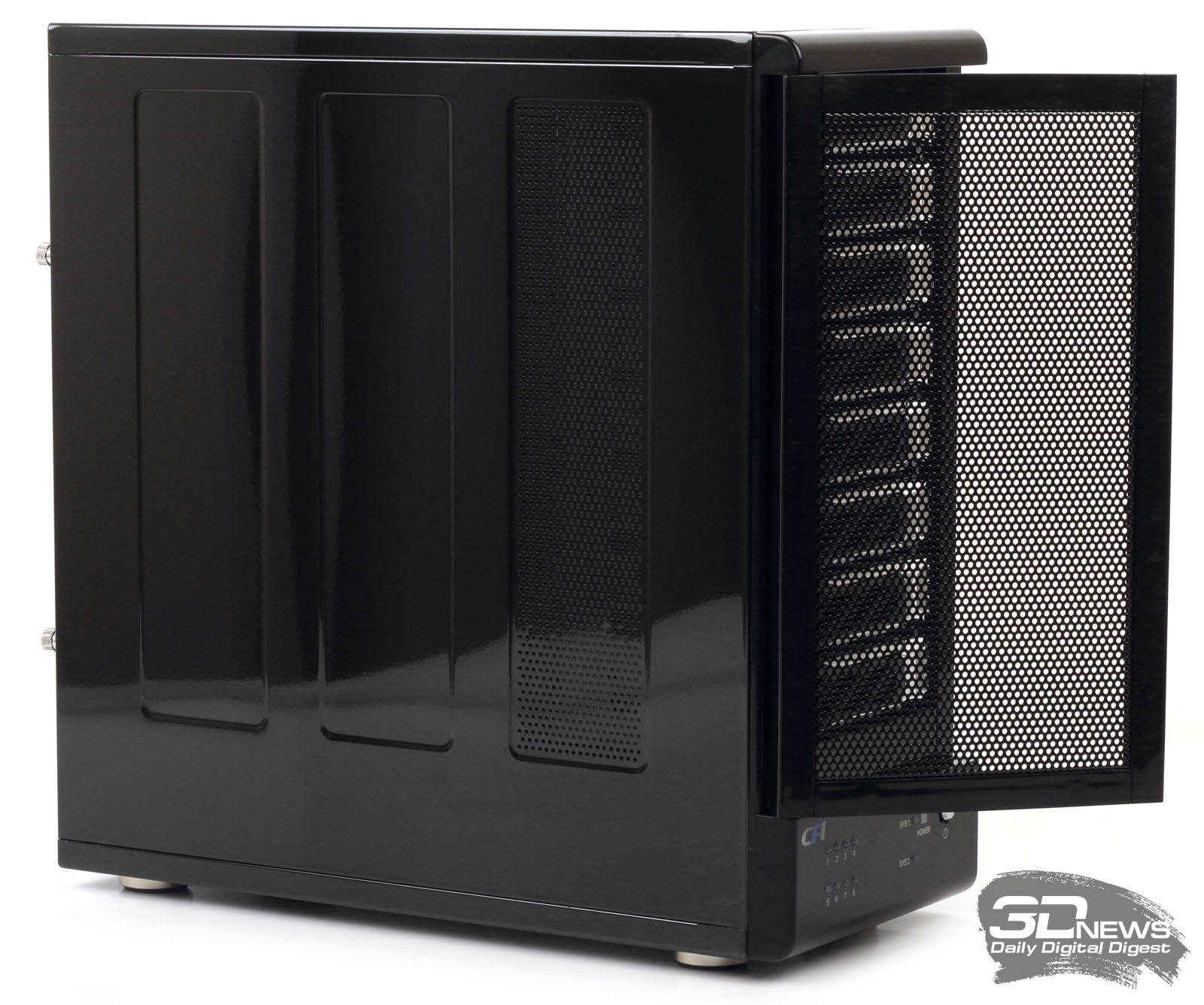

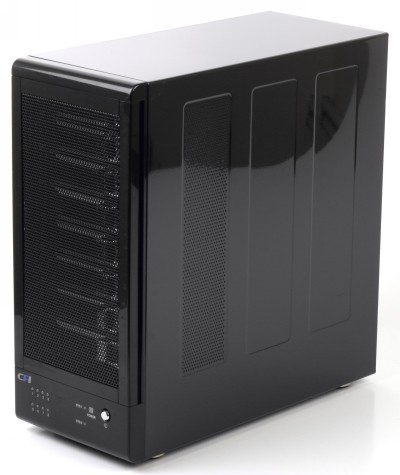

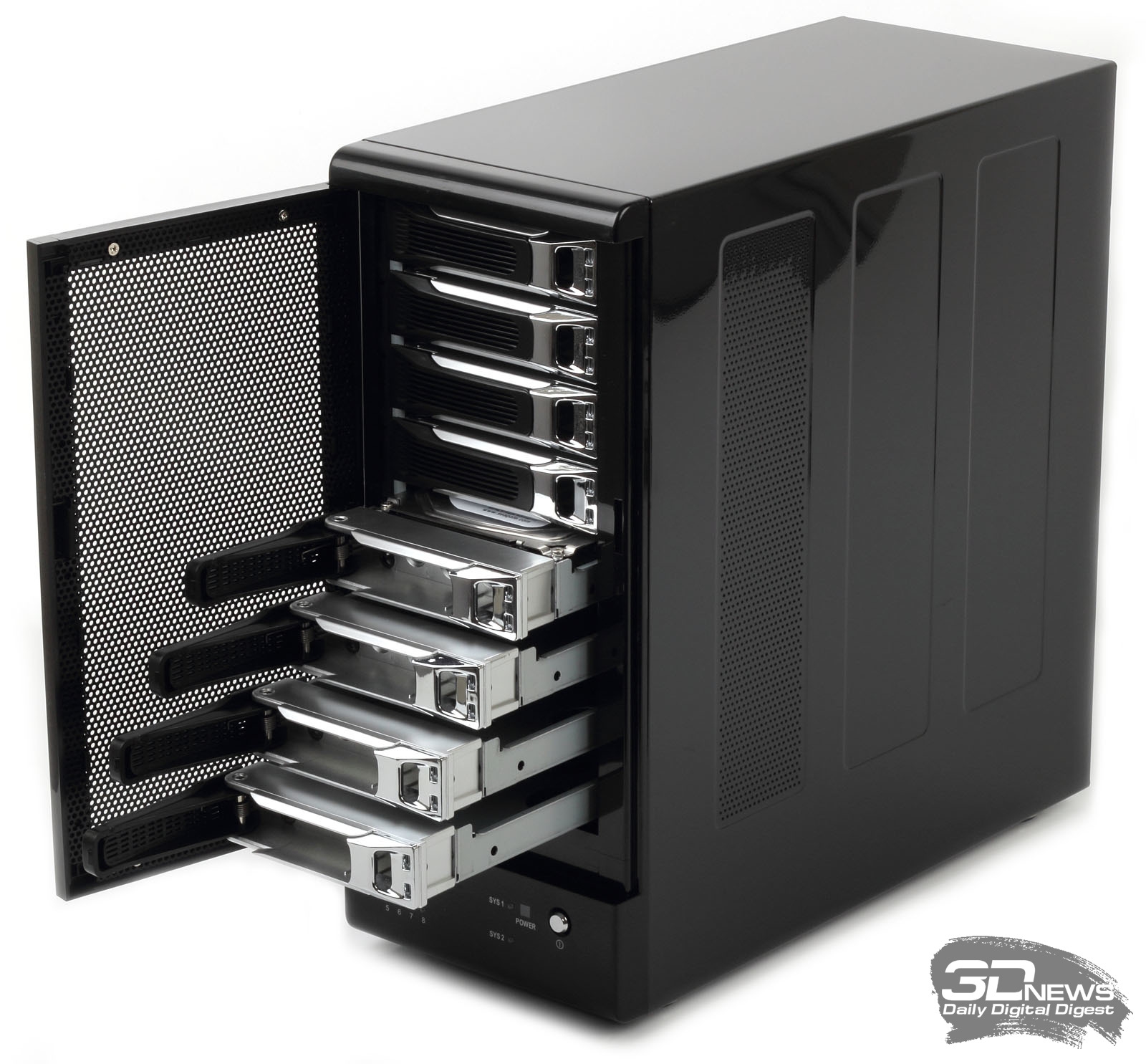

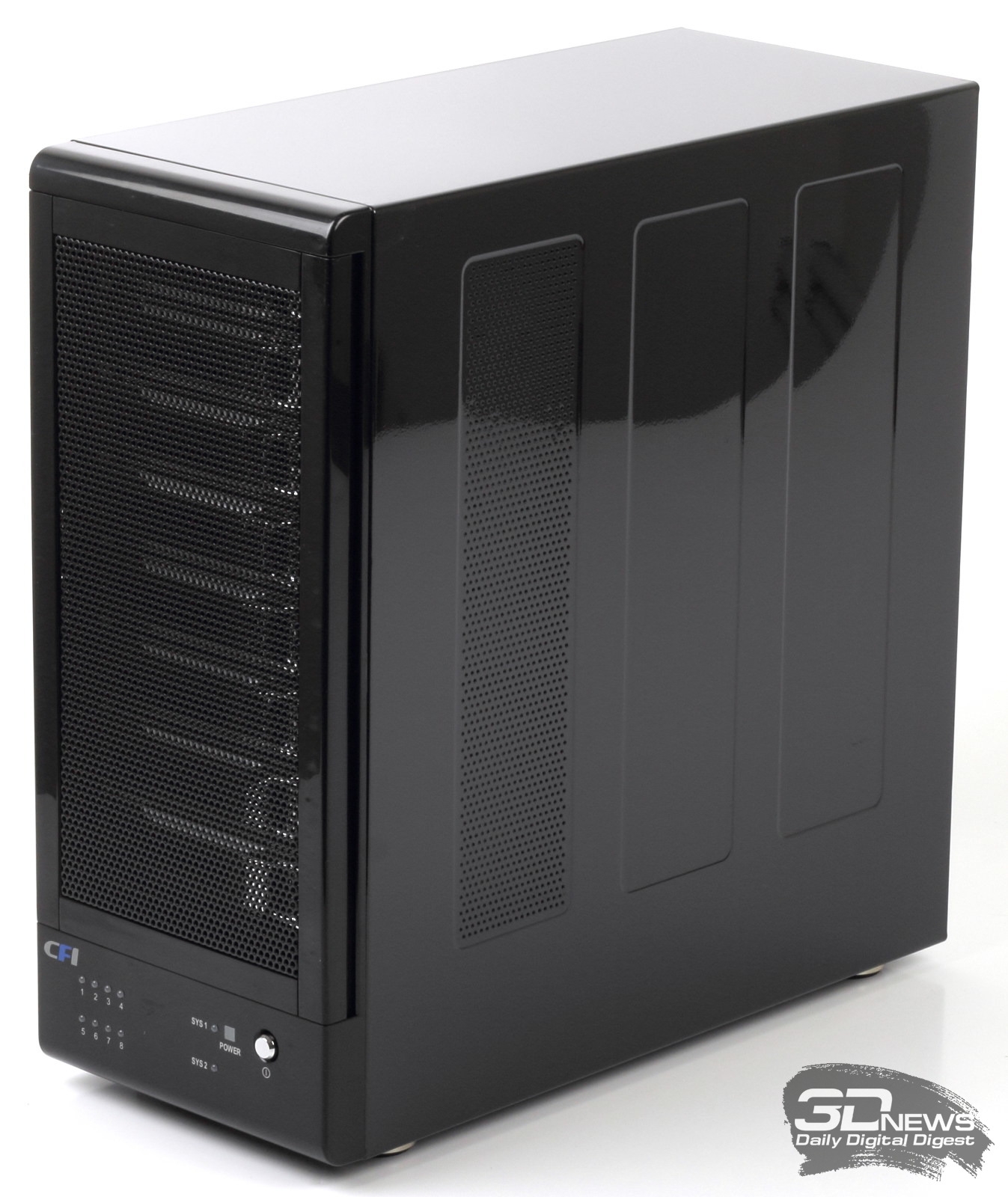

Выглядит восьмидисковый DAS почти так же, как и пятидисковая модель того же производителя, только первый в два раза выше. Корпус похож на системный блок, но с несущими силовыми стенками. Типичного для любого NAS жёсткого каркаса внутри нет. Одна из боковых панелей корпуса сделана съёмной — она крепится двумя винтами с увеличенными головками для монтажа без инструмента.

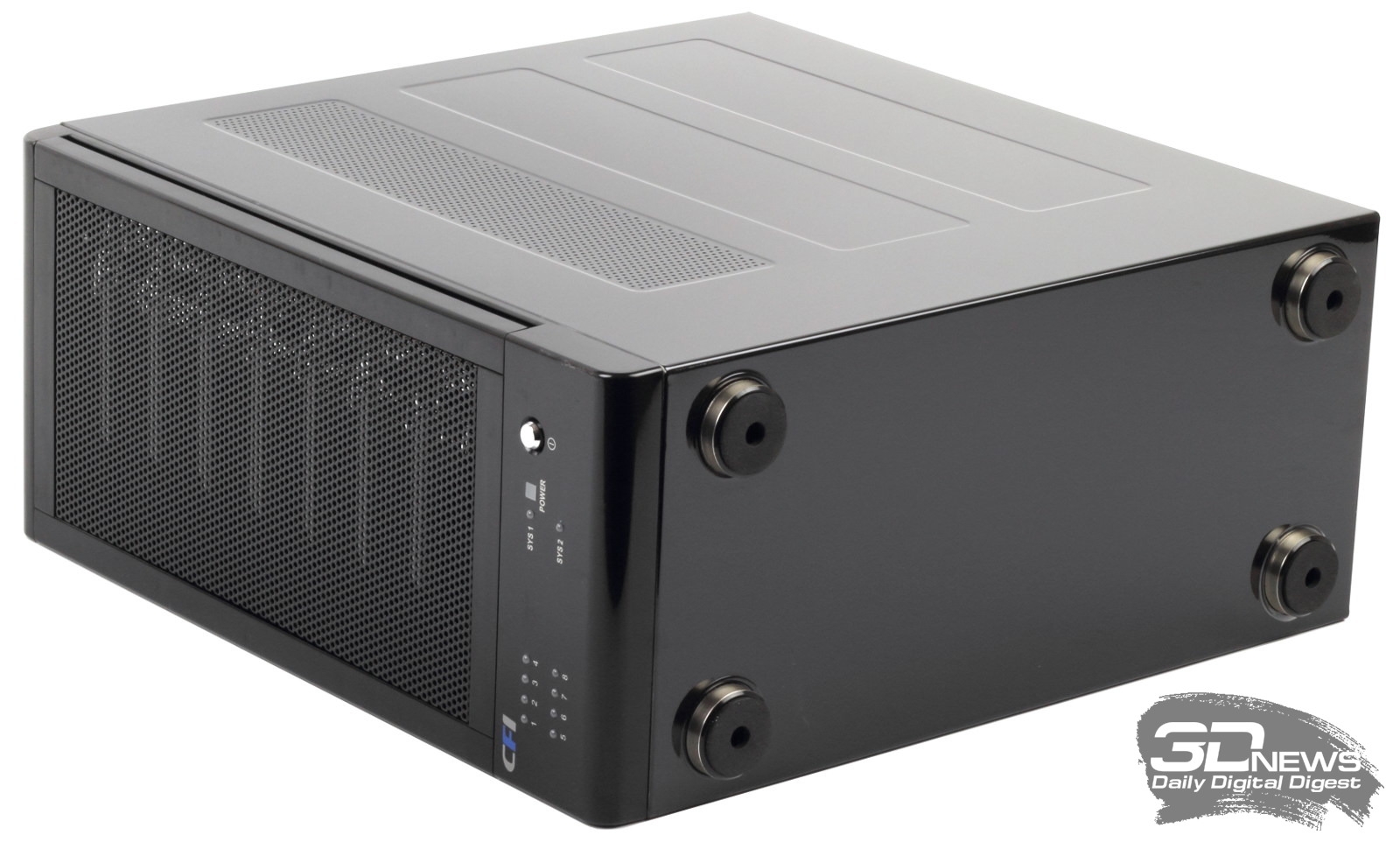

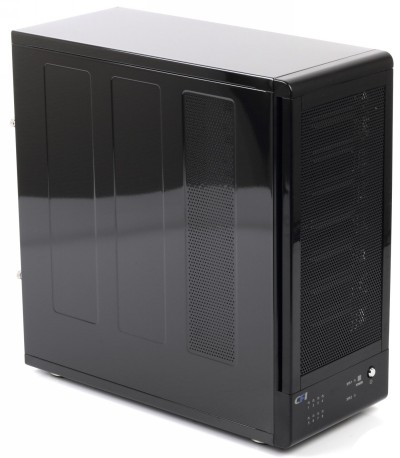

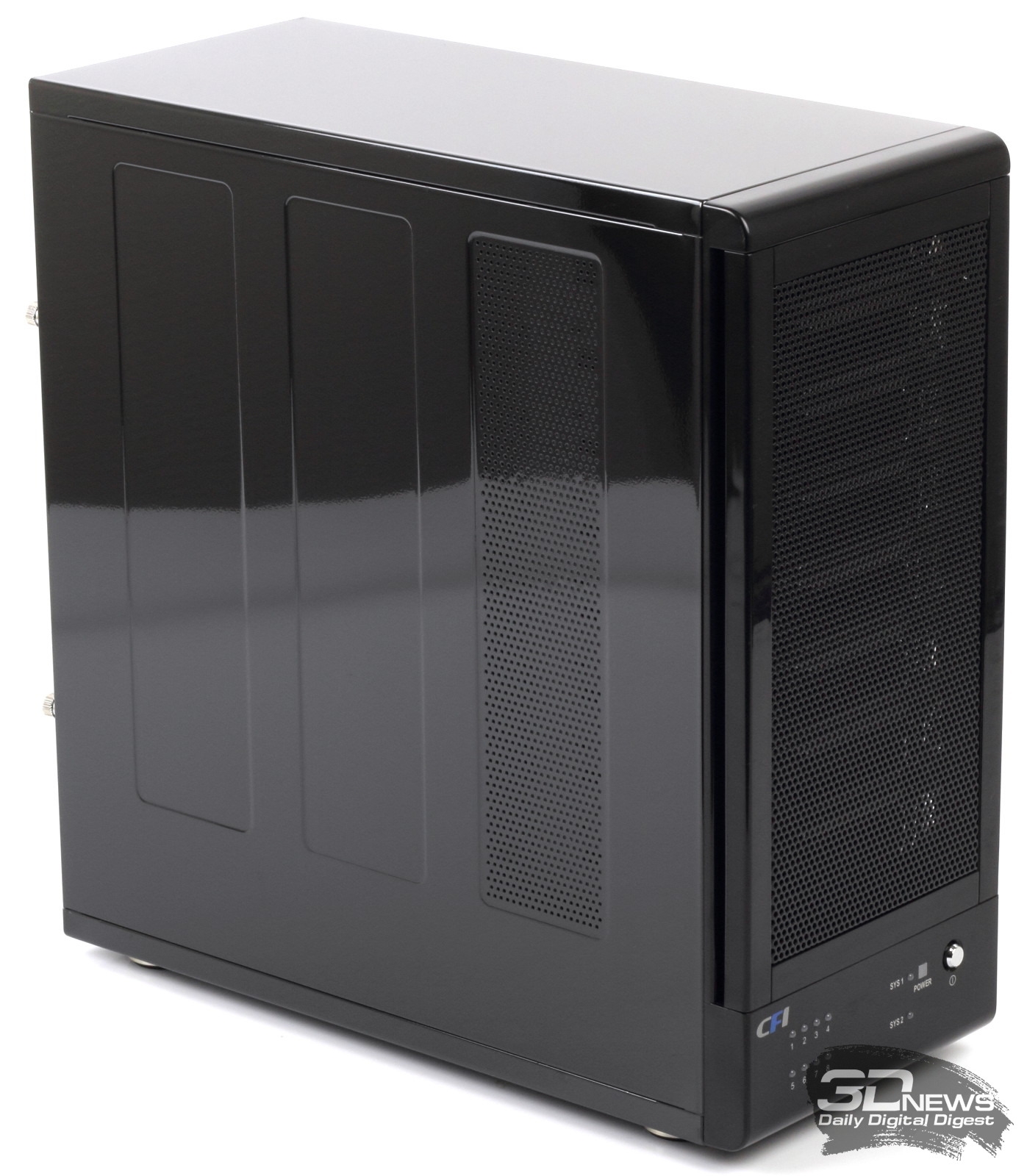

Примечательно, что, в отличие от других NAS и DAS, нижняя панель корпуса CFI-B8283JDGG конструктивно ничем не отличается от остальных боковых панелей, а потому тоже окрашена в чёрный цвет. Вряд ли использование лакированного покрытия на такой обширной площади можно назвать рациональным решением. Устройство очень скоро покрывается пылью и отпечатками пальцев, после чего блеск сразу пропадает. Именно поэтому в упаковке данный DAS лежит плотно обтянутым в тонкую плёнку, удалив которую пользователь получит сверкающий накопитель. Вот только недолго он будет сверкать, но это разработчиков обычно почему-то не волнует.

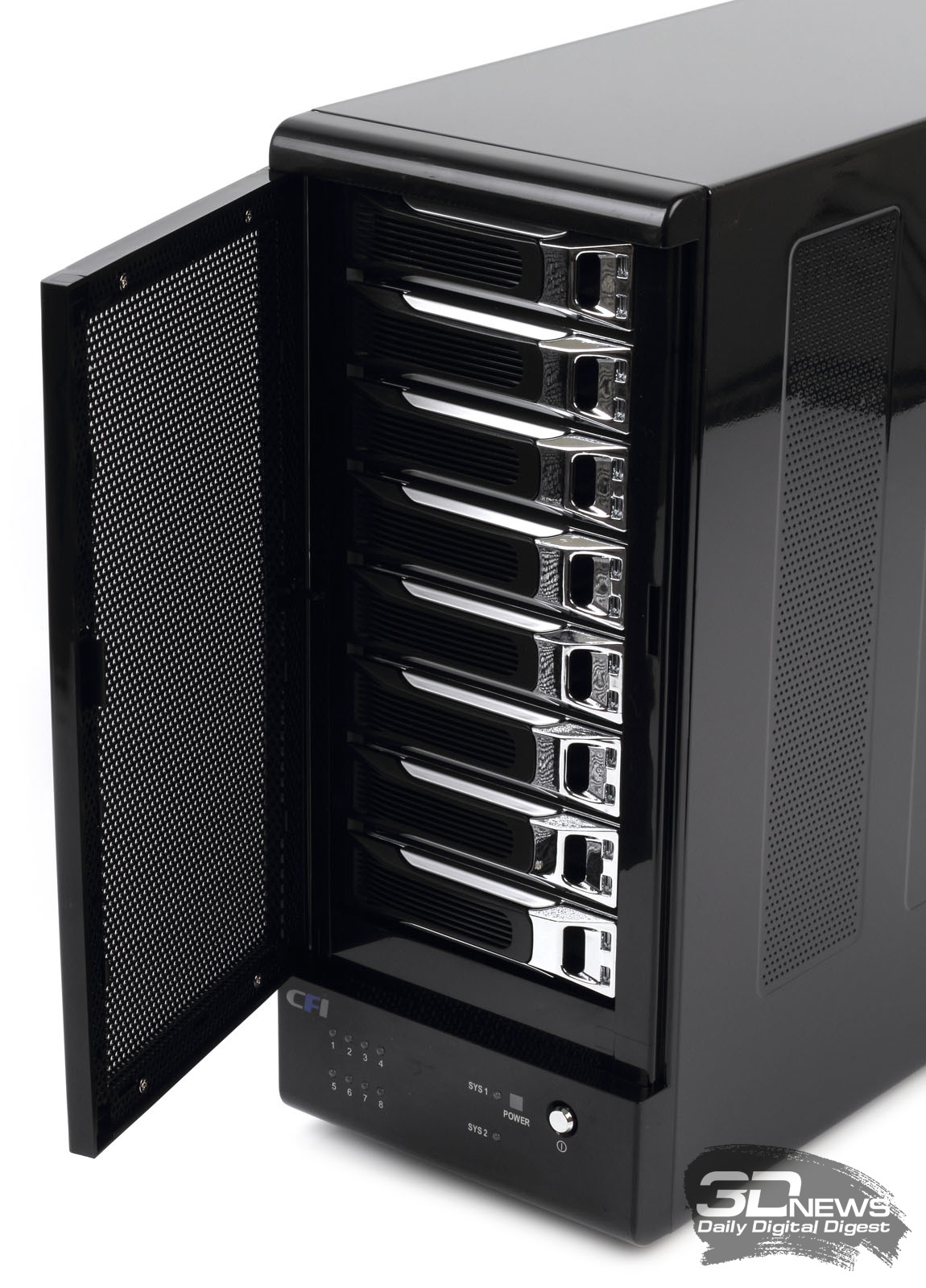

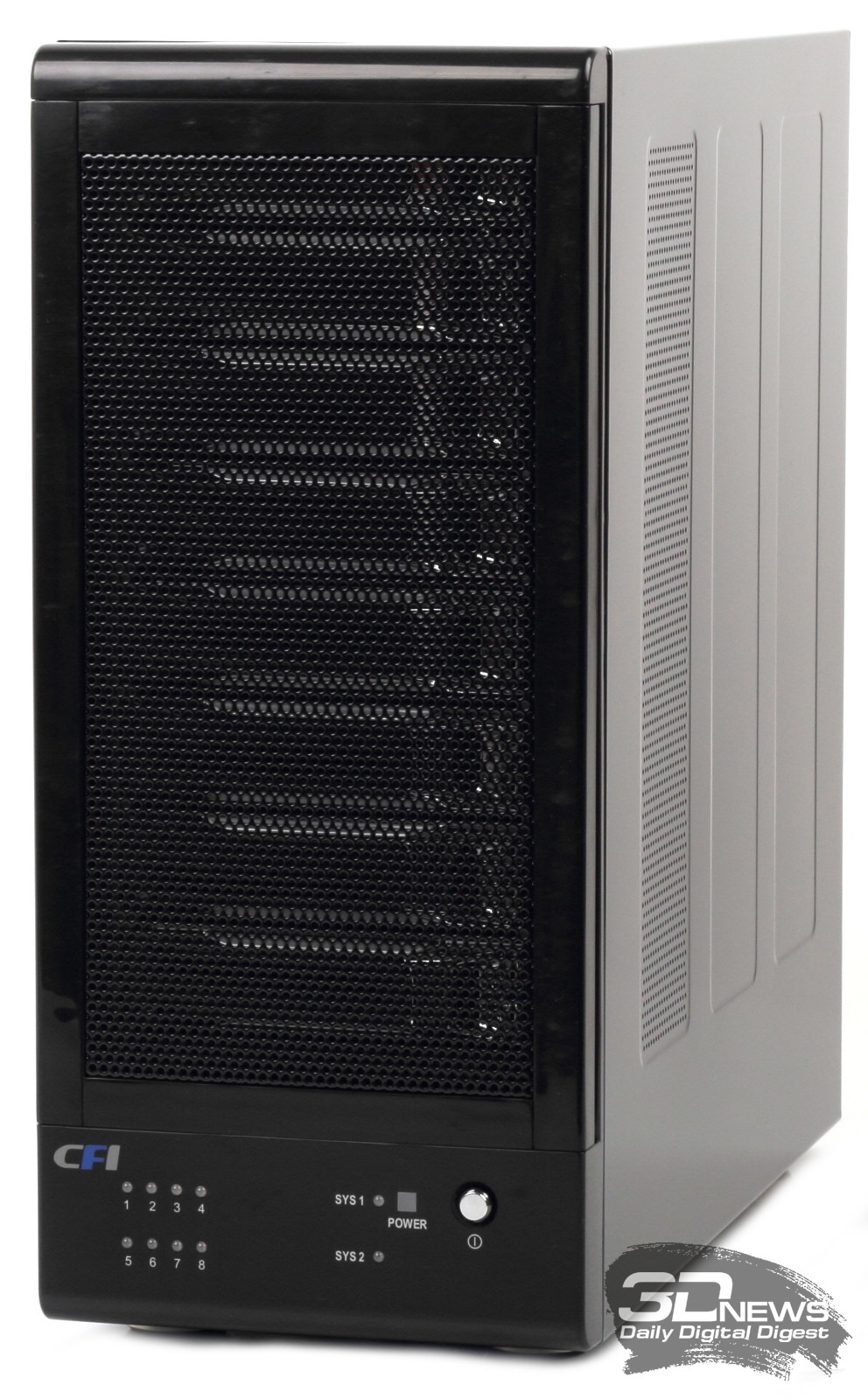

Лицевая панель CFI-B8283JDGG выполнена из пластика. Дверца, за которой скрыт дисковый отсек, представляет собой рамку c металлической вентиляционной сеткой. Выглядит она эффектно, но механизм фиксации хотелось бы видеть магнитный, а не фрикционный.

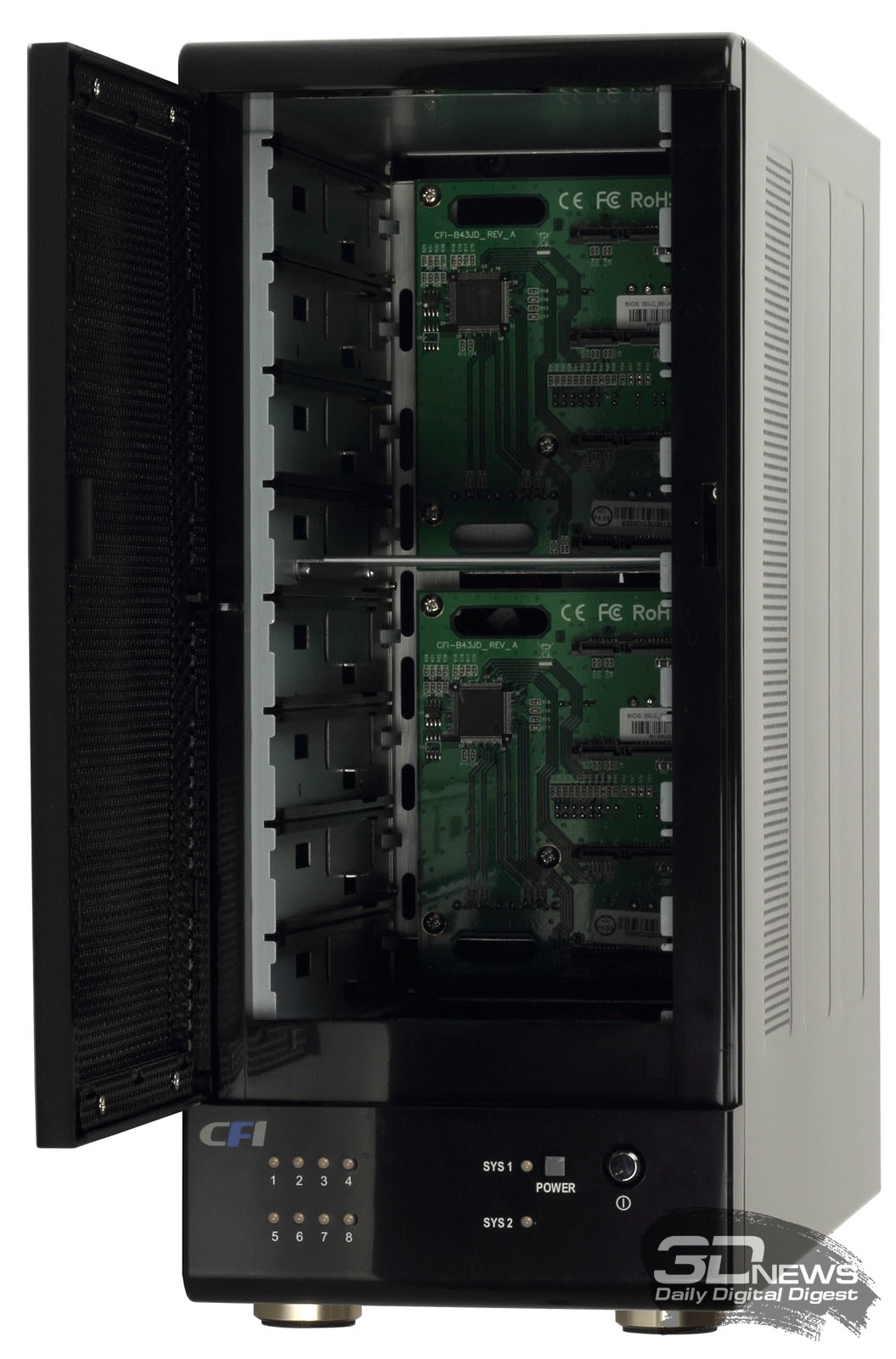

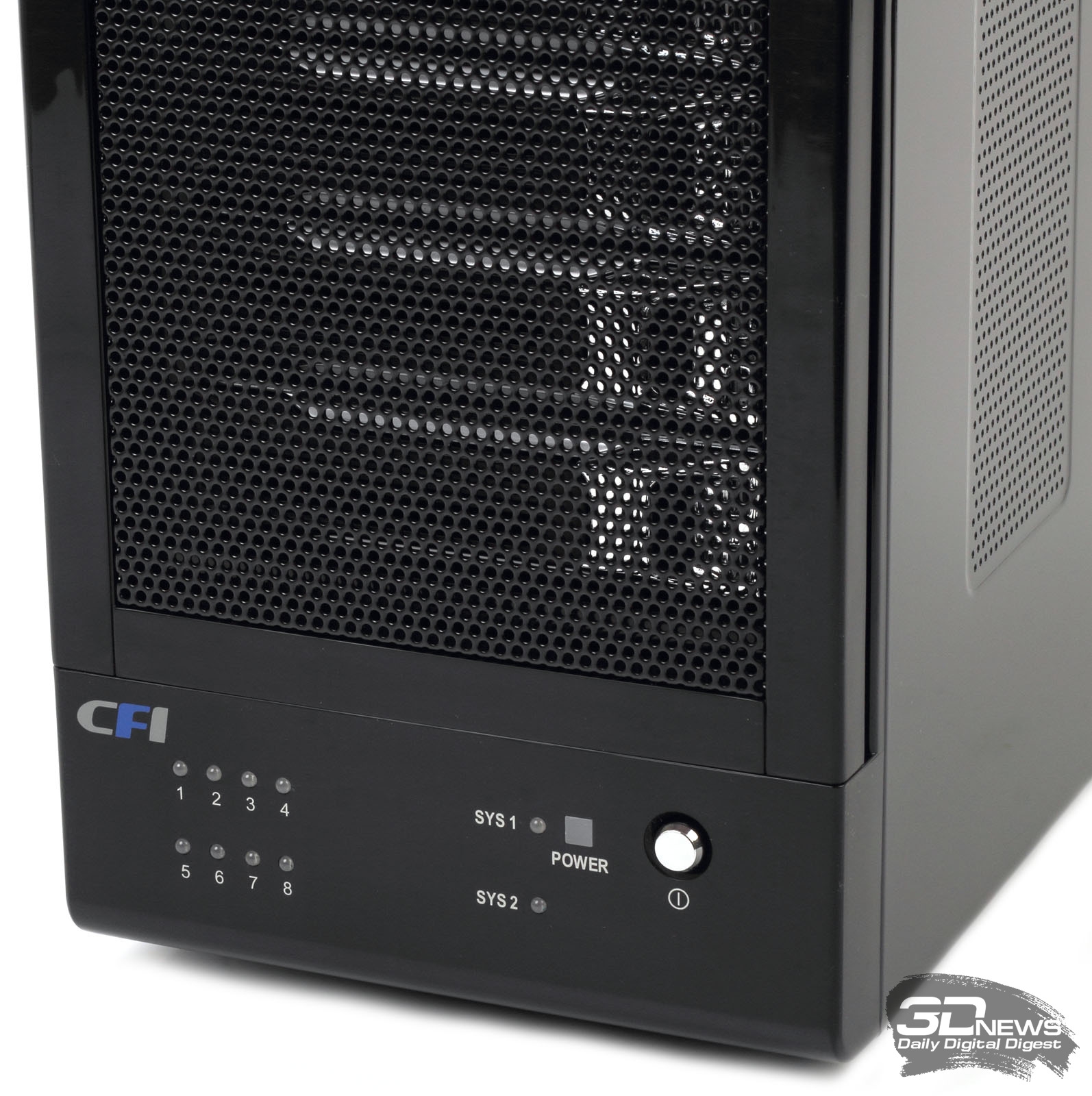

Под дверцей расположена панель с десятью LED-индикаторами, информирующими пользователя о состоянии каждого из восьми жёстких дисков и о сбоях в работе RAID-массивов, а также о подключении DAS к клиенту по каждому из двух каналов и о статусе питания. В правом нижнем углу находятся кнопка управления питанием и соответствующий индикатор. Кнопка имеет фиксируемый механизм с достаточно длинным ходом. В отличие от клавиш питания, которые обычно встречаются у NAS, с помощью этой кнопки нельзя перевести устройство в спящий режим — можно только полностью отключить питание одним нажатием.

Несмотря на большой объём дискового отсека, разработчики CFI-B8283JDGG не стали оснащать своё детище дополнительными вентиляторами, а ограничились лишь двумя. Один, основной, охлаждает дисковый отсек. Это точно такая же крупная 120-мм модель, с которой мы встречались при изучении пятидискового DAS CFI-B8253JDGG. Второй, тоже достаточно крупный вентилятор, не виден снаружи, так как крепится он к верхней панели встроенного блока питания. Наружу выступает лишь вентиляционная решётка этого блока, предназначенная для выхода нагретого воздуха.

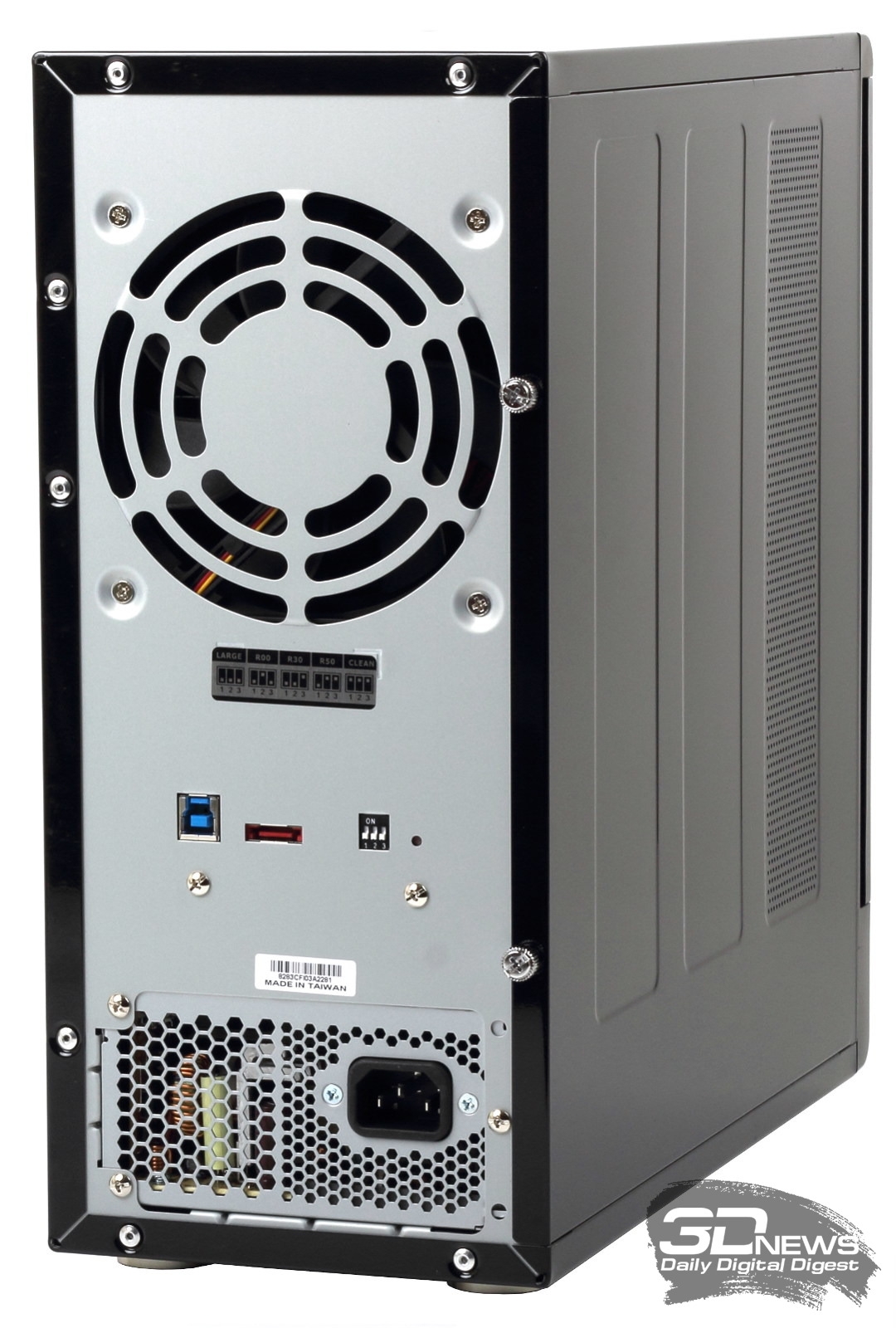

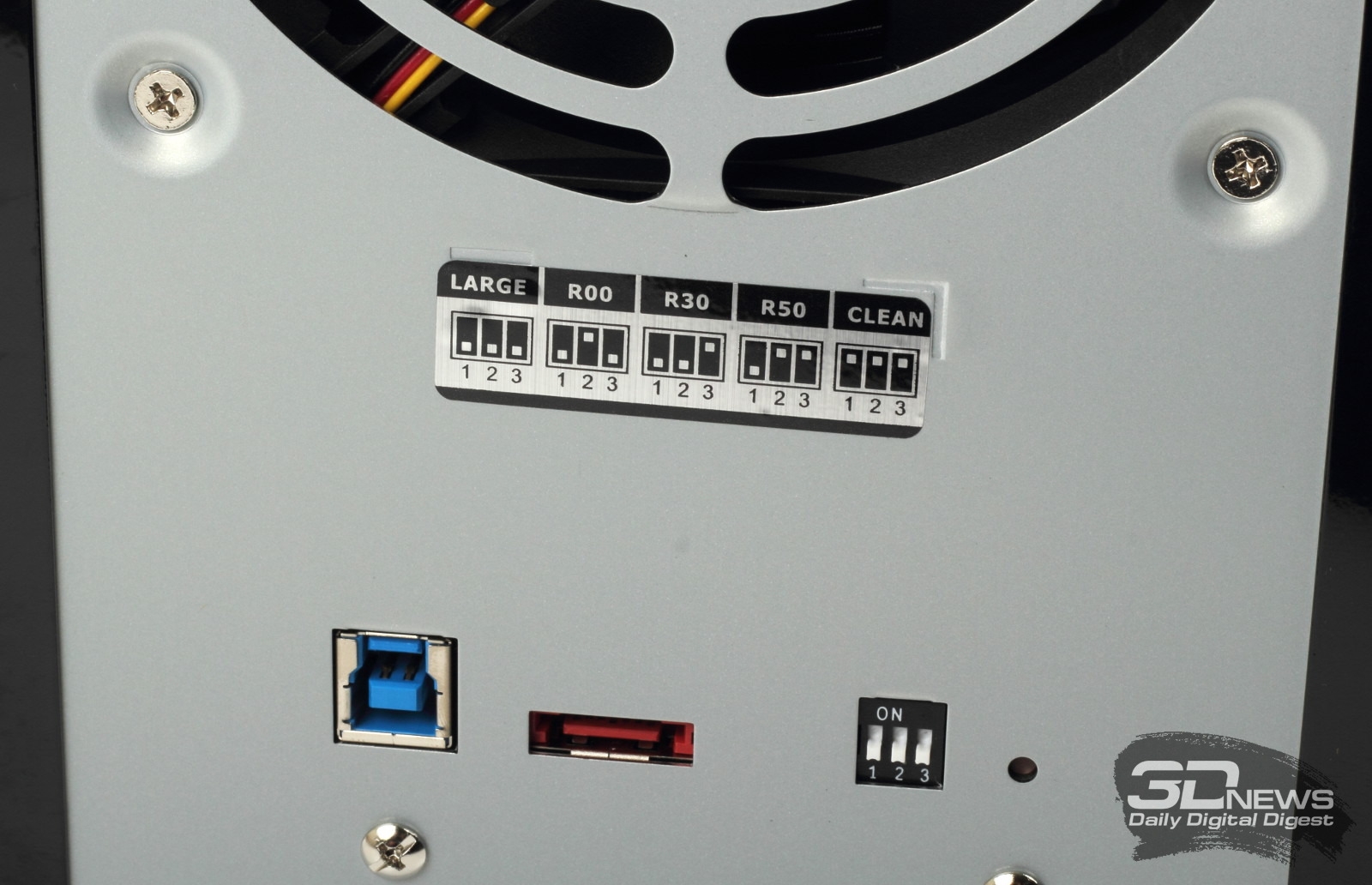

На задней стенке блока питания находится гнездо для подключения силового кабеля. Выше него, на задней панели корпуса, разместились порты USB 3.0 и eSATA, утопленная вглубь корпуса кнопка перезагрузки DAS, а также миниатюрный модуль, состоящий из трёх переключателей, над которым наклеена длинная пояснительная таблица. Переключатели требуются для предварительного выбора уровня RAID-массива. Чтобы активировать желаемую конфигурацию, нужно при включении устройства нажать каким-нибудь острым предметом и в течение пяти секунд удерживать расположенную рядом кнопку перезагрузки.

⇡#Внутреннее строение и установка жёстких дисков

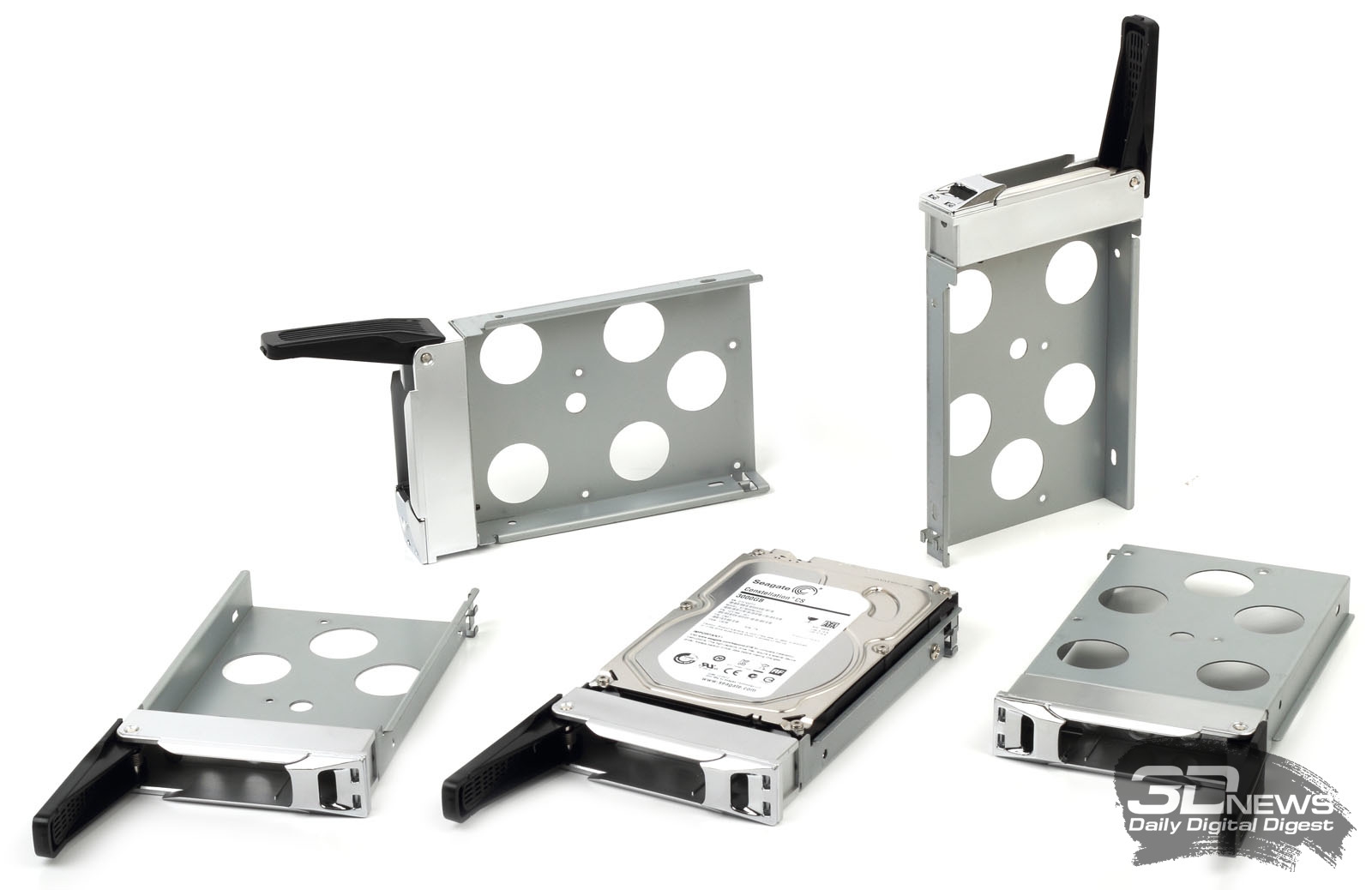

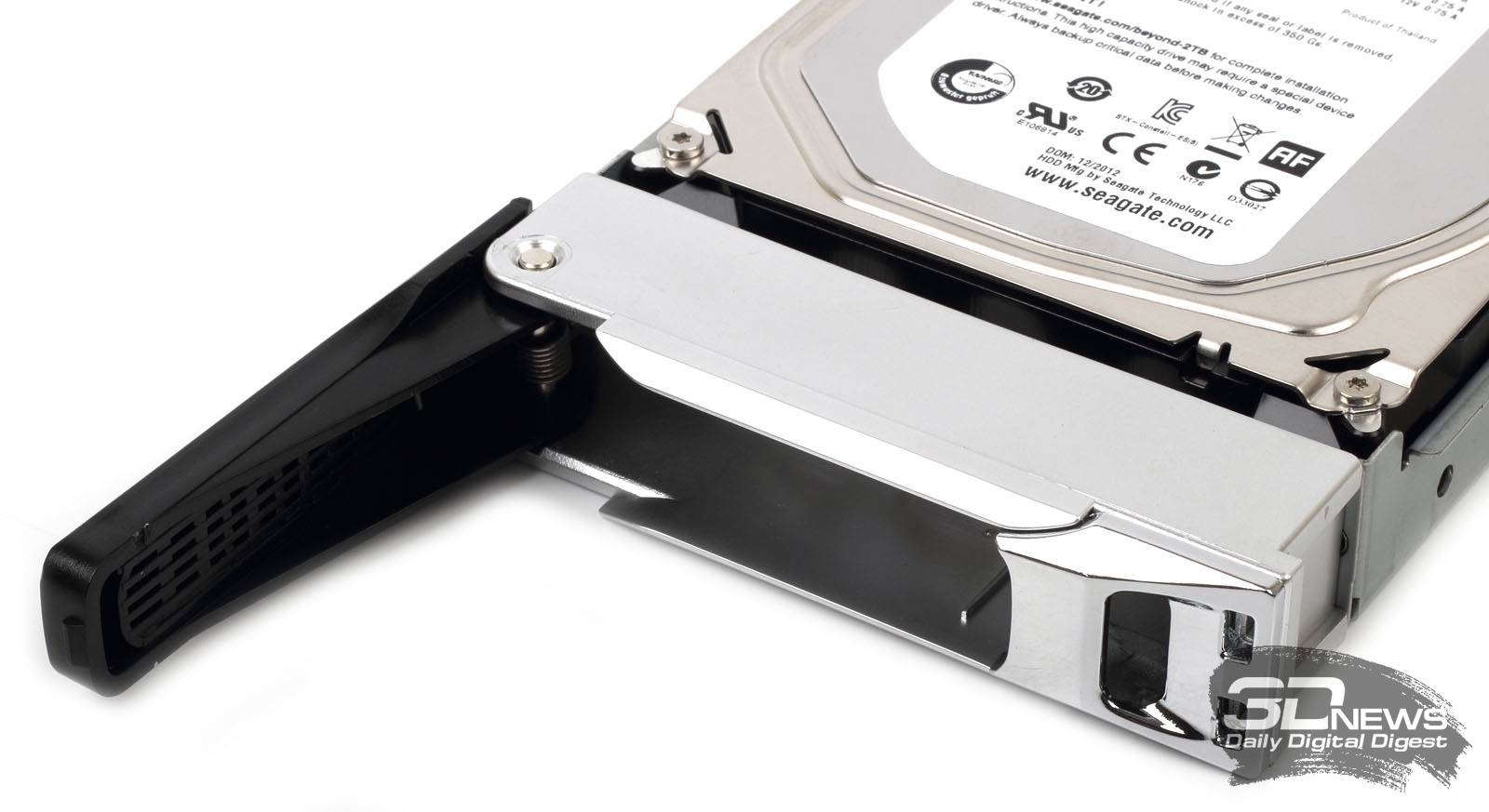

Дисковые салазки выполнены из металла, но их ручки и лицевые панели сделаны из пластика. Салазки приспособлены под установку как 2,5-дюймовых, так и 3,5-дюймовых накопителей. Замков безопасности с ключом не предусмотрено, но сдвижные механизмы надёжно удерживают салазки от случайного извлечения.

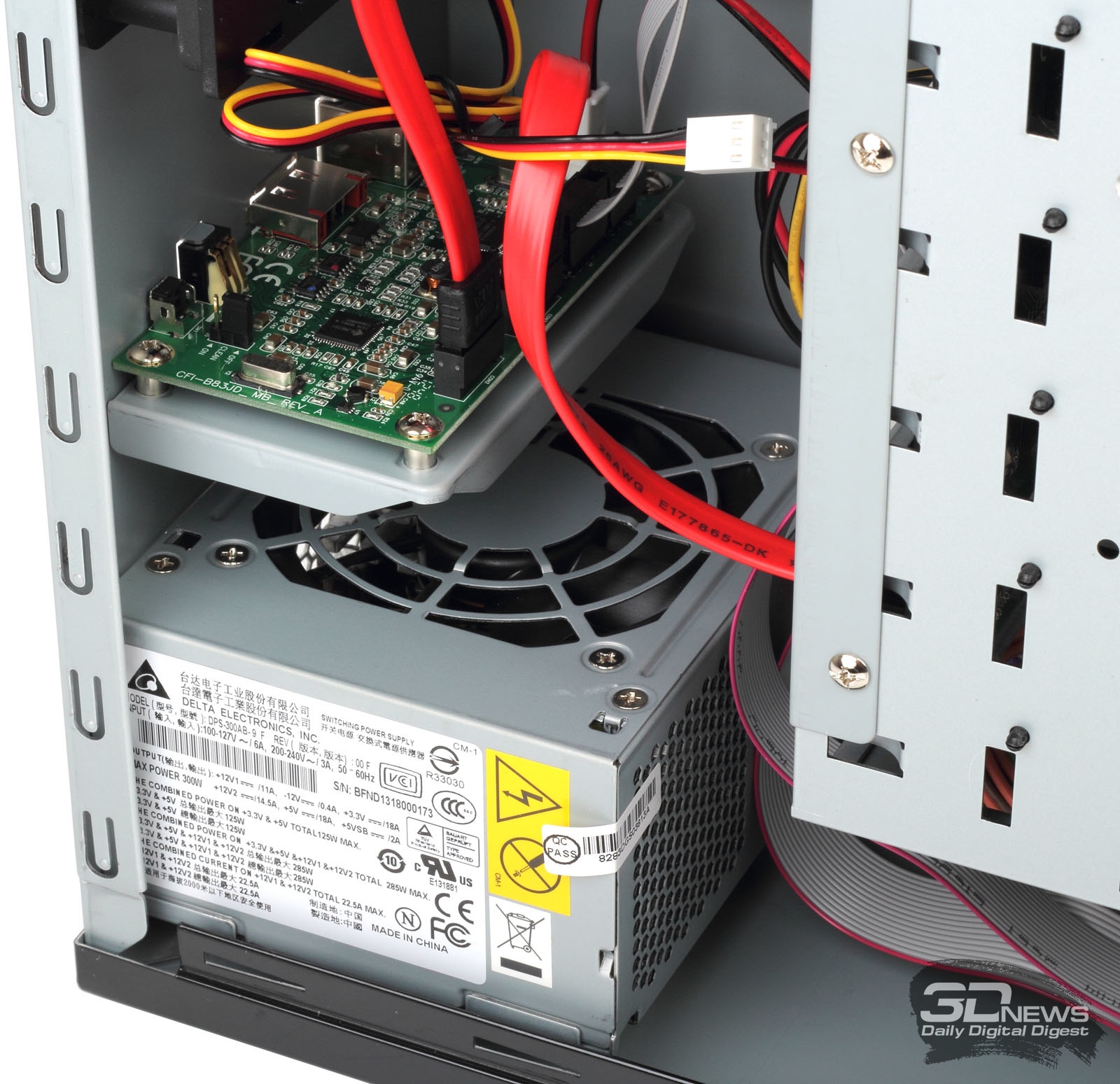

Внутреннее строение DAS CFI-B8283JDGG				Блок питания и системная плата

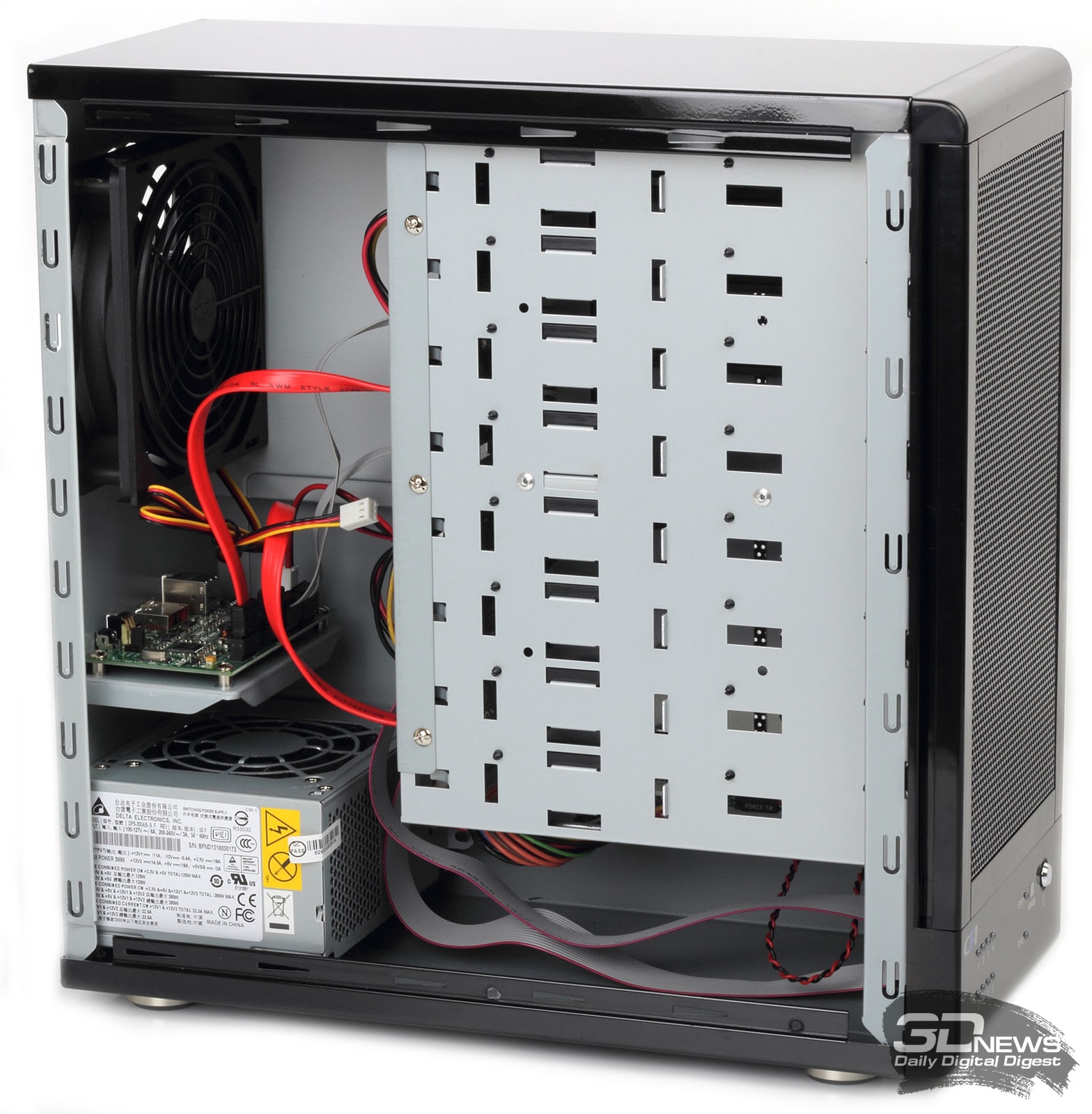

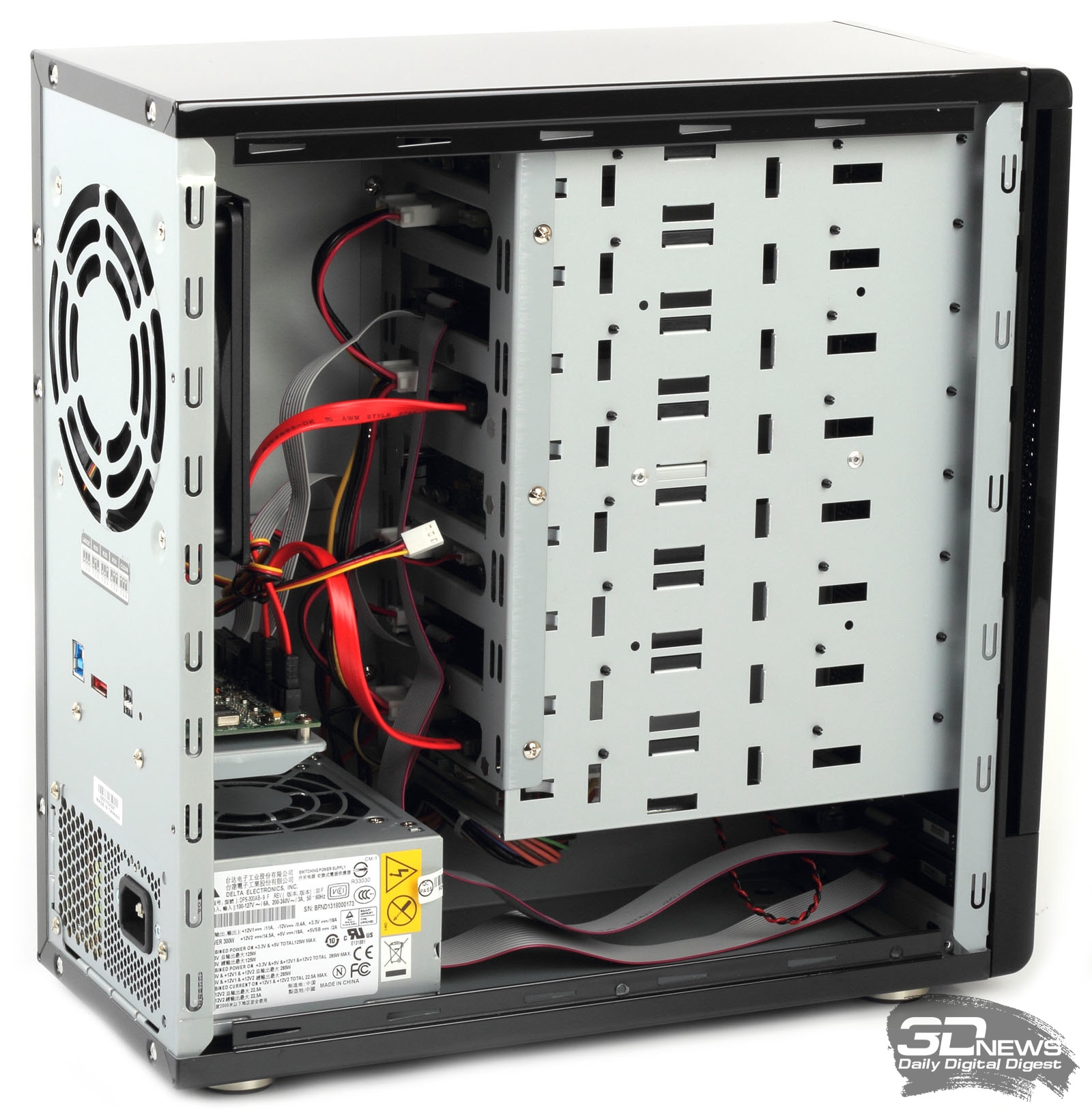

Внутренняя конструкция устройства классическая. Силовой металлический каркас составляет основу дискового отсека, который разделён на две части — по четыре диска. В задней части корпус CFI-B8283JDGG имеет достаточно много свободного пространства, поэтому там без труда разместились блок питания и основная системная плата, которая у DAS совсем небольшая. Отметим также достаточно высокое качество изготовления всех составных частей корпуса. Нигде ничего не болтается, на металле отсутствуют заусенцы и острые кромки.
