Обзор материнской платы MSI Z87-GD65 GAMING на чипсете Intel Z87

Несколько лет назад компания MSI использовала индекс GD65 для обозначения топовых материнских плат. Впоследствии гонка вооружений в области возможностей расширения потребовала все более и более навороченных решений — и флагманские платы стали получать индекс GD80. Затем маркетологи пришли к логичному выводу, что сочетание букв и цифр не сильно привлекает пользователей и, начиная с моделей на чипсете Intel Z77, топовые платы получили собственную марку MPOWER. Выход чипсета Intel Z87 запустил следующий виток конкуренции, функциональность серии MPOWER перестала соответствовать современным требованиям — и MSI выпустила бескомпромиссного монстра Z87 XPOWER. Эту плату мы рассмотрим чуть позже, а сегодня познакомимся с наиболее мощной из моделей среднего уровня — MSI Z87-GD65 GAMING.

Дабы у пользователя не возникло ощущения, что он получает заурядную плату, данную модель отнесли к серии Gaming и оснастили рядом функций, которые могут заинтересовать любителей игр. К числу подобных возможностей в MSI относят и оверклокинг, в результате чего плата поддерживает полный набор функций разгона. Если же компьютером с Z87-GD65 GAMING будут пользоваться для более серьезных целей, то и тут плата предоставляет широкий набор возможностей: два дополнительных канала SerialATA 6 Gb/s и поддержку встроенных SSD-накопителей.

Итак, на бумаге данная материнская плата выглядит довольно интересно. Пришло время проверить на практике, насколько она отвечает заявленным характеристикам.

⇡#Спецификация MSI Z87-GD65 GAMING

Коробка с MSI Z87-GD65 GAMING выглядит так.

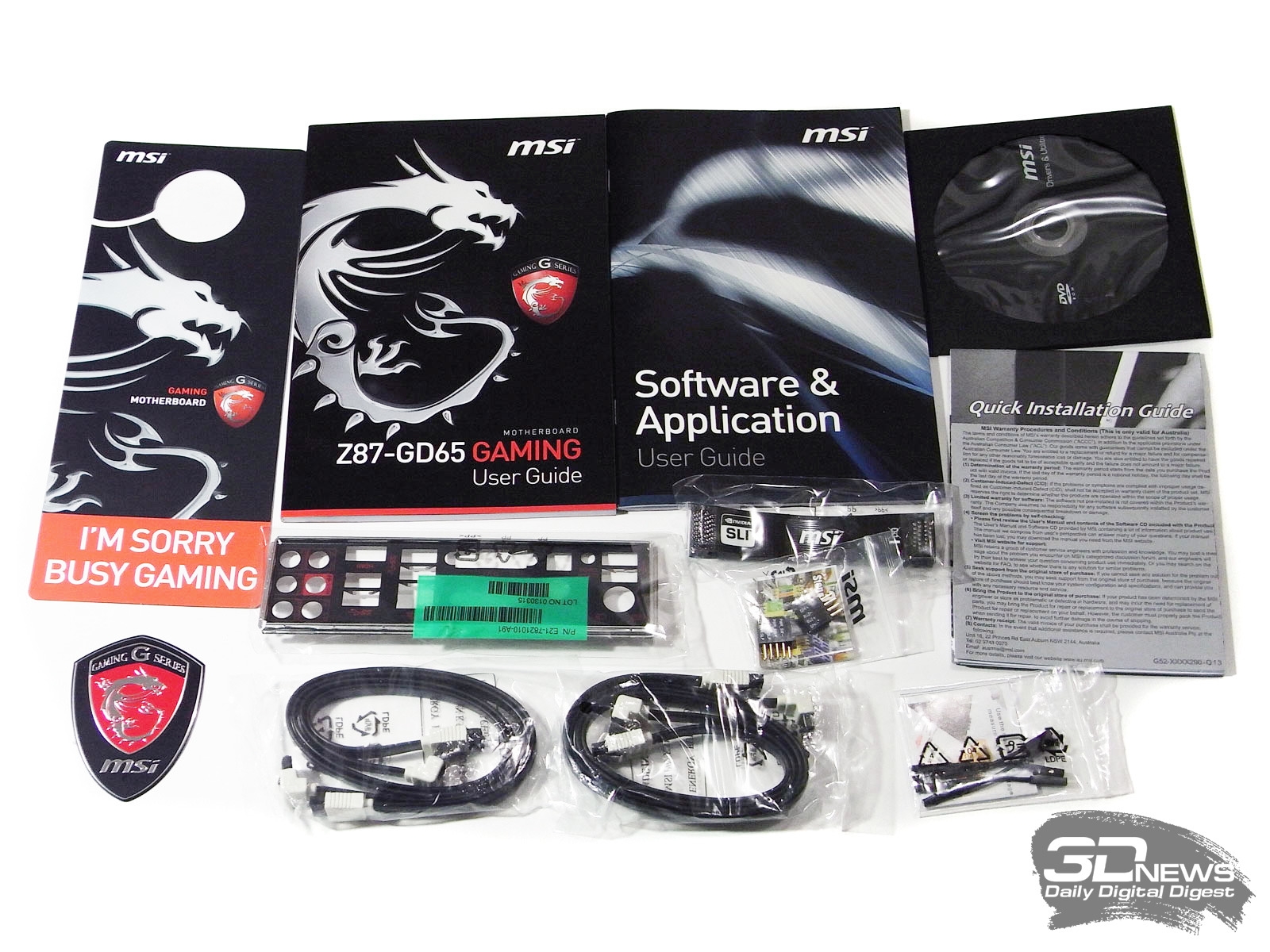

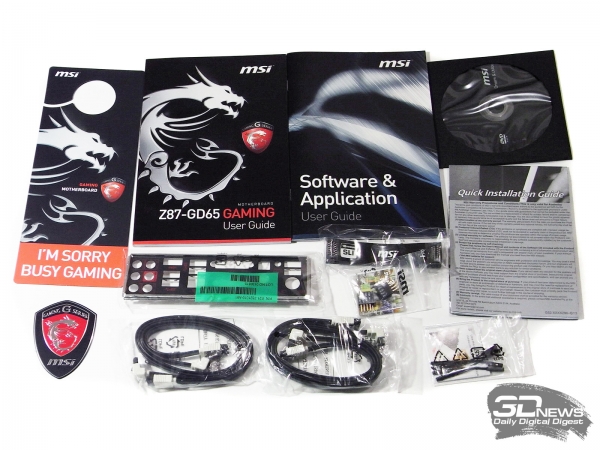

В коробке можно обнаружить следующее:

• материнскую плату;
• руководство пользователя на английском языке + краткую инструкцию по установке;
• описание программного обеспечения;
• DVD-диск с ПО и драйверами;
• четыре кабеля SerialATA;
• набор дополнительных коннекторов;
• набор V-Kit для измерения напряжений;
• заглушку на заднюю панель корпуса;
• гибкий мост SLI;
• наклейку MSI Gaming Series, табличку на дверь.

Комплектация в целом соответствует уровню платы — все нужные компоненты на месте.

Из дополнительных элементов отметим набор V-Kit, который используется для непосредственного мониторинга напряжений через модуль CheckPoint. Для геймеров предусмотрена фирменная наклейка, а также предупреждающая табличка, которую можно повесить на ручку двери.

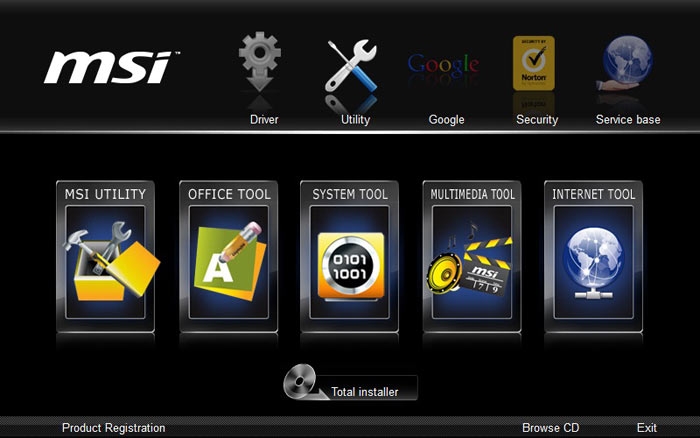

Что касается документации, то к ней у нас не возникло никаких претензий, как и к содержимому DVD-диска. На последнем покупатель сможет найти все необходимые драйверы, ряд фирменных утилит, а также пробную версию антивируса Norton Internet Security. Вместе с тем многофункциональная утилита Command Center на диске отсутствует — ее придется самостоятельно скачать и установить.

Нужно отметить, что установка драйверов и утилит очень проста, благодаря понятному интерфейсу.

⇡#Плата MSI Z87-GD65 GAMING

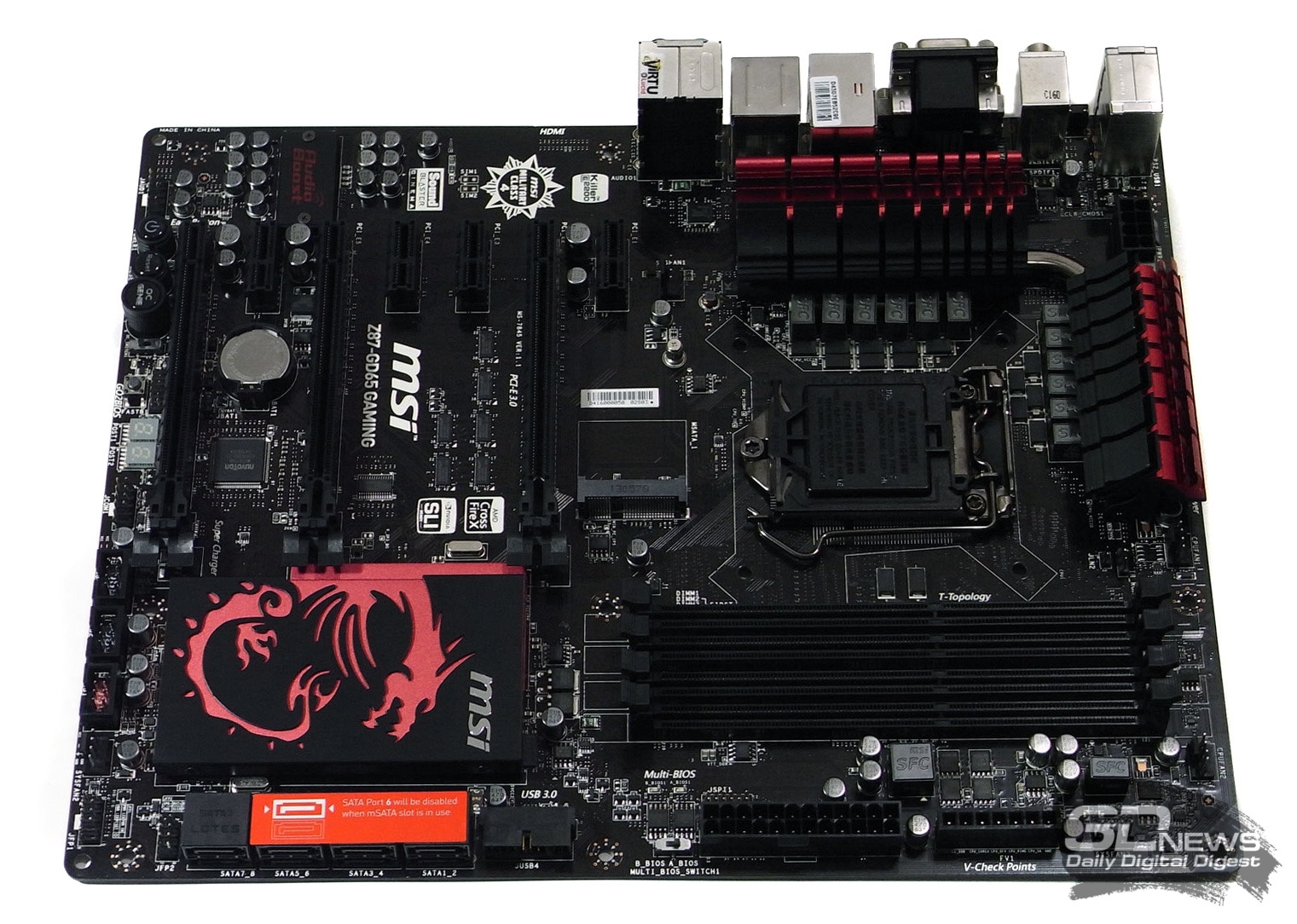

На примере Z87-GD65 GAMING инженеры MSI показали, что тоже умеют делать темные и мрачные платы. Подобное отношение к окраске плат мы не одобряем, но вынуждены отметить, что в этом направлении идут практически все производители. Что касается компонентной схемы платы, то разработчики отказались от поддержки шины PCI в пользу большего количества слотов PCI Express x1. Тем самым они избавились от необходимости дополнительного контроллера, несколько упростили дизайн PCB и снизили конечную стоимость продукта.

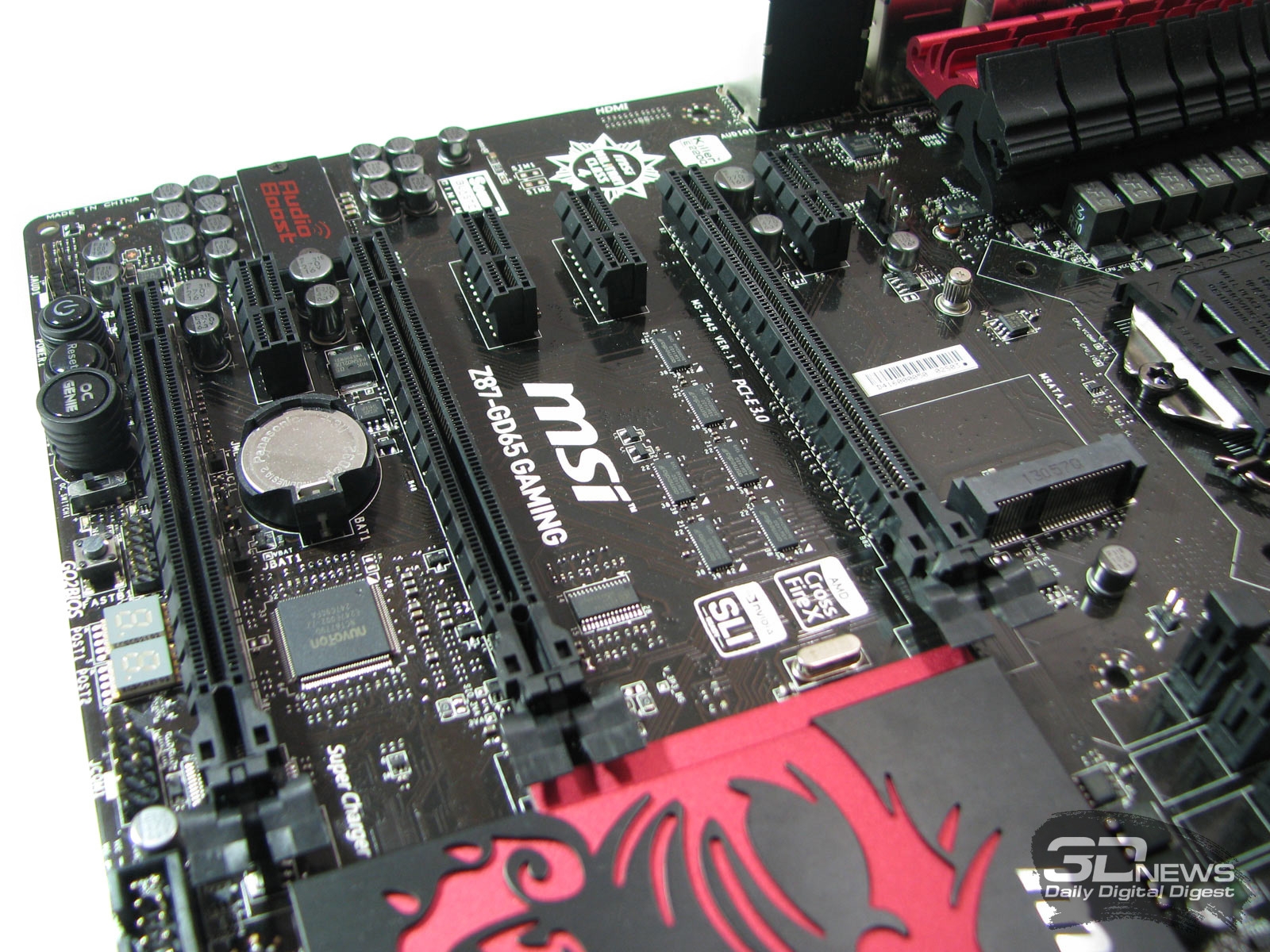

Помимо четырех слотов PCI Express x1 (все они подключены к чипсету), на плате установлено три PEG-слота, которые обслуживаются процессорным контроллером PCI Express. Возможные конфигурации распределения линий следующие: 16+0+0, 8+8+0 и 8+4+4.

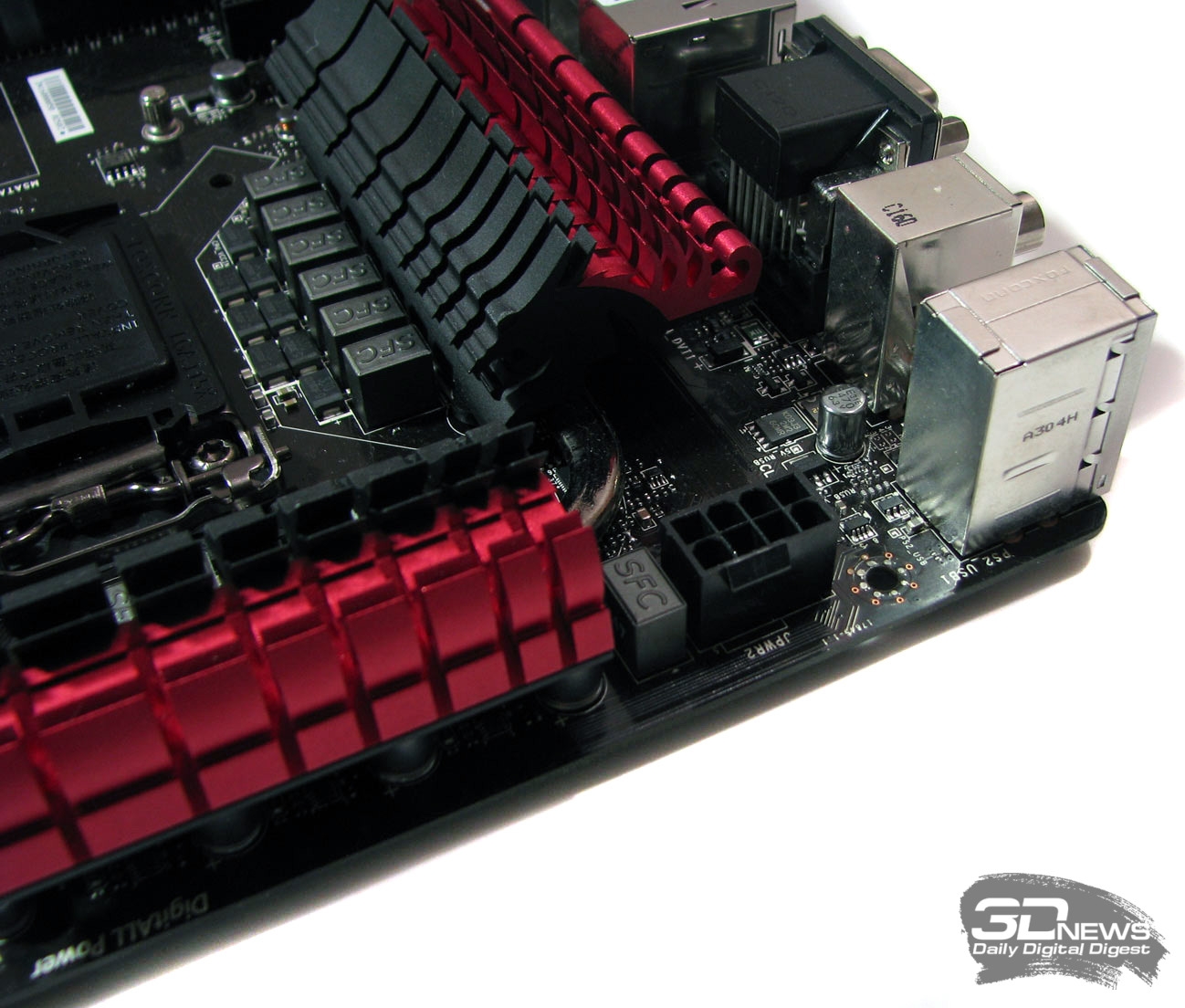

Дизайн платы не вызывает затруднений при сборке системы, поскольку защелки слотов DIMM не блокируются первой видеокартой, а разъемы питания установлены правильно, по краям платы: основной (24-контактный) разъем расположен на нижнем краю, а дополнительный (8-контактный) — на правом.

Рядом с процессорным разъемом располагаются два 4-контактных разъема (CPUFAN1, CPUFAN2) для подключения соответствующего кулера. Также на плате присутствуют еще три 4-контактных разъема (SYSFAN1 — SYSFAN3), с помощью которых можно усилить охлаждение системы. Скорости вращения всех подключенных вентиляторов отслеживаются материнской платой, кроме того, пользователь может управлять их оборотами.

На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Отметим, что плата поддерживает память с частотами от DDR3-1066 до DDR3-3000, а максимальный объем памяти равен 32 Гбайт. Причем как только на плату подается напряжение, включается подсветка кнопки Power.

⇡#Возможности расширения

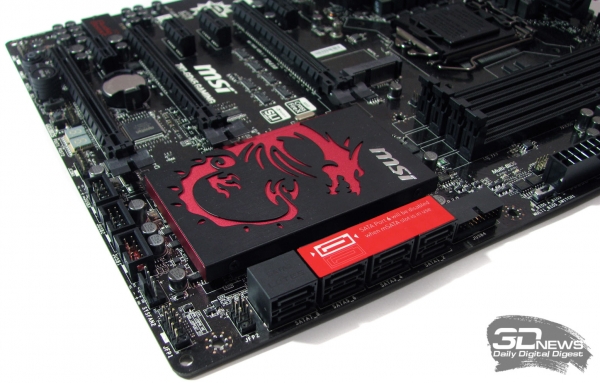

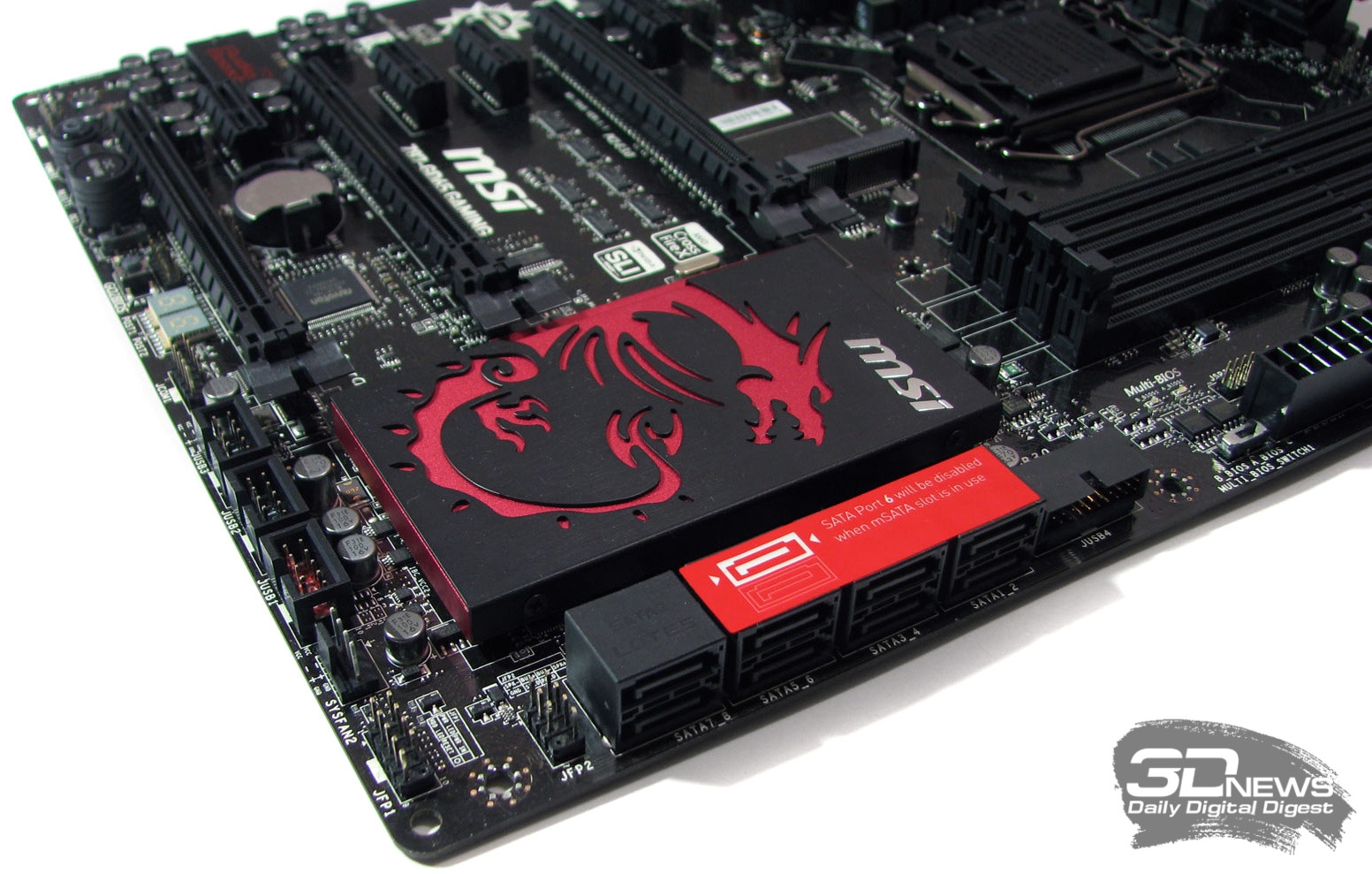

Благодаря чипсету Intel Z87, плата поддерживает шесть портов SerialATA 6 Gb/s и позволяет объединить диски в RAID-массивы уровней 0, 1, 5 и 10. Соответствующие порты расположены около чипсета, ориентированы параллельно плоскости платы и окрашены в черный цвет.

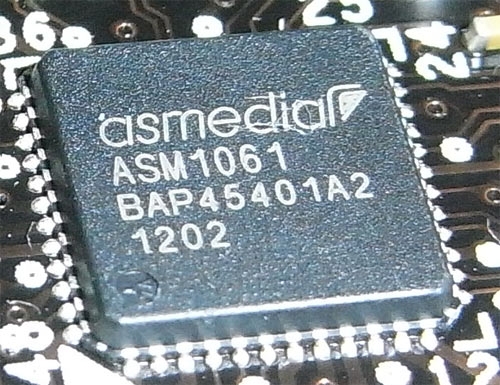

Кроме этого, плата поддерживает еще пару каналов SerialATA 6 Gb/s с помощью дополнительного контроллера ASMedia ASM1061 (соответствующие порты расположены вместе с остальными; крайние слева).

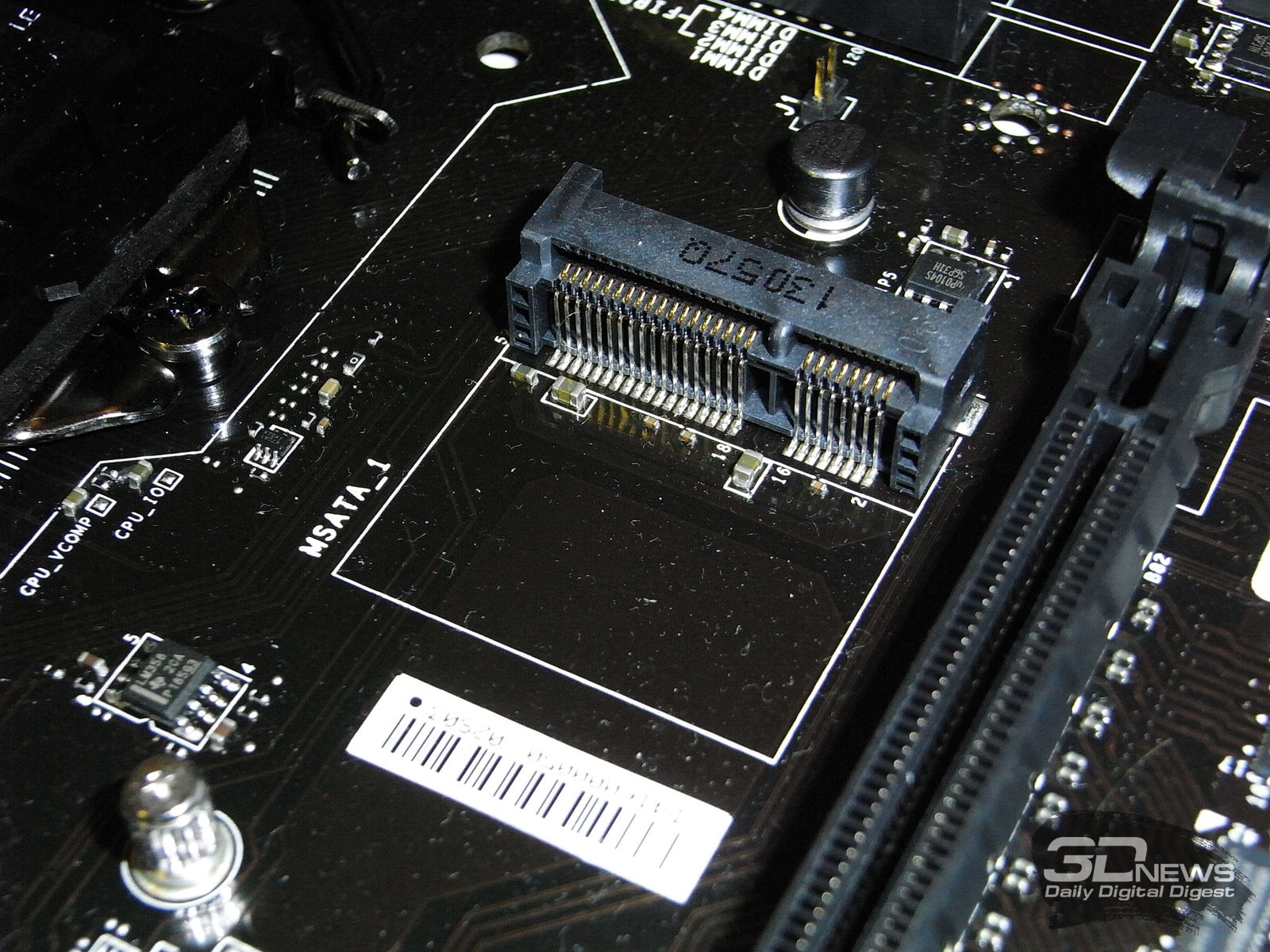

Также между процессорным гнездом и первым PEG-слотом спрятался слот mSATA, который можно использовать для установки SSD-накопителя. При этом стоит иметь в виду, что этот слот делит один канал SerialATA с портом SATA6.

Также на плате установлено восемь портов USB 2.0: два расположены на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Помимо них, плата поддерживает шесть портов USB 3.0, четыре из которых разместились на задней панели, а еще два подключаются при помощи планки (отсутствует в комплекте). Тут же отметим, что программисты MSI реализовали технологию Gaming Device Port, которая улучшает работу с высокоточными игровыми мышками, а инженеры компании не пожалели золота на соответствующие USB-порты.

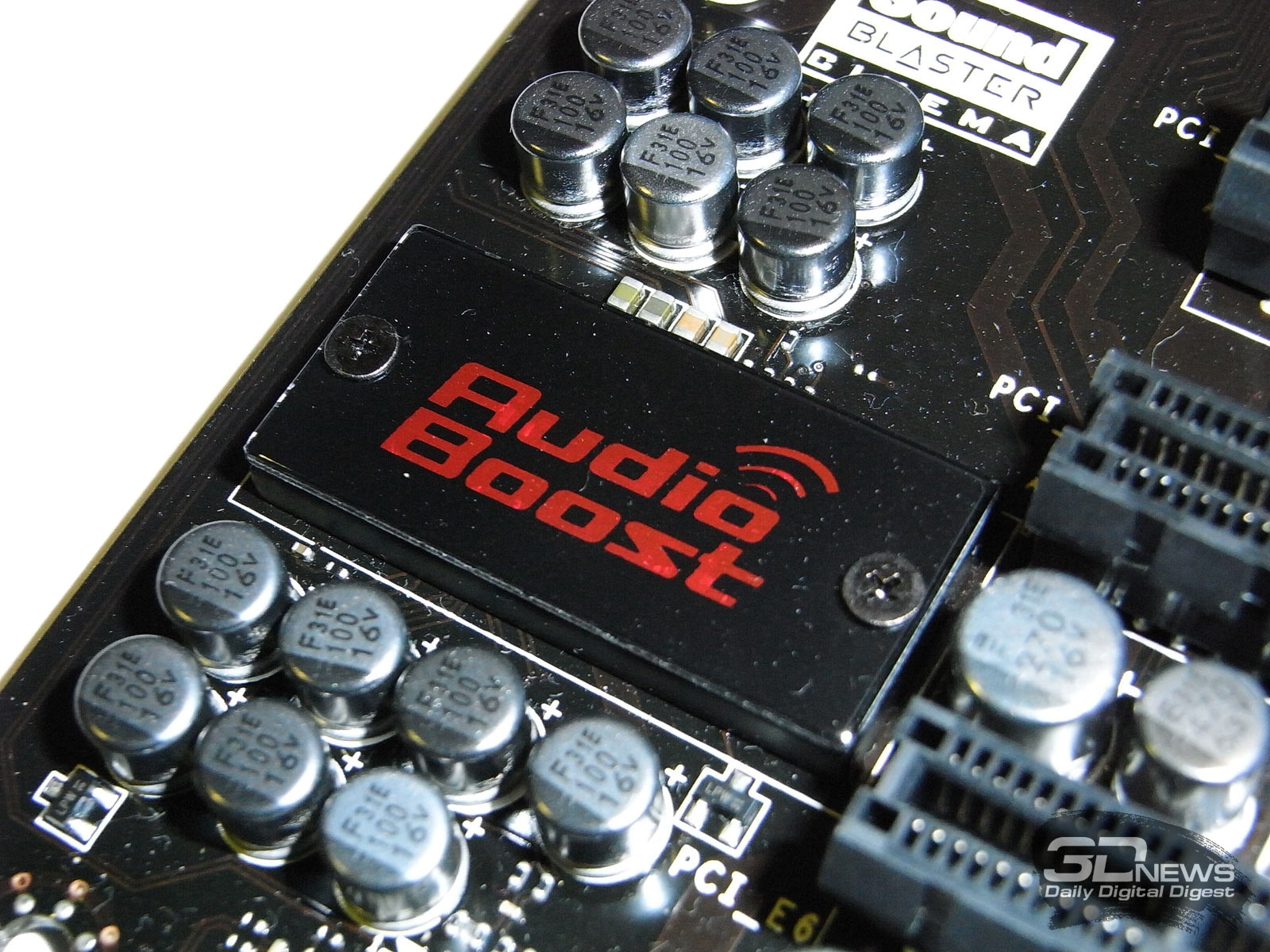

Плата Z87-GD65 имеет восьмиканальный звук, а в качестве кодека выбран чип ALC1150. Представители MSI заявляют о применении очень качественных компонентов в звуковой подсистеме, в результате чего пользователи получат насыщенный звук.

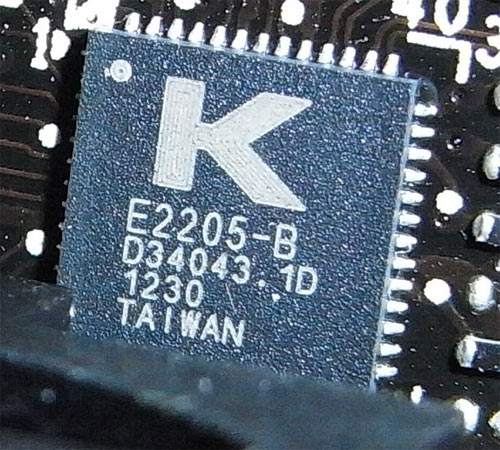

Также на плате установлен высокоскоростной сетевой контроллер Atheros Killer E2205 (Gigabit Ethernet), подключенный к отдельной линии шины PCI Express.

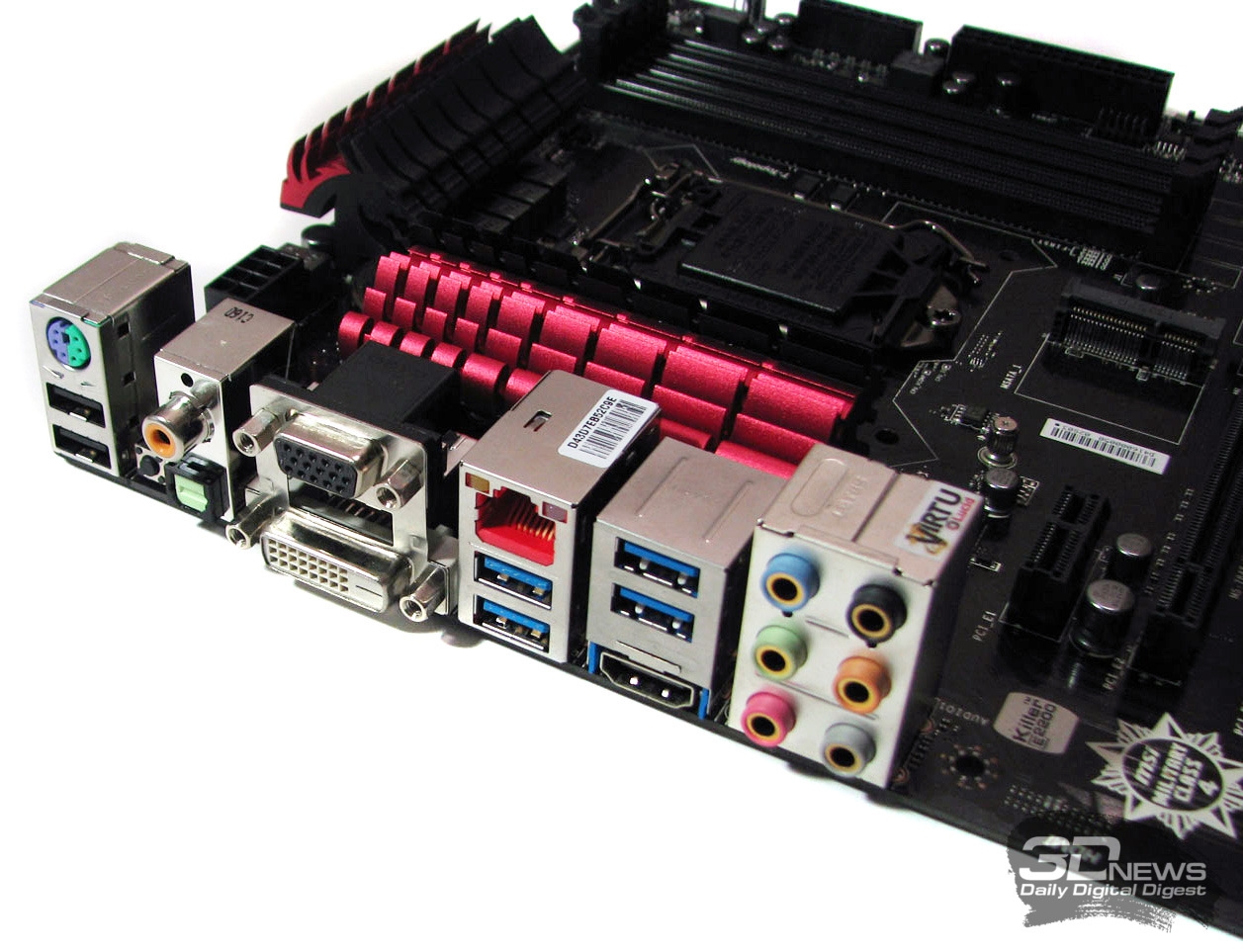

Соответствующий разъем (RJ-45) выведен на заднюю панель платы, которая имеет следующую конфигурацию:

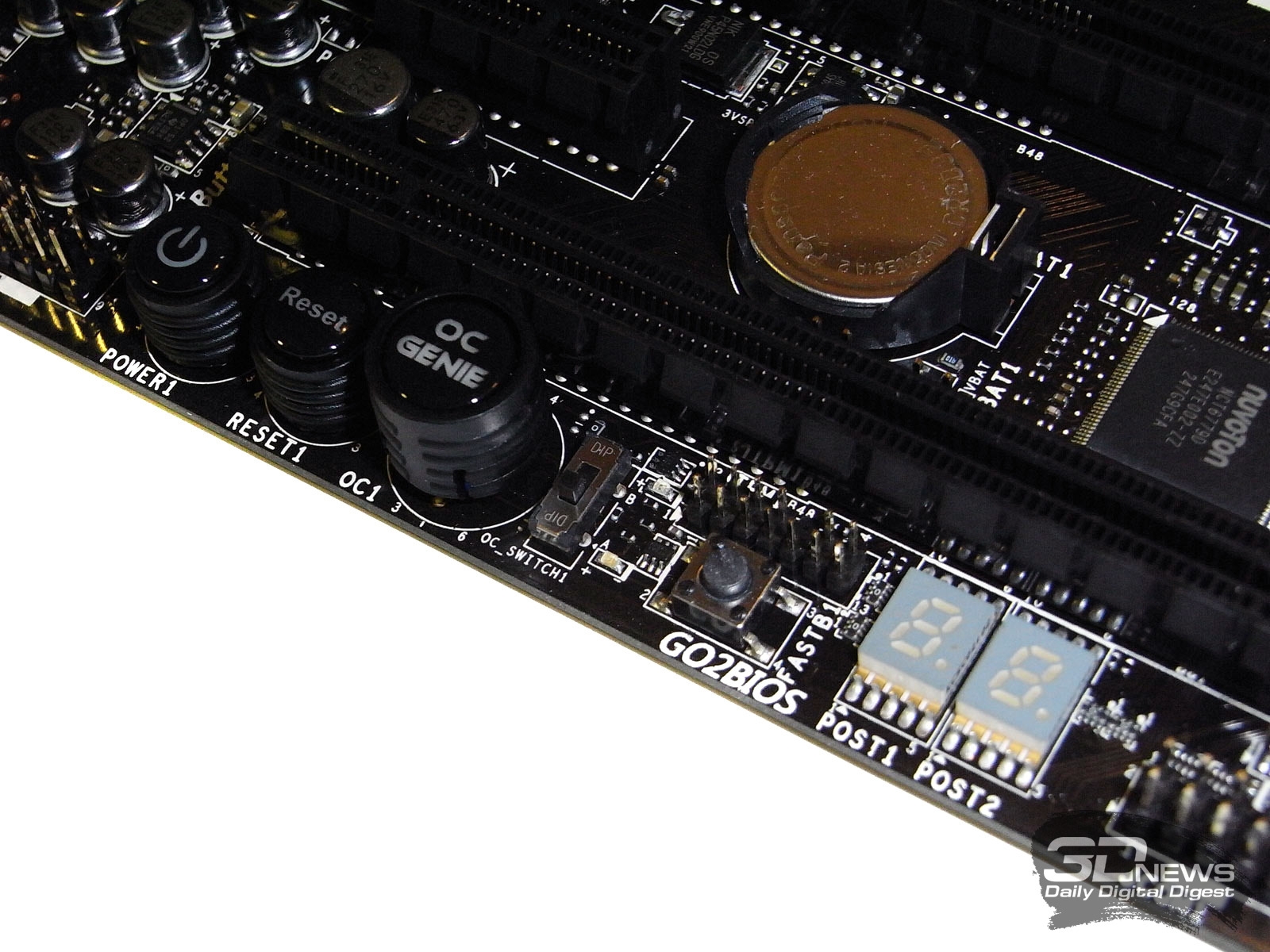

Отметим, что на панели установлены три видеовыхода (VGA, DVI и HDMI), оптический и коаксиальный S/P-DIF-выходы, набор стандартных аудиовыходов, один порт PS/2, а также кнопка сброса настроек BIOS. Есть и еще четыре кнопки. Одна предназначена для старта системы (Power), другая — для перезапуска (Reset), третья называется OC Genie (она служит для запуска одноименной функции автоматического разгона).

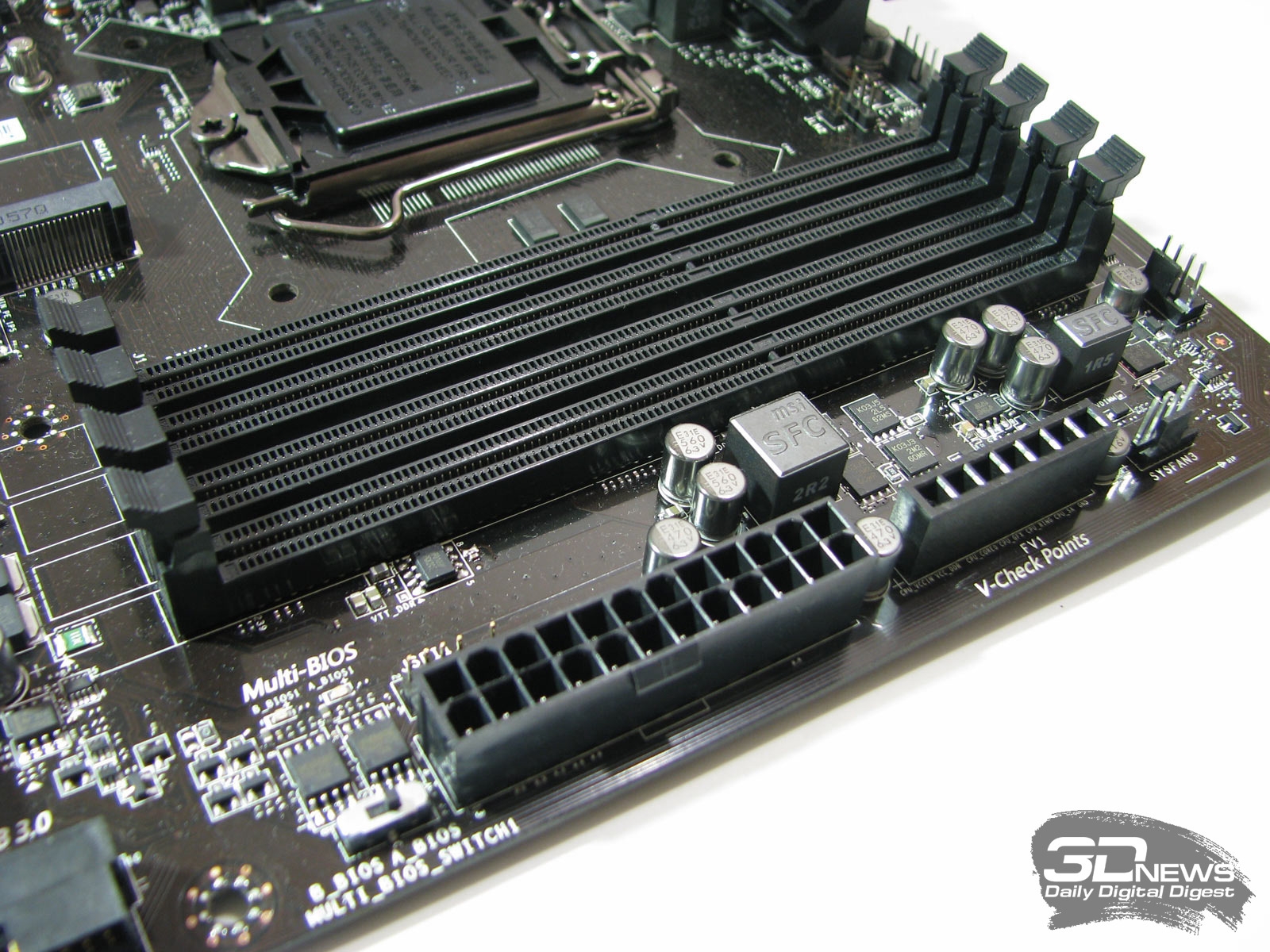

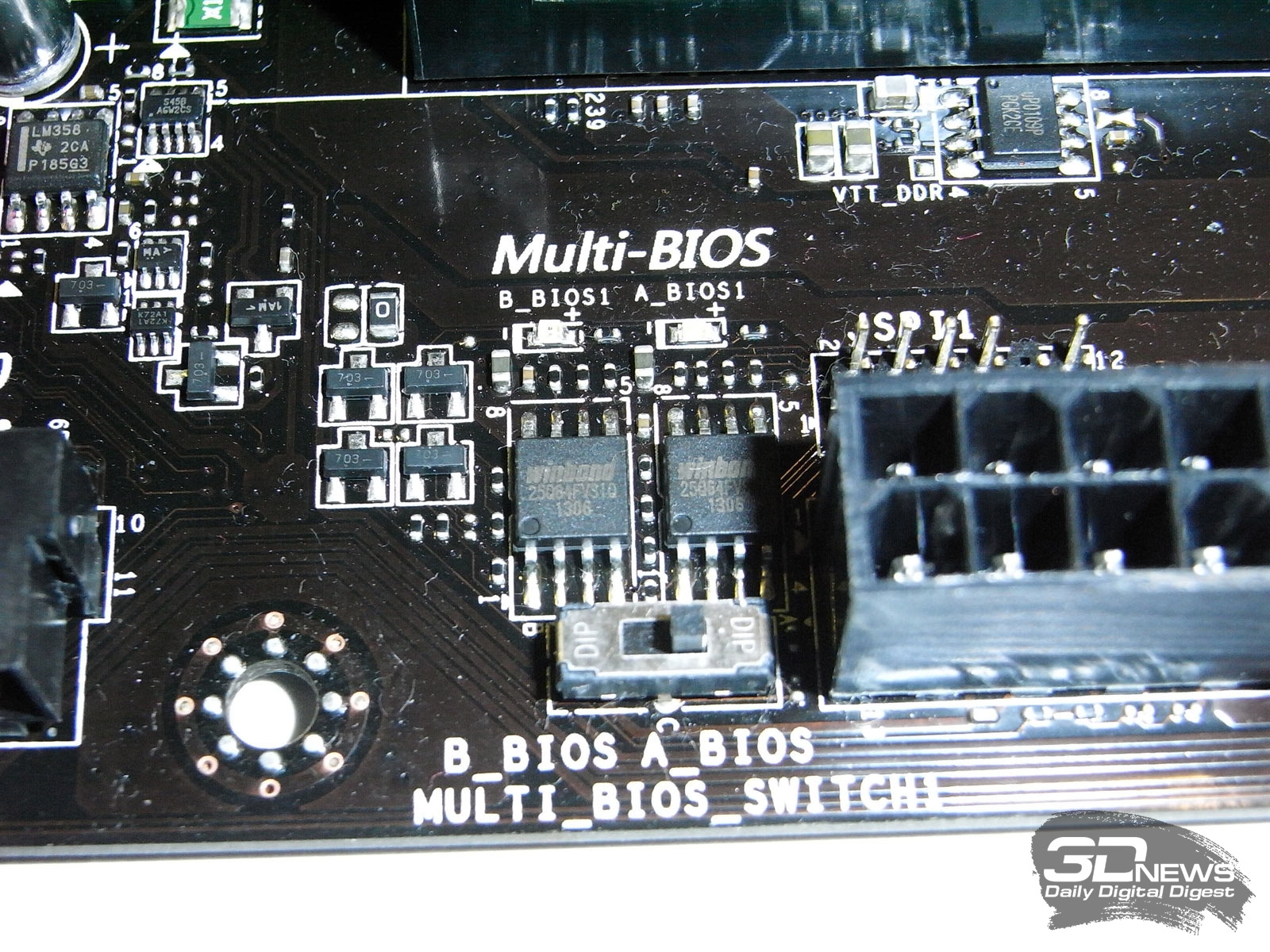

Четвертая кнопка — GO2BIOS — используется для более удобного входа в оболочку BIOS. Рядом с кнопками установлен семисегментный индикатор POST-кодов для первоначальной диагностики системы. Кроме этого, рядом с основным разъемом питания установлены две микросхемы BIOS. Переключение между основной и резервной микросхемами осуществляется при помощи dip-переключателя, который расположен там же.

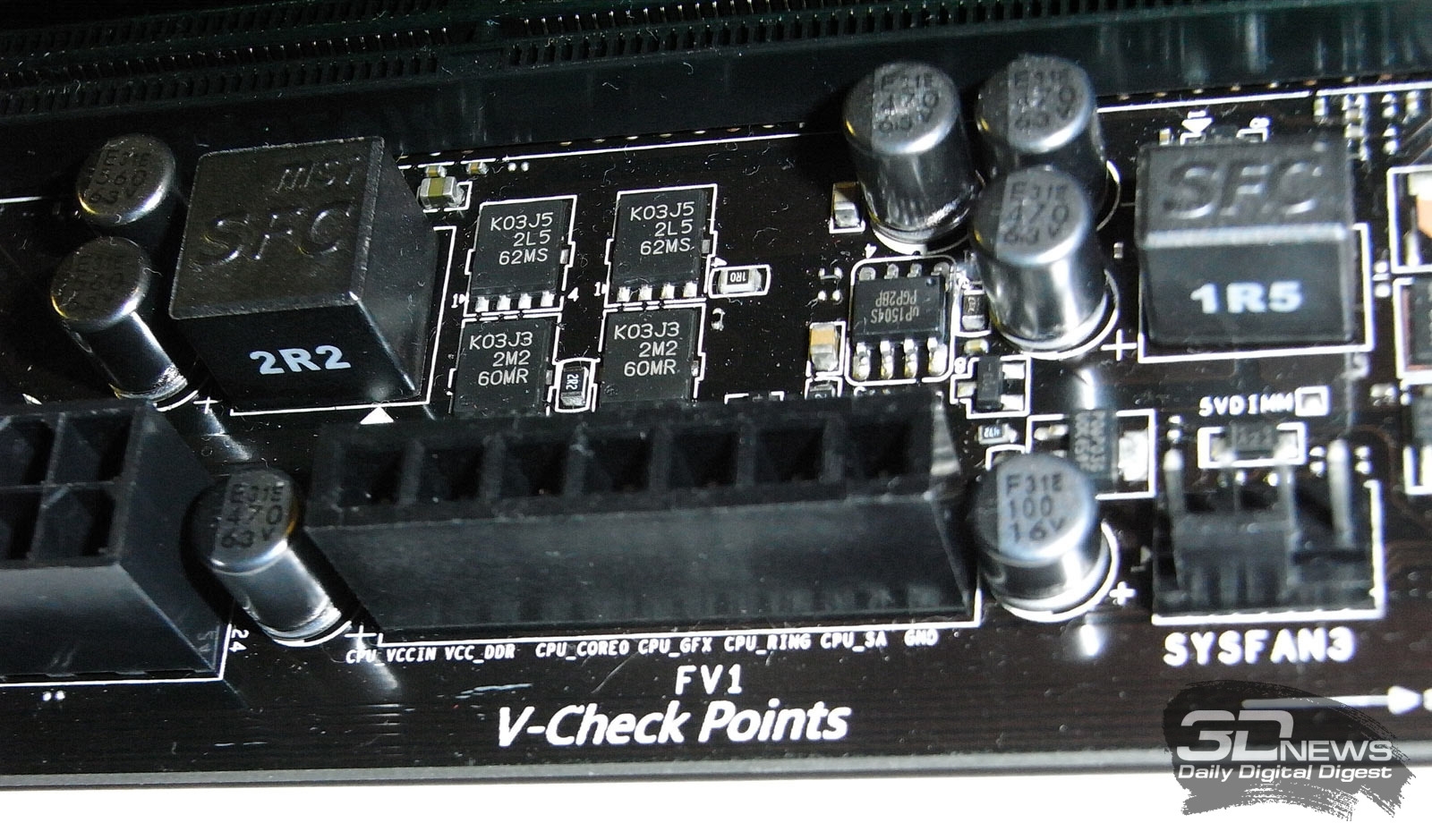

Еще один дополнительный компонент называется CheckPoint: он расположен справа от основного разъема питания и позволяет напрямую измерять рабочие напряжения на плате.

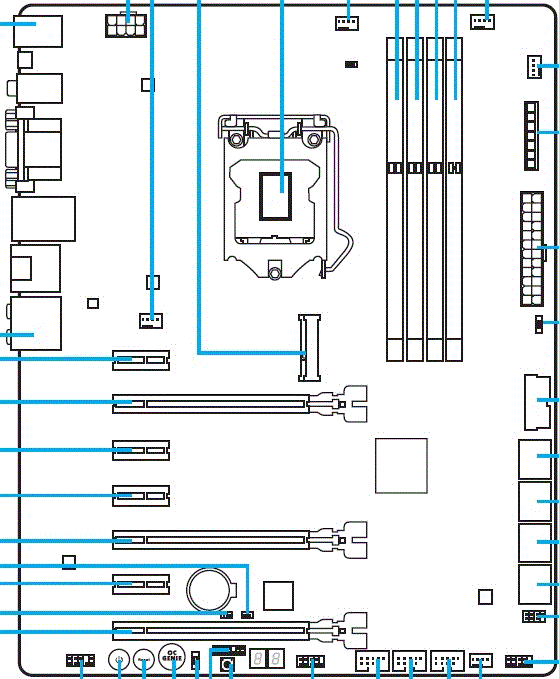

Прежде чем переходить к описанию настроек BIOS, приведем традиционную схему компонентов.
