GeForce GTX 770 в режиме SLI и тест Gainward GeForce GTX 770 Phantom

Напомним, что мы не так давно писали про GeForce GTX 770 по итогам обзора и тестирования референсного образца от NVIDIA.

Процессор GK104, который служит основой трех одночиповых видеоадаптеров в линейке GeForce 600 (GeForce GTX 660 Ti, GTX 670, GTX 680), с появлением GeForce GTX 770 не был отброшен, а сместился на место второго по старшинству чипа в линейке Kepler, для которого он и был предназначен с самого начала, в то время как GK110 занимает флагманскую позицию в GTX 780. В связи с этим логично ожидать, что и GeForce GTX 760 Ti, который неизбежно появится вслед за 70-й моделью в линейке GeForce 700, также получит чип GK104.

С технической точки зрения GTX 770 представляет собой продукт всесторонней модернизации бывшего флагмана NVIDIA, GeForce GTX 680. Кристалл GK104, обнаруженный в референсном образце карты, принадлежит к новой версии и работает на более высокой тактовой частоте. В GTX 770 NVIDIA впервые применила микросхемы памяти с номинальной тактовой частотой 7 ГГц и включила в спецификации вариант адаптера с 4 Гбайт RAM. Список изменений дополнила технология динамического изменения частоты и напряжения на процессоре GPU Boost 2.0.

В общем, если GeForce GTX 680 стал хорошей флагманской видеокартой, несмотря на то, что NVIDIA была вынуждена возложить на чип GK104 бремя главного GPU в семействе Kepler, то GTX 770 еще лучше выглядит в качестве второго по старшинству видеоадаптера линейки GeForce 700. Отрадно, что хотя апгрейд GTX 680 до GTX 770 вызвал определенное повышение розничных цен на устройства, по большей части ценовые диапазоны старой и новой моделей перекрываются. Кроме того, со времени выхода GTX 680 стоимость видеокарт на базе GK104 ощутимо снизилась, и недорогой вариант GTX 770 в московских интернет-магазинах можно купить уже за 13 тыс. рублей.

GeForce GTX 770, как и его предшественник, сам по себе обладает весьма высокой производительностью, которой на сегодня вполне достаточно даже для самых ресурсоемких игр при разрешении 1920х1080. Однако передовые в отношении графики релизы 2013 года (Far Cry 3, Crysis 3, Metro: Last Light) уже начали двигать планку системных требований вверх после долгого застоя в эволюции игровой графики, когда видеокарта класса GeForce GTX 680 или Radeon HD 7970 покрывала с запасом потребности почти любой игры класса ААА. Как следствие, появилась потребность в дополнительной производительности в самых тяжелых графических режимах, таких как 2560х1440, особенно с полноценным сглаживанием типа MSAA (мультисемплинг) или даже SSAA (суперсемплинг). Между прочим, удивительно, что последний метод вновь начал применяться в играх после стольких лет доминирования MSAA. Из наиболее известных примеров можно назвать Metro: Last Light и Tomb Raider. По-видимому, повышенная ресурсоемкость MSAA в сочетании с графическими движками отложенного рендеринга (Deferred Rendering) просто развязала разработчикам руки для того, чтобы внедрить алгоритм еще более требовательный, зато производящий наилучший результат среди всех возможных.

В общем, видеокарта на одиночном GPU GK104 уже перестала быть пределом мечтаний геймера. Чтобы получить более высокую производительность, NVIDIA предлагает GeForce GTX 780 на флагманском GPU GK110, а еще выше стоит двухчиповый GTX 690. Он, как и другие адаптеры линейки GeFore 600, которым производитель еще не предложил прямой замены в 700-й серии, по-прежнему выпускается и наличествует в продаже. Вот только, в отличие от стоимости массовых однопроцессорных видеокарт на GK104, цена на GTX 690 за прошедший год изменилась не столь существенно. В московских интернет-магазинах она по-прежнему не опускается ниже отметки 30 тыс. рублей. Сравнимых денег стоит и Radeon HD 7990, на котором можно с экономить от силы 500 рублей по сравнению с GTX 690.

В такой ситуации более выгодно собирать конфигурацию SLI или CrossFireX на базе двух отдельных видеокарт. И это вовсе не обязательно должна быть топовая модель, которой в случае видеокарт NVIDIA является GeForce GTX 780 (не берем в расчет GTX TITAN — это единственный игрок в своей очень специфической лиге). Кстати, сборку из двух GTX 780 мы уже протестировали в одном из предыдущих обзоров. Теперь очередь дошла и до GTX 770. Интересно не только оценить эффективность такой системы с экономической точки зрения, но и просто проверить, как обновленная версия чипа GK104, позволившая увеличить тактовые частоты, быстрая память и прочие нововведения GTX 770 отразились на производительности тандема. В предыдущем раунде GeForce GTX 690 и Radeon HD 7990 сыграли вничью, а замена двухголовой карты NVIDIA на отдельные GTX 680 практически ничего не меняет, как мы показали еще в то время, когда GTX 690 только появился в продаже. Посмотрим, сможет ли GTX 770 нарушить установившееся равновесие.

⇡#Gainward GeForce GTX 770 Phantom — технические характеристики, комплект поставки, цена

Для сборки SLI-конфигурации на базе двух GeForce GTX 770 мы выбрали, с одной стороны, референсный видеоадаптер от NVIDIA, а с другой — оригинальную карту от Gainward. Пользуясь увеличенным оверклокерским потенциалом, который принесла новая версия чипа GK104 в GTX 770, производитель существенно увеличил тактовую частоту GPU — с 1046 до 1150 МГц. Boost Clock возросла с 1085 до 1202 МГц. Частота видеопамяти осталась неизменной — 7010 МГц. Мы проверим производительность карты Gainward на ее заводских настройках, но тестирование SLI-конфигурации будет проходить на референсных частотах у обеих карт.

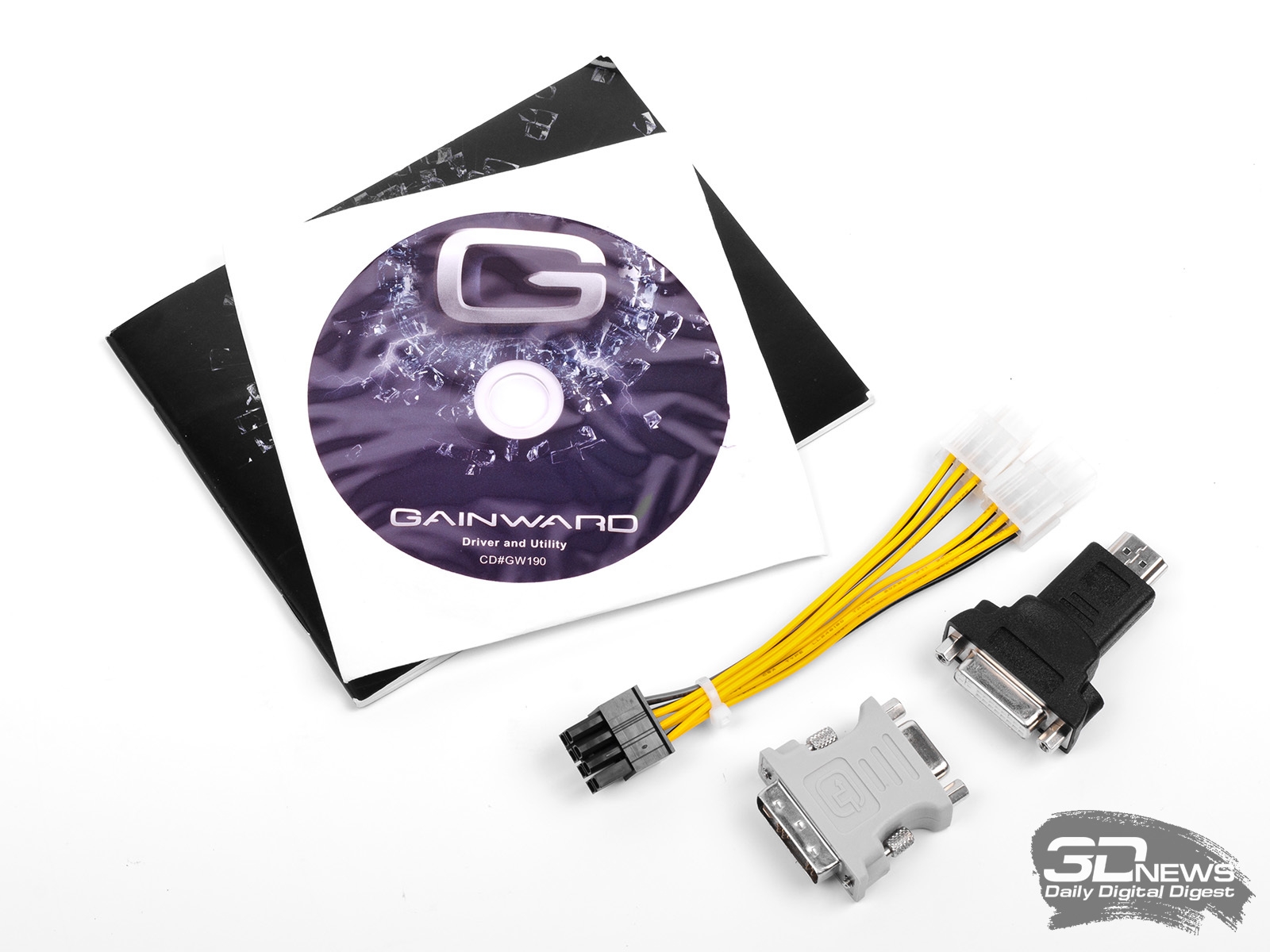

Видеокарта поставляется со скромным комплектом аксессуаров, что типично для топовых видеокарт последнего времени: бумажная документация, диск с ПО, адаптер питания, переходники с интерфейса DVI на VGA и с DVI на HDMI.

По причине заводского разгона Gainward GeForce GTX 770 Phantom дороже, чем самые доступные версии GTX 770, — от 14 тыс. рублей и выше.

⇡#Конструкция

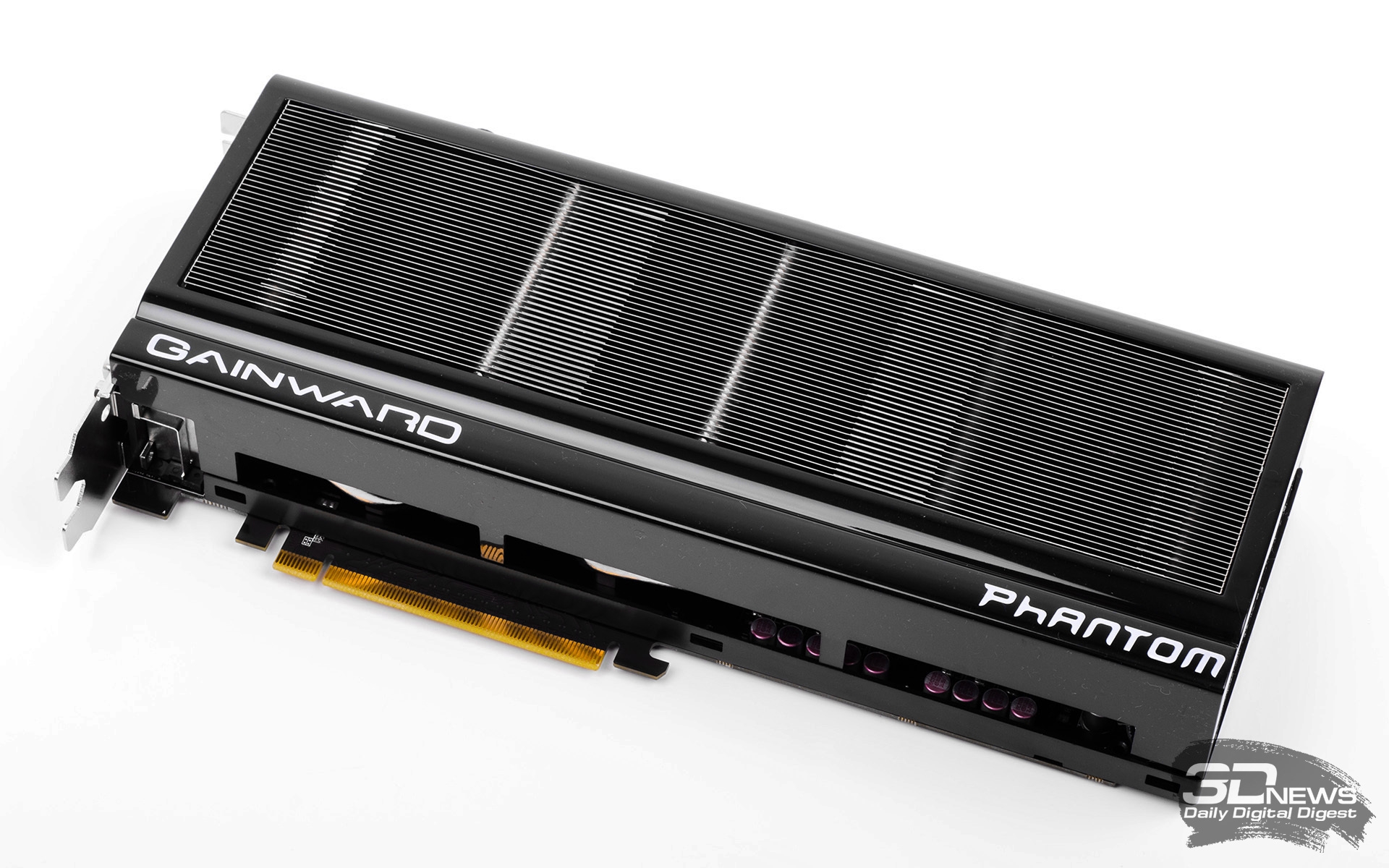

Главная отличительная черта видеокарты — система охлаждения оригинальной конструкции. Все видеокарты Gainward серии Phantom называются так из-за того, что вентиляторы кулера скрыты за радиатором и, соответственно, засасывают воздух сквозь ребра, а не продувают, как в классической конструкции. Трудно сказать, есть ли практическое преимущество у такого решения, но смотрится оно эффектно. Если видишь такой адаптер впервые, то можно даже подумать, что система охлаждения — пассивная, а это, разумеется, невозможно для видеокарты с такими спецификациями.

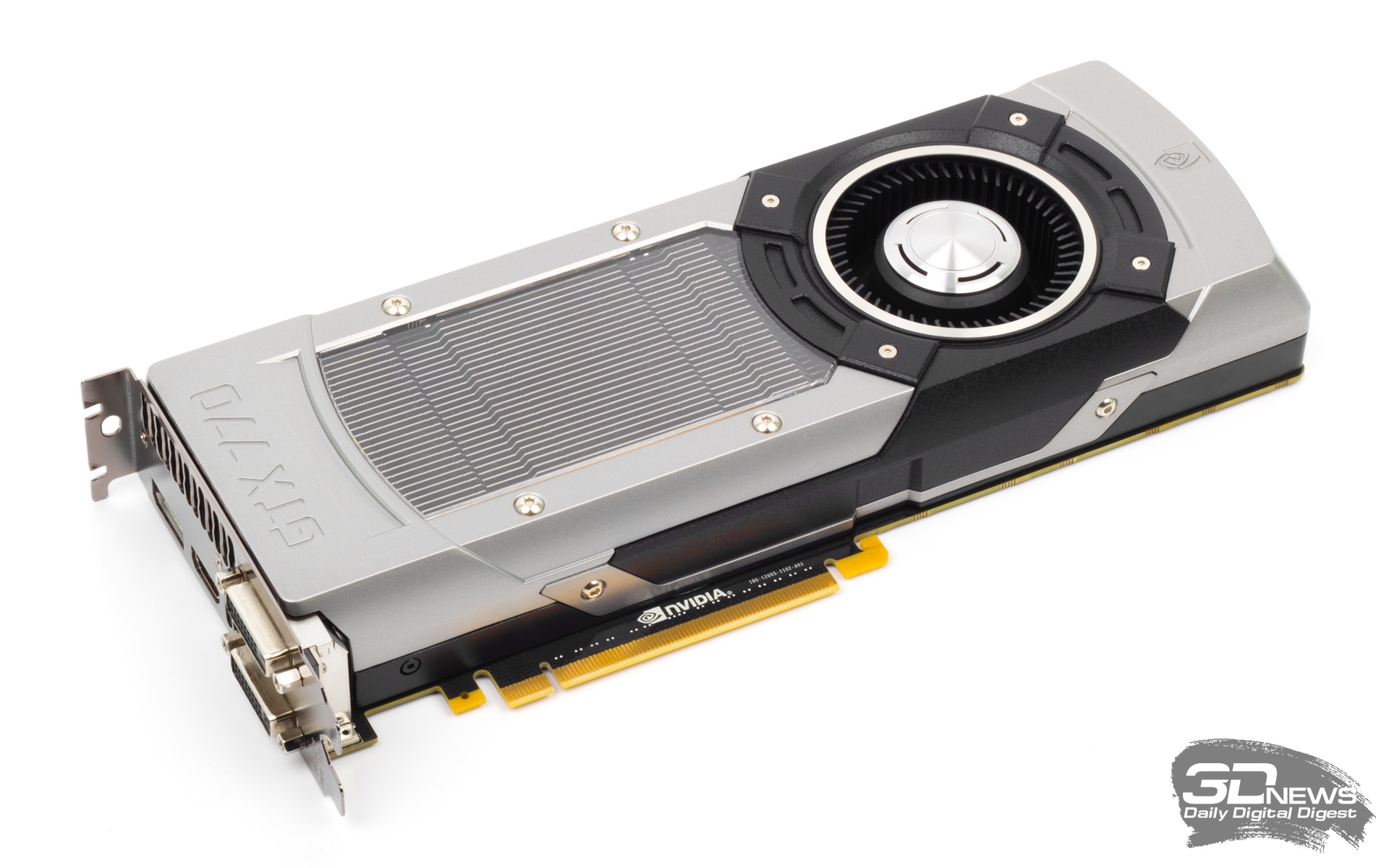

Gainward GeForce GTX 770 Phantom		NVIDIA GeForce GTX 770
Gainward GeForce GTX 770 Phantom		NVIDIA GeForce GTX 770

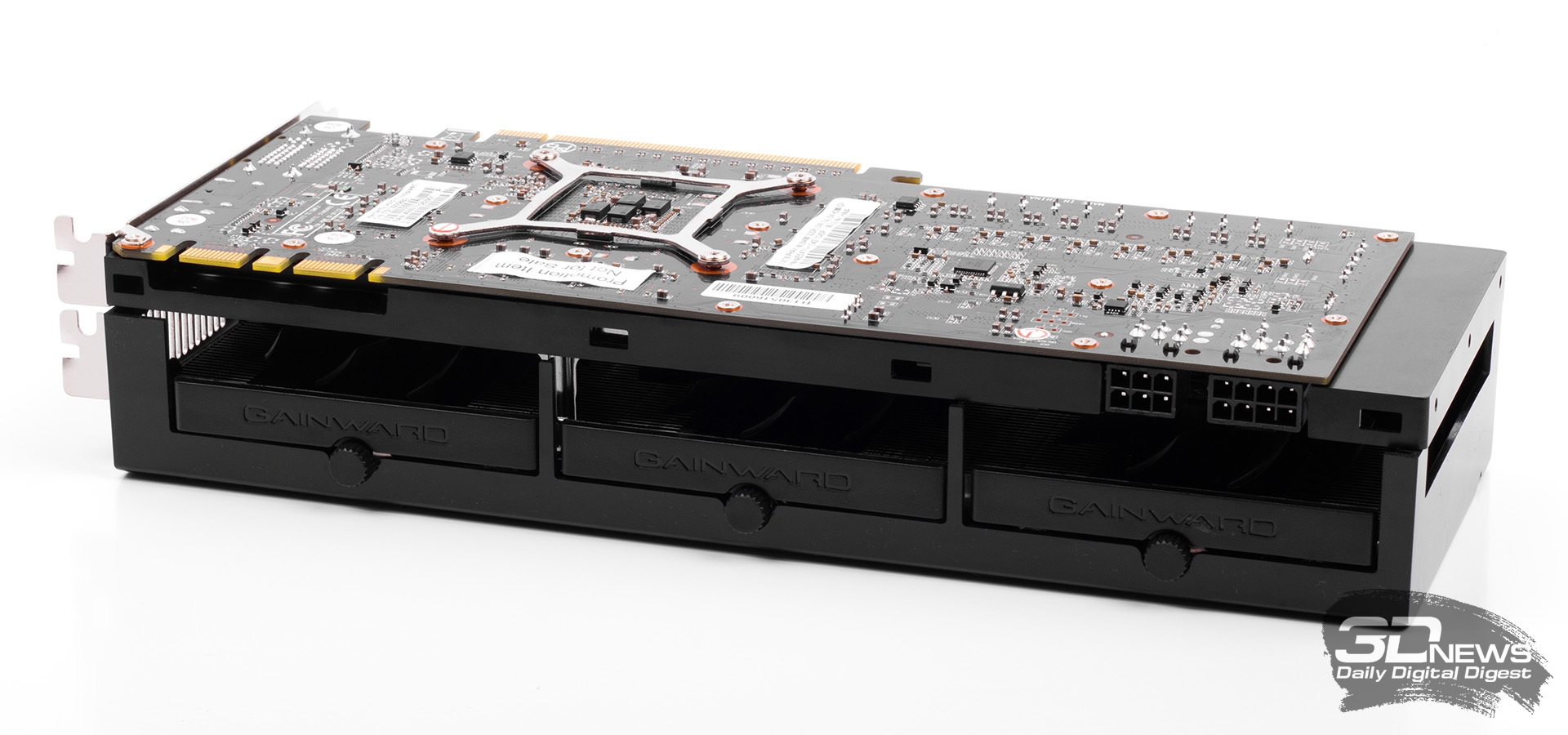

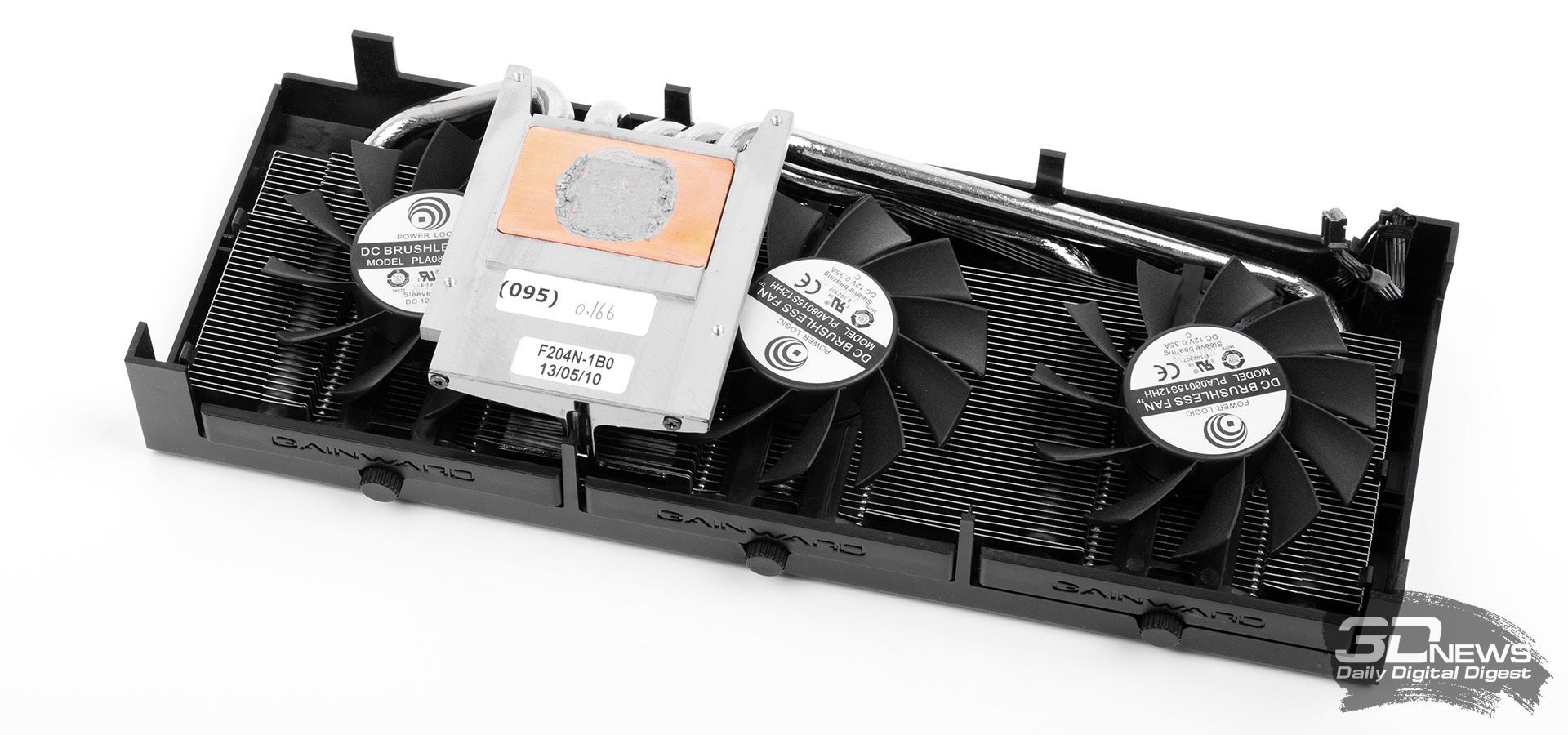

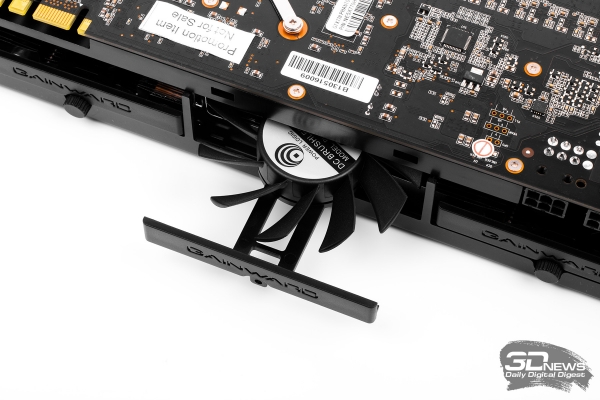

Также привлекают внимание три винта с крупными головками на кожухе адаптера. Оказывается, каждый винт держит на месте один из вентиляторов, которые вынимаются из мест крепления, как жесткие диски из слотов в сервере или NAS. Конечно, вынимать вентиляторы «на горячую» никому не нужно, зато очень удобно чистить кулер от пыли, которая в нем неминуемо скопится в процессе эксплуатации.

Gainward GeForce GTX 770 Phantom

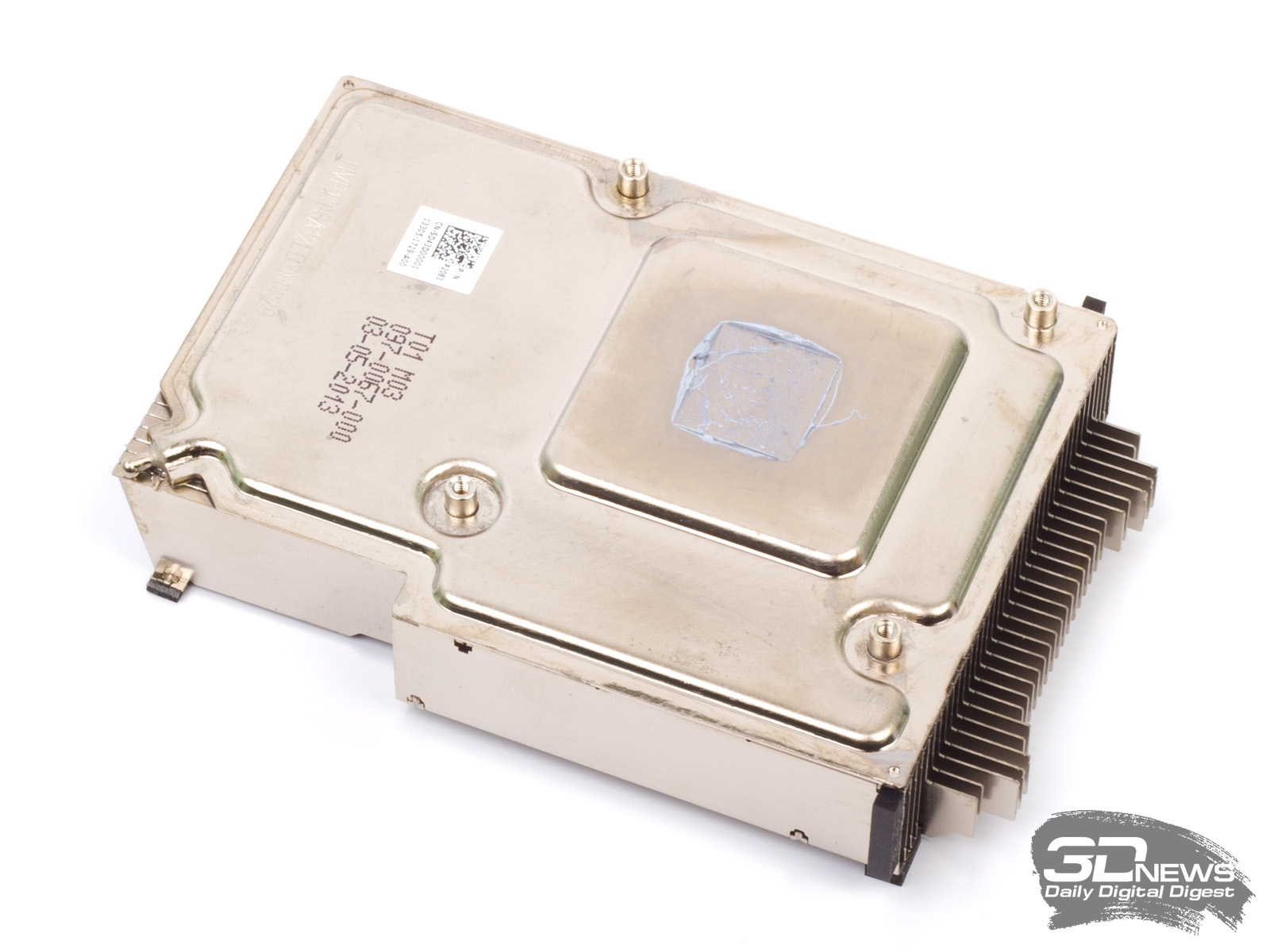

Немаленькая площадь радиатора обслуживается пятью тепловыми трубками, а в основании лежит медная пластина. Здесь нужно отметить, что концы тепловых трубок лишь с одной стороны контактируют с основанием — другая свободна. Теплопроводность системы наверняка бы улучшилась, если бы площадь контакта была выше.

Кстати, кулер работает весьма тихо, если закрыть глаза на тот факт, что при старте системы крыльчатки несколько секунд вращаются на полной скорости.

Gainward GeForce GTX 770 Phantom

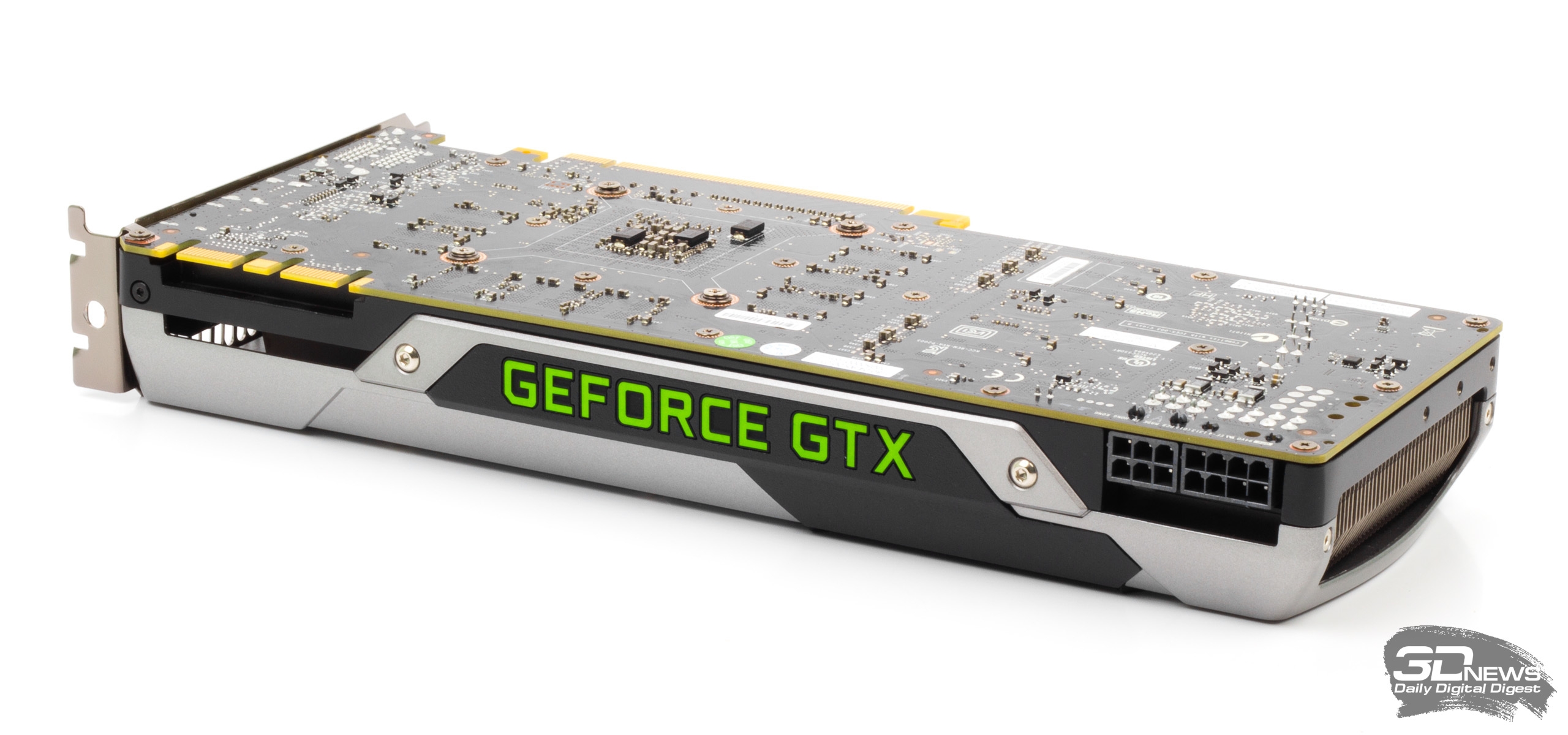

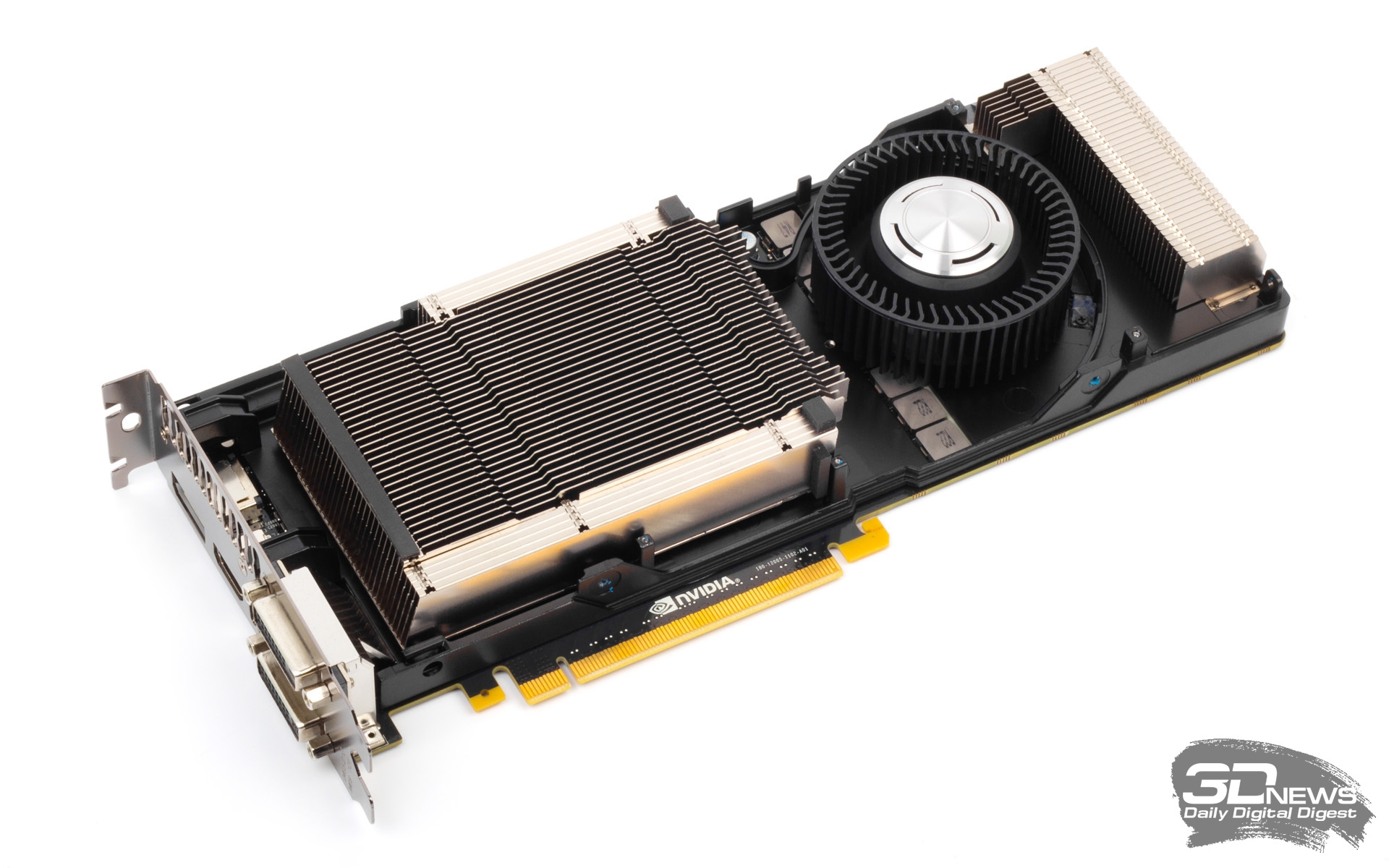

NVIDIA GeForce GTX 770

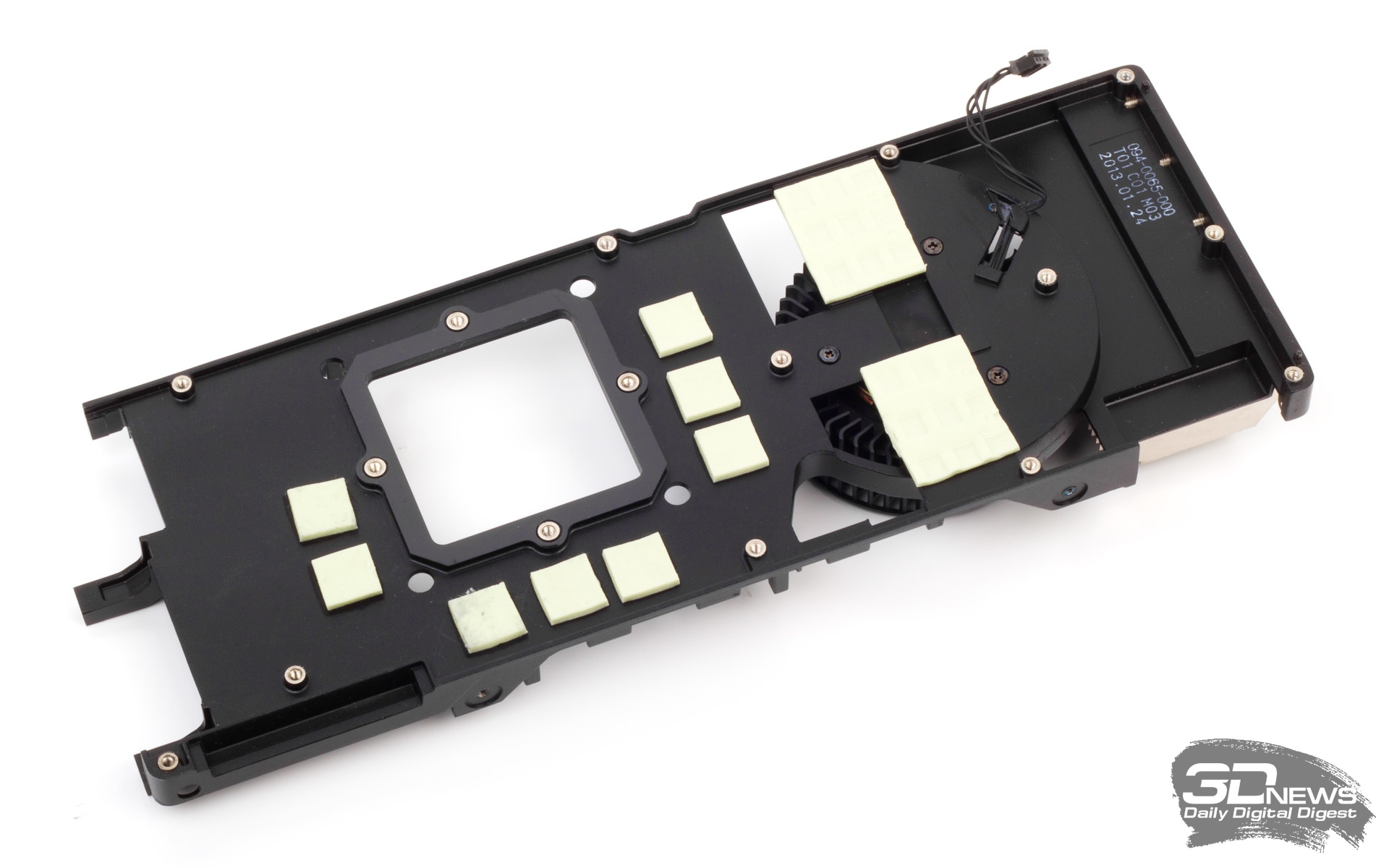

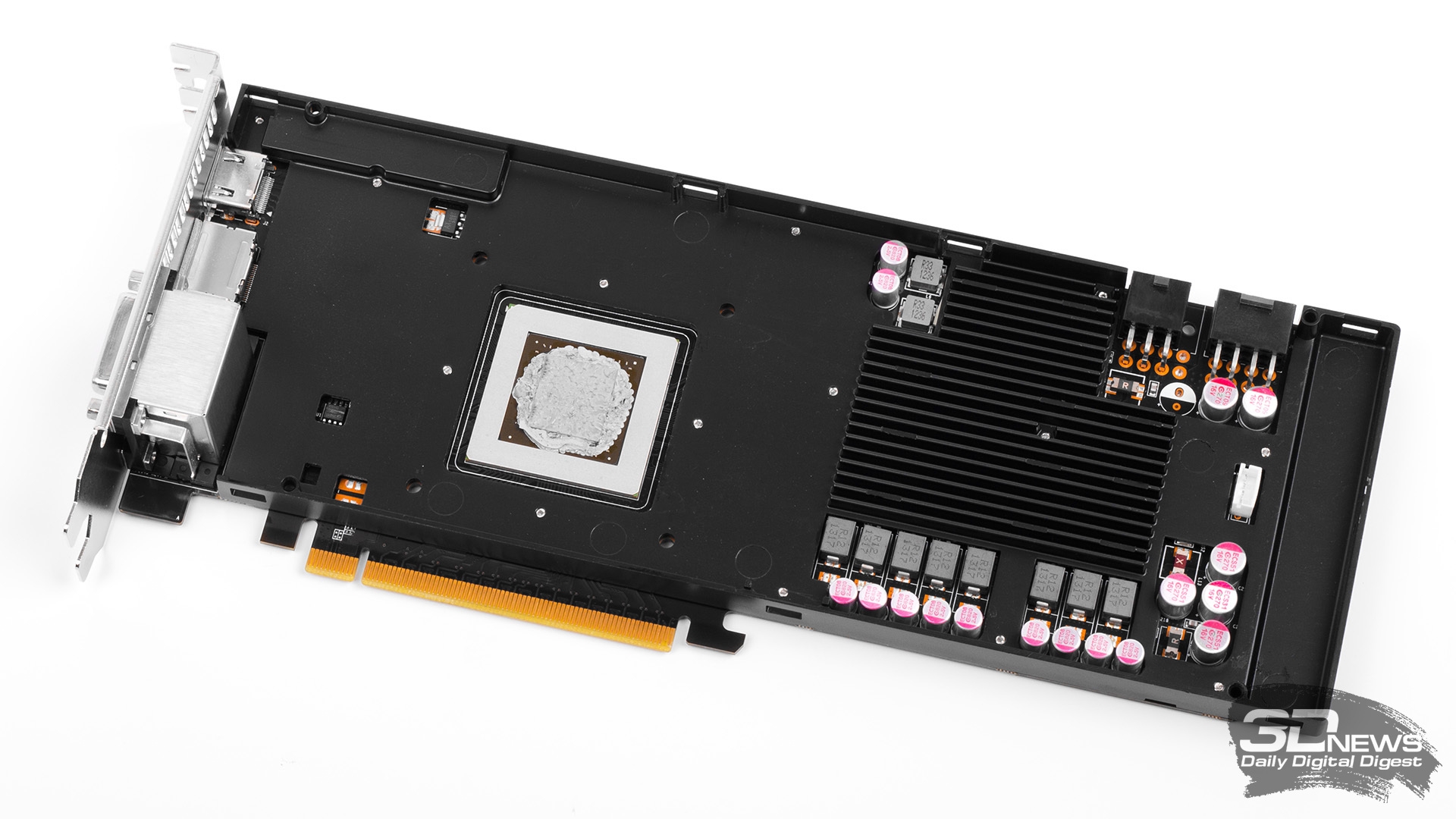

Лицевая поверхность платы полностью покрыта алюминиевой пластиной, которая отводит тепло от микросхем памяти и элементов системы питания. В месте расположения последних на пластине видны невысокие ребра.

Gainward GeForce GTX 770 Phantom

NVIDIA GeForce GTX 770

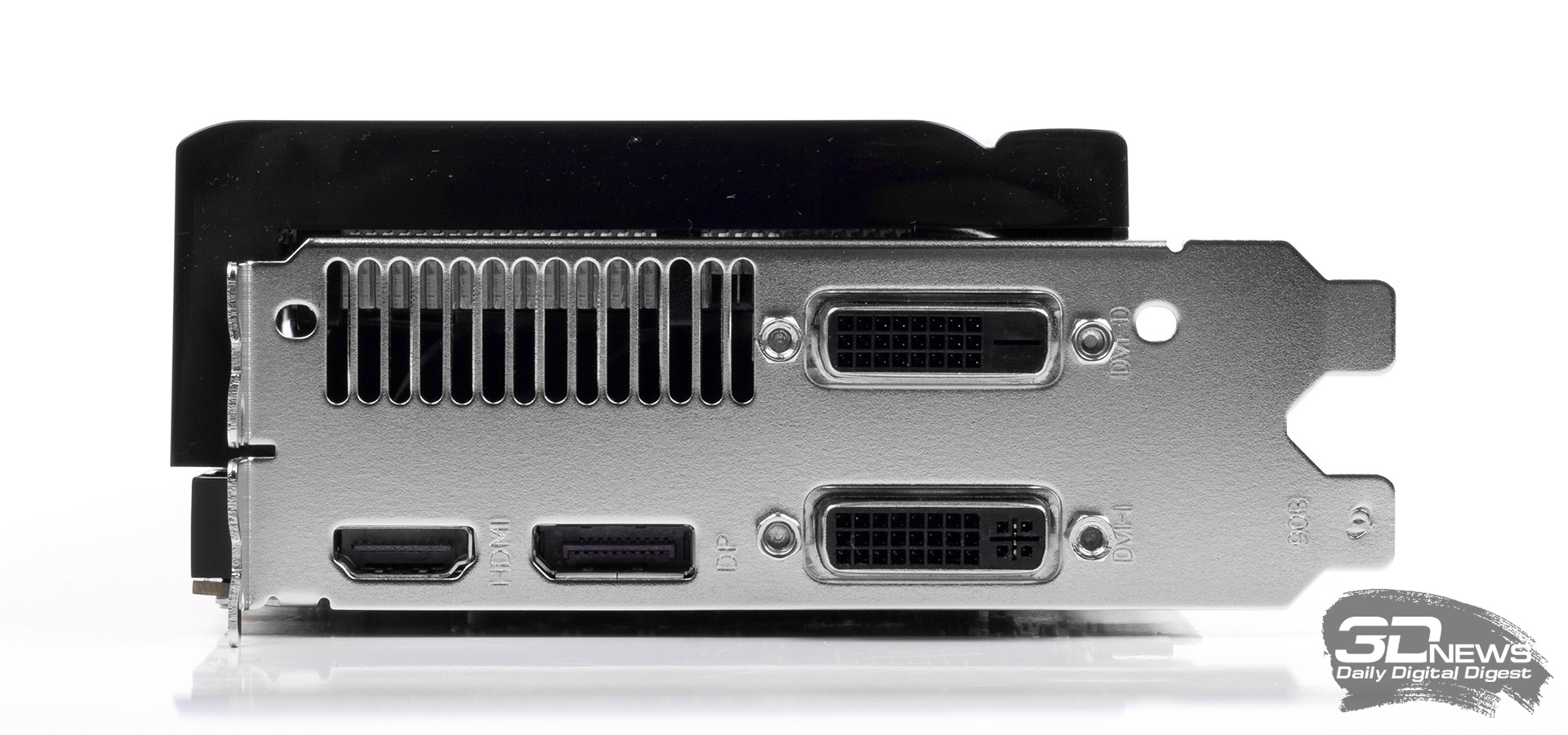

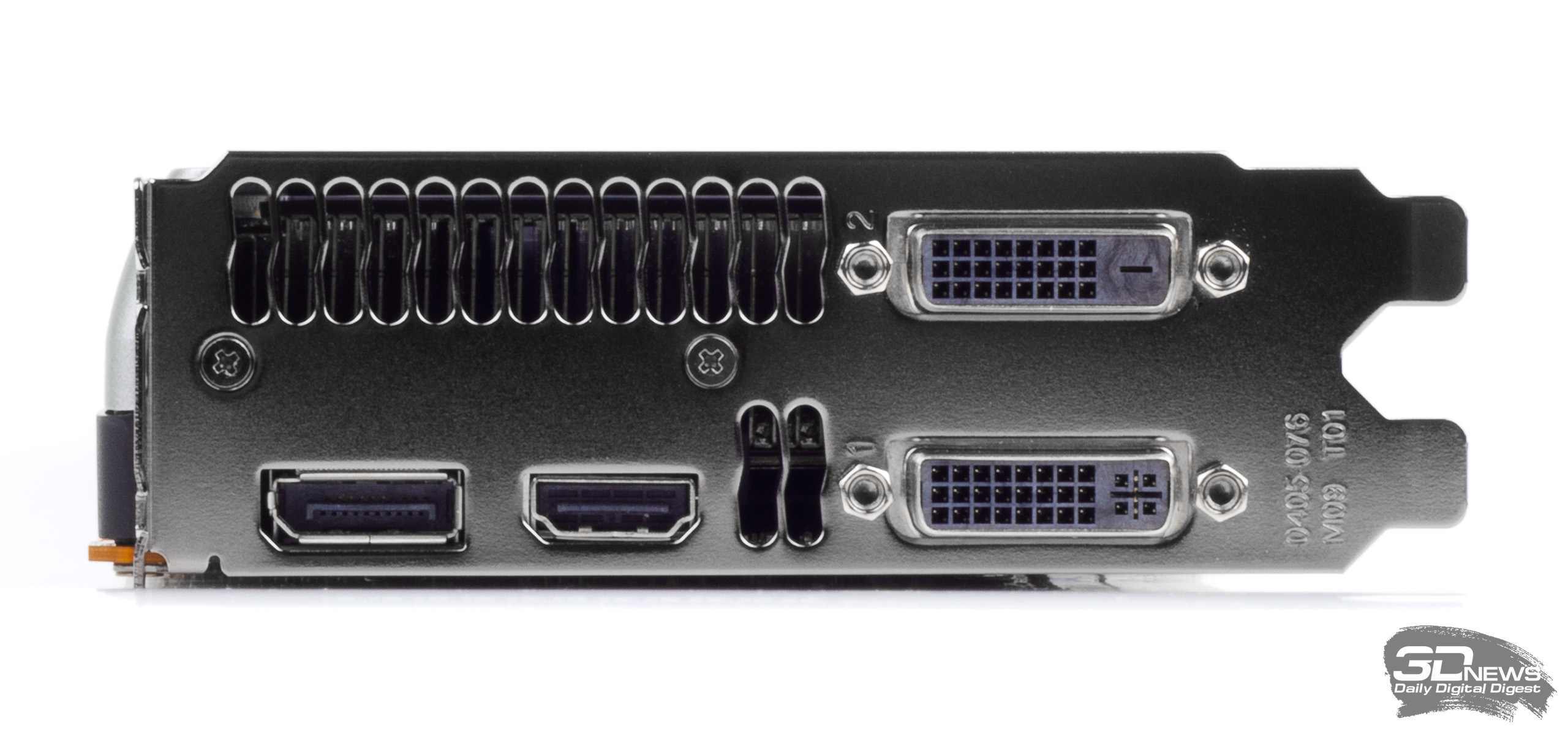

По набору видеоинтерфейсов Gainward GeForce GTX 770 Phantom не отличается от своего аналога референсного дизайна: два порта DVI, полноформатные версии HDMI и DisplayPort.

Gainward GeForce GTX 770 Phantom

NVIDIA GeForce GTX 770

⇡#Плата

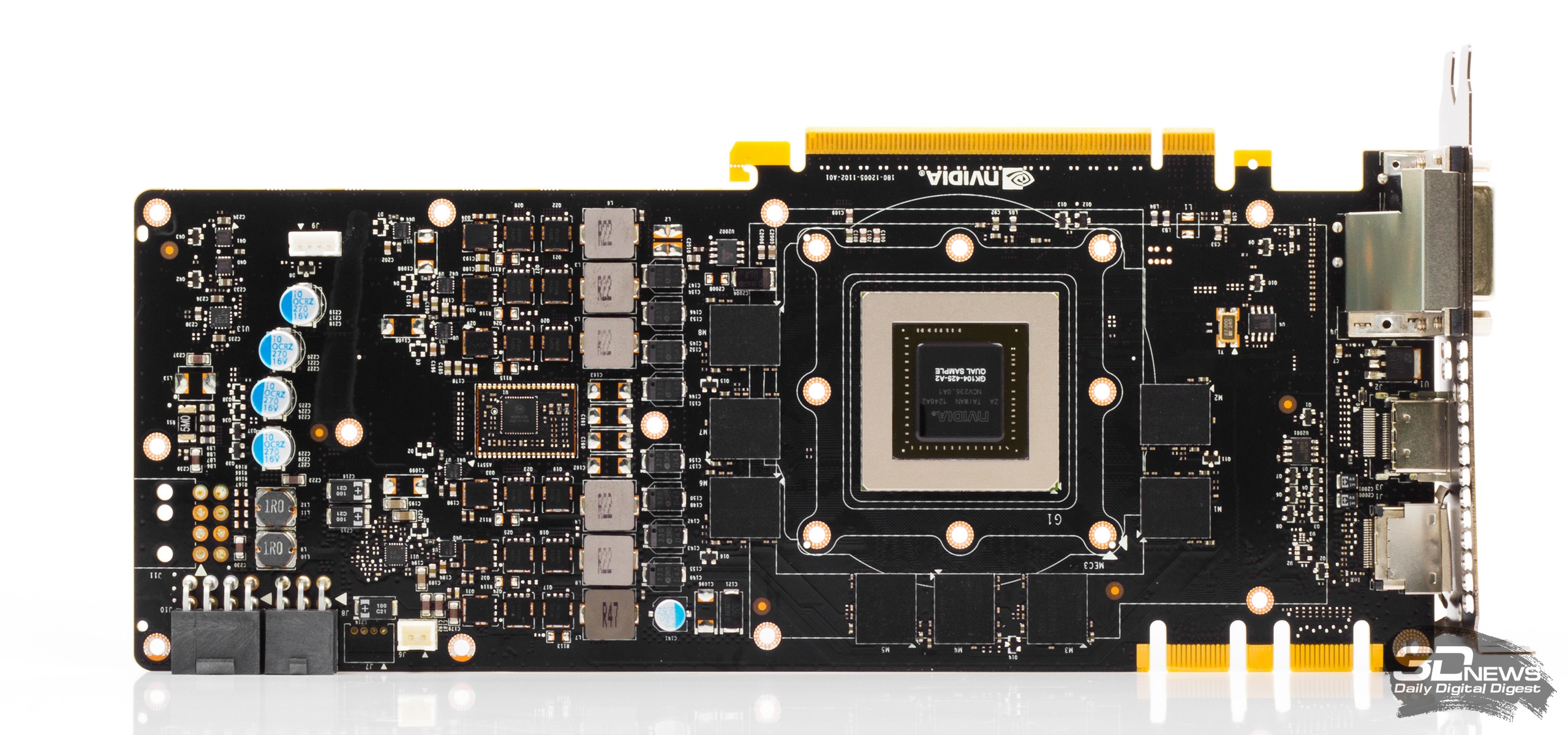

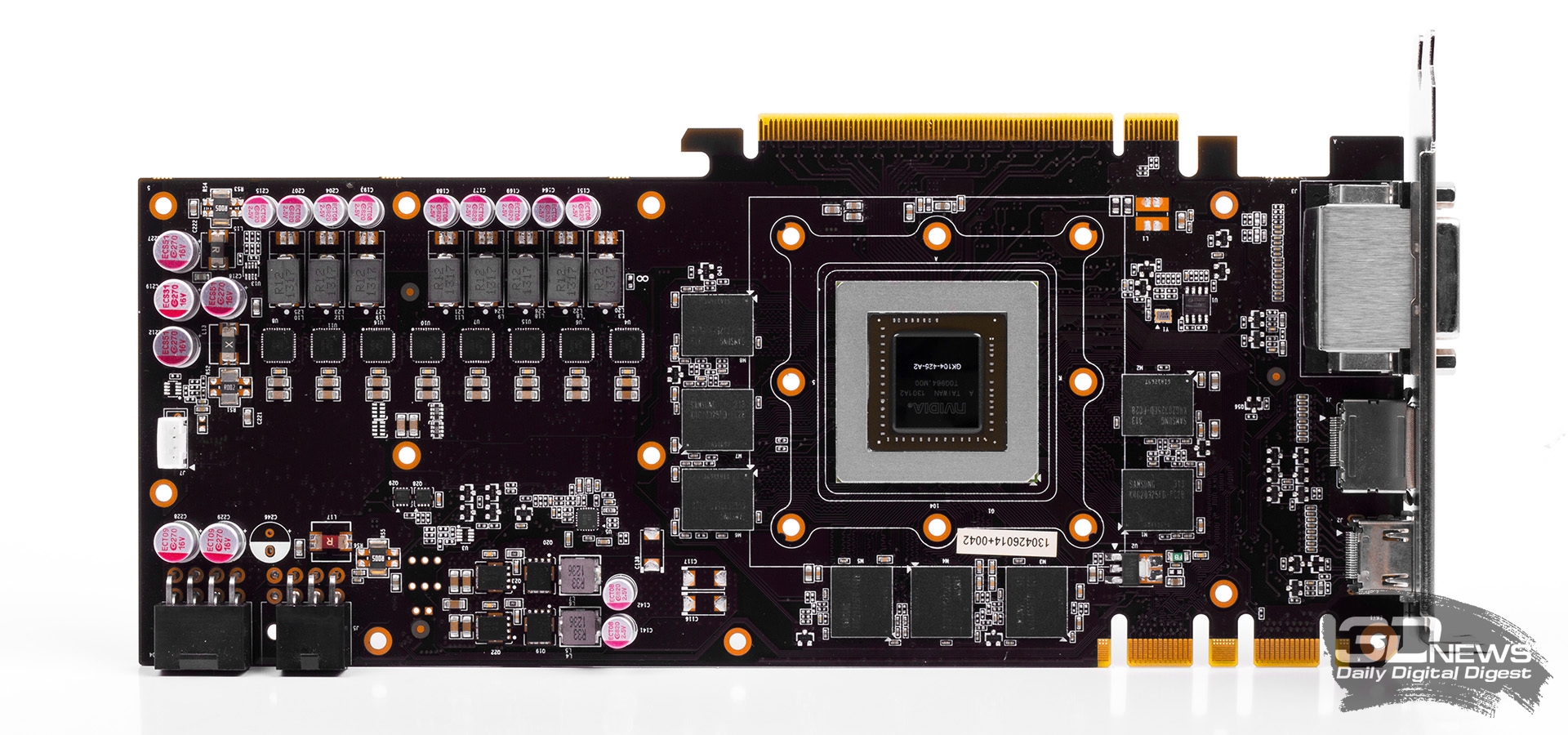

Gainward GeForce GTX 770 Phantom построена на печатной плате оригинального дизайна. По сравнению с платой референсного образца она обладает усиленной системой питания, которая включает восемь фаз для GPU и две — для видеопамяти. Формула референсной платы — 5+1. Напряжение на графическом процессоре регулируется контроллером ON NCP4208.

Для микросхем Samsung, которые составляют кадровый буфер, эффективная тактовая частота 7 ГГц является номинальной.

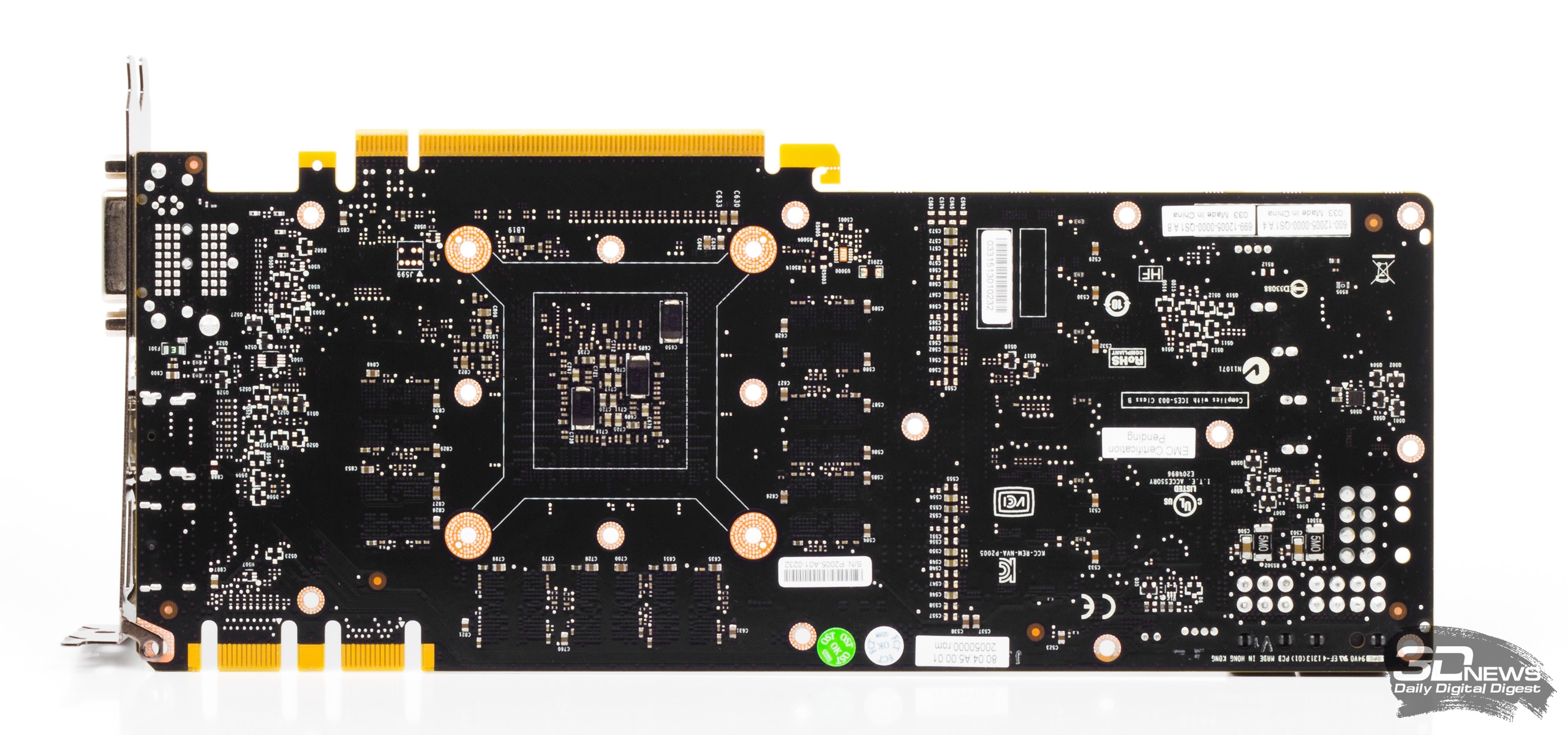

Gainward GeForce GTX 770 Phantom		NVIDIA GeForce GTX 770

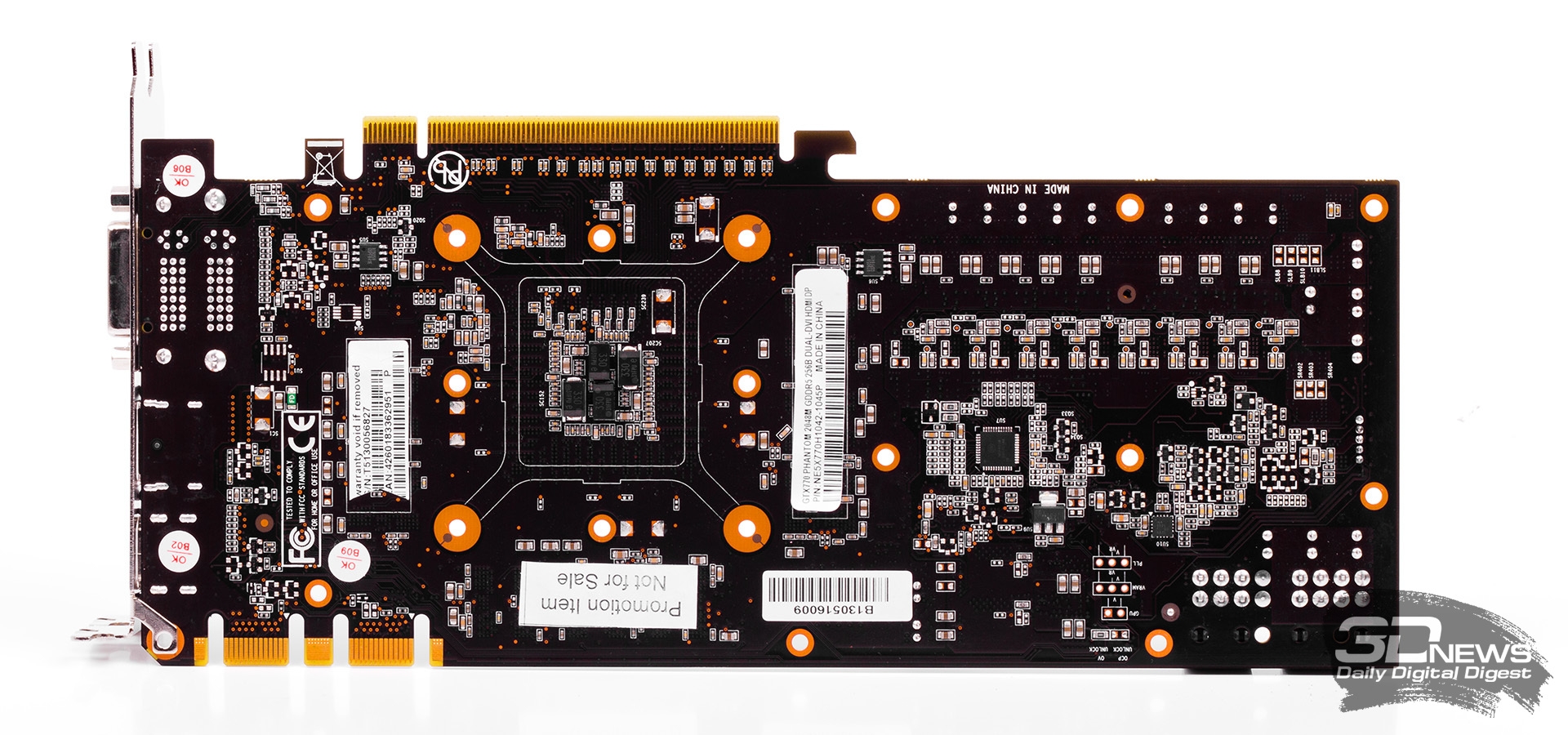

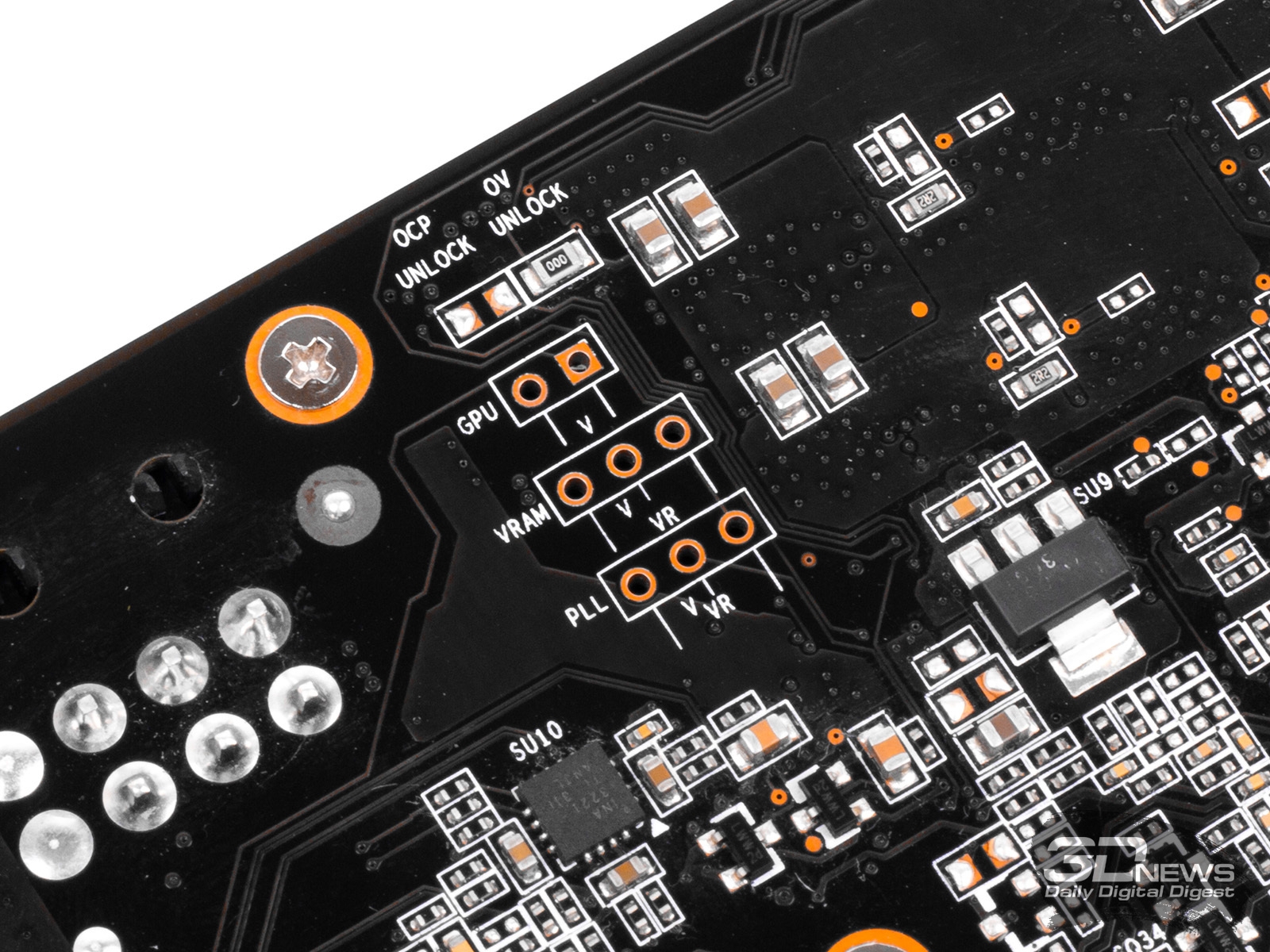

На задней поверхности платы есть секретный уголок оверклокера, закрытый бумажкой, после удаления которой вы лишаетесь гарантии. Под наклейкой находятся контактные площадки для измерения напряжений на GPU, микросхемах памяти и PLL, а главное — мостики, снимающие ограничения частоты и напряжения GPU.
