Leadtek WinFast GTX 560 2G — младший middle-end NVIDIA

⇡#Введение

Адаптер GeForce GTX 560, как и его Titanium-модификация, — это производные от старого доброго GTX 460. Графический процессор GF114, который используется в этих картах, по архитектуре не отличается от GF104 — предшествующего GPU среднего класса. Оба чипа состоят из восьми потоковых мультипроцессоров, что соответствует 384 шейдерным процессорам и 64 текстурных блокам. Но в картах GTX 460 один мультипроцессор был заблокирован и оставалось только 336 шейдерных процессоров и 56 текстурников. В GTX 560 Ti уже работают все восемь мультипроцессоров, на то он и «Титаниум».

Ну а если у адаптера отняли его гордую приставку, то это, как можно догадаться, означает, что один из мультипроцессоров снова оказался заблокированным. Так и есть, «просто» GeForce GTX 560 является полным аналогом GTX 460, только GPU производится по оптимизированному техпроцессу, который обеспечил существенный прирост частоты: с 675 до 810 МГц. И минимальный объем RAM на референсных картах теперь составляет 1 Гбайт.

GTX 560 стал младшим из современных GeForce среднего уровня. GTX 550 Ti, который стоит в модельном ряду на ступеньку ниже, имеет сильно урезанный GPU со 192 шейдерными процессорами и по производительности уже попадает совсем в другую категорию.

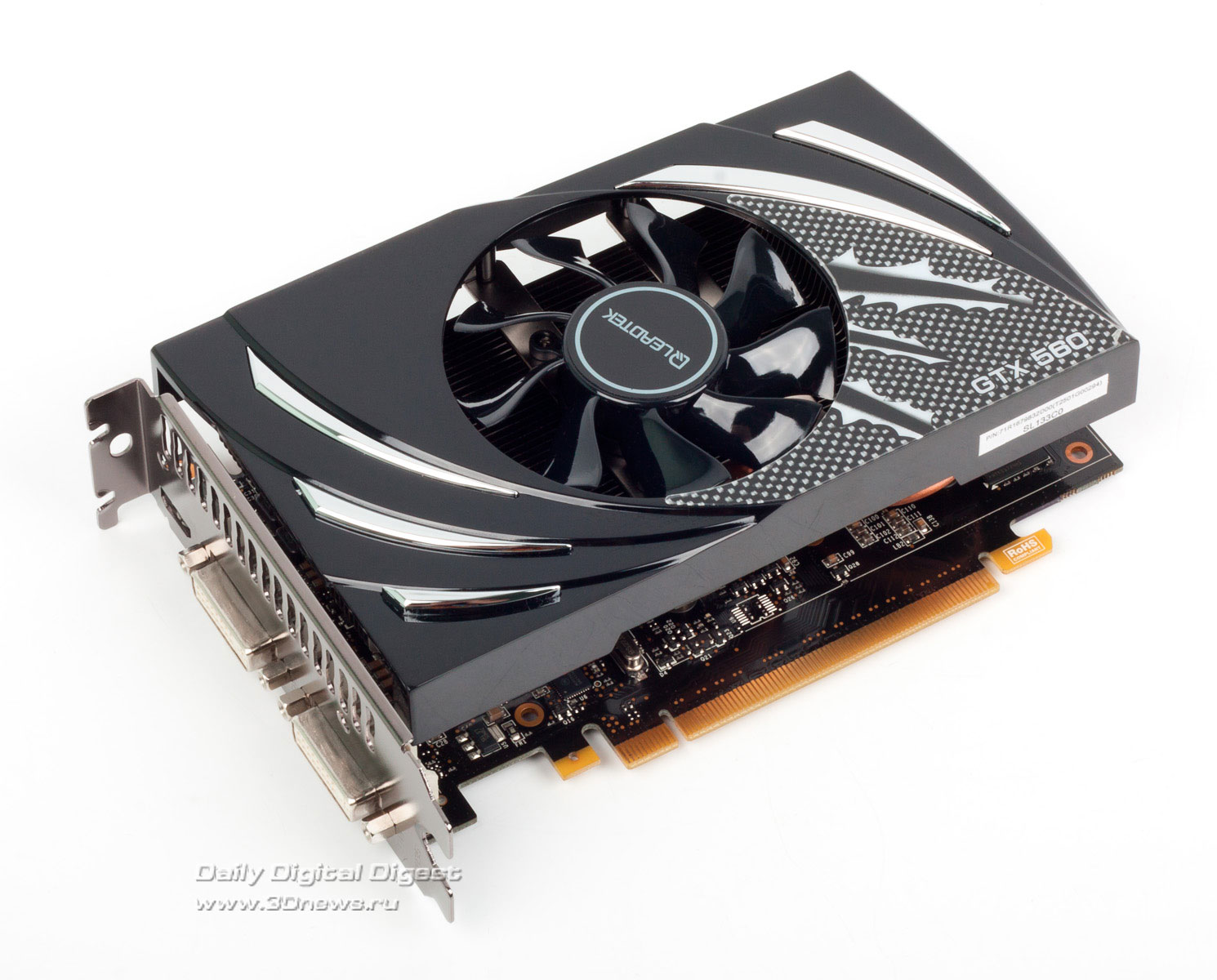

С этой моделью мы познакомимся на примере карты от Leadtek. Она построена на плате оригинального дизайна и несет на борту 2 Гбайт видеопамяти. Тактовые частоты не отличаются от оных у эталона.

⇡#Комплект поставки, конструкция карты

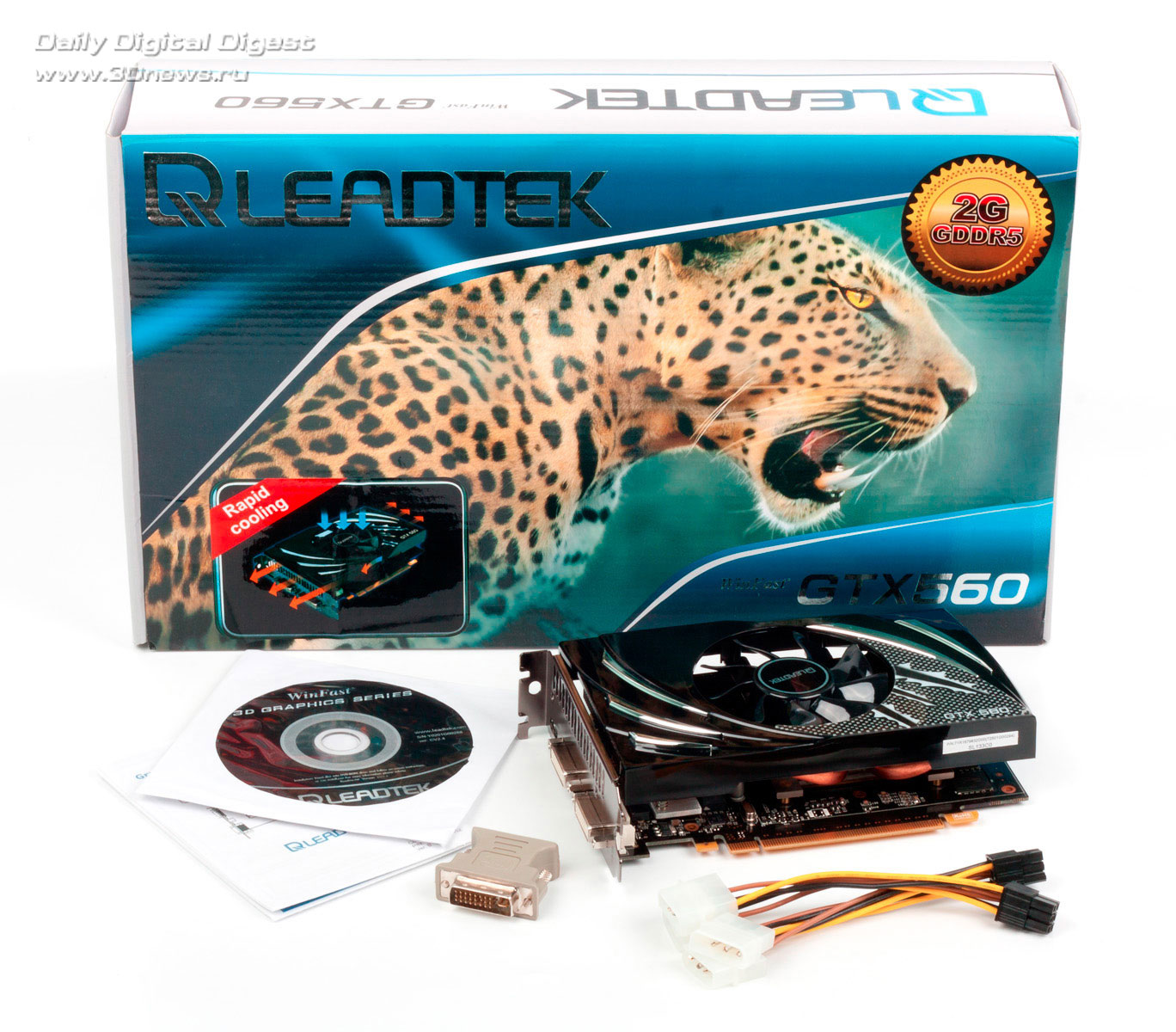

Карта укомплектована небогато. В коробке нашелся только диск с ПО, бумажная инструкция, адаптер DVI-VGA и такие архаичные аксессуары, как переходники питания с Molex на современные шестиконтактные разъемы.

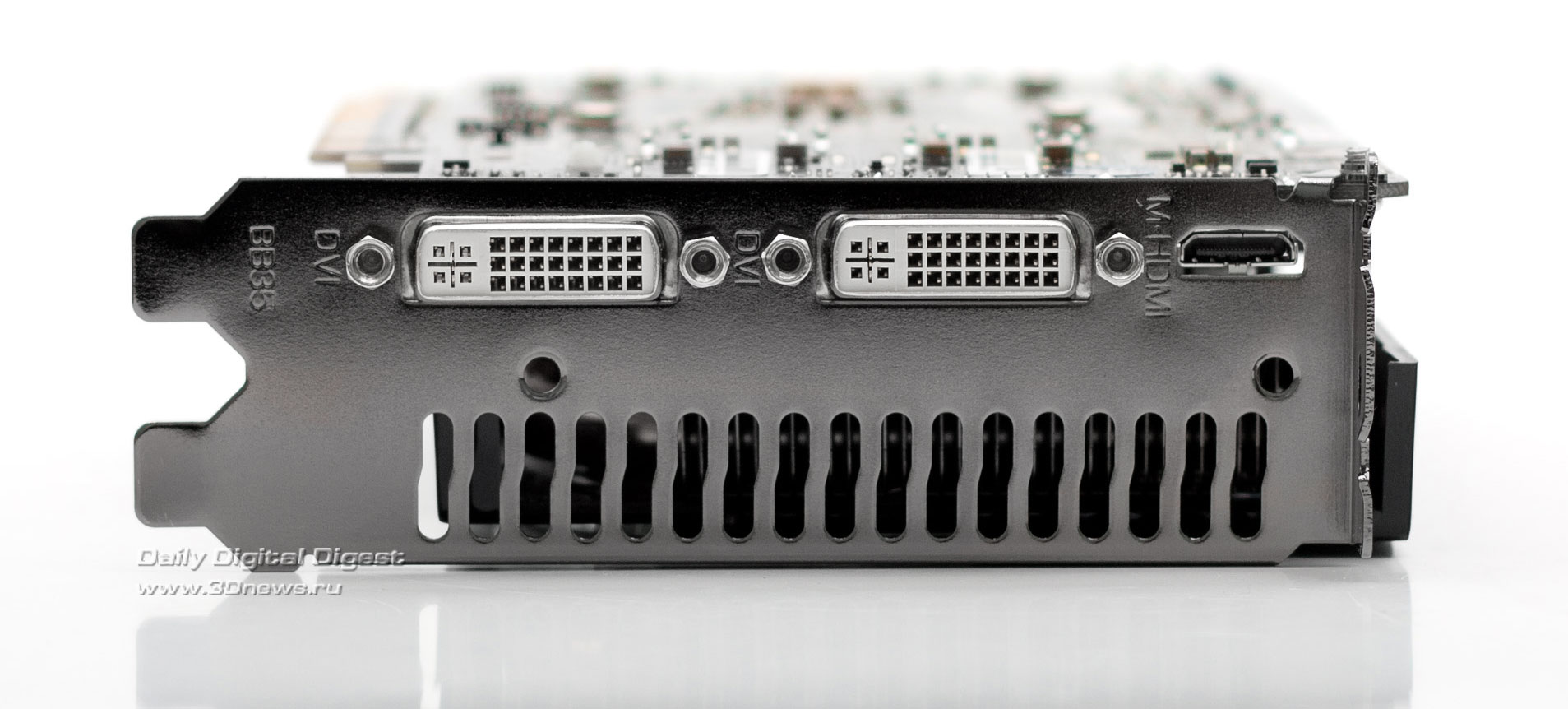

Набор портов такой же, как у референсных GTX 560: пара DVI-I и mini HDMI.

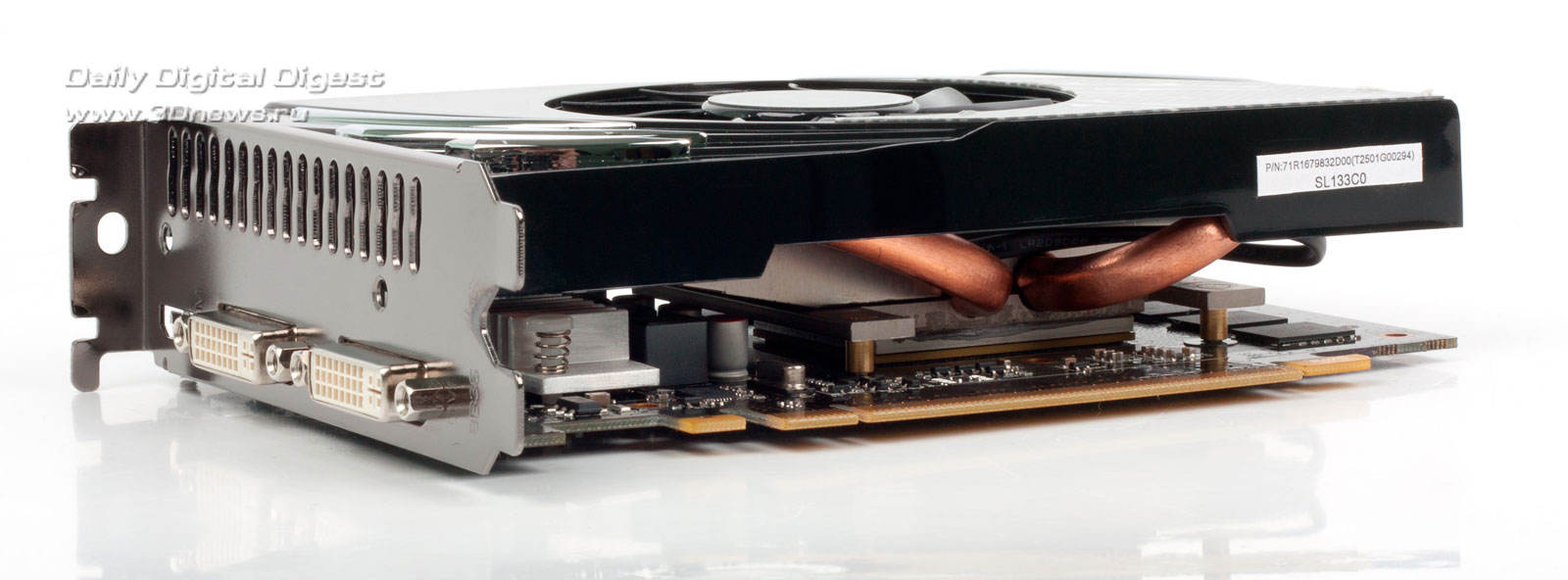

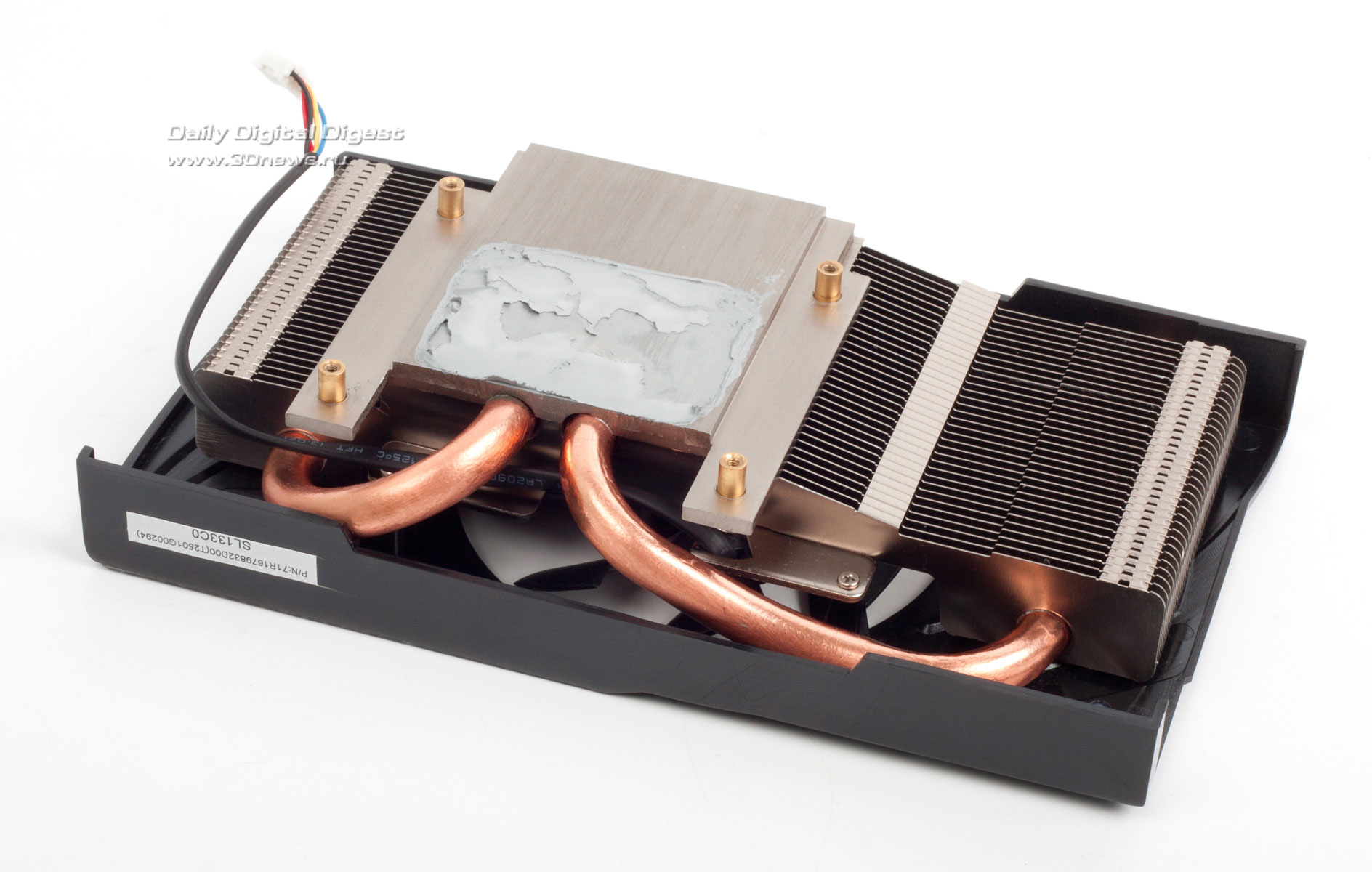

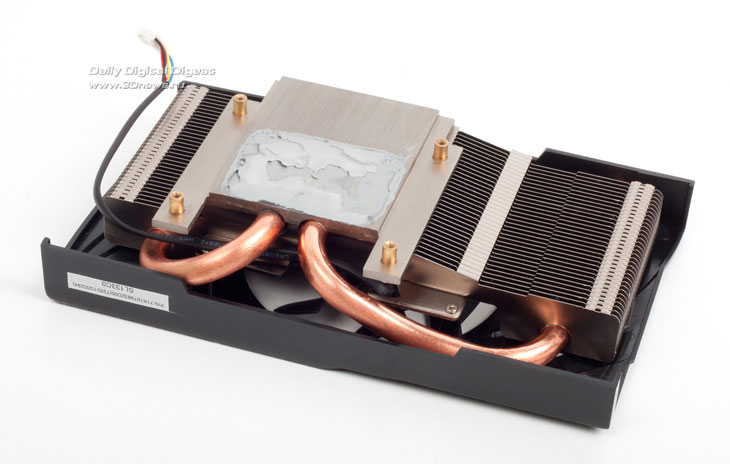

А вот система охлаждения устроена попроще: кулер с двумя теплотрубками обслуживает только GPU и не контактирует с микросхемами памяти. Транзисторы системы питания отдают тепло отдельному небольшому радиатору. Кулер кажется несколько более шумным по сравнению с референсной СО.

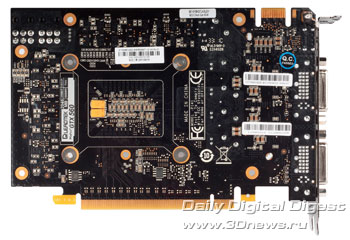

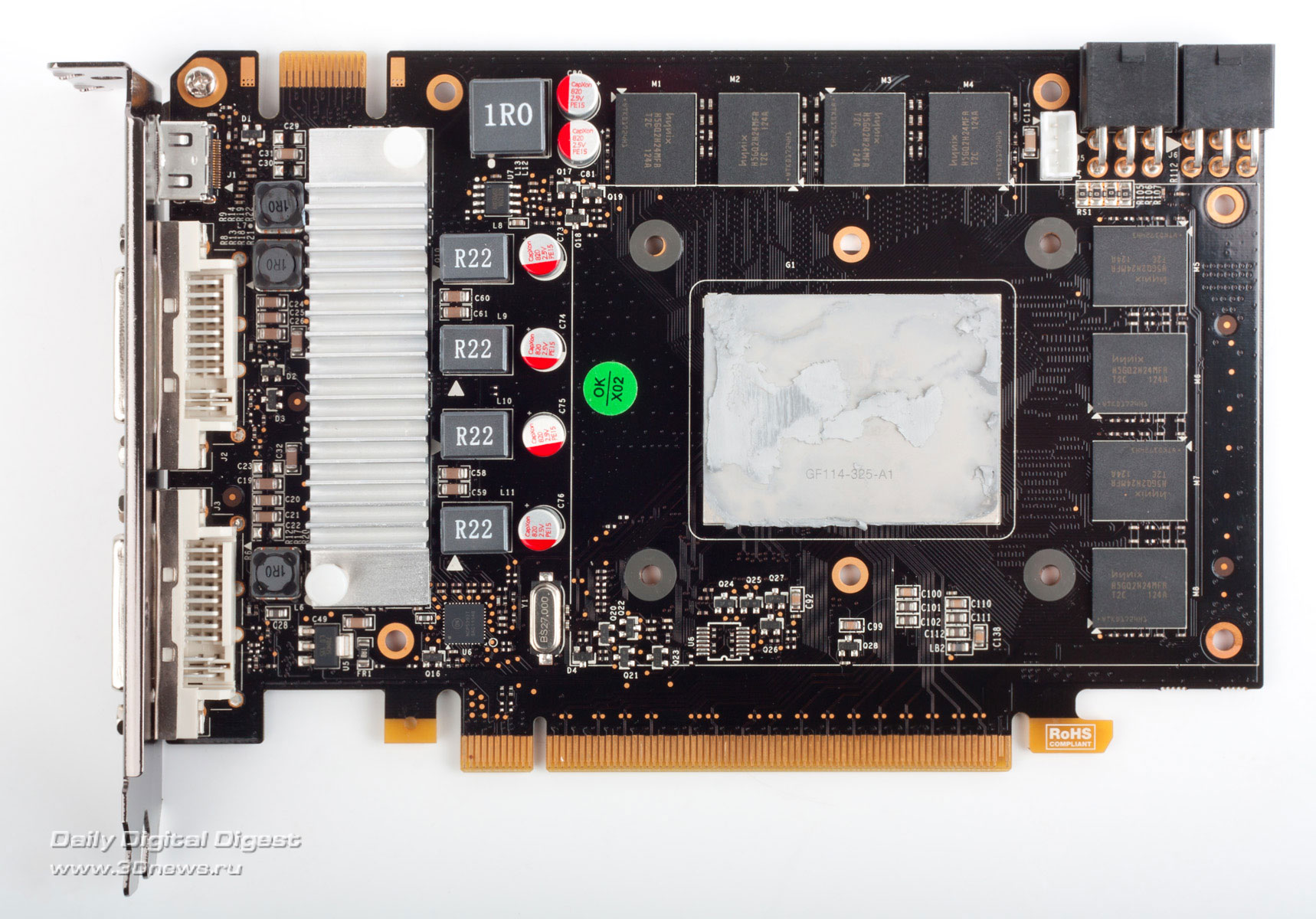

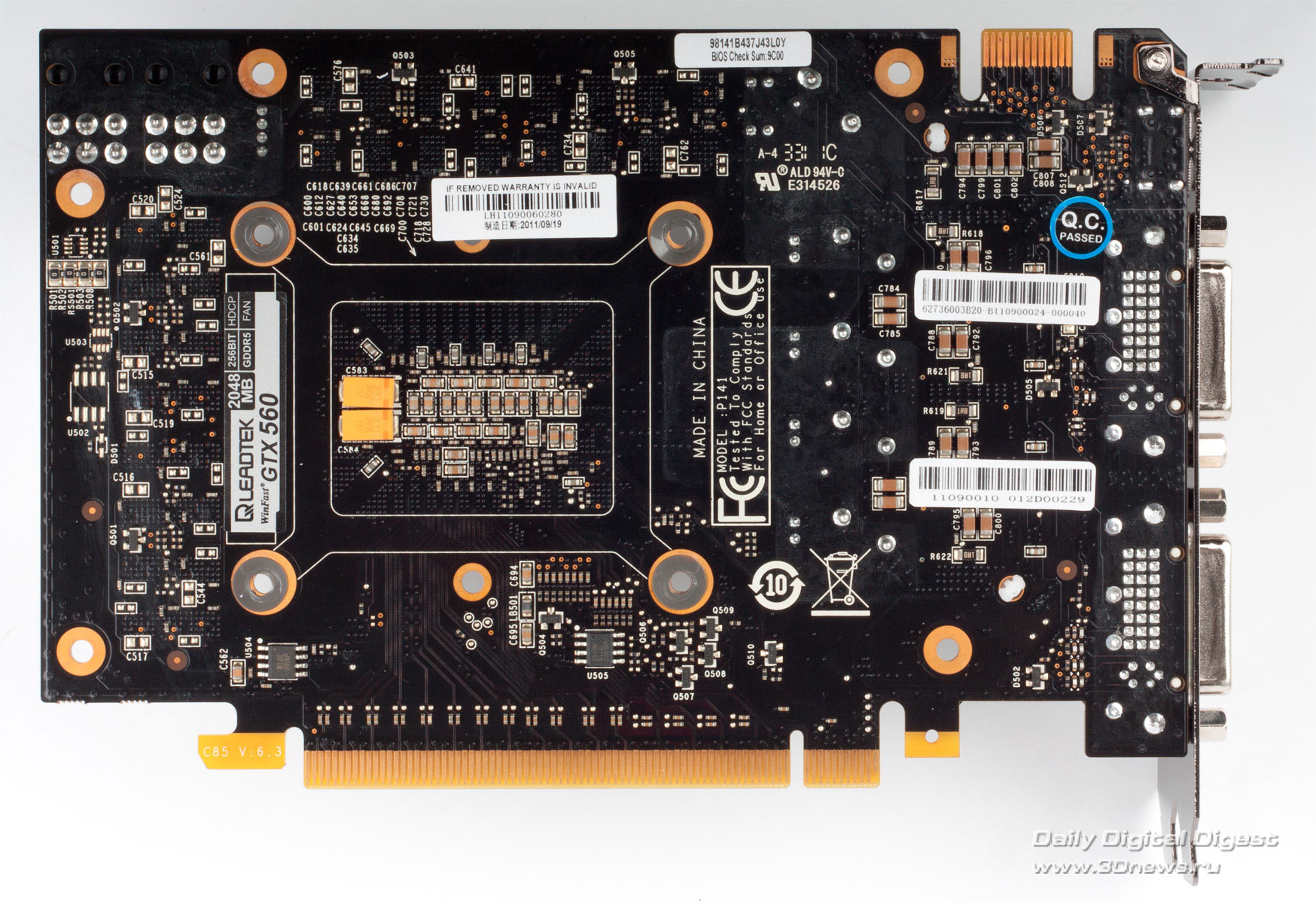

Печатная плата заметно короче, чем у стандартных адаптеров.

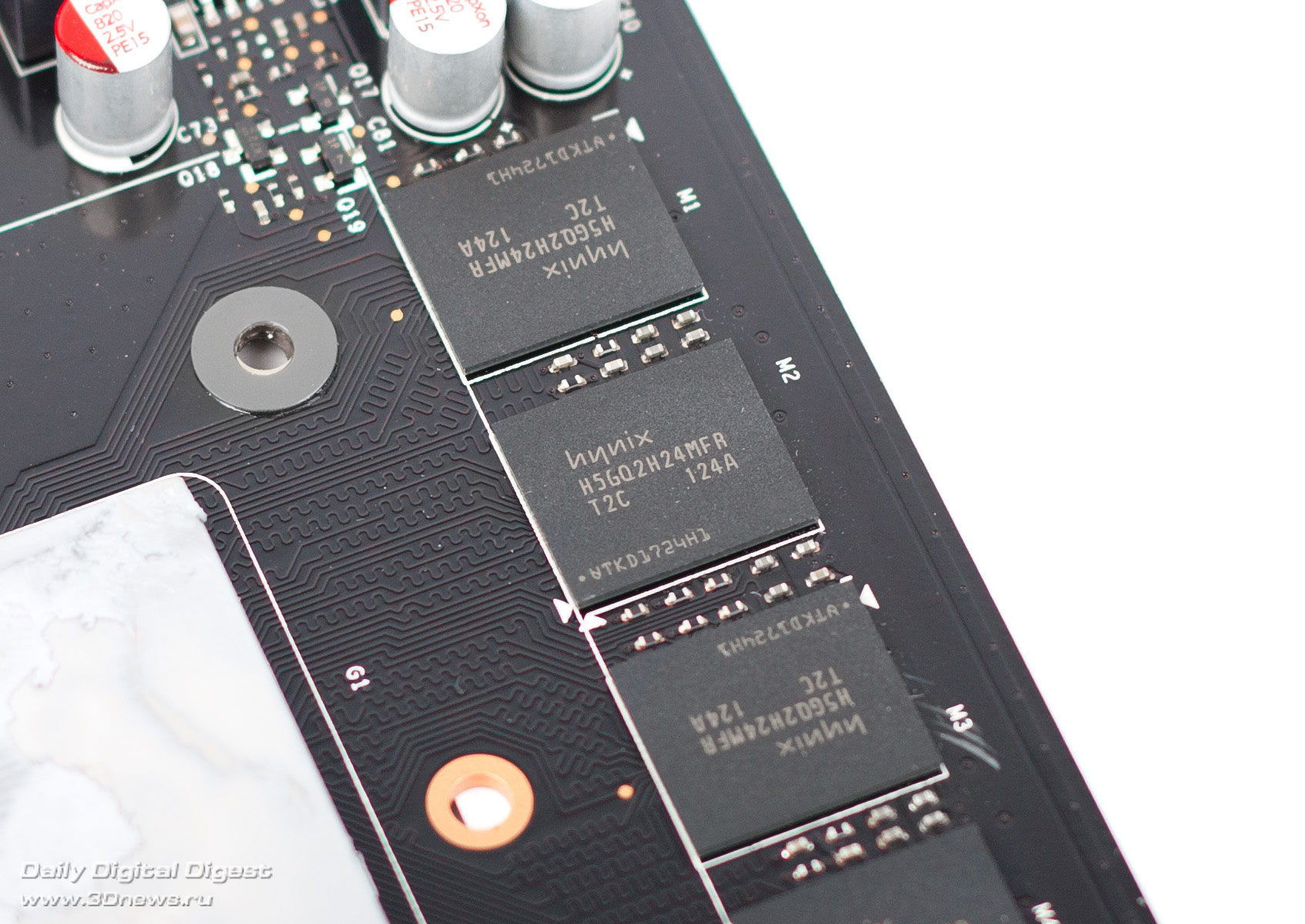

Штатная эффективная тактовая частота для микросхем памяти составляет 5 ГГц.

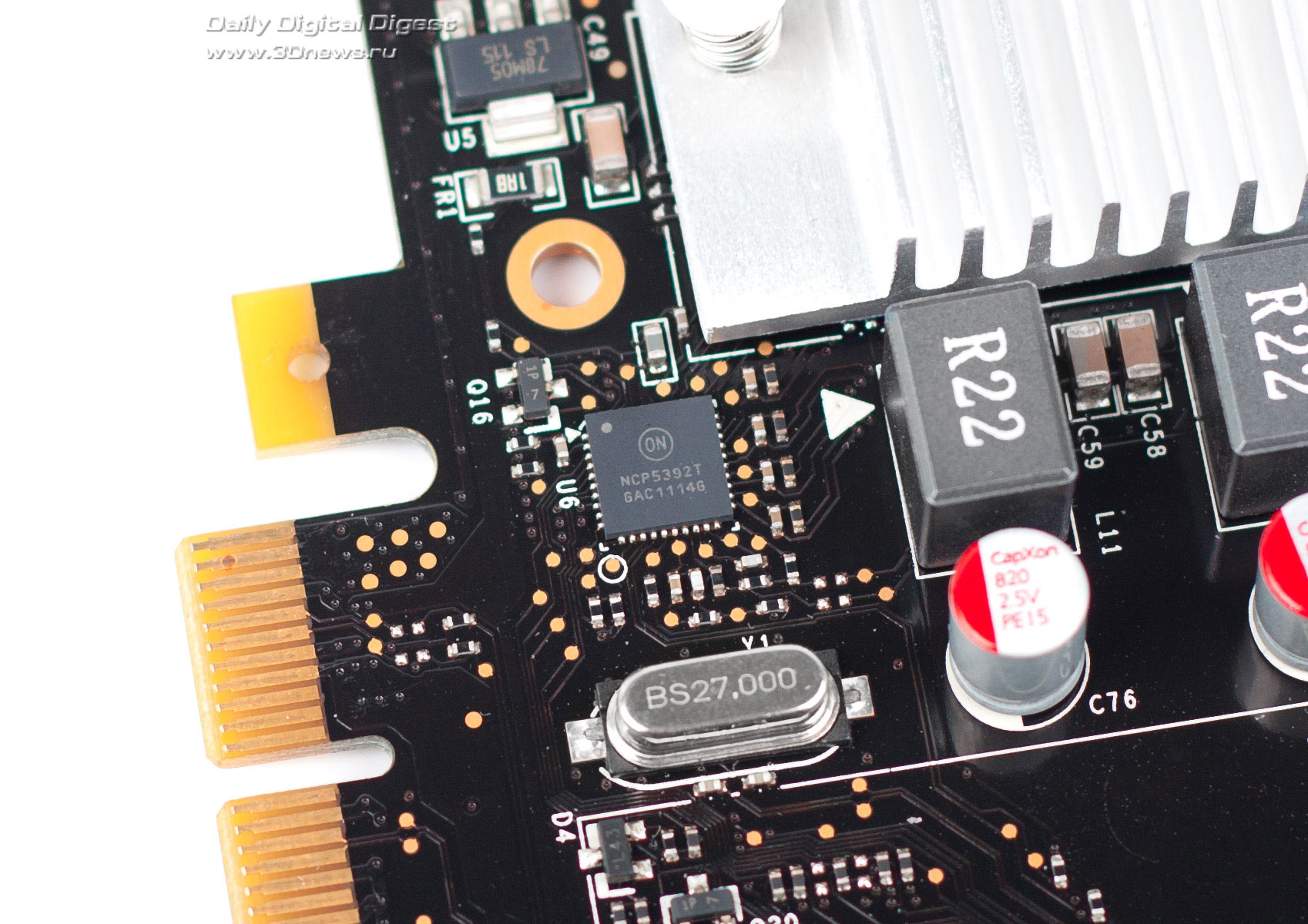

Общая схема питания карты такая же, как у эталона. GPU подключен к четырехфазному котроллеру ON Semiconductor NCP5392T.

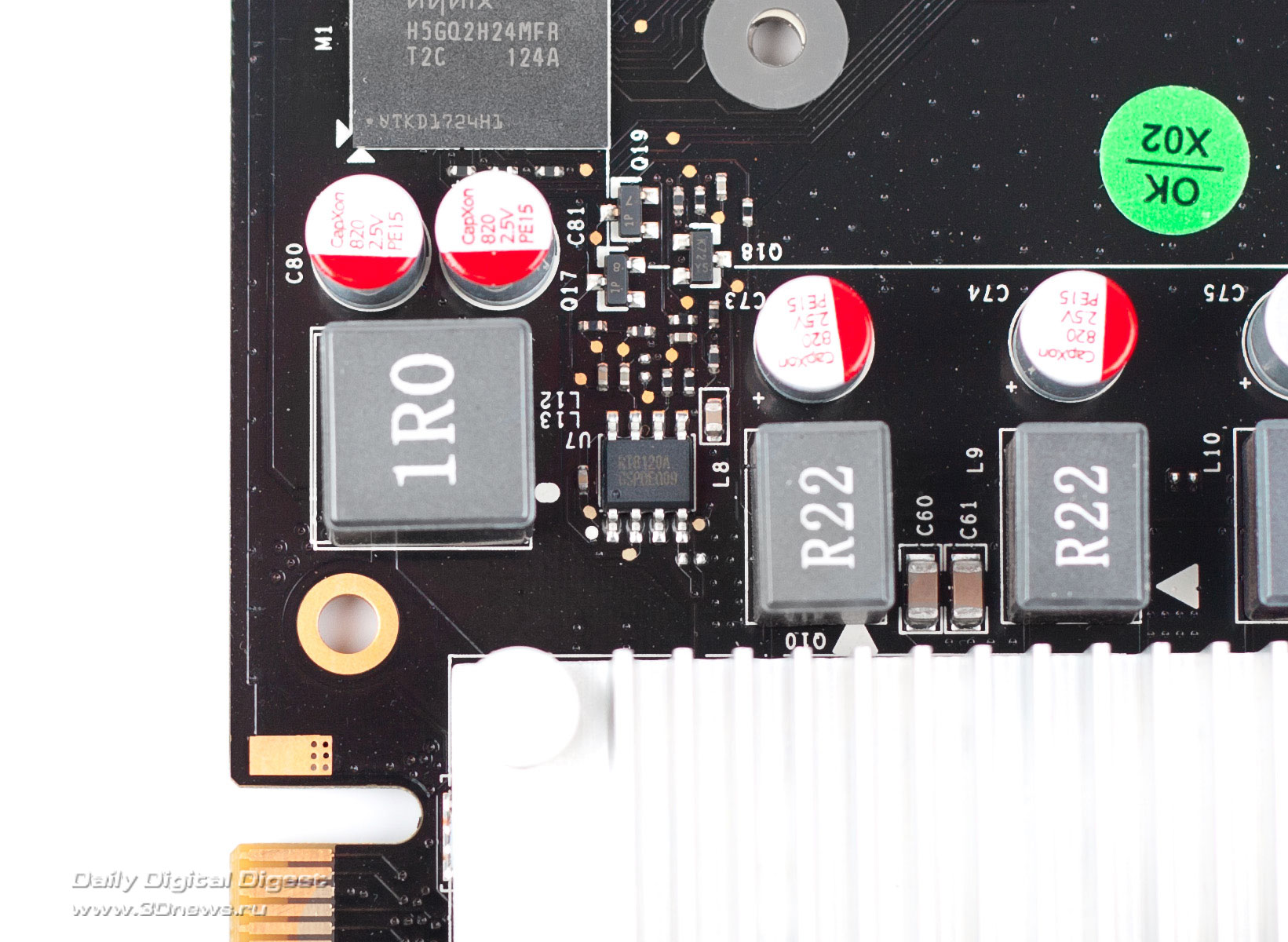

Память запитана от однофазного чипа Richtek RT8120A.
