VIA еще жива: обзор материнской платы Biostar Viotech 3200+ на чипсете VIA VX900

В последние годы малогабаритные и экономичные компьютеры приобретают все большую популярность. Это объясняется тем, что многие пользователи собирают второй (или даже третий) домашний компьютер, основной задачей которого является воспроизведение HD-видео или доступ в Интернет. Свою лепту вносят и организации, которые обновляют парк рабочих систем, отдавая предпочтение «зеленым» компьютерам. Они не только снижают счета за электричество, но и повышают уровень экологичности предприятия. Последнее особенно важно для западных пользователей. В частности, многие благотворительные организации куда охотнее выделяют средства на «зеленое» оборудование. В результате рынок экономичных систем значительно вырос, и свою долю пирога попыталась откусить компания VIA. Многие читатели помнят этого производителя как одного из основных игроков на рынке чипсетов, а ветераны наверняка добавят, что VIA к тому же занималась производством процессоров и видеочипов.

В 2011 году компания напомнила о себе выпуском собственной полноценной платформы, включающей процессор VIA C7-D, а также чипсет VIA VX900 со встроенным графическим ядром VIA Chrome9 HD. Данная платформа представляет собой комплексную систему с ограниченными возможностями расширения. Проще говоря, пользователь получает материнскую плату с впаянным процессором и интегрированной графикой, которые нельзя поменять или апгрейдить. Одной из таких плат является модель Viotech 3200+, производства компании Biostar.

Пара слов об основных компонентах. Во-первых, на плату установлен процессор VIA C7-D с частотой 1,8 ГГц и типичным уровнем тепловыделения, равным 20 Вт. Данный процессор выпущен по 90-нм техпроцессу и является обновленной и «причесанной» версией процессора VIA C7, который был разработан компанией Centaur Technology (с определенного момента ставшей подразделением VIA) и запущен в производство в 2005 году (тогда еще под Socket 370). Но прежде чем обозвать этот ЦП «старьем», необходимо отметить, что Intel Atom также во многом использует элементы архитектуры процессора Pentium, которая еще старше. В любом случае тонкости архитектуры пользователя волнуют мало: пусть процессор будет разработан хоть древними римлянами, но чтобы его скорости хватало для современной операционной системы Windows 7.

К новому чипсету VIA VX900 у нас такое же отношение — вне зависимости от устройства и архитектуры, его потребительские качества должны соответствовать современному начальному уровню. И первый взгляд на спецификации дает нам понять, что чипсет вполне соответствует поставленной задаче.

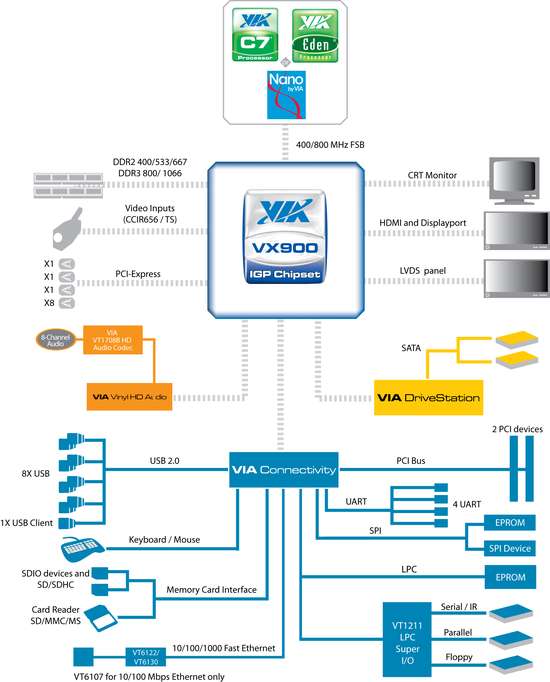

В частности, этот набор логики поддерживает два канала SerialATA 3 Gb/s, один канал ParallelATA, восемь портов USB 2.0, многоканальную звуковую подсистему и гигабитное сетевое соединение. Кроме того, чипсет поддерживает шину PCI Express (11 линий) и PCI (два канала). Это позволяет разместить на материнской плате один PEG-слот (на который выделяется восемь линий), а также несколько слотов PCI Express и PCI на усмотрение разработчика. Впрочем, мы вряд ли увидим много плат на VX900 с большим количеством слотов расширения, поскольку основным предназначением подобных продуктов являются компактные системы.

Кроме этого, отметим, что чипсет VX900 может быть соединен с тремя основными семействами процессоров VIA (С7, Eden и Nano) через шину FSB с частотой 400 или 800 МГц. Чипсет имеет одноканальный универсальный контроллер памяти с поддержкой двух слотов. Универсальность контроллера проявляется в том, что он поддерживает как память DDR2 (максимальная частота DDR2-667), так и память DDR3 (DDR3-1066 соответственно). Одноканальность — это не лучшее техническое решение для встроенного графического ядра, но в данном сегменте двухканальный доступ можно найти только у чипсета NVIDIA ION.

Кстати, рассмотрим само графическое ядро, которое называется VIA Chrome9 HD и поддерживает DirectX 9.0. Разработчики реализовали специальный механизм ChromotionHD 2.0, который позволяет аппаратно ускорять воспроизведение видео в наиболее распространенных форматах, включая H.264, MPEG-2 и MPEG-4. Также ядро поддерживает все популярные выходные интерфейсы, включая DisplayPort и HDMI. Однако поддержка чипсетом указанных портов не является гарантией их присутствия на плате. И возвращаясь к плате Viotech 3200+, отметим, что на ней установлен только один порт VGA. Это наглядная иллюстрация того, что любой чипсет является драгоценным камнем, который для обретения ценности нуждается в огранке в руках производителя материнской платы.

⇡#Спецификации Biostar Viotech 3200+

Дизайн коробки с платой Biostar Viotech 3200+ был бы более уместен для продукта, предназначенного для геймеров и молодежи, нежели для дешевой и экономичной «рабочей лошадки».

Biostar Viotech 3200+, упаковка

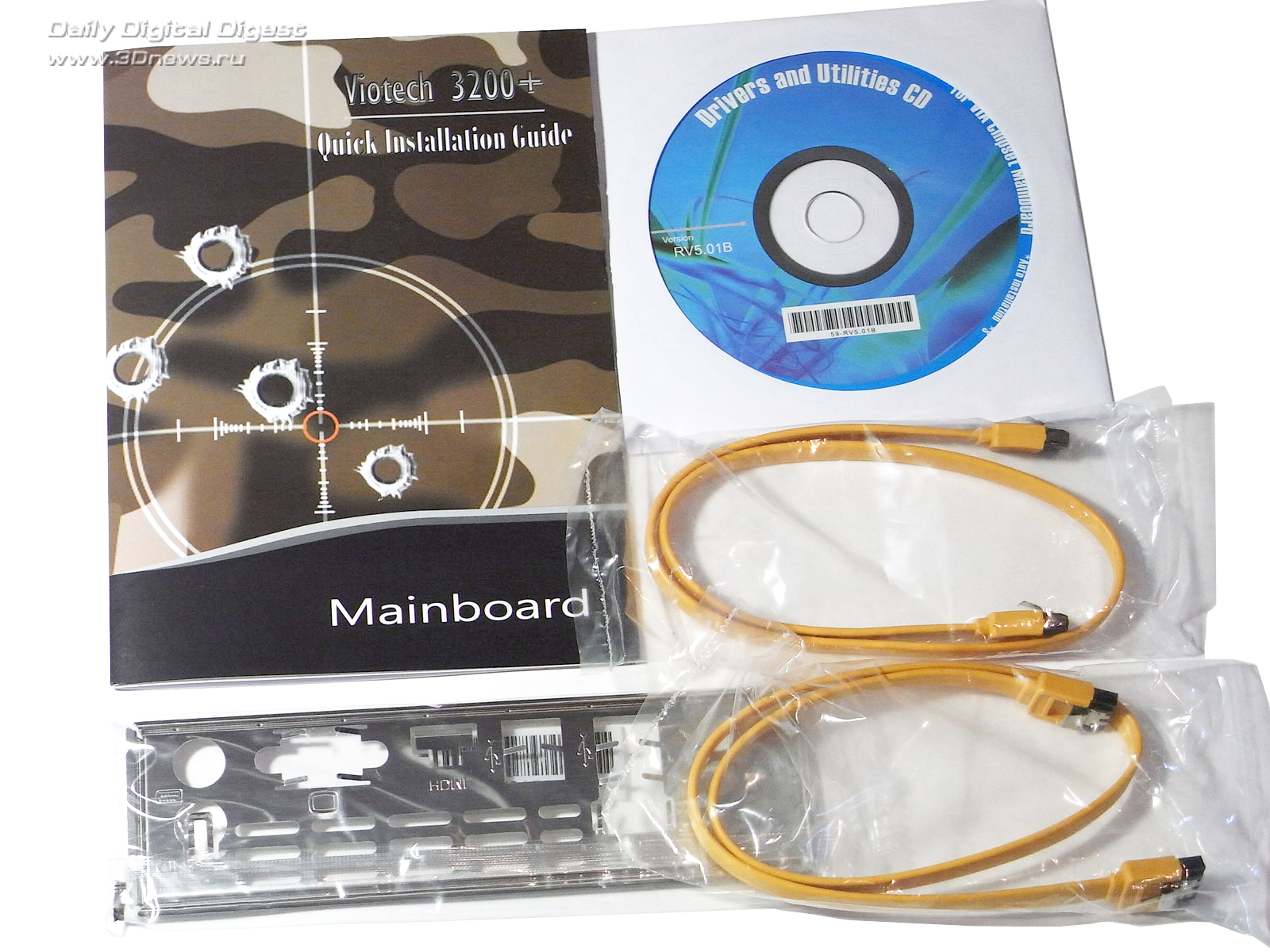

В коробке можно обнаружить следующее:

• материнскую плату,
• краткое руководство пользователя на английском языке,
• CD-диск с ПО и драйверами,
• два кабеля SerialATA,
• заглушку на заднюю панель корпуса.

Вместо полноценного руководства пользователя покупатель Biostar Viotech 3200+ получает один цветной листочек с очень кратким описанием компонентов платы.

Biostar Viotech 3200+, комплектация

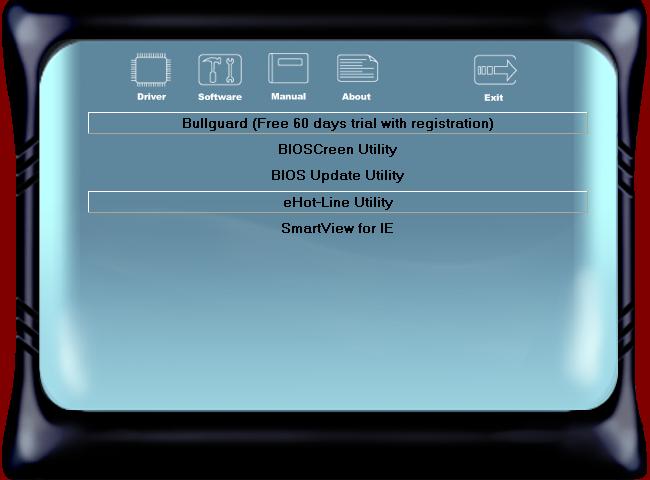

Что касается содержимого CD-диска, то к нему нет никаких претензий: присутствует полный набор драйверов, пара фирменных утилит Biostar и даже пробная версия антивируса BullGuard. Все ПО имеет следующий установочный интерфейс:

Biostar Viotech 3200+, комплектация

⇡#Плата Biostar Viotech 3200+

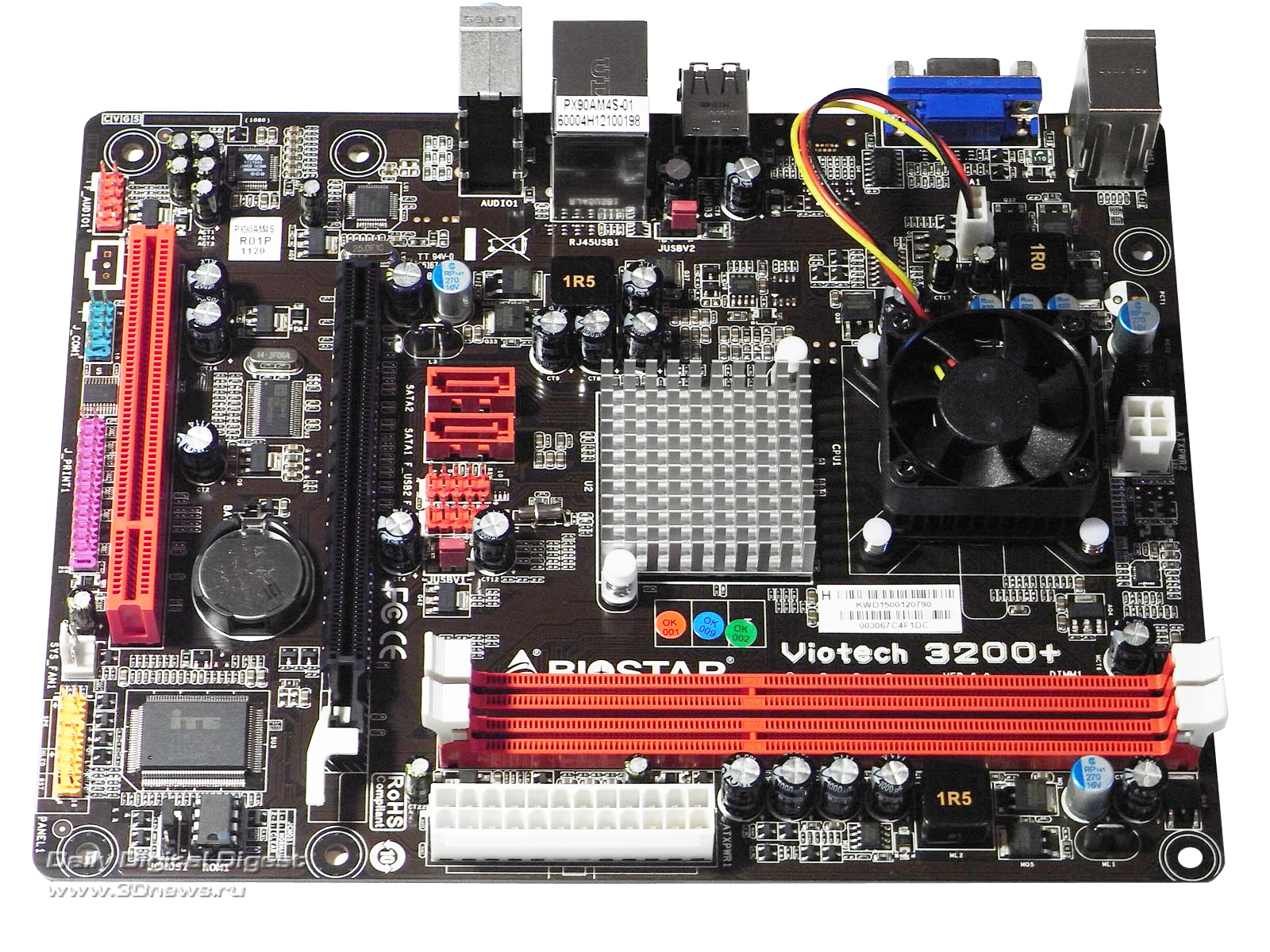

Дизайн PCB материнской платы Biostar Viotech 3200+ разработан с целью наиболее оптимального размещения всех компонентов на ограниченном пространстве.

Biostar Viotech 3200+, плата

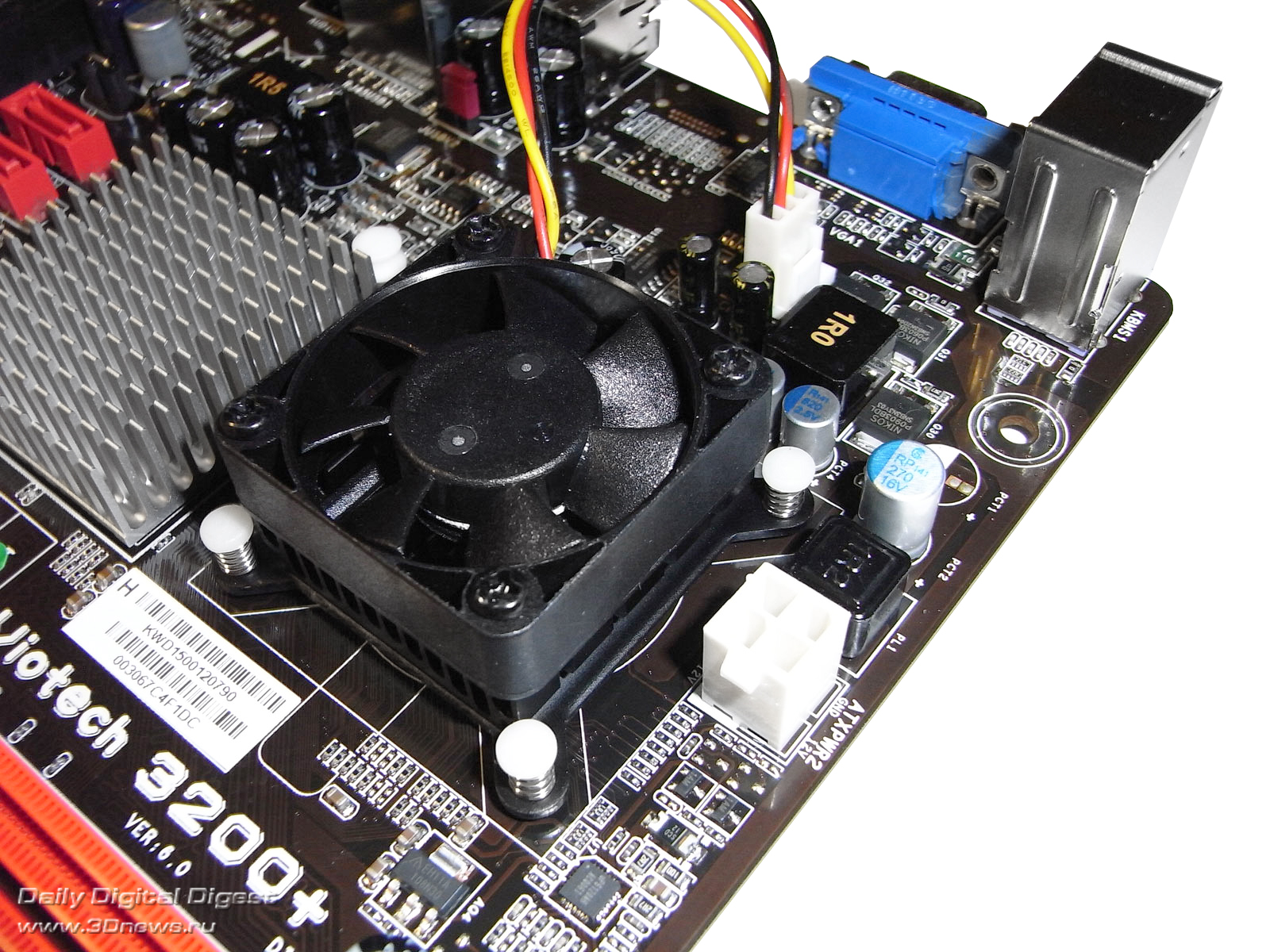

На первый взгляд никаких конструктивных недостатков нет, но первый же запуск убеждает нас в обратном: маленький 40-мм вентилятор работает на скорости более 6 000 об./мин и изрядно шумит. В данном случае правильным техническим решением была бы установка массивного радиатора, который охлаждал бы как процессор, так и чипсет. Соответственно, на большой радиатор можно установить низкопрофильный 80-мм (или 92-мм) вентилятор с пониженной скоростью вращения. Такое решение чуть-чуть дороже, но позволяет свести на нет один из источников шума.

Biostar Viotech 3200+, CPU

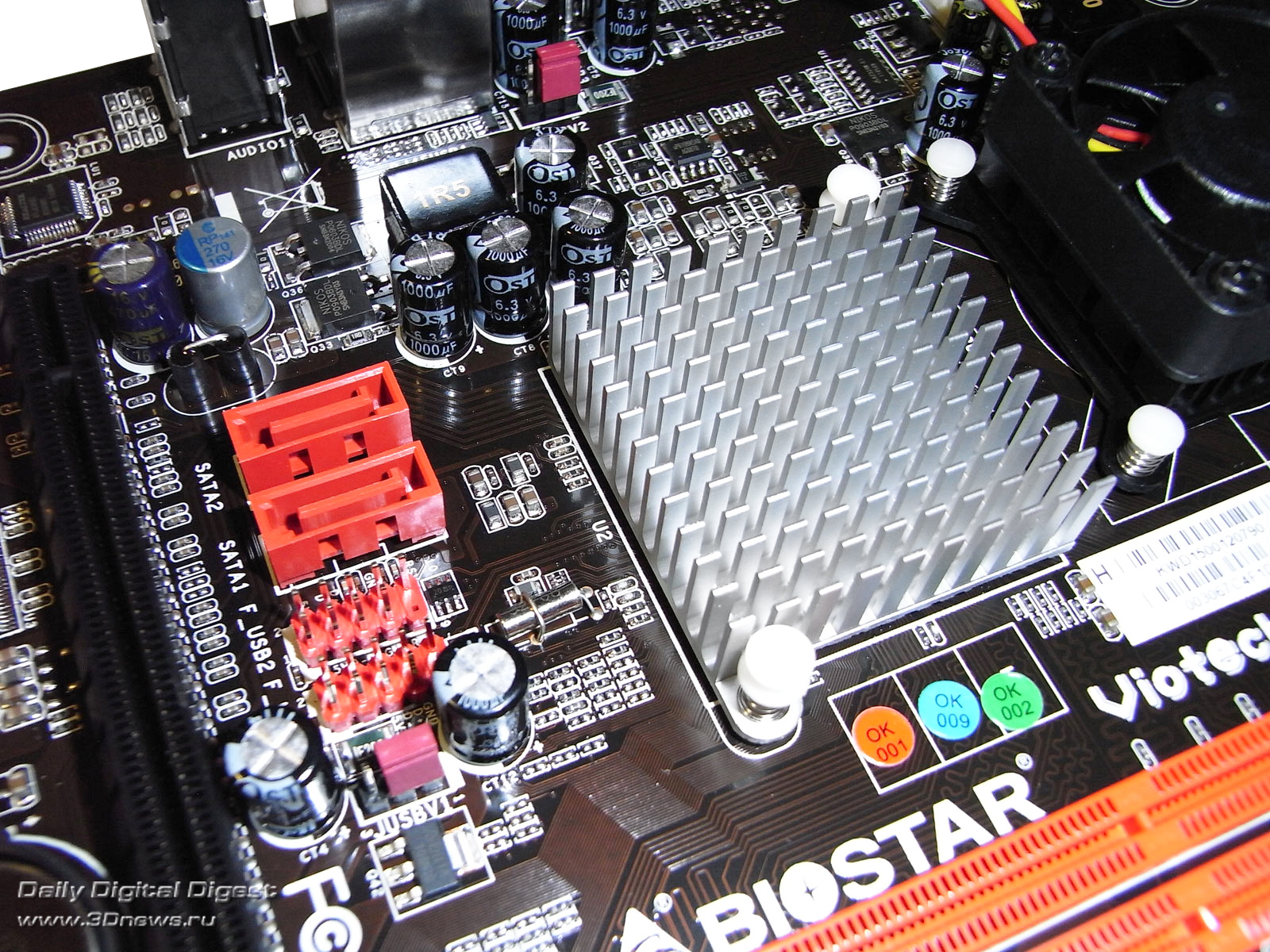

Рядом с чипсетом VX900 установлены два порта SerialATA 3 Gb/s, что полностью соответствует возможностям данного набора логики.

Biostar Viotech 3200+, чипсет

Тут же расположены два коннектора для подключения четырех внешних портов USB 2.0 (планок в комплекте нет). Всего плата поддерживает восемь таких портов (что опять же полностью соответствует возможностям чипсета): оставшиеся порты расположены на задней панели.

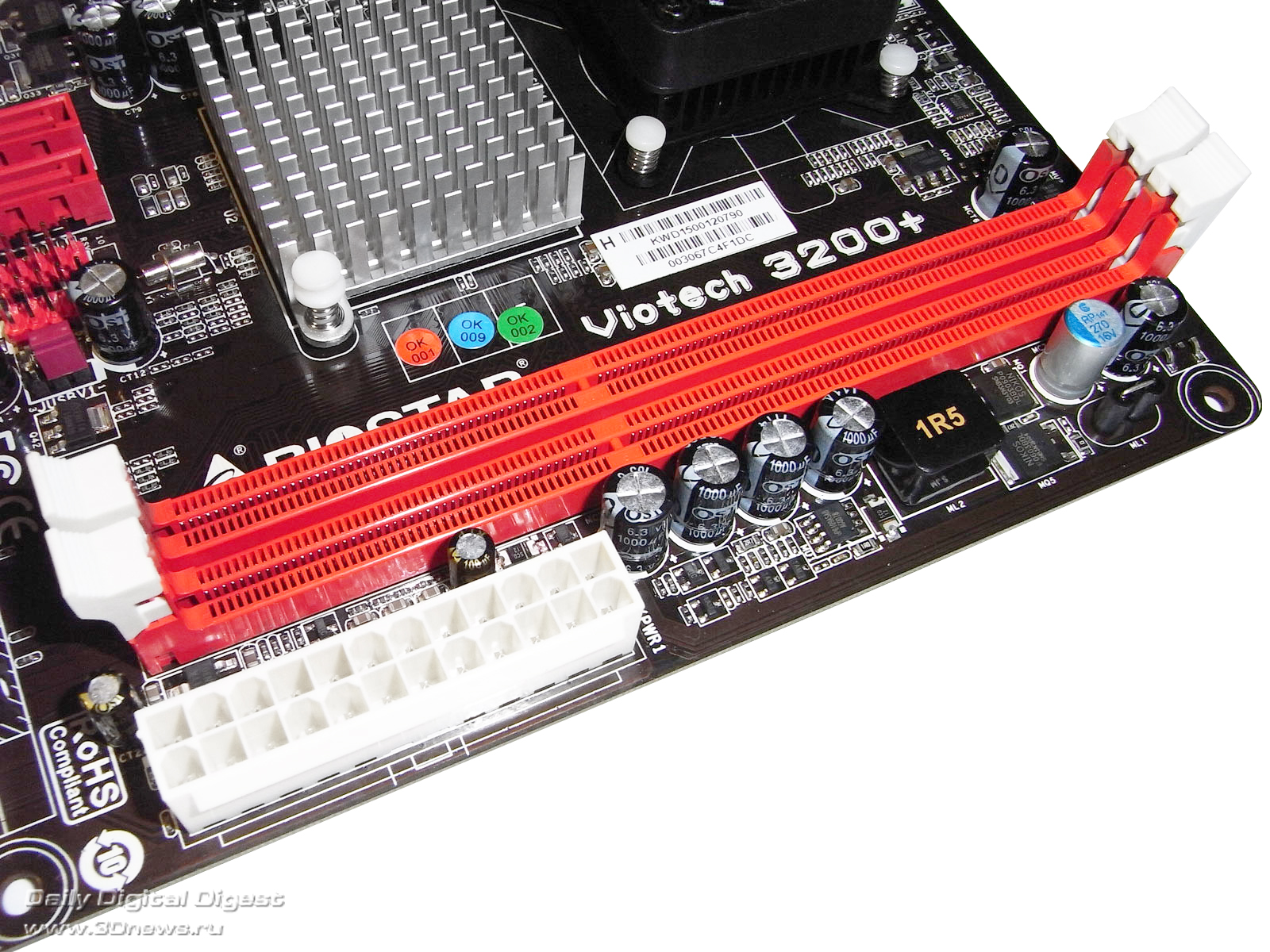

Также на плате установлено два 240-контактных слота DIMM для модулей памяти DDR3. Данная модель поддерживает память стандарта DDR3-800/1066, а максимальный объем памяти равен 8 Гбайт.

Biostar Viotech 3200+, DIMMs

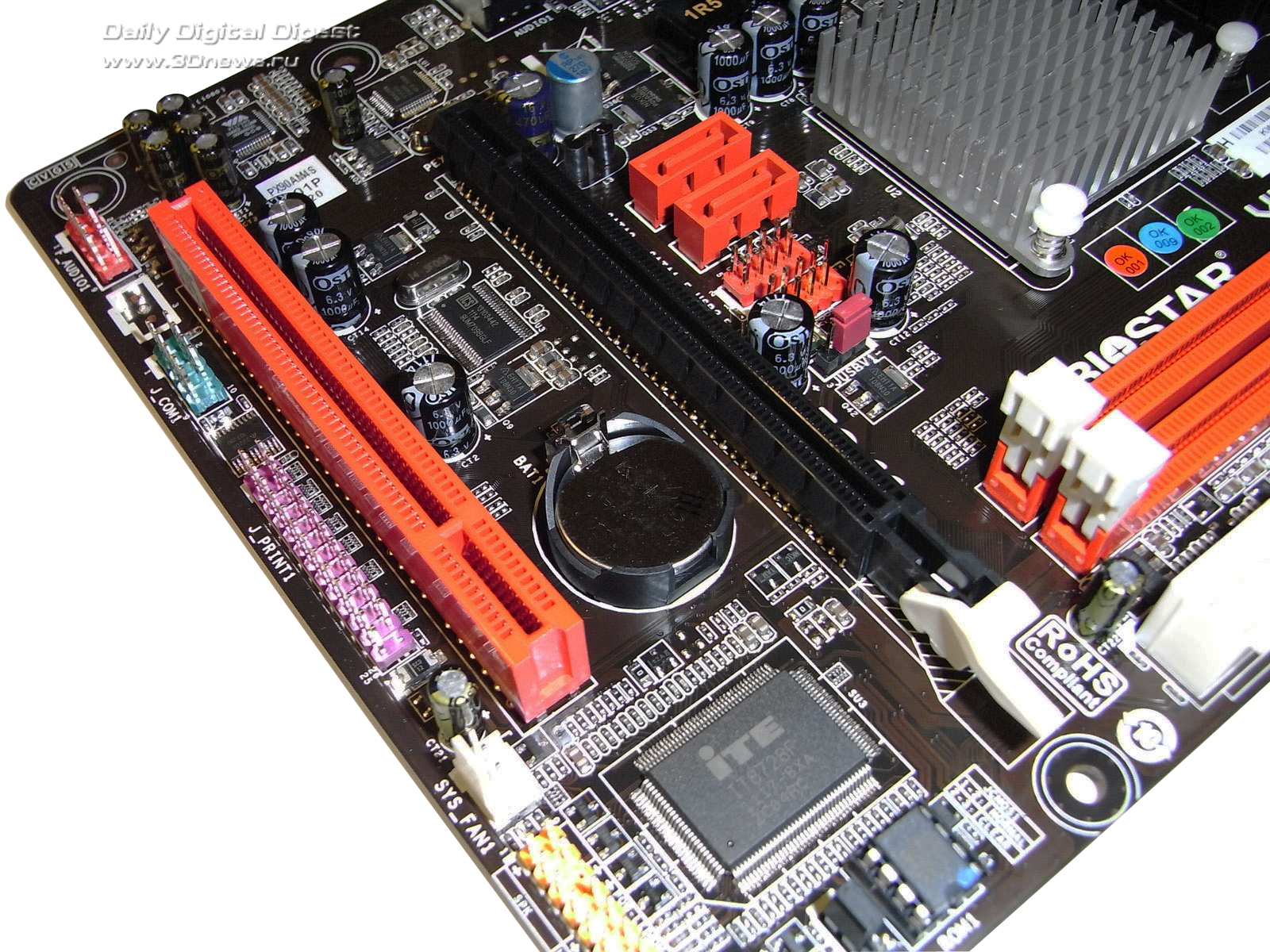

Помимо этого, на плате Biostar Viotech 3200+ установлен один слот PCI Express x16 и один слот PCI.

Biostar Viotech 3200+, слоты

Тут же отметим, что на PEG-слот выделяется максимально возможное (для чипсета VX900) количество линий шины PCI Express — восемь.

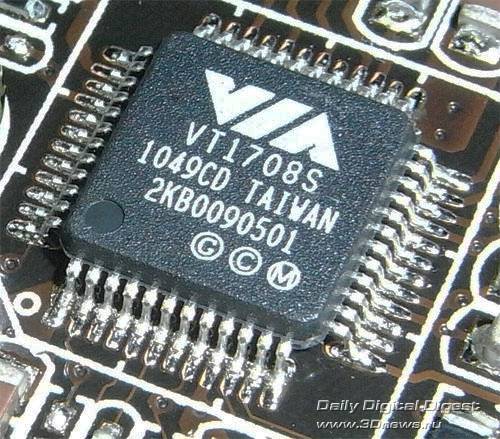

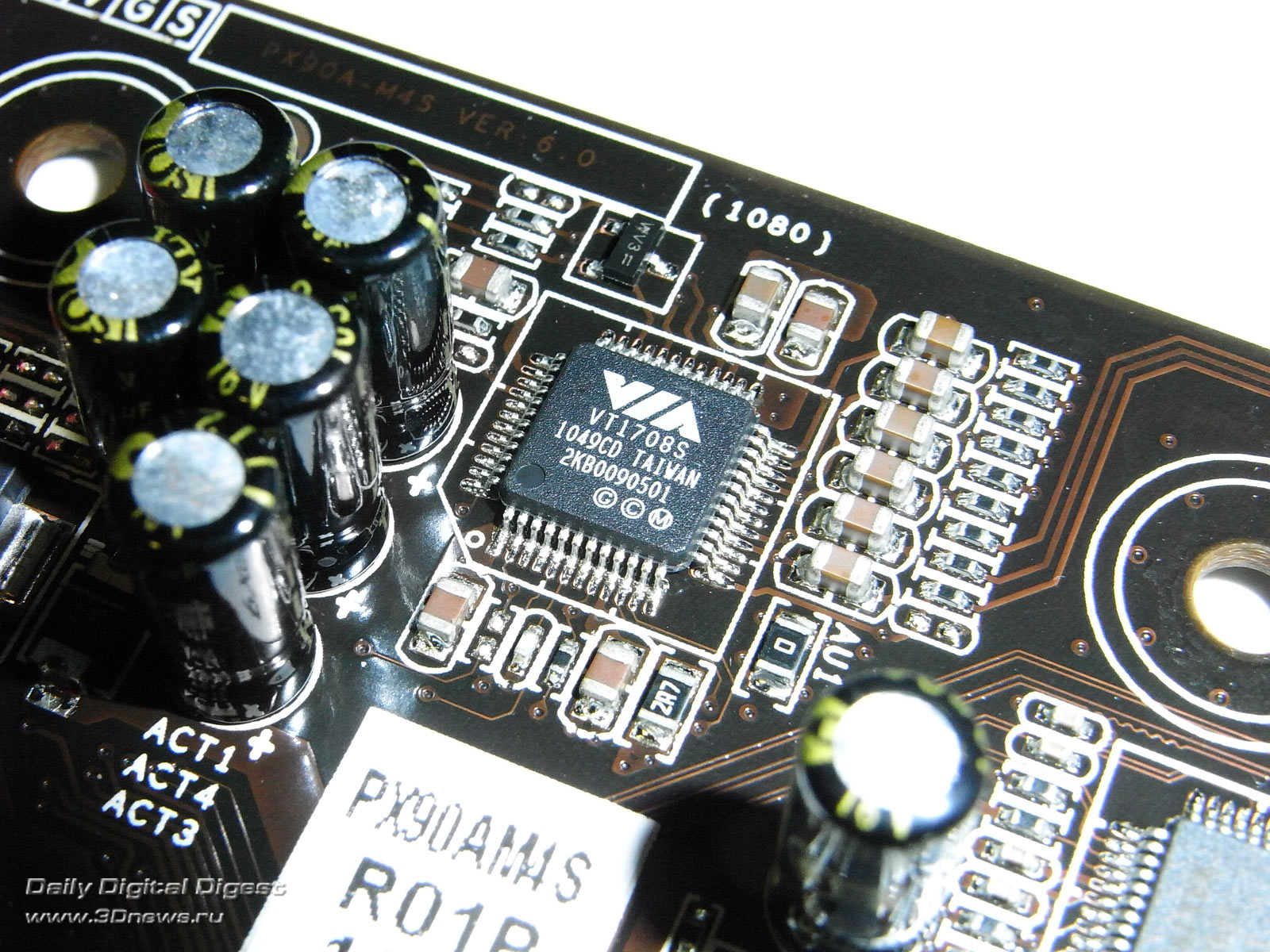

Плата Biostar Viotech 3200+ поддерживает шестиканальный звук, а в качестве кодека используется чип VIA VT1708S.

Biostar Viotech 3200+, звуковой контроллер

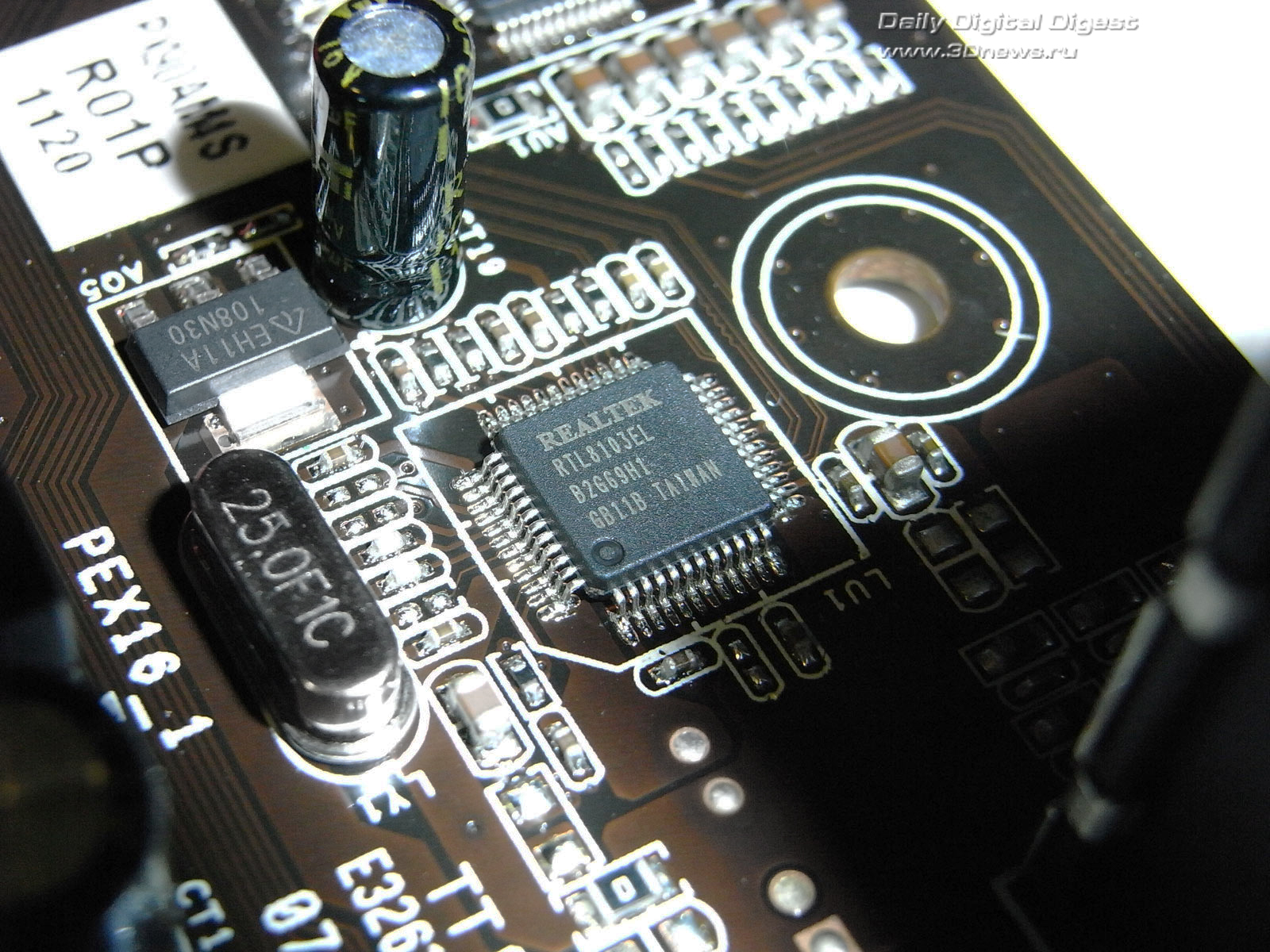

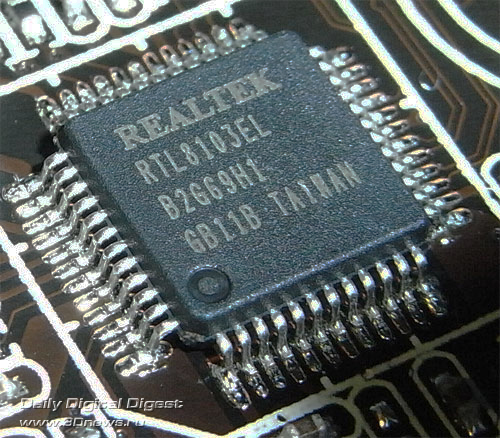

Также на ней установлен сетевой 10/100-Мбит/с контроллер RTL 8103EL, а соответствующий разъем (RJ-45) выведен на заднюю панель.

Biostar Viotech 3200+, сетевой контроллер

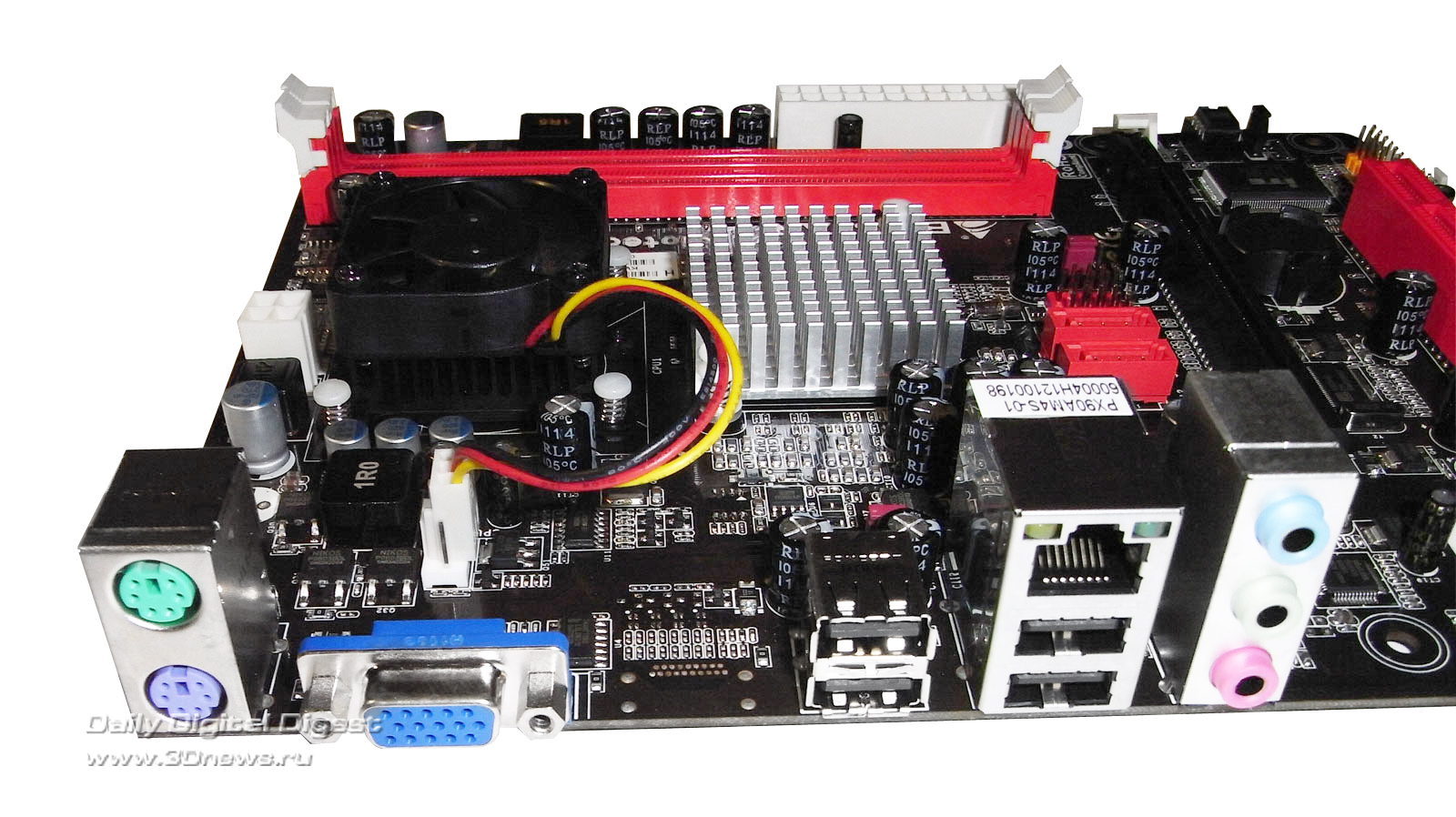

Последняя выглядит следующим образом:

Biostar Viotech 3200+, задняя панель

Наличие свободного места на панели откровенно удивило: вместо одного видеовыхода (VGA) можно было установить все четыре (то есть добавить DVI, HDMI и DisplayPort). Такое решение напрашивается само собой, учитывая реализацию портов COM и LPT через внешние планки (которых, кстати, нет в комплекте). Последние порты наверняка порадуют владельцев устаревшей периферии, как и пара портов PS/2.

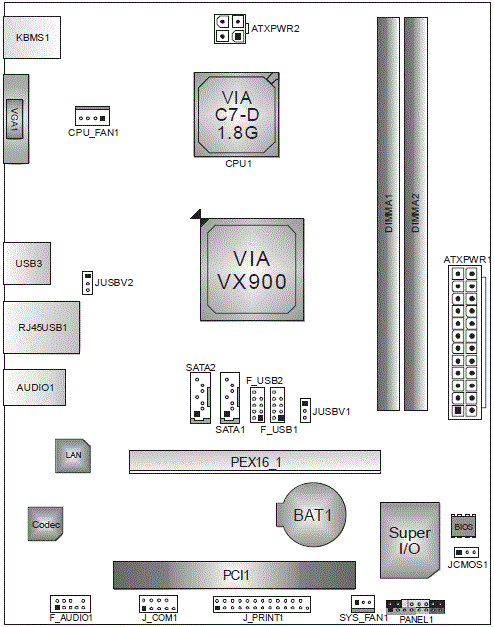

Традиционная схема компонентов:

Biostar Viotech 3200+, схема
