Без титана. Обзор Palit GeForce GTX 560 Sonic Platinum / Видеокарты

Когда выходит очередное поколение графических ускорителей NVIDIA или AMD, оба производителя в первую очередь представляют на суд общественности свои ключевые решения, призванные «закрыть» ту или иную ценовую нишу. Только после того как расставлены основные фигуры на рыночном поле, можно приступать к дальнейшему дроблению продуктовой линейки, расширяя её и предоставляя тем самым большие возможности выбора для потребителей и новые возможности заработка для партнёров. Так, сегодня компания анонсировала новый графический ускоритель на базе GPU GF114 — GeForce GTX 560, о его особенностях и пойдёт речь в этом обзоре.

Чем же отличается новый GTX 560 от своего старшего собрата, в названии которого присутствует постфикс Ti (Titanium)?

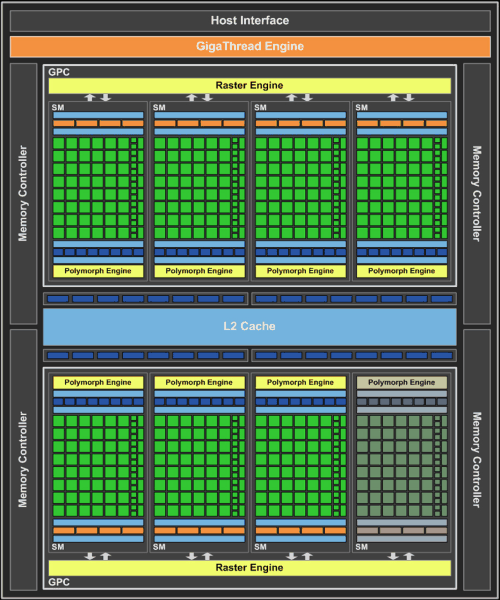

С точки зрения функциональности — ничем. Основные различия кроются в количестве функциональных блоков GPU, коих у новинки заметно меньше. Отключение одного из потоковых мультипроцессоров (SM) привело к уменьшению количества CUDA-ядер с 384 до 336 и текстурных блоков с 64 до 56. По сути, новый GPU GeForce GTX 560 несёт в себе то же количество вычислительных блоков, что и его предшественник — 1-Гбайт версия GeForce GTX 460, вот только новинка изготовлена с учётом всех оптимизаций, которые инженеры NVIDIA провели над представителями семейства GTX 5xx (подробнее об этом читайте в нашем базовом обзоре GeForce GTX 580). Эти оптимизации позволили существенно поднять тактовые частоты ускорителя, так что GeForce GTX 560 даже при равном с GTX 460 количестве функциональных блоков будет значительно быстрее. Для наглядности представим таблицу с техническими характеристиками новинки:

	GTX 460	GTX 560	GTX 560 Ti	GTX 570	GTX 580
Техпроцесс GPU, нм	40	40	40	40	40
Кластеры обработки графики, шт.	2	2	2	4	4
Кол-во потоковых мультипроцессоров	7	7	8	15	16
Кол-во ядер CUDA	336	336	384	480	512
Кол-во текстурных блоков	56	56	64	60	64
Кол-во блоков ROP	32	32	32	40	48
Частота GPU, МГц	675	810	822	732	772
Частота ядер CUDA, МГц	1350	1620	1644	1464	1544
Эффективнаячастота видеопамяти, МГц	3600	4008	4008	3800	4008
Тип видеопамяти	GDDR-5	GDDR-5	GDDR-5	GDDR-5	GDDR-5
Объём видеопамяти, Мбайт	1024	1024	1024	1280	1536
Ширина шины памяти, бит	256	256	256	320	384
Пропускная способность памяти, Гбайт/с	115,2	128,3	128,3	152	192,4
Поддержка DirectX	11	11	11	11	11
Максимальная TDP, Вт	160	-	170	219	244
Рекомендованная мощность БП, Вт	450	-	500	550	600

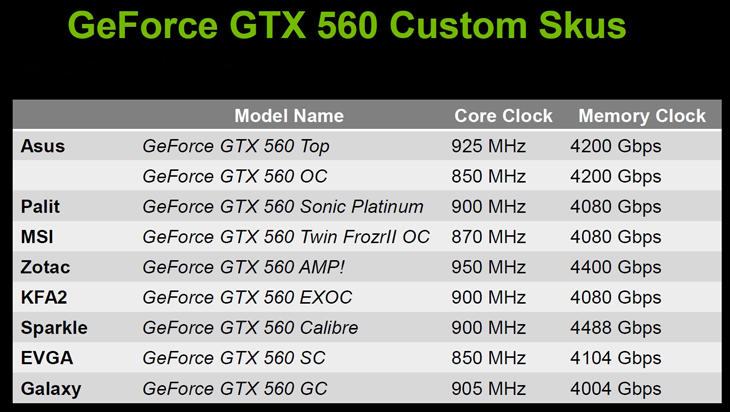

Нельзя не отметить тот факт, что в случае с GTX 560 компания NVIDIA решила «отпустить вожжи» и предоставить своим партнёрам свободу творчества. Так, по словам представителей зелёного гиганта, на рынке фактически будут отсутствовать эталонные решения. Большинство GTX 560 не только получат разные тактовые частоты, но будут также различаться конструкцией системы охлаждения и дизайном PCB. Так что нам с вами ещё предстоит выбрать лучшего представителя GTX 560 за свои деньги, а выбирать, надо сказать, есть из чего:

Ну что же, с устройством GPU и тактовыми частотами всё ясно, а как обстоят дела с ценой? Рекомендованные NVIDIA цены на GeForce GTX 560 для России таковы:

GTX 560 — 6 299 рублей;
GTX 560 OC — 6 699 рублей.

Если всё пойдёт по намеченному плану и цена на GeForce GTX 560 действительно будет находиться в указанных пределах, то в качестве основных конкурентов новинки будут выступать Radeon HD 6870 и 5870, стоимость которых в московской рознице колеблется в районе 6 500 рублей.

Для тестирования производительности GeForce GTX 560 мы выбрали ускоритель Palit GeForce GTX 560 Sonic Platinum. Переходим к рассмотрению особенностей новинки.

Palit GeForce GTX 560 Sonic Platinum упакован в картонную коробку, выполненную в чёрно-фиолетовой гамме. На лицевой и обратной сторонах производитель поместил информацию о поддерживаемых технологиях, а также о ряде технических характеристик: объёме видеопамяти и конфигурации портов вывода. Коробку украшают скриншоты игровых хитов настоящего и ближайшего будущего, например боевика Duke Nukem Forever, проекта, ожидаемого фанатами долгие годы.

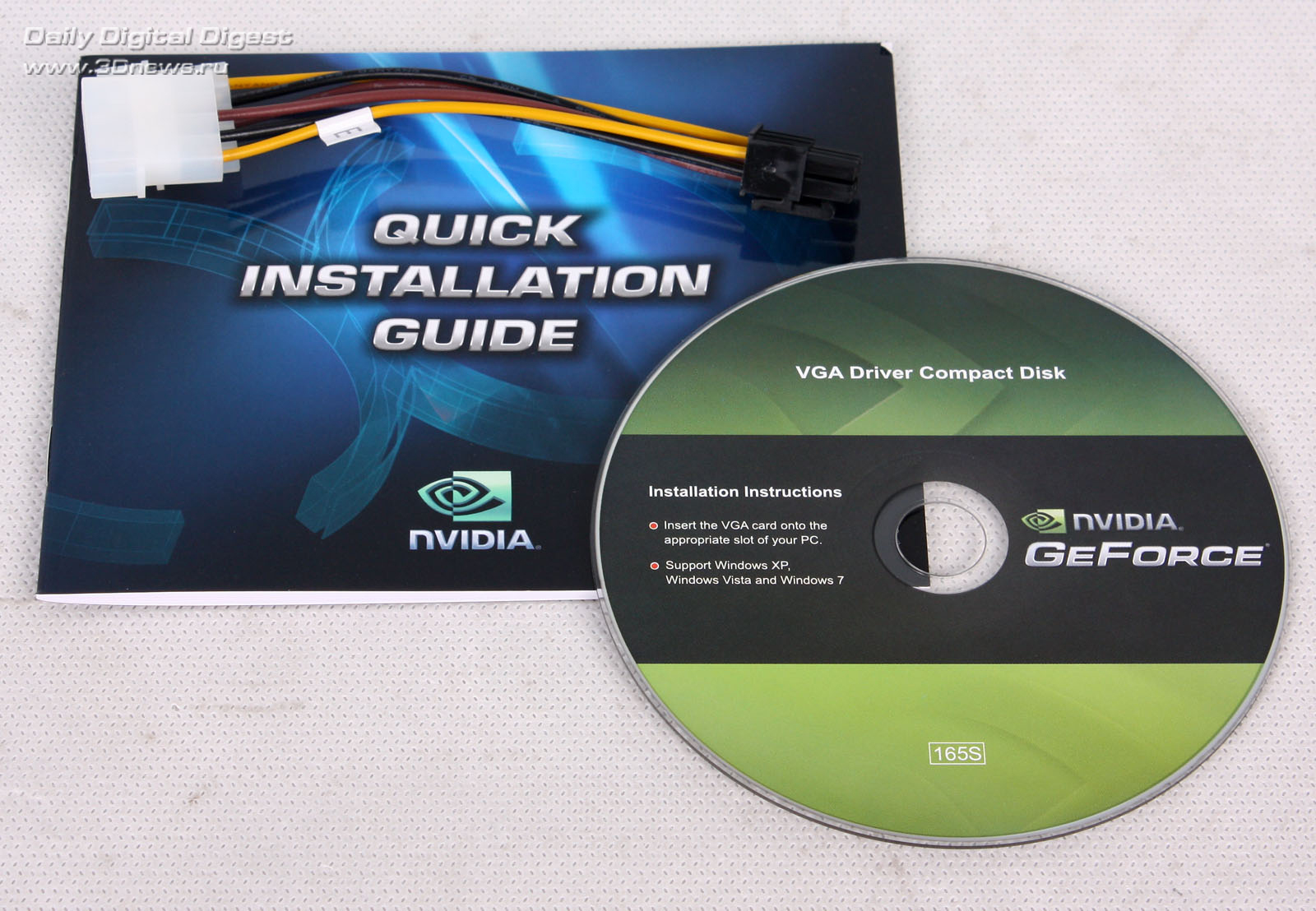

Комплектация Palit GeForce GTX 560 Sonic Platinum не поражает воображения богатством, тем не менее необходимый минимум на месте: инструкция, диск с драйверами и переходник питания с Molex на PCI-Express.

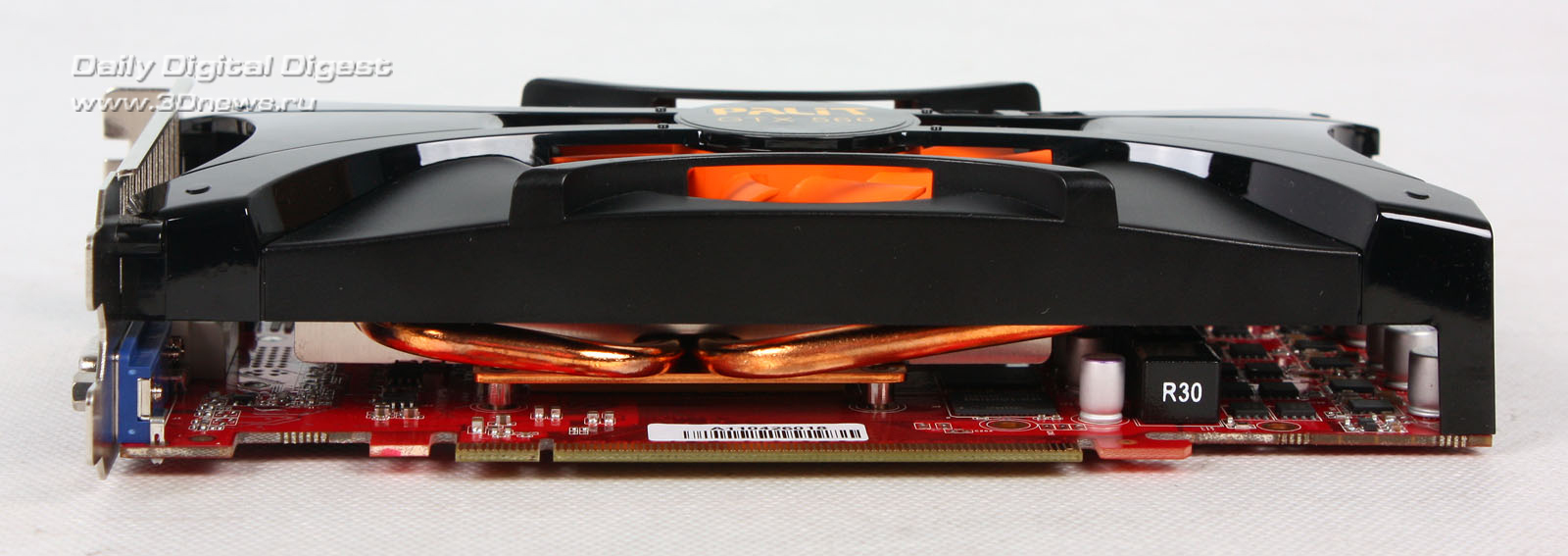

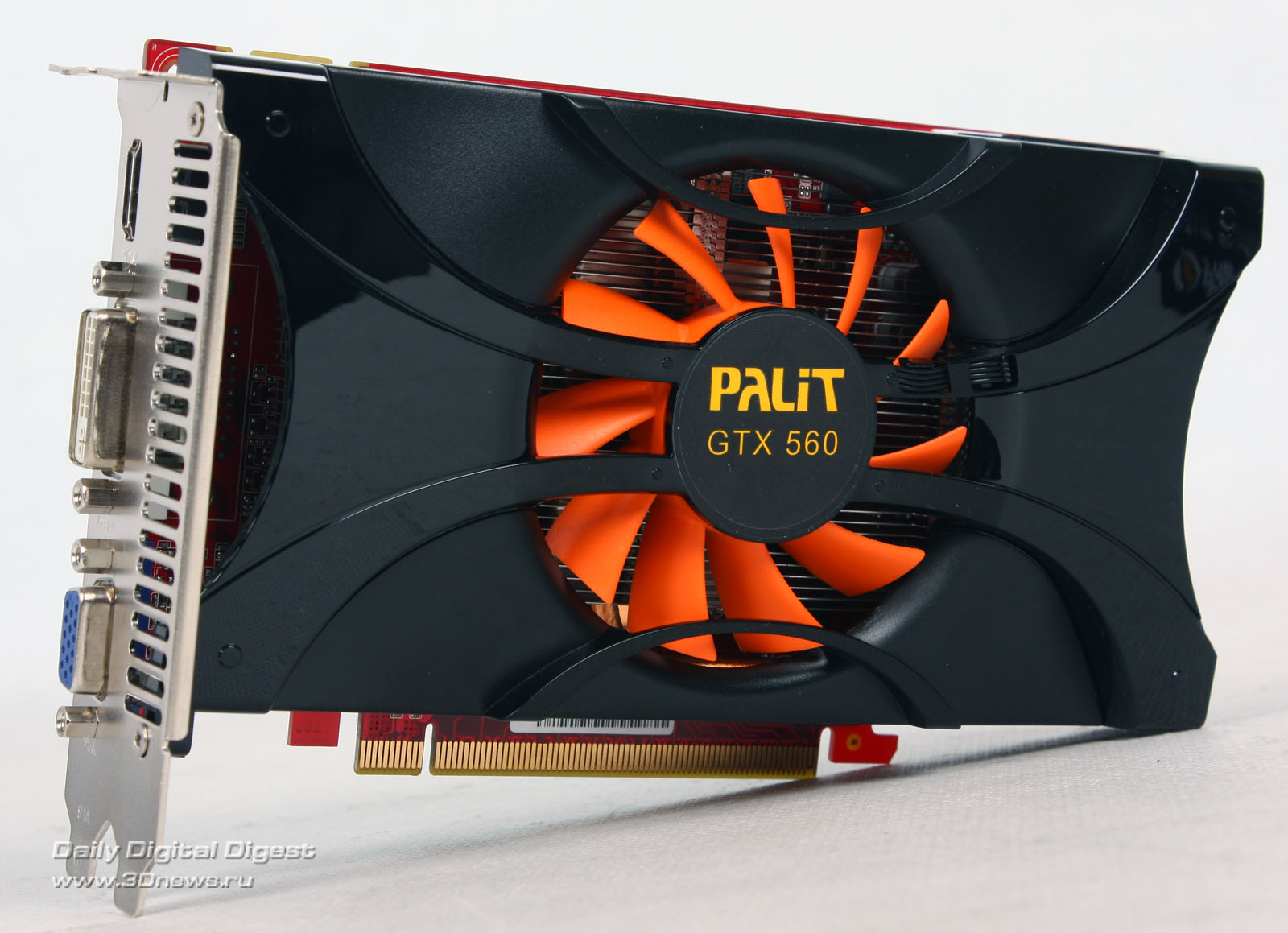

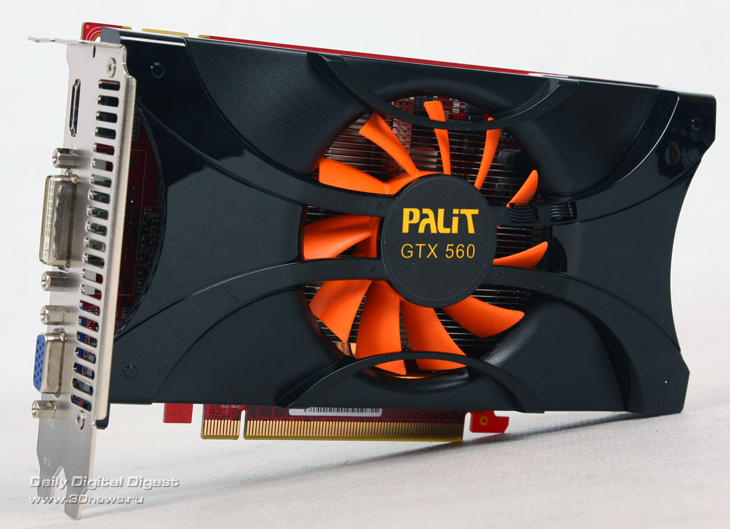

Сам ускоритель Palit GeForce GTX 560 Sonic Platinum выглядит весьма элегантно. Печатная плата красного цвета закрыта чёрным глянцевым кожухом системы охлаждения, в центре которой располагается ярко-оранжевый вентилятор.

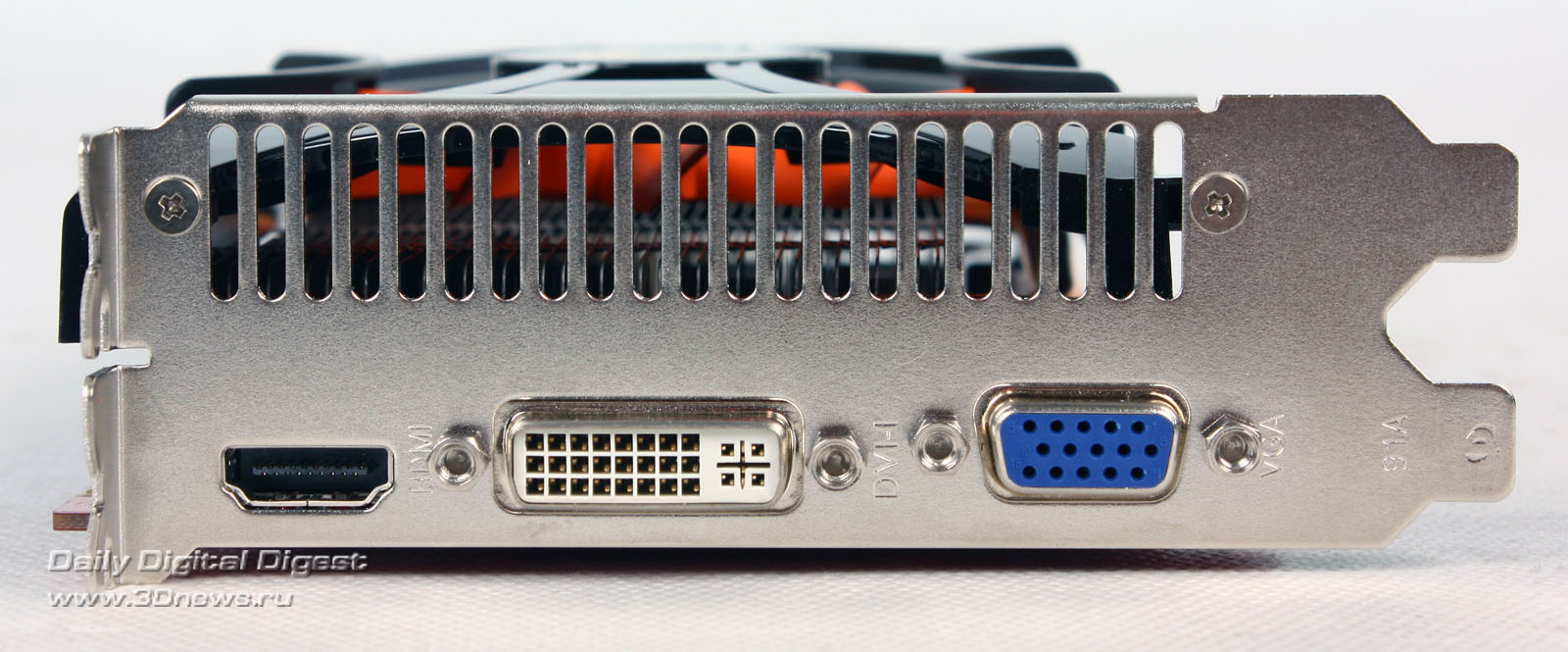

На панели выводов под вентиляционной решёткой размещены три видеовыхода — HDMI, DVI и D-Sub.

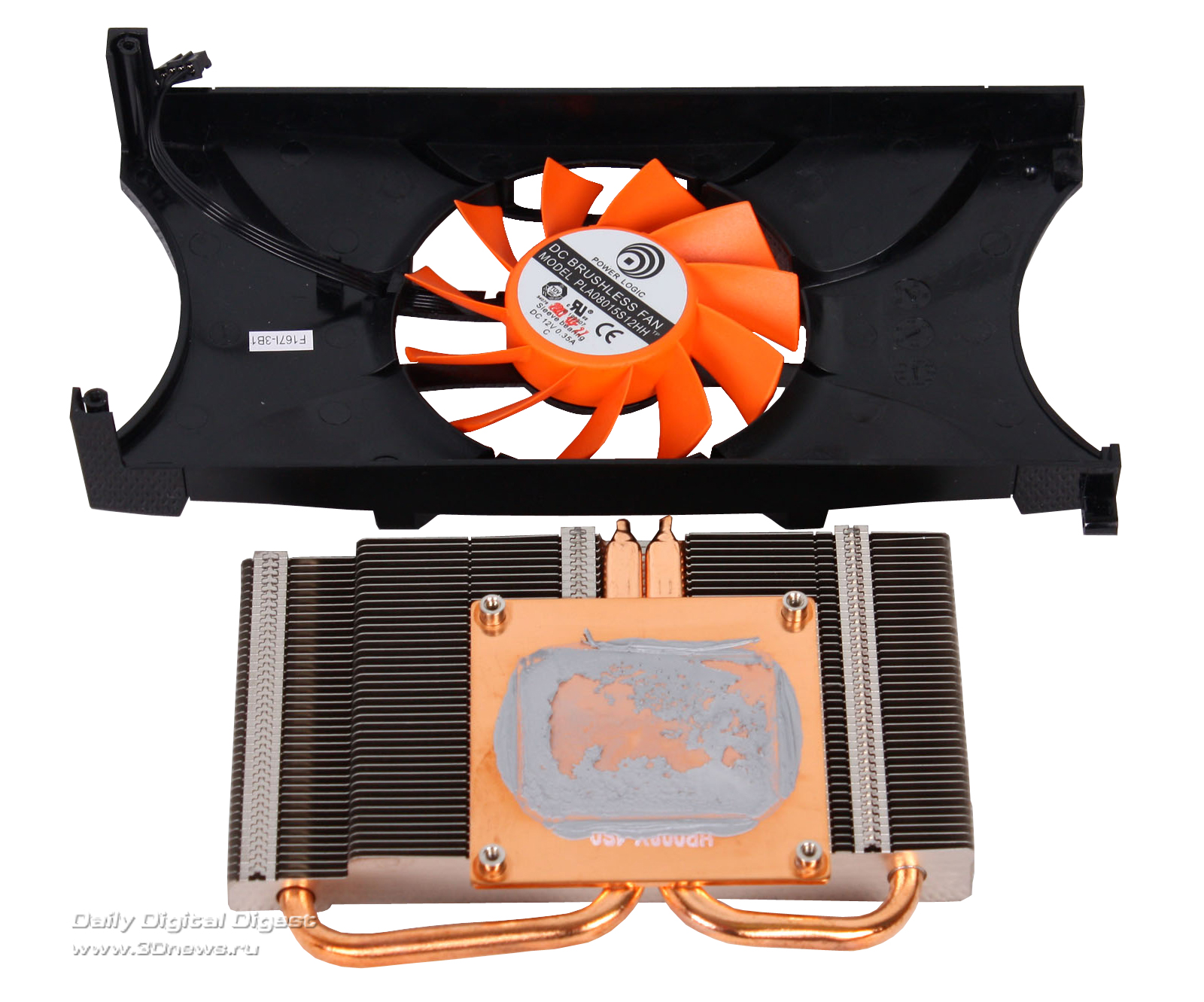

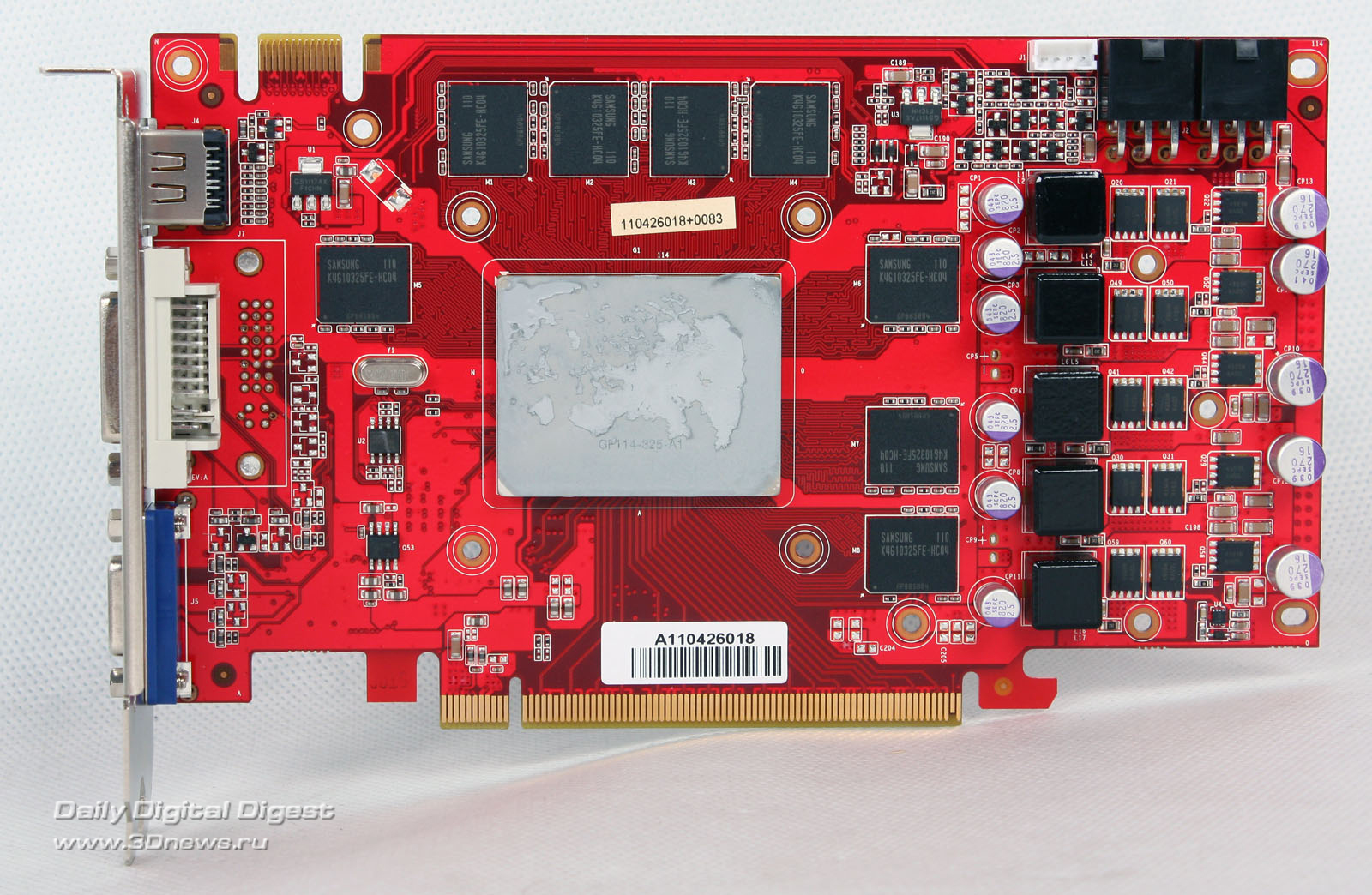

Демонтаж системы охлаждения прошёл без осложнений: откручиваем 8 винтов — и видеокарта разобрана. Конструкция кулера Palit GeForce GTX 560 Sonic Platinum предельна проста. Медное основание радиатора контактирует с графическим процессором GF114 через тонкий слой термопасты. Посредством тепловых трубок тепло от GPU переносится на поверхность радиатора, который затем охлаждается вентилятором, установленным в центре кожуха. Видеопамять, как и система питания, напрямую не контактирует с радиаторами и охлаждается воздушными потоками, создаваемыми вентилятором СО.

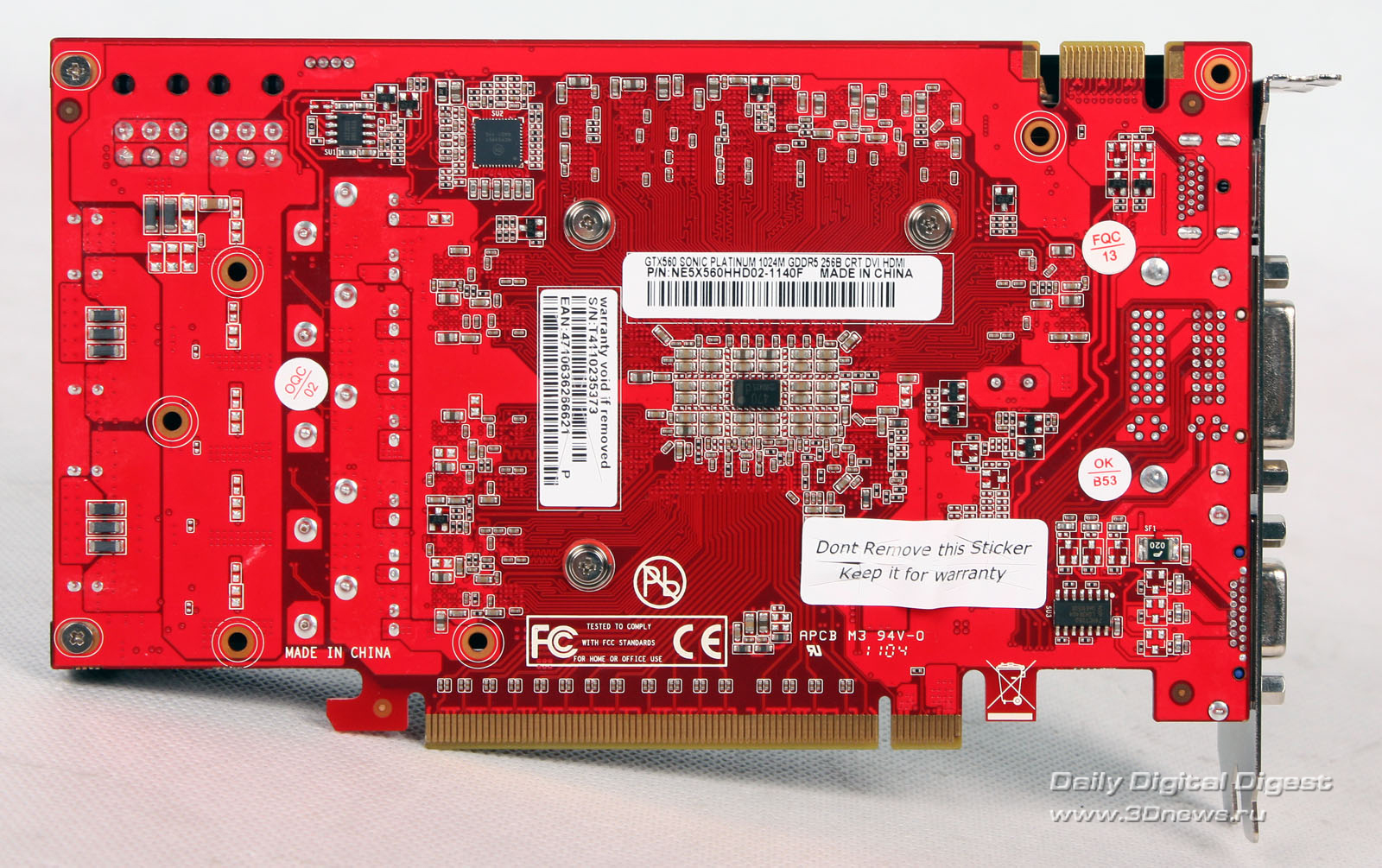

Система питания ускорителя Palit GeForce GTX 560 Sonic Platinum выполнена по схеме 4+1. За питание GPU отвечает контроллер On Semiconductor NCP5388, а памяти — Richtek RT9259.

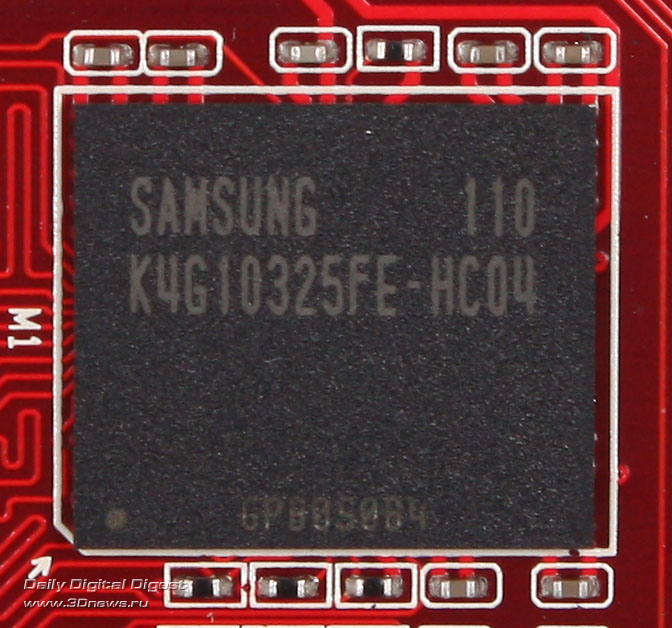

На плату с лицевой стороны установлено восемь микросхем памяти стандарта GDDR5, что в сумме дает 1024 Мбайт видеопамяти. Чипы произведены компанией Samsung и имеют маркировку K4G10325FE-HC04. Их время доступа равно 0,4 нс, а номинальная частота — 1250 МГц (5000 МГц QDR). В нашем случае память функционирует на заметно более низкой частоте — 1050 МГц (4200 МГц QDR). Ширина шины видеопамяти равна 256 бит.

На этом мы заканчиваем внешний осмотр и переходим к практическим испытаниям.
