Обзор материнской платы Foxconn H67A-S на чипсете Intel H67

Не так давно мы протестировали серию бюджетных плат Foxconn, выполненных в форм-факторе MicroATX, с двумя слотами PCI Express x16. Однако этим ассортимент дешевых плат Foxconn не исчерпывается: компания представила модель Foxconn H67A-S, которая предназначена для другой группы пользователей. Она выполнена в форм-факторе ATX, и все увеличенное пространство отведено под слоты PCI. Таким образом, плата рассчитана на владельцев большого количества карт расширения этого стандарта. И несмотря на то, что шина PCI морально устарела, многие экономные пользователи найдут ей применение. Впрочем, на этом поддержка «устаревших» стандартов и заканчивается, ведь на плате не разведены ParallelATA, FDD и LPT. К нашему удивлению, плата также не поддерживает актуального видеовыхода HDMI, который стал практически обязательным атрибутом любой современной платы со встроенным видео. Данный недостаток отчасти компенсируется большим количеством портов USB 2.0, но это слабое утешение для владельцев современных телевизоров и мониторов.

⇡#Спецификация Foxconn H67A-S

Оформление коробки с платой Foxconn H67A-S очень простое, а бюджетную ориентацию продукта подчеркивает наклейка с наименованием платы — на коробке его не напечатали:

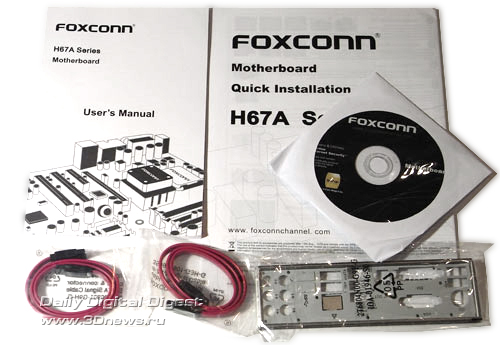

Комплектация

• материнская плата,
• руководство пользователя на английском языке + краткое руководство по сборке,
• DVD-диск с ПО и драйверами,
• два кабеля SerialATA,
• заглушка на заднюю панель корпуса.

Помимо обязательного руководства пользователя, DVD-диска и заглушки, покупатель получает только два кабеля SerialATA.

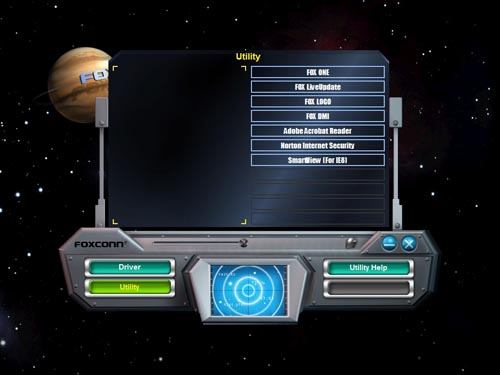

Что касается DVD-диска с драйверами, утилитами и ПО, то его интерфейс выполнен в привычном «космическом» стиле:

⇡#Плата Foxconn H67A-S

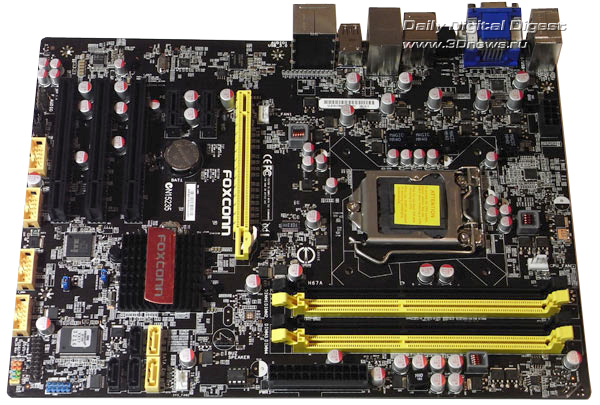

Главная особенность дизайна Foxconn H67A-S заключается в трех слотах PCI, благодаря которым эта плата наверняка заинтересует владельцев большого количества соответствующих карт расширения.

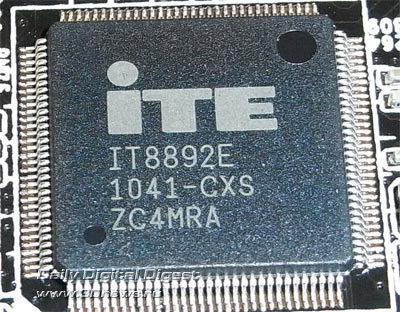

Мы специально обращаем внимание на этот факт, поскольку последнее поколение чипсетов Intel не поддерживает шину PCI, и для ее реализации необходим дополнительный контроллер. В нашем случае это чип ITE IT8892E:

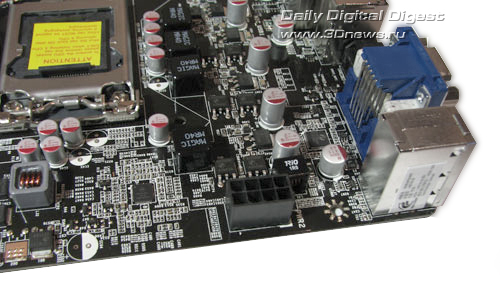

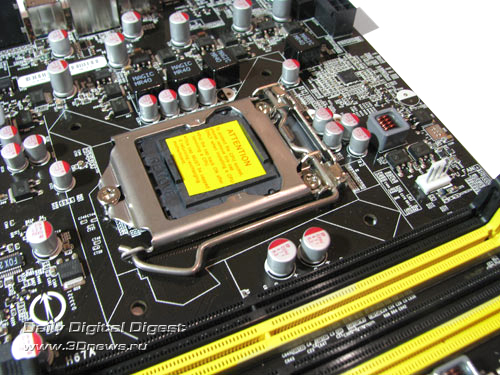

Что касается проблем со сборкой системы, то они полностью отсутствуют: защелки слотов DIMM не блокируются видеокартой, а разъемы питания установлены по краям платы. В частности, дополнительный 8-контакный разъем расположен на левом краю и допускает в том числе подключение 4-контактного кабеля от старых БП.

На плате установлены три 4-контактных разъема питания: CPU_FAN — около процессорного разъема (предназначен для соответствующего кулера), SYS_FAN1 — рядом с PEG-слотом и SYS_FAN2 — около портов SATA.

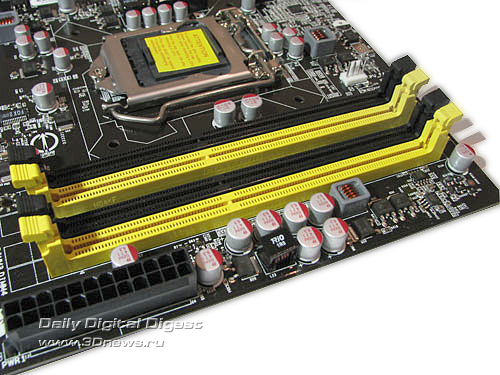

Также на плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.

Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600 МГц, а максимальный объем памяти равен 16 Гбайт.

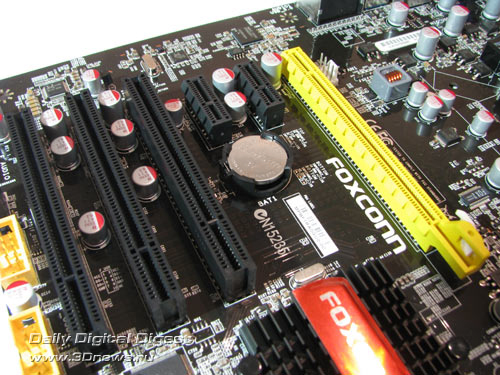

Как мы уже отмечали, на плате установлен один слот PCI Express Graphics (с защелкой), два слота PCI Express x1 и три PCI.

⇡#Возможности расширения

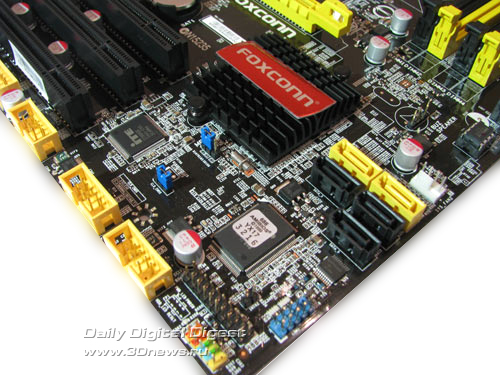

Плата Foxconn H67A-S, благодаря чипсету H67, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. При этом три порта SerialATA 3 Gb/s расположены около чипсета (как и порты SerialATA 6 Gb/s), а четвертый выведен на заднюю панель платы.

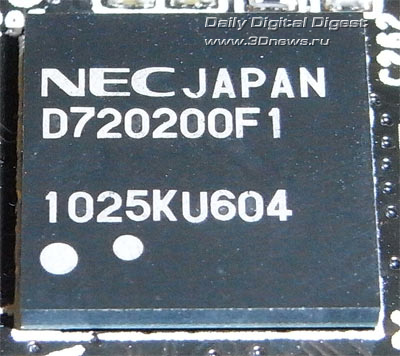

Что касается поддержки последовательной шины USB, то разработчики реализовали максимально возможное количество портов USB 2.0 с помощью чипсета H67 (14), а также пару портов USB 3.0 с помощью контроллера NEC D720200F1. При этом на задней панели расположены шесть портов USB 2.0 и два USB 3.0, а остальные порты подключаются при помощи планок (нет в комплекте).

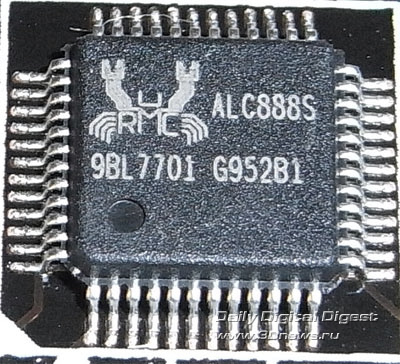

Плата Foxconn H67A-S имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC888S.

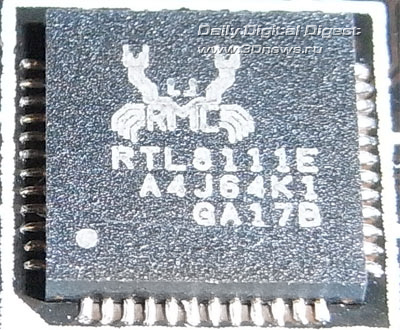

Теперь пара слов о сети: на плате установлен высокоскоростной сетевой контроллер Realtek RTL8111E (Gigabit Ethernet), подключенный к шине PCI Express (x1).

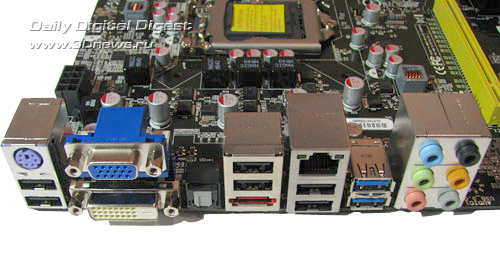

Соответствующий разъем (RJ-45) выведен на заднюю панель платы, которая имеет следующую конфигурацию:

Плата имеет только два видеовыхода (VGA и DVI), а также два порта USB 3.0 уже привычного синего цвета. Кроме этого плата Foxconn H67A-S поддерживает порт COM при помощи планки, однако ее нет в комплекте.
