Охотник в титановых доспехах. Обзор GeForce GTX 560 Ti

Череда неудач, которая преследовала компанию NVIDIA на протяжении практически всего 2010 года, судя по всему, наконец прервана. Глубокий редизайн графического ядра GF100 позволил NVIDIA выпустить на рынок пару достаточно мощных ускорителей, благодаря которым чипмейкер смог вернуть себе титул абсолютного чемпиона в классе одночиповых решений старшего уровня. Публика, интересующаяся ситуацией на рынке видеокарт, ожидала молниеносного и сокрушительного ответа со стороны «красного гиганта» — компании AMD, однако, полноценного ответа не получилось. Изменения архитектуры, внедрение новых технологий и рост тактовых частот не помог AMD подготовить продукт, способный разделаться с GeForce GTX 580. Ускоритель Radeon HD 6970, являющийся старшим представителем в линейке однопроцессорных видеокарт AMD, способен противостоять лишь GeForce GTX 570. Однако сильная позиция в верхнем сегменте рынка ни в коем случае не означает для NVIDIA полную победу. Мы с вами помним, что основная масса покупателей выбирает золотую середину или вовсе бюджетные решения, так что у NVIDIA есть над чем работать, впрочем, как и AMD. И такая работа, безусловно, ведётся. Например, ближе к концу прошлого года AMD представила свои ускорители серии Radeon HD 6850/6870, которые, судя по результатам наших тестов, продемонстрировали весьма неплохие показатели производительности в своём классе. Ну а сегодня пришло время делать ответный ход компании NVIDIA, итак, на арене ✴> — ускоритель GeForce GTX 560 Ti.

Невольно вспоминаются времена видеокарт GeForce 2/3, ведь именно тогда в названиях своих продуктов компания NVIDIA впервые начала использовать постфикс Ti, означающий Titanium (Титан). Старый-новый термин не только добавляет благозвучности названию, он должен ассоциироваться у потенциального покупателя с надёжностью и высокой производительностью продукта. Итак, что на сей раз приготовила NVIDIA? Давайте рассмотрим особенности новинки более подробно.

Сердцем нового ускорителя GeForce GTX 560 Ti стал видеопроцессор GF114, который, по сути, представляет собой существенно упрощённую модификацию старшего GPU семейства Fermi. При этом, в отличие от GeForce GTX 460, на смену которому приходит GTX 560 Ti, чип GF114 является производной GF110, а не GF100, как GTX 460. Для сравнения конфигураций функциональных блоков современных GPU NVIDIA, а также для ознакомления с характеристиками эталонных версий видеокарт на их основе предлагаем вашему вниманию сравнительную таблицу:

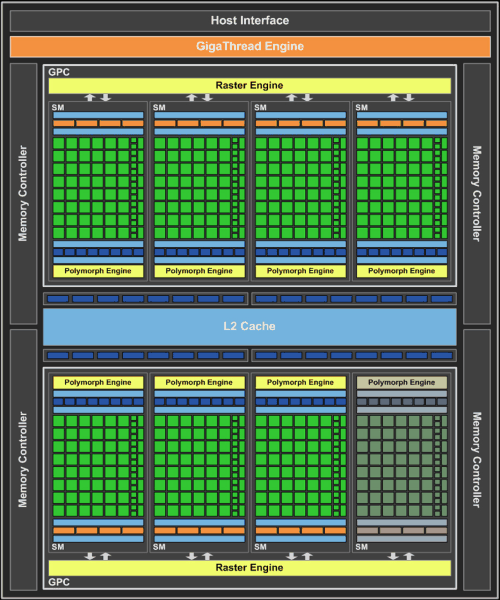

Архитектура GPU GF104

Итак, в составе GPU GeForce GTX 560 Ti содержатся два кластера GPC (Graphics Processing Clusters), которые, в свою очередь, состоят из 8 потоковых мультипроцессоров (Streaming Multiprocessors или SM), по 4 на каждый GPC. Конфигурация SM аналогична используемой в GeForce GTX 460. Всего ядро GF114 содержит 384 ядер CUDA (по 48 на SM), четыре блока диспетчеризации, 8 текстурных блоков и по одному блоку специальной функциональности (SF Unit) на каждый потоковый мультипроцессор. Ширина шины памяти GeForce GTX 560 Ti составляет 256 бит. Как и предшественник на ядре GF104, новый GTX 560 Ti поддерживает вывод сигнала в формате Dolby True HD и DTS-HD Master Audio через HDMI. По сути, новый GF114 есть не что иное, как заметно ускоренный GF104 с ещё одним активированным потоковым мультипроцессором. Работа на столь высокой частоте стала возможной благодаря серьёзной “транзисторной” модернизации графического ядра, аналогичной той, что инженеры NVIDIA проделали в случае с GF110. Ещё одним отличием новых ускорителей стала более высокая частота памяти в сравнении с GTX 460, что, естественно, положительным образом сказалось на пропускной способности памяти.

Относительная простота чипа GF114, а также те модификации, которые провела NVIDIA для увеличения частотного потенциала, безусловно, понравятся не только энтузиастам, но и тем, кто хочет получить энергоэффективный продукт.

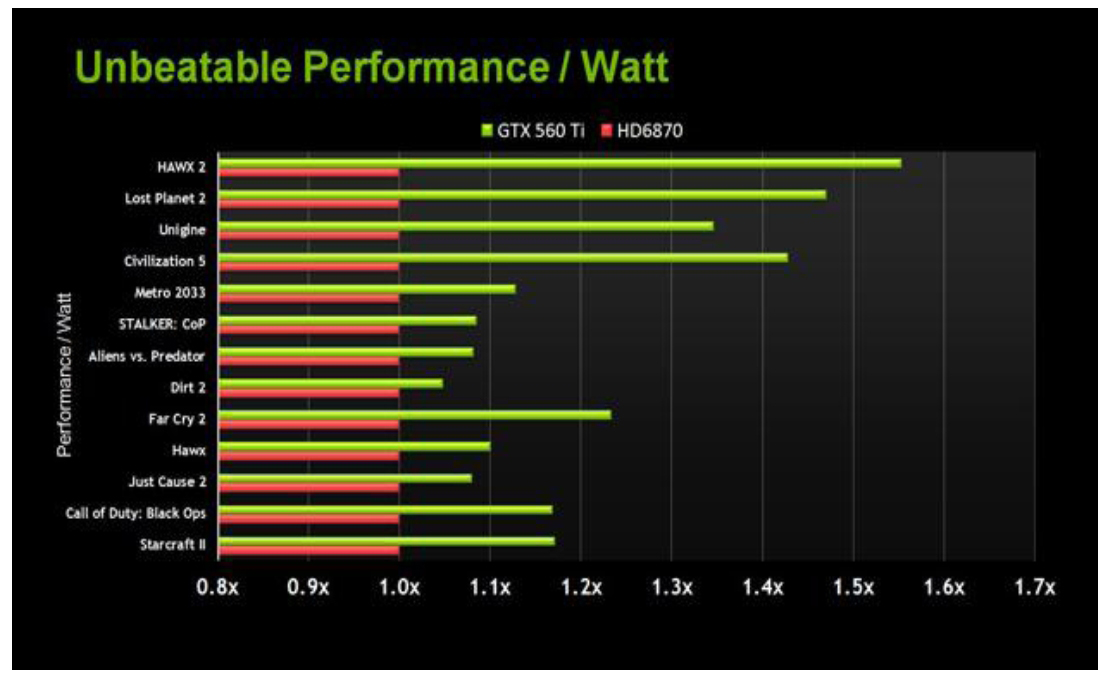

Судя по презентации NVIDIA, новый ускоритель получился не только быстрее GeForce GTX 460, но и обладает лучшим соотношением производительности на ватт, в том числе в сравнении с некоторыми решениями конкурента. Безусловно, это нам ещё предстоит проверить, но одно ясно уже сейчас: появление разогнанных продуктов с модифицированной системой питания GPU и памяти не за горами, благо, характеристики новых видеокарт к этому располагают.

Список поддерживаемых технологий по сравнению с другими современными решениями NVIDIA не изменился. Новинка поддерживает фирменные технологии NVIDIA: CUDA, PhysX, Surround, 3DVision и другие.

Помимо технической информации, важным фактором является стоимость. По данным NVIDIA, рекомендованная розничная цена ускорителей GeForce GTX 560 Ti составляет 9 999 рублей. Если предположить, что отечественные продавцы удержат стоимость видеокарт этой серии в указанных пределах, то в качестве конкурентов для GTX 560 Ti стоит рассматривать:

• GeForce GTX 470 (стоимостью в рознице порядка 8 000 рублей)
• Radeon HD 6870 (стоимостью в рознице порядка 8 000 рублей)
• Radeon HD 5870 (стоимостью в рознице порядка 9 500-10000 рублей)
• Radeon HD 6950 (стоимостью в рознице порядка 10 500 рублей)

Какова будет расстановка сил — покажет тестирование, а мы переходим к знакомству с эталонным образцом GeForce GTX 560 Ti.

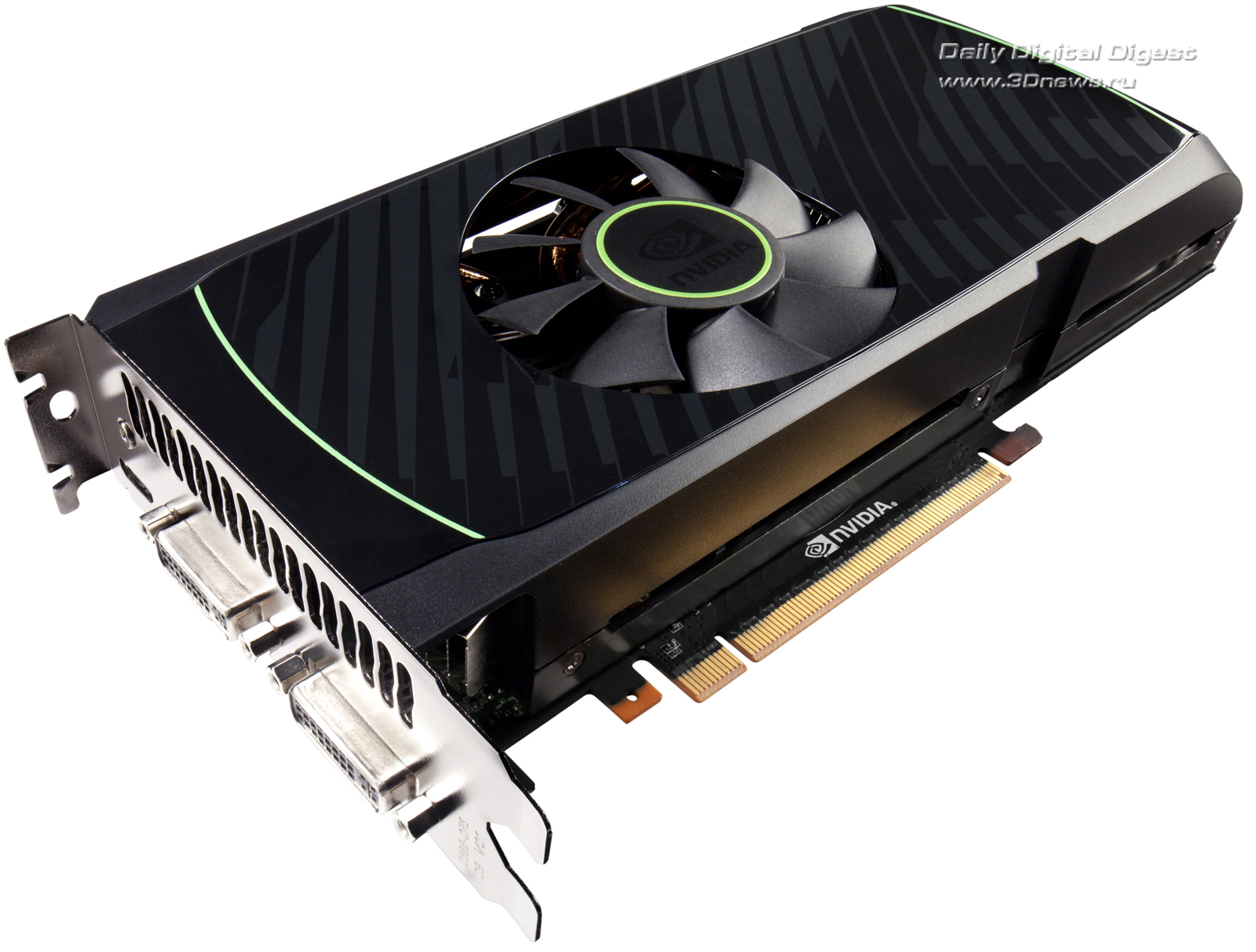

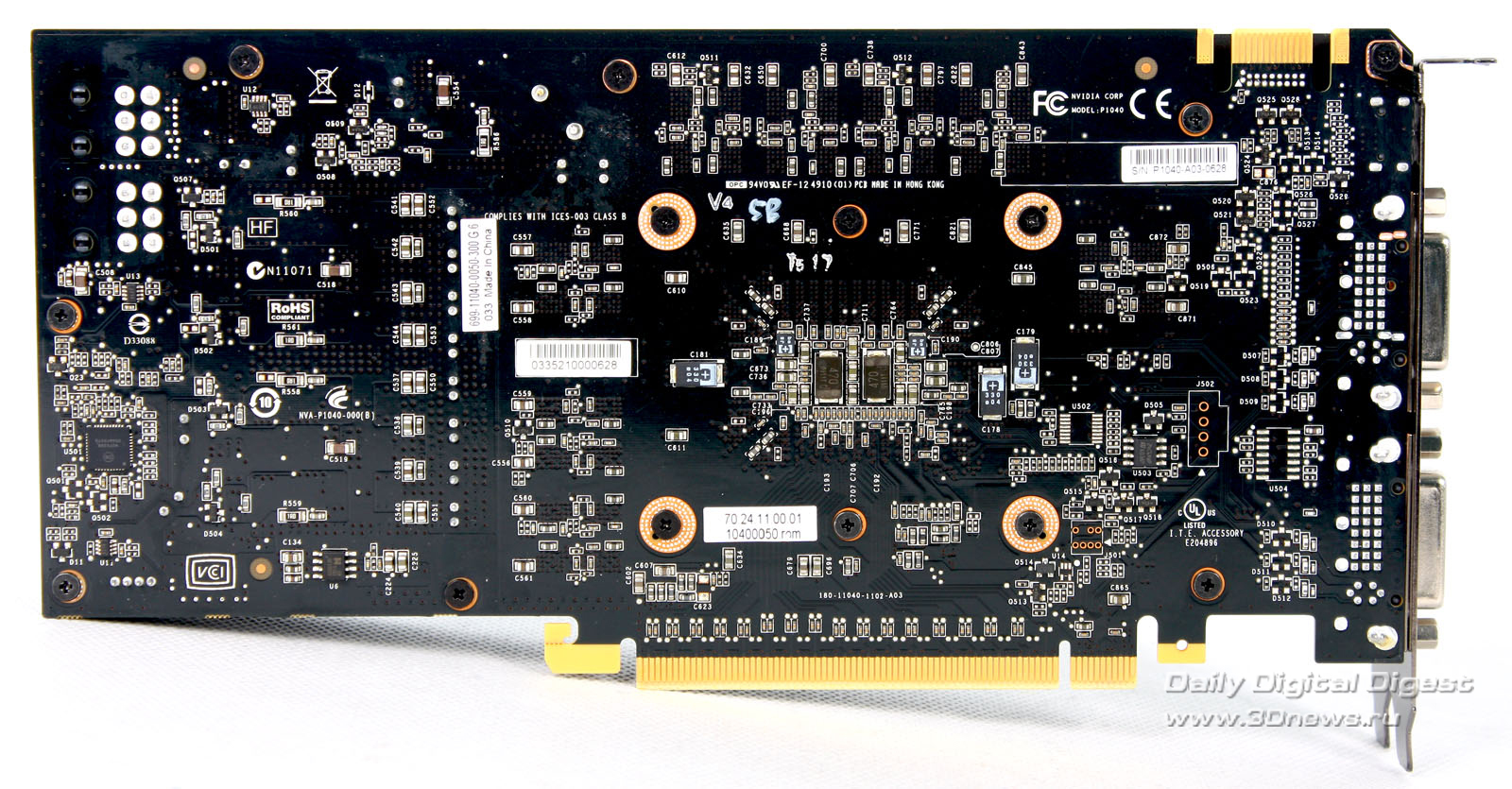

Дизайн системы охлаждения (СО) GeForce GTX 560 Ti можно назвать типичным для нового поколения графических ускорителей NVIDIA. Чёрный глянец кожуха СО добавляет внешнему виду ускорителя солидности. Длина эталонного образца GeForce GTX 560 Ti составляет чуть менее 23 см, а значит, проблем с размещением ускорителя в компактных корпусах быть не должно.

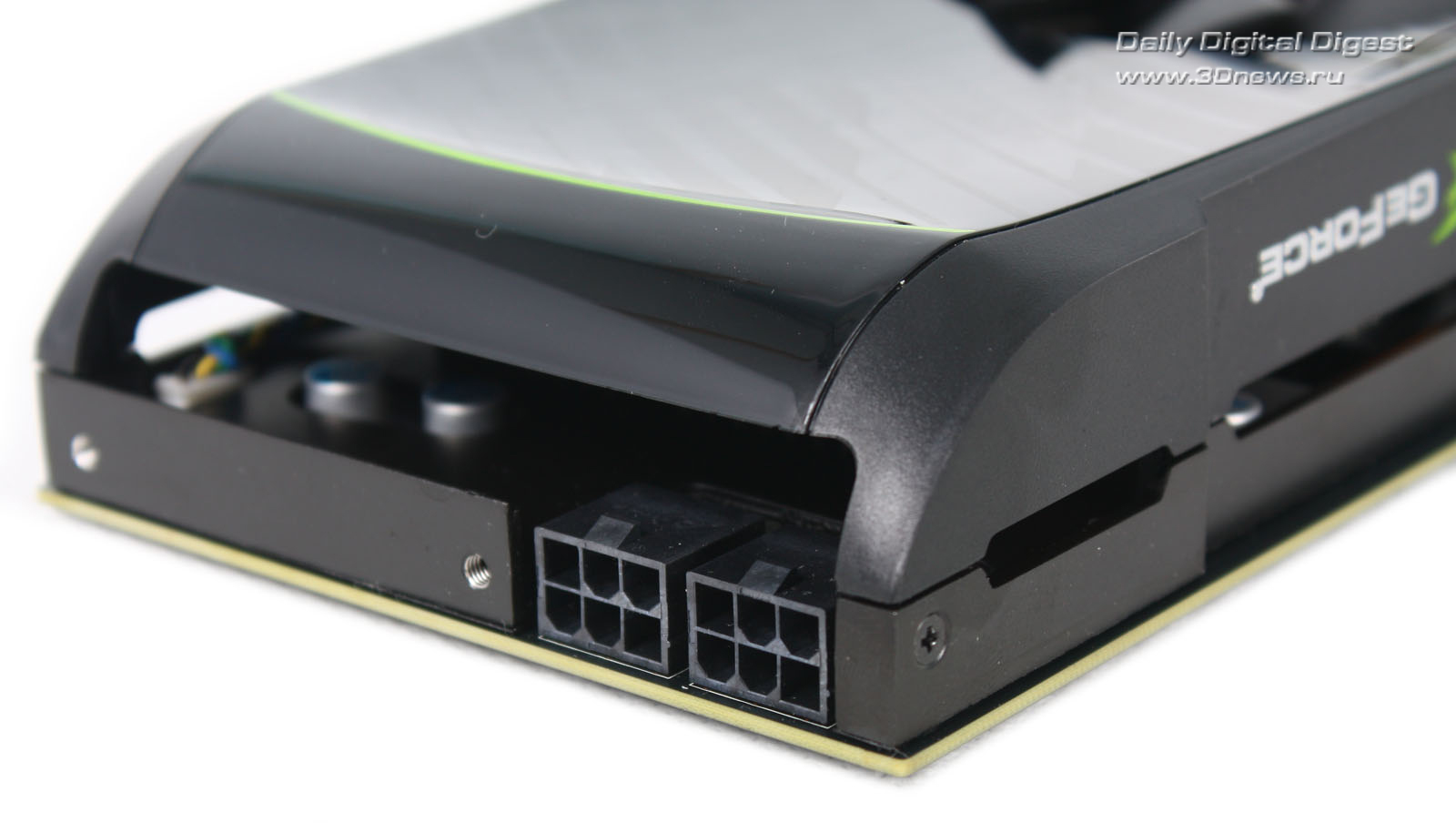

Для питания GeForce GTX 560 Ti требуется подключение двух шестиконтактных разъёмов питания PCI-Express.

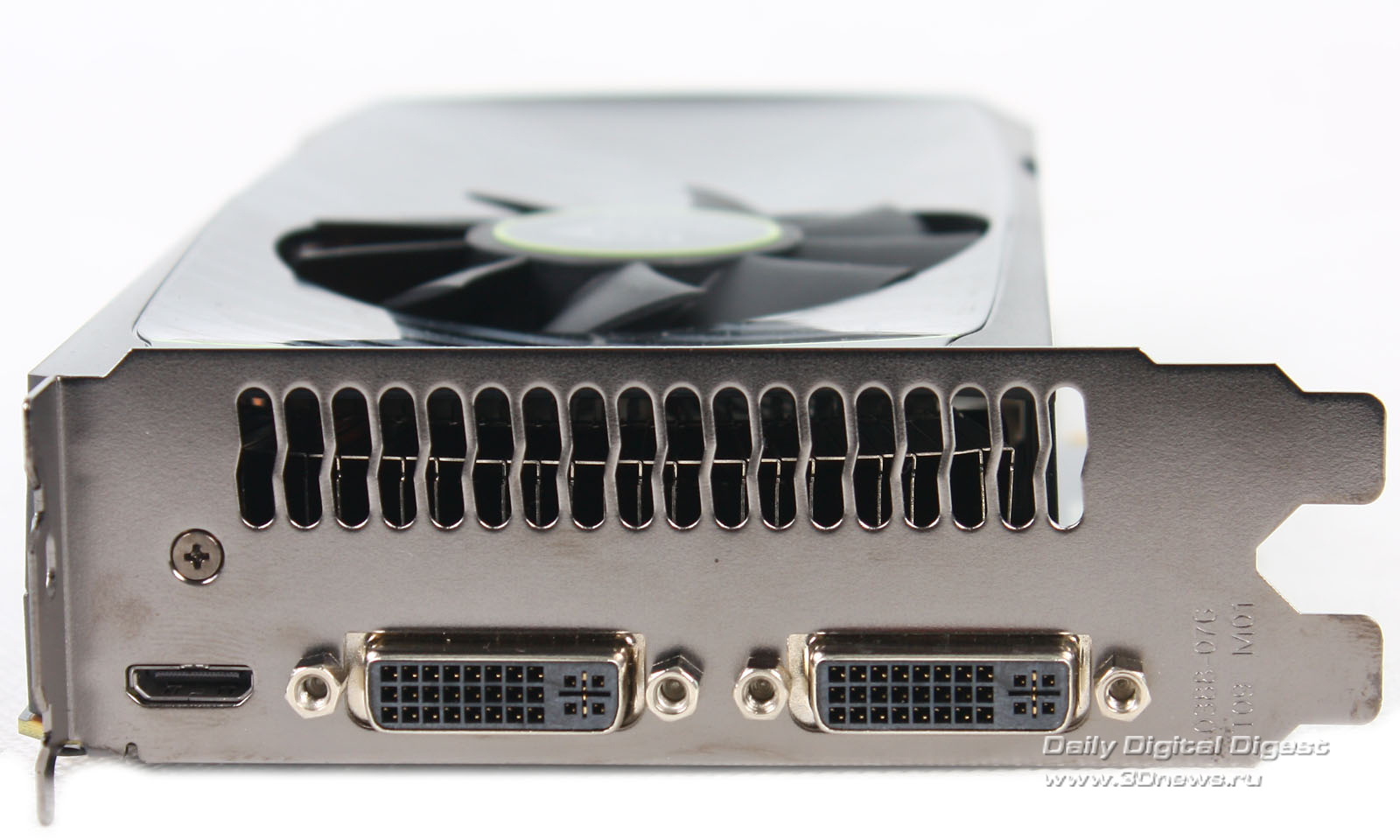

На торцевой панели помимо отверстий, через которые горячий воздух выходит за пределы корпуса, располагаются два разъёма Dual Link DVI-I, а также один порт Mini-HDMI.

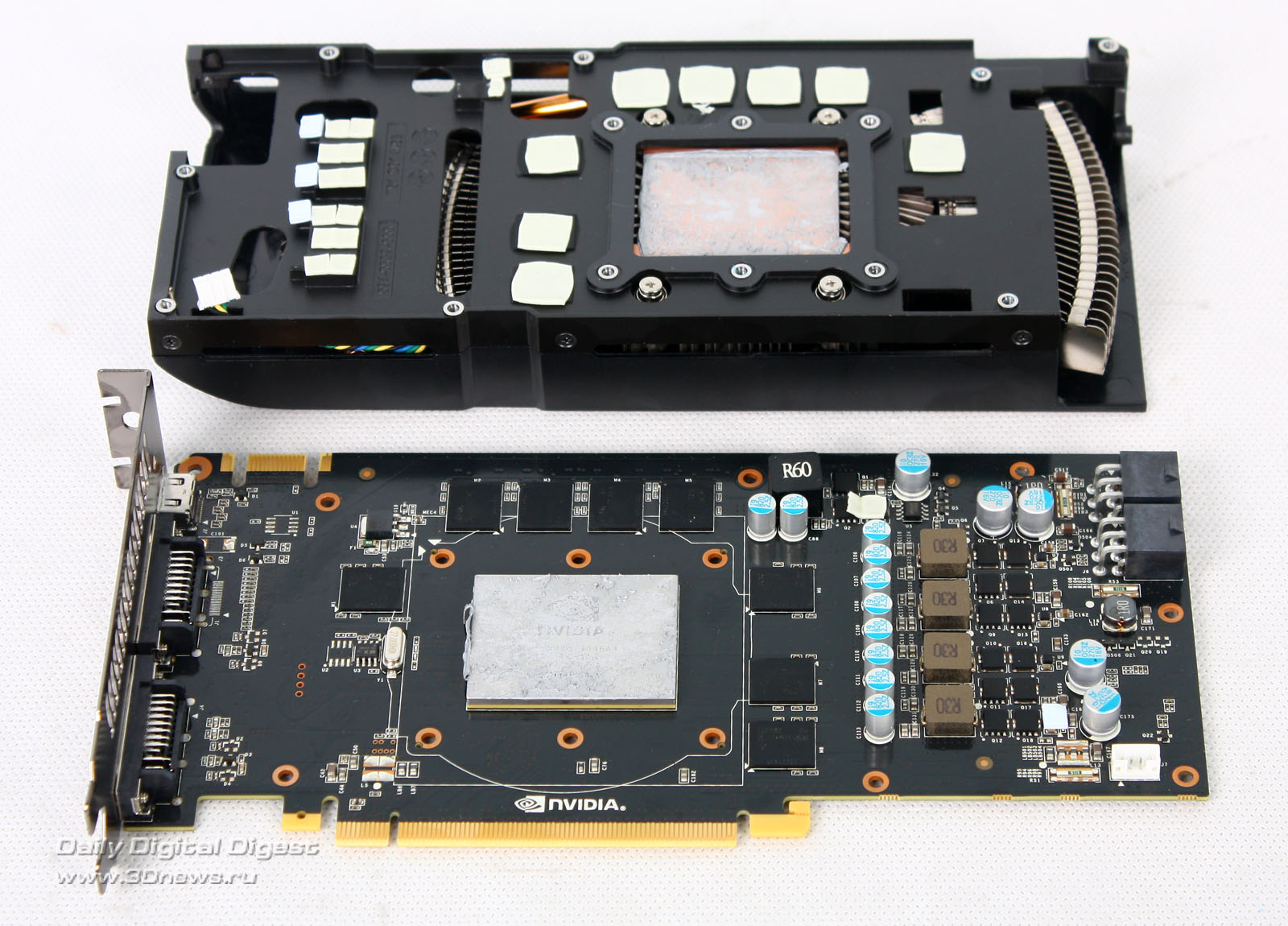

Демонтаж системы охлаждения не вызывает трудностей. Кулер контактирует с элементами системы питания и видеопамятью через специальные термопрокладки, а тепло графического процессора передается на медное основание СО через тонкий слой термопасты.

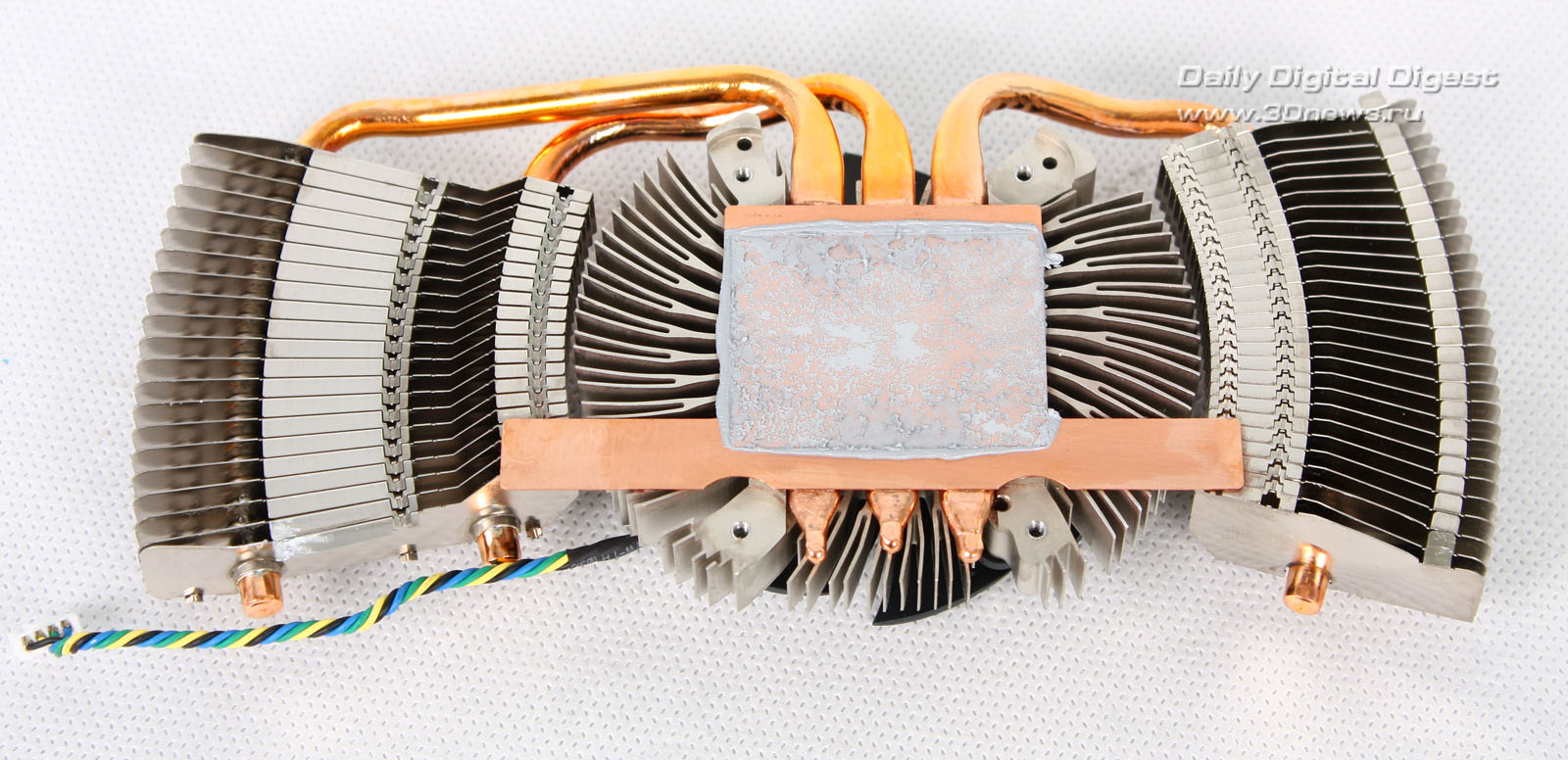

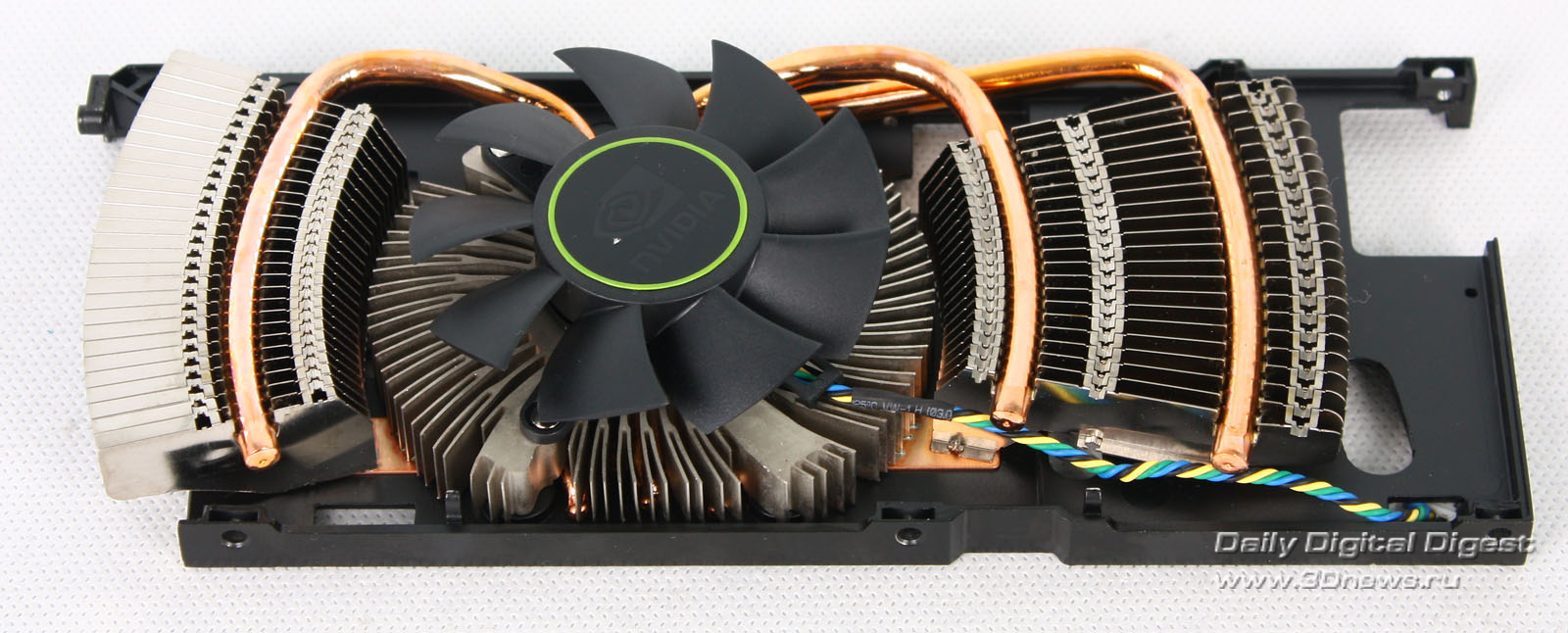

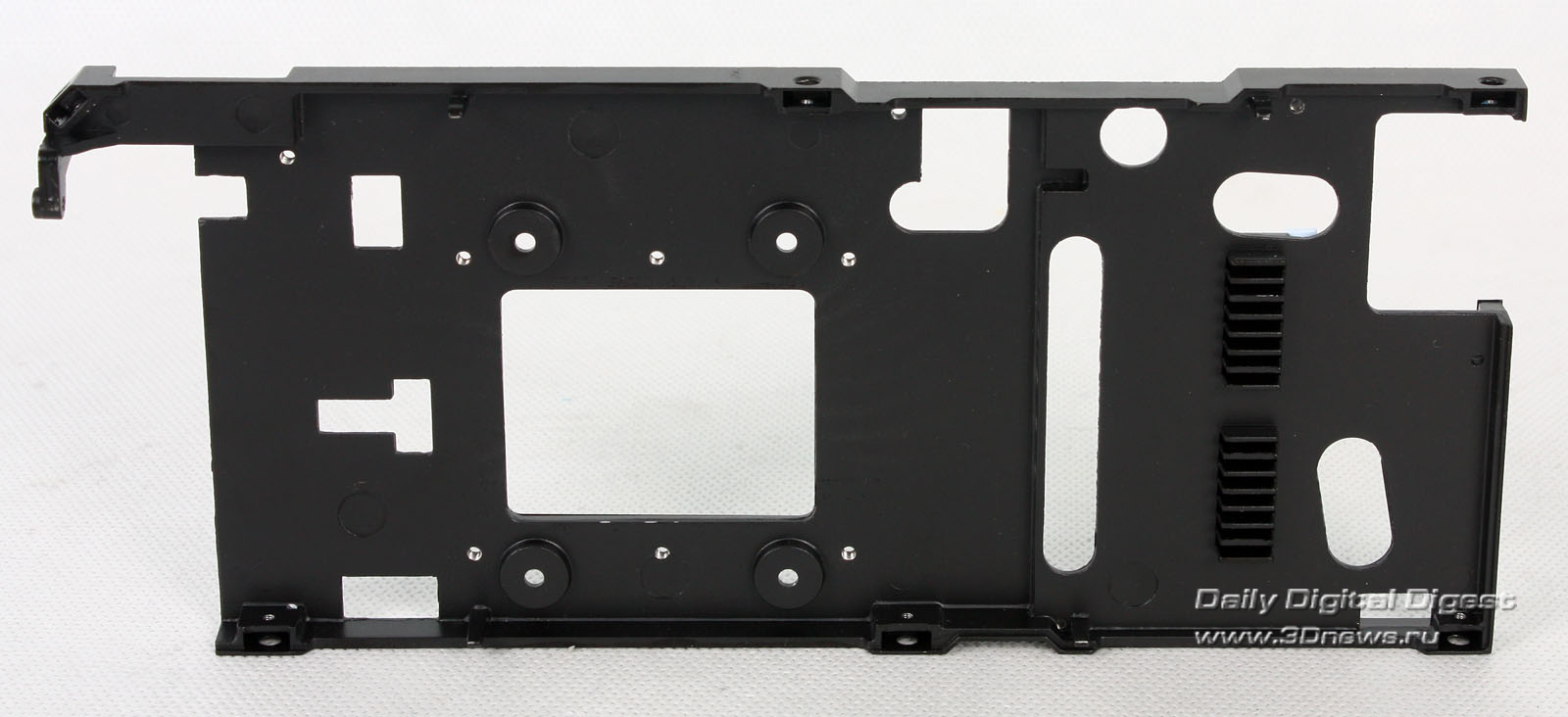

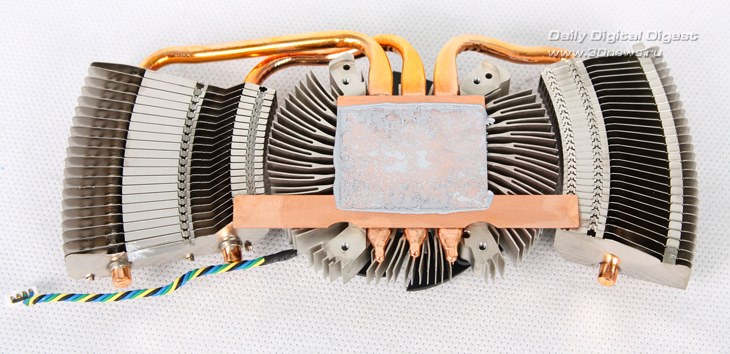

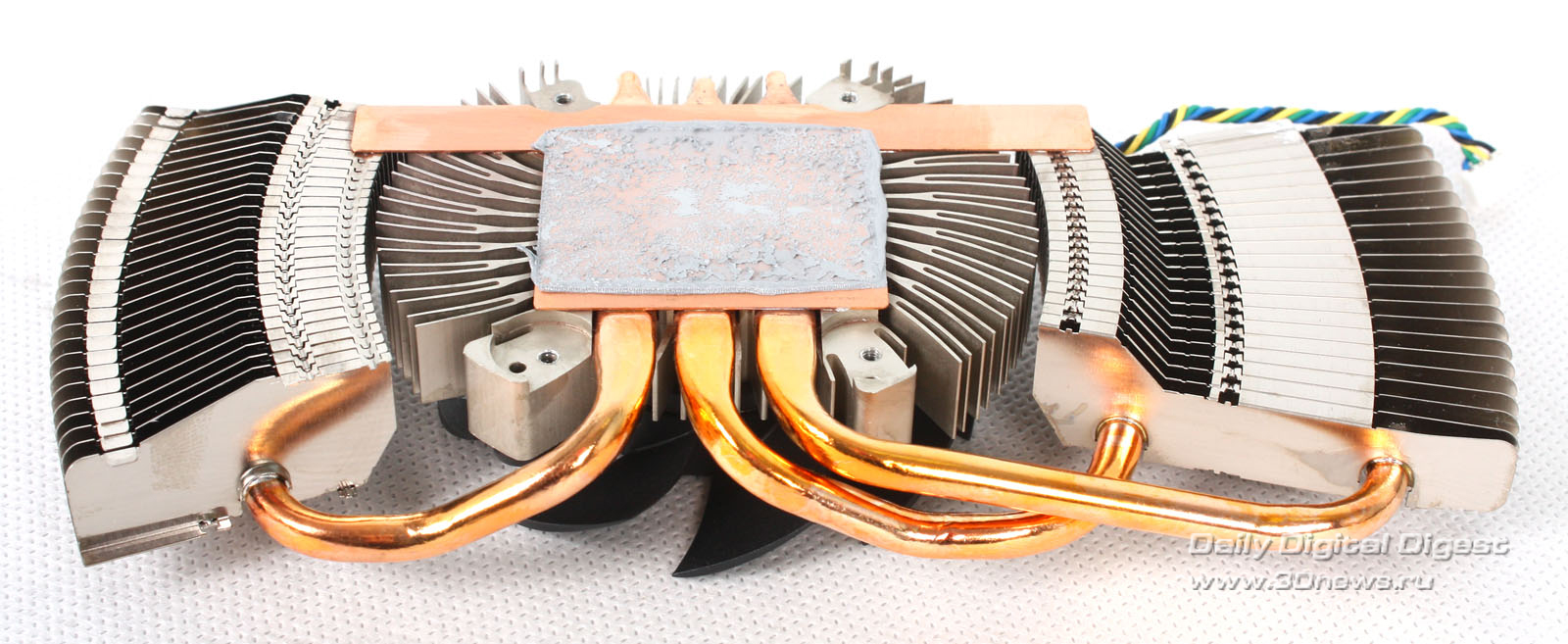

Разбираем кулер. Под кожухом скрывается система охлаждения, состоящая из металлической пластины, на которую отводится тепло от видеопамяти и элементов системы питания, и отвечающая за охлаждение GPU конструкция, состоящая из медного основания, припаянного к нескольким радиаторам. Тепло от основания переносят три тепловые трубки диаметром 6 мм, они же равномерно распределяют его по поверхности радиаторов, расположенных по бокам от центрального.

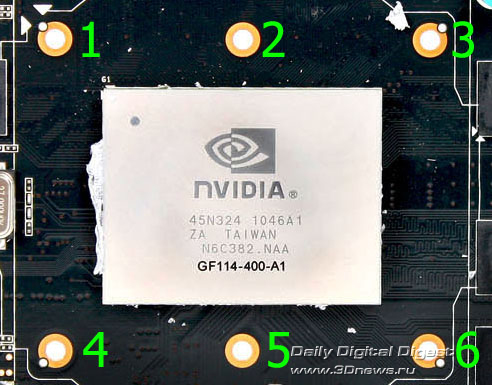

В некоторых случаях, при модернизации видеосистемы пользователи оставляют приобретённые отдельно кулеры, чтобы потом установить их на новую видеокарту. Если вы так и собираетесь сделать, то наверняка информация о расстоянии между монтажными отверстиями вокруг GPU окажется для вас полезной. Для удобства мы пронумеровали отверстия вокруг GPU GF114.

• Расстояние между центрами отверстий 1 и 3 составляет 6,0 см
• Расстояние между центрами отверстий 3 и 6 составляет 5,0 см
• Расстояние между центрами отверстий 6 и 1 составляет 7,9 см

Система питания ускорителя GeForce GTX 560 Ti имеет следующую схему:

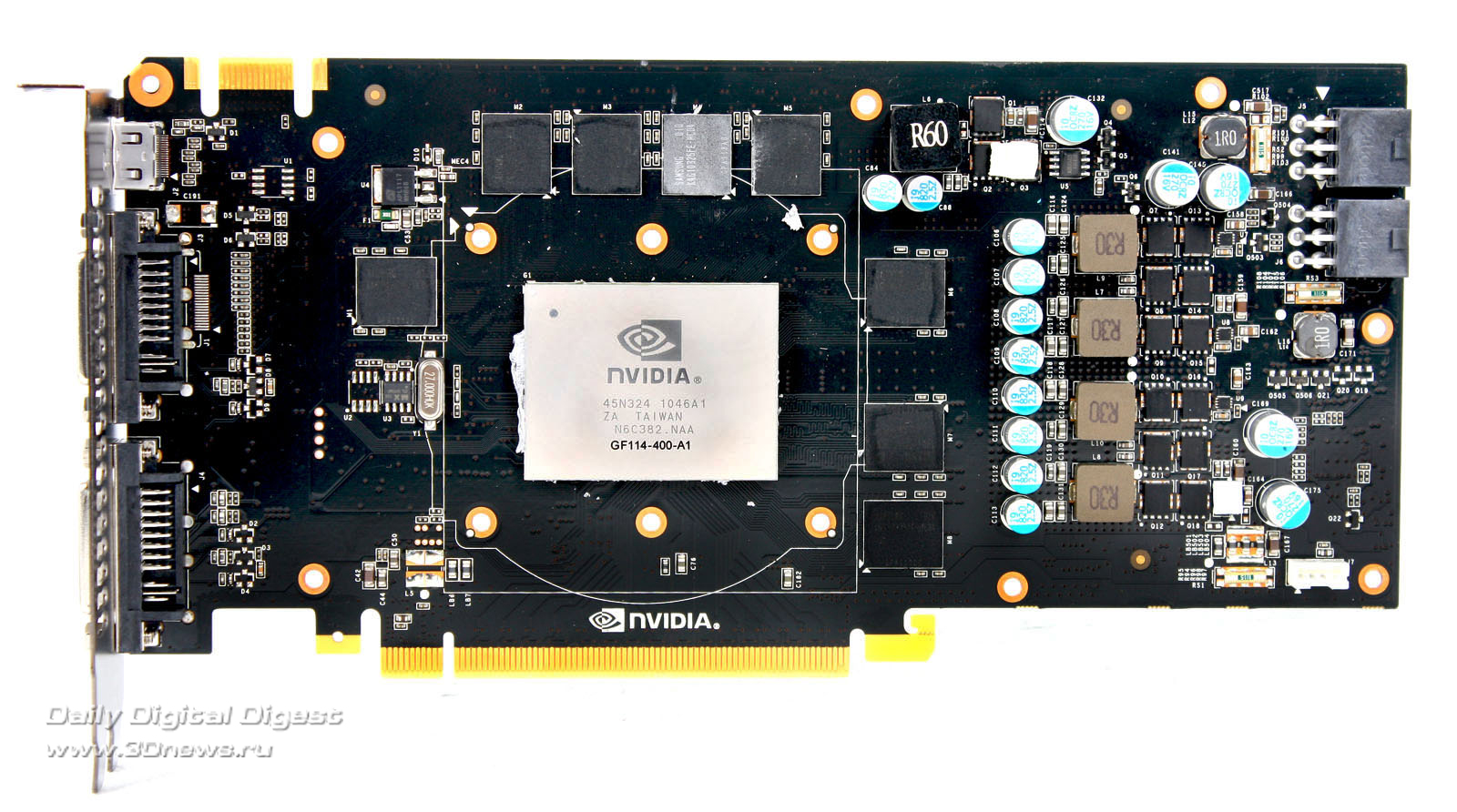

Четыре фазы выделены для GPU и одна фаза ✴> — для памяти, как и на GeForce GTX 460. Контроллеры помечены на PCB как U501 для GPU и U5 — для памяти. C большой долей вероятности это ON Semiconductor NCP5388 (или NCP5395) для GPU и Anpec Electronics APW7165 ✴> — для памяти.

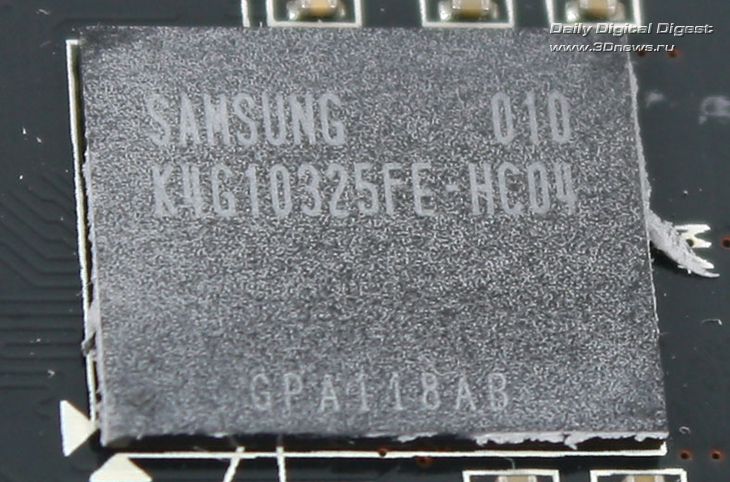

Чипы памяти произведены компанией Samsung. Маркировка чипов — K4G10325FE-HC04, номинальная частота составляет 5 ГГц (эффективная частота). Несмотря на столь высокую номинальную частоту, память GeForce GTX 560 Ti функционирует на более низкой — 4 ГГц.

На этом мы завершаем изучение конструктивных особенностей ускорителя GeForce GTX 560 Ti и переходим к практическим испытаниям. Прежде чем перейти к результатам тестов, ознакомьтесь со списком тестовых пакетов, а также с конфигурацией тестового стенда.
