Материнская плата ASRock 890GM Pro3 на чипсете AMD 890GX / Материнские платы

Недавно мы рассмотрели довольно интересную плату ASRock 890GX Extreme3 на чипсете AMD 890GX, которая запомнилась тремя PEG слотами, а также функцией активации "скрытых" процессорных ядер. Поэтому мы с большим интересом взялись за тестирование платы ASRock 890GM Pro3, которая основана на том же самом чипсете и выполнена в форм-факторе micro-ATX. Соответственно, количество PEG слотов в этой модели было сокращено до одного, но в других отношениях плата практически не уступает своей "старшей сестре". В частности, графическое подсистема включает 128 Мб памяти SidePort, плата поддерживает все фирменные технологии ASRock, а также полный набор функций разгона. В число последних входит ASRock UCC, которая активирует скрытые процессорные ядра (успешно проверено на практике).

Что касается возможностей расширения, то они также реализованы на высоком уровне: есть поддержка SerialATA 6 Gb/s и последовательных шин FireWire и USB 3.0. Причем на плате всего один порт USB 3.0, поскольку вместо привычного контроллера NEC инженеры ASRock использовали более дешевый чип Fresco Logic. На первый взгляд, плата представляет собой очень мощную основу для компактной системы, но является ли она таковой в действительности - покажет наше тестирование.

⇡#Спецификация ASRock 890GM Pro3

ASRock 890GM Pro3

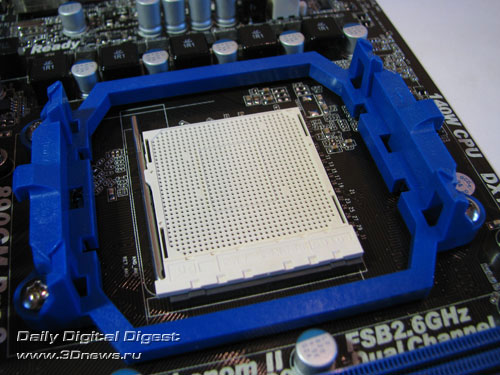

Процессор	- AMD Socket AM3; - Поддержка 45 нм процессоров;
Чипсет	- Северный мост AMD 890GX; - Южный мост AMD SB850; - Связь между мостами: A-Link Express 3;
Системная память	- Четыре 240 контактных слота для DDR-3 SDRAM DIMM; - Максимальный объем памяти 16 Гб; - Возможен двухканальный доступ к памяти; - Поддерживается память типа DDR3 1066/1333/1600/1800;
Графика	- Один слот PCI Express x16; - Встроенное графическое ядро ATI Radeon HD4290 + 128 Мб DDR3-1333 (SidePort); - Поддержка технологии Hybrid CrossFire;
Возможности расширения	- Два 32-битных PCI Bus Master слота; - Один слот PCI Express x1; - Тринадцать портов USB 2.0 (пять встроенных + восемь дополнительных); - Один порт USB 3.0 (встроенный); - Два порта IEEE1394 (FireWire; один встроенный + один дополнительный); - Встроенный звук High Definition Audio; - Сетевой контроллер Gigabit Ethernet;
Возможности для разгона	- Изменение частоты HTT от 150 до 500 МГц; изменение множителей CPU, CPU-NB и HT; - Изменение частоты встроенного видеоядра от 350 до 2000 МГц; - Изменение напряжения на процессоре, памяти, контроллере памяти, SidePort, HT и чипсете (sb); - Технология ASRock UCC (Unlock CPU Core); - Утилита ASRock OC Tuner;
Дисковая подсистема	- Поддержка протокола SerialATA 6Gb/s (шесть каналов - SB850, c поддержкой RAID 0,1,5, 0+1 и JBOD);
BIOS	- 8 MBit Flash ROM; - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features; - Технология ASRock Instant Flash; - Поддержка профилей CMOS;
Разное	- Один последовательный порт, порт для PS/2 мыши или клавиатуры; - IrDA; - STR (Suspend to RAM); - SPDIF Out;
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB; - 24-контактный разъем питания ATX (ATX-PW); - Дополнительный 4-контактный разъем питания; - Технология ASRock I.E.S.;
Мониторинг	- Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения всех вентиляторов; - Технология Smart Fan;
Размер	- microATX форм-фактор, 244 мм x 229 мм (9.63" x 9");

⇡#Упаковка

Коробку с платой ASRock 890GM Pro3 украшают различные логотипы поддерживаемых функций и технологий. Кроме того, общее цветовое оформление создает голографический эффект:

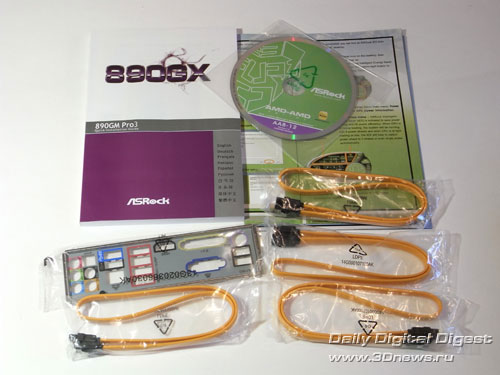

⇡#Комплектация

материнская плата;

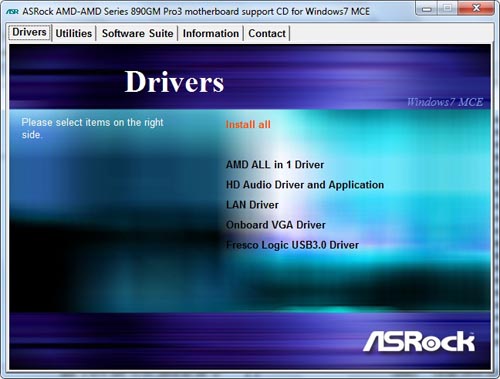

DVD диск с ПО и драйверами;
руководство пользователя на английском языке + краткое руководство;
четыре SerialATA кабеля;
заглушка на заднюю панель корпуса;

Комплектация платы несколько не сбалансирована, поскольку для четырех кабелей SerialATA нет ни одного переходника питания:

Руководство пользователя весьма объемное, благодаря дублированию информации на 10 языках. Однако в брошюре отсутствует описание настроек BIOS, что снижает общую оценку за комплектацию. В результате комплектацию платы стоимостью ~4000 руб мы оцениваем на "3-".

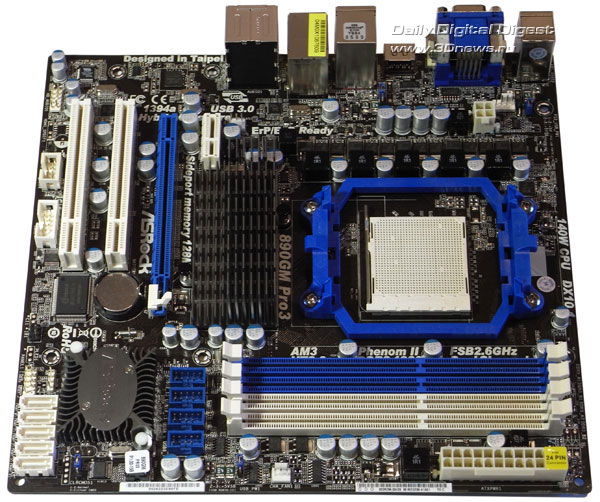

⇡#Плата ASRock 890GM Pro3

Единственная особенность дизайна платы ASRock 890GM Pro3 заключается в несколько неудобном расположении четырех разъемов для подключения дополнительных портов USB 2.0. В остальном претензий нет: разъемы питания установлены по краям платы, а также отсутствует проблема блокировки слотов DIMM видеокартой, установленной в слот PCI Express x16.

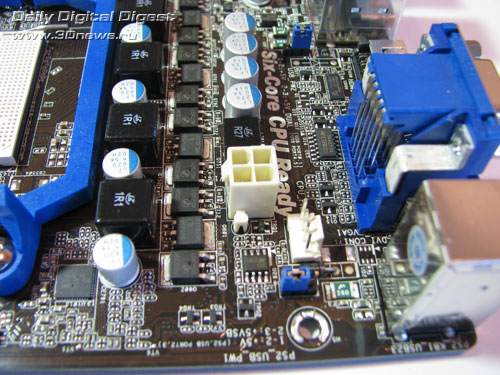

Кстати, дополнительный разъем питания предназначен для подключения 4-контактного кабеля:

Рядом с процессорным гнездом установлен 4-контактный разъем CPU_FAN1 для подключения процессорного кулера.

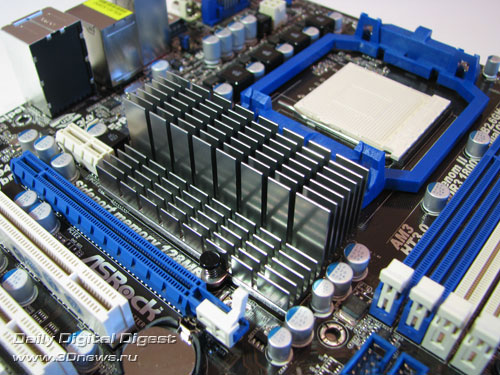

Кроме него на плате установлено еще два 3-контактных разъема: PWR_FAN1 около северного моста и CHA_FAN1 около разъемов DIMM. Как и на большинстве microATX плат, на ASRock 890GM Pro3 используется полностью пассивная система охлаждения, которая включает массивный радиатор на северном мосту и небольшой радиатор на южном.

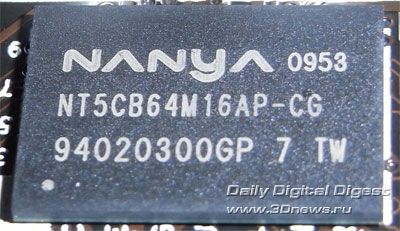

Рядом с северным мостом находится встроенная графическая память DDR3-1333. Соответствующий чип объемом 128 Мб произведен компанией Nanya:

ASRock 890GM Pro3 встроенная графическая память

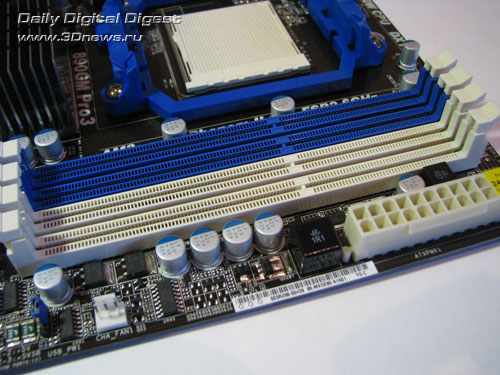

На плате установлено четыре слота DIMM, а максимальный поддерживаемый объем памяти равен 16 Гб. Для включения двухканального режима необходимо установить память в слоты одного цвета.

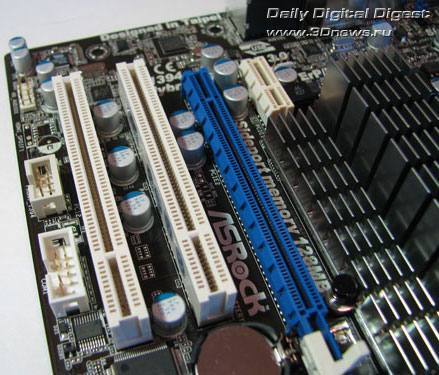

Что касается возможностей расширения, то на плате установлен слот PCI Express х16, слот PCI Express х1 и пара слотов PCI.

⇡#Возможности расширения

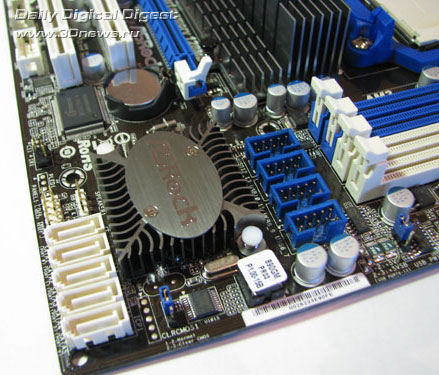

Благодаря южному мосту SB850 плата ASRock 890GM Pro3 поддерживает шесть каналов SerialATA 6 Gb/s. Из них пять портов расположены около южного моста, а шестой выведен на заднюю панель платы.

Отметим, что плата не поддерживает протокол ParallelATA, поэтому к ней можно подключить всего шесть накопителей.

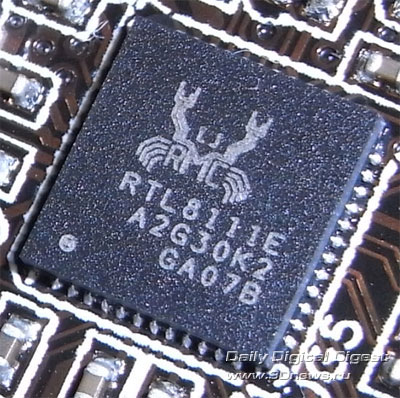

На плате установлен гигабитный сетевой контроллер RTL 8111E.

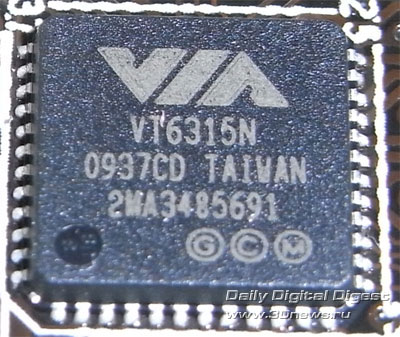

Также установлен двухпортовый контроллер последовательной шины FireWire производства компании VIA - VT6315N. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (нет в комплекте).

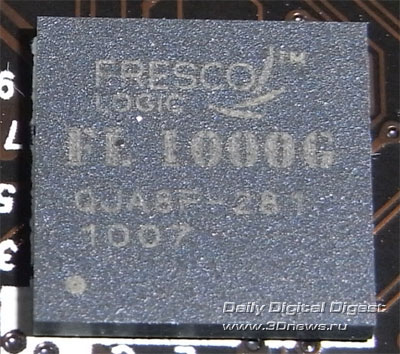

Плата поддерживает 13 портов последовательной шины USB 2.0, пять из которых расположены на задней панели, а еще восемь подключаются при помощи планок (отсутствуют в комплекте). Кроме того, плата поддерживает один порт USB 3.0 с помощью контроллера FL 1000G, производства компании Fresco Logic:

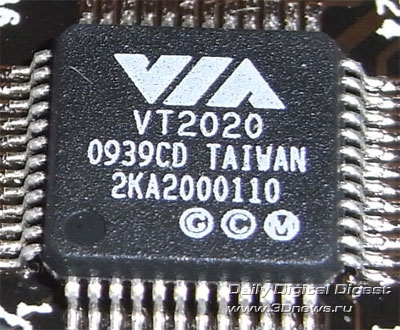

Встроенный звук High Definition Audio реализован с помощью кодека VIA VT2020, который поддерживает выход на восемь каналов.

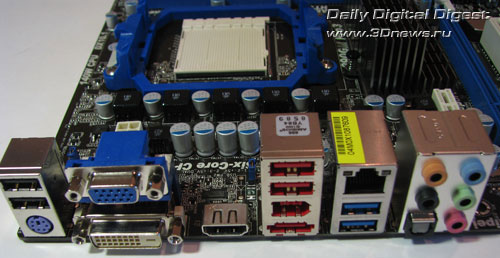

Задняя панель платы имеет следующий вид:

Вы можете заметить полное отсутствие LPT- и COM-портов, на месте которых расположены видеовыходы HDMI, DVI и VGA. При этом плата поддерживает один COM-порт при помощи планки, которой, впрочем, нет в комплекте. Функциональность панели дополняет блок из двух портов USB 2.0, одного порта SATA 6 Gb/s и порта FireWire. Обратите внимание на блок с двумя синими портами USB: нижний соответствует стандарту USB 3.0, тогда как верхний - USB 2.0.

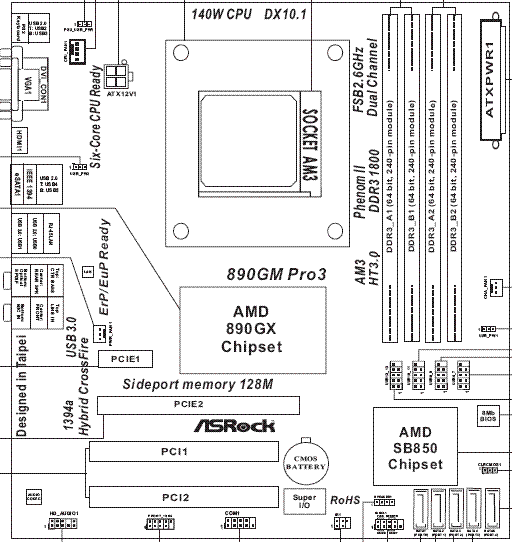

Традиционная схема платы:
