ASUS EAH5770 CuCore - с медным "сердцем" к новым частотам!

Изучая характеристики современных видеокарт, вы наверняка замечали, что зачастую решения от разных производителей отличаются друг от друга настолько незначительно, что окончательный выбор определяет лишь цена, которую выставил продавец. И действительно, очень часто разница между ускорителями заключается лишьв оформлении системы охлажденияи упаковки. При таком положении дел, для тех, кто хочет получить более совершенный продукт, нестандартные решения вызывают неподдельный интерес. Кто-то из производителей меняет стандартную систему охлаждения на более тихую и эффективную, кто-то и вовсе полностью перерабатывает дизайн PCB. Благодаря такому “поиску истины” и получаются качественные решения, способные радовать своих владельцев. Компания ASUS всегда выделялась стремлением к инновациям. В нашу тестовую лабораторию попал графический ускоритель ASUS EAH5770 CuCore, на его примере посмотрим, что получает пользователь, когда производитель видеокарты берётся за модернизацию стандартного решения. Сердцем видеокарты ASUS EAH5770 CuCore является чип Juniper XT, характеристики и возможности которого вы можете изучить в нашем базовом обзоре, посвященном AMD Radeon HD 5750 и Radeon HD 5770. Для наглядности мы приведём сводную таблицу характеристик видеокарт Radeon HD 5xxx: Новинка от ASUS с технологической точки зрения не отстаёт от других образцов Radeon HD 5770 и поддерживает все современные технологии, в том числе и DirectX 11, Eyefinity, CrossFireX, Direct Compute 5.0 и т.д. Тактовые частоты, на которых работает ASUS EAH5770 CuCore, также остались неизменными относительно рекомендованных значений. Инженеры ASUS наделяют многие из своих современных решений поддержкой технологии Voltage Tweak и ASUS EAH5770 CuCore не стала исключением. Вместе с видеокартой, на диске, прилагается утилита Smart Doctor, посредством которой пользователь может увеличивать тактовую частоту графического ядра и видеопамяти, кроме того, Smart Doctor позволяет регулировать напряжение на GPU, а также управлять скоростью вращения кулера видеокарты. Давайте оценим, на что способна новинка от ASUS, начнём, по традиции, с внешнего осмотра. В дизайне упаковок видеокарт компания ASUS верна себе. На лицевой стороне коробке изображён уже знакомый рыцарь, вздымающий на дыбы своего могучего коня на фоне пылающего красными языками пламени мира. Помимо названия видеокарты, производитель сообщает об установленном объёме видеопамяти, поддержке HDMI и технологии Voltage Tweak. Особое место в оформлении занимает изображение системы охлаждения ASUS EAH5770 CuCore.. Как заявляет ASUS, медный сердечник массой 5,8 унции и особая конструкция позволяют новому кулеру охлаждать плату на 11% лучше, чем эталонное решение. На обратной стороне коробки содержится информация о поддерживаемых разрешениях, системных требованиях, а также данные о некоторых технических особенностях ASUS EAH5770 CuCore. В отличие от рассматриваемых нами ранее видеокарт семейства EAH5xxx, на коробке EAH5770 CuCore появился логотип Xtreme Design, три составляющие которого, гласят об улучшенной надёжности, безопасности и производительности. Определённо, речь идёт о свойствах, полученных после модернизации дизайна PCB и системы охлаждения EAH5770 CuCore. Комплект поставки ASUS EAH5770 CuCore содержит все необходимые аксессуары. Помимо дисков с инструкциями и драйверами, а также коннекторов и переходников, в комплект ASUS EAH5770 CuCore входит игра Alone in The Dark. Ниже приведем полный список компонентов, прилагающихся к EAH5770 CuCore:

• переходник с DVI на HDMI;
• переходник питания с Molex на PCI-Ex;
• CrossFireX-мостик;
• инструкция по быстрой установке видеокарты; как в бумажном, так и в электронном виде;
• диск с драйверами и ПО;
• диск с игрой Alone in The Dark.

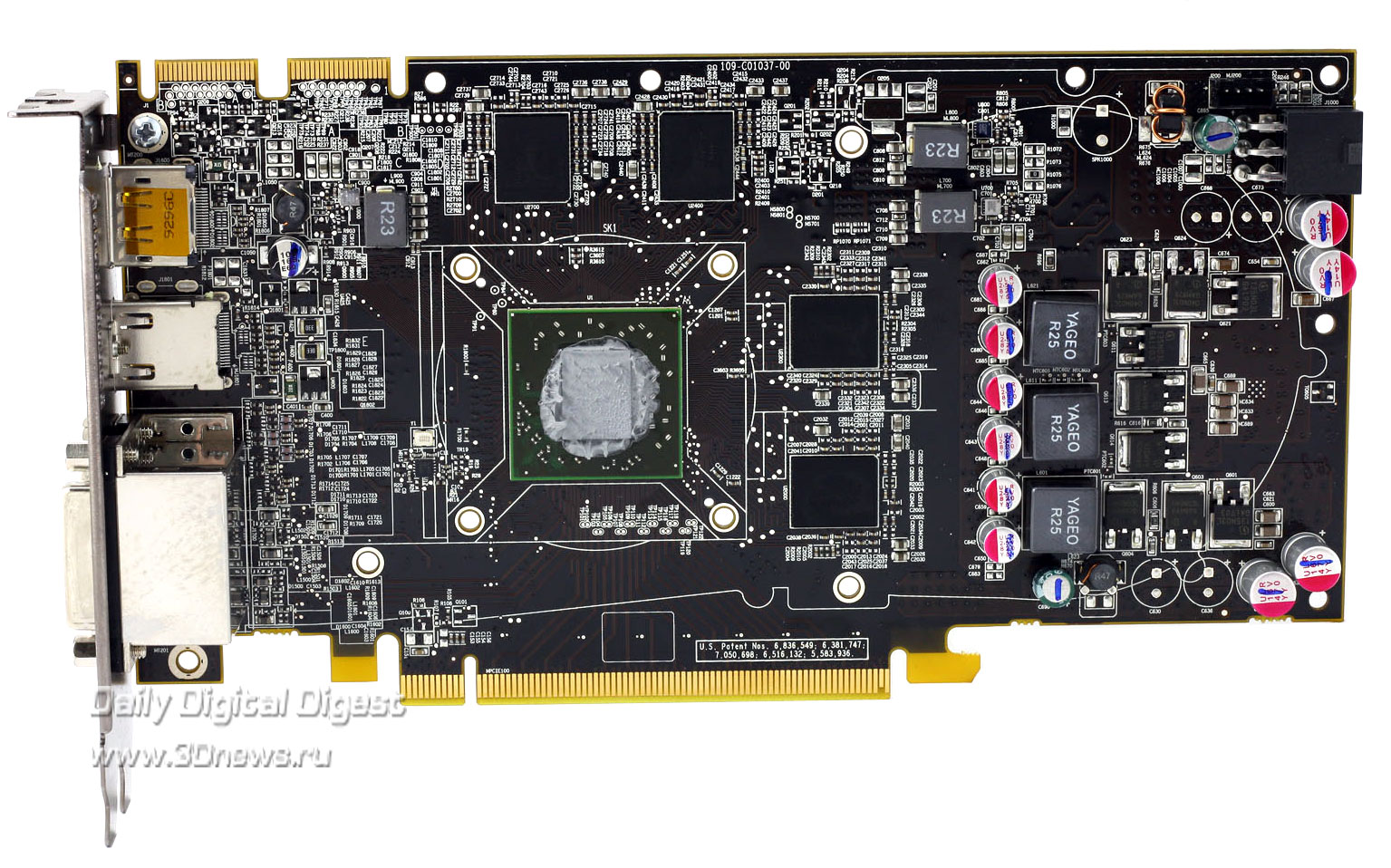

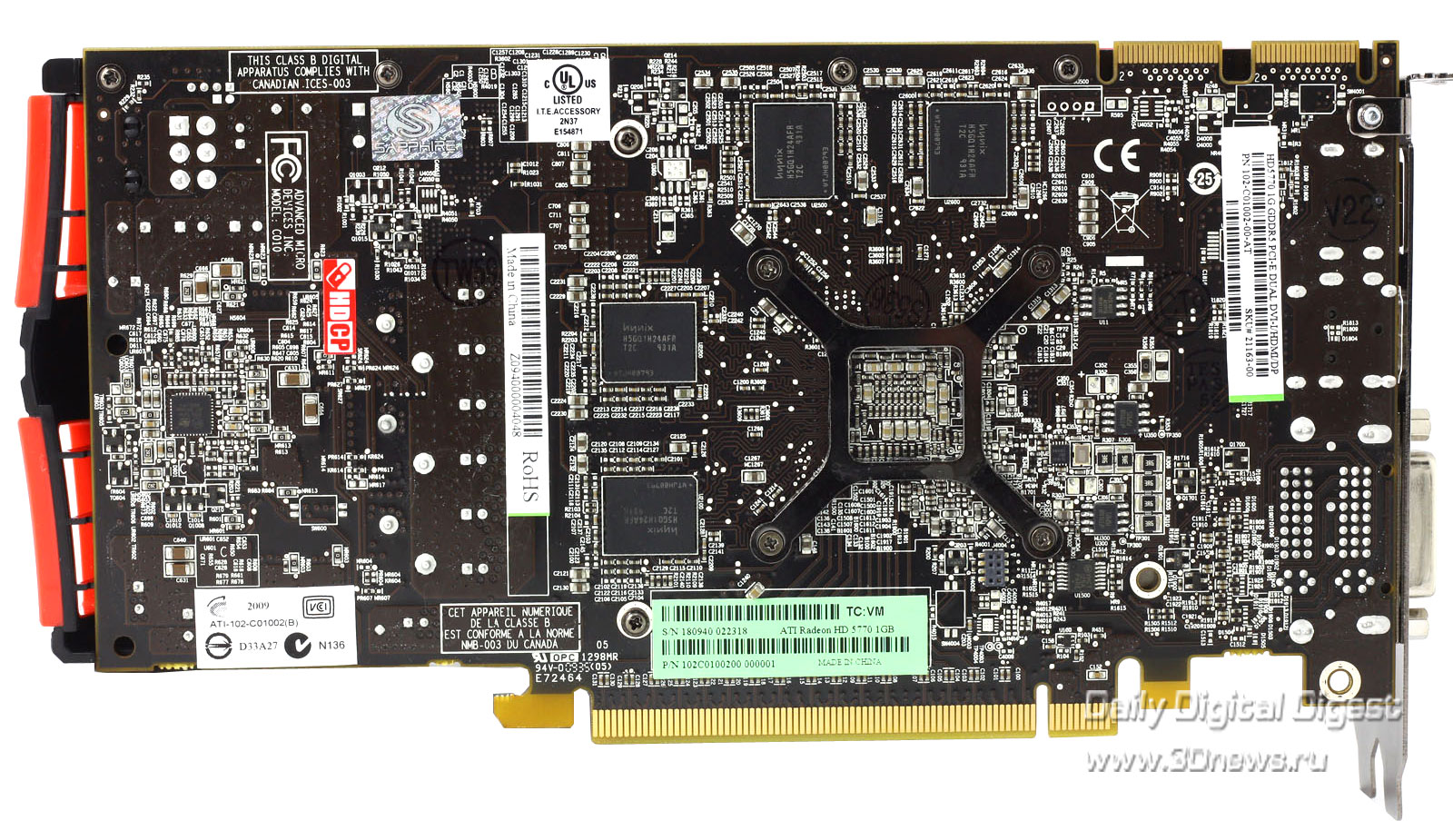

Первый же взгляд на плату ASUS EAH5770 CuCore позволяет понять, что перед нами не эталонный образец AMD Radeon HD 5770, а собственная разработка инженеров компании ASUS. Демонтируем систему охлаждения, посмотрим, чем же EAH5770 CuCore отличается от эталонного образца Radeon HD 5770 Начнём с системы охлаждения. Сверху кулер EAH5770 CuCore закрыт пластиковым кожухом чёрного цвета, защитная решётка вентилятора выполнена в виде прицела, выглядит весьма симпатично. Лопасти вентилятора изготовлены из полупрозрачного пластика, что дополняет эффектный внешний вид системы охлаждения EAH5770 CuCore. Сам кулер представляет собой алюминиевый радиатор с расходящимися во все стороны ребрами. Радиатор соприкасается с графическим процессором посредством медного сердечника, который впаян в алюминиевую конструкцию. Все ребра продуваются вентилятором, а благодаря направлению алюминиевых лепестков, кулер охлаждает не только GPU, но еще видеопамять и подсистему питания ASUS EAH5770 CuCore. На фото видно, что инженеры ASUS в кардинально переработали дизайн печатной платы в сравнении с эталонным образцом AMD Radeon HD 5770. Графический процессор сместился ближе к коннектору питания ASUS EAH5770 CuCore, в свою очередь подсистема питания, наоборот, “переехала” к панели выводов. Подсистема питания GPU – трёхфазная, а подсистема питания видеопамяти выполнена по схеме "1+1". Память, установленная на ASUS EAH5770 CuCore, произведена компанией Samsung. Маркировка памяти K4G10325FE-HC04. Время выборки составляет 0.4 нс, из чего следует, что номинальная частота этой памяти составляет 5 ГГц (QDR). Всего на борту ASUS EAH5770 CuCore установлен 1 Гб видеопамяти.
