Материнская плата ASUS M4A785TD-V EVO на чипсете AMD 785G

Компания ASUS с большим энтузиазмом отнеслась к появлению чипсета AMD 785G и представила восемь новых моделей материнских плат. Шесть из них выполнены в форм-факторе microATX, который наилучшим образом отвечает требованиям бюджетных систем. Две другие модели полноразмерные, а называются они M4A785TD-V EVO и M4A785TD-V EVO/U3S6. На самом деле, это одна и та же плата, а различие заключается в том, что в комплекте M4A785TD-V EVO/U3S6 присутствует дополнительная карта расширения U3S6, которая поддерживает два порта USB 3.0 и два порта SATA 6 Гбит/с.

К сожалению, мы получили плату M4A785TD-V EVO без карты U3S6. Впрочем, и без нее продукт получился весьма и весьма интересным.

⇡#Спецификация ASUS M4A785TD-V EVO

⇡#Коробка

Плата упакована в стандартную коробку с фирменным дизайном ASUS:

⇡# Комплектация

В комплект поставки входят следующие элементы:

• материнская плата;
• DVD-диск с ПО и драйверами;
• руководство пользователя на английском языке;
• один ATA133-шлейф;
• четыре SerialATA-кабеля;
• набор дополнительных коннекторов Q-Connector;
• заглушка на заднюю панель корпуса.

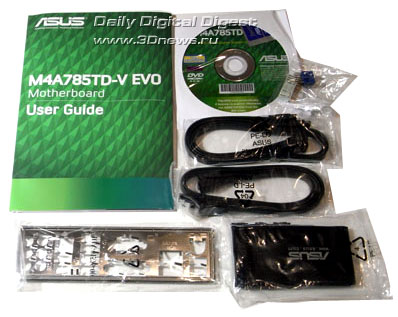

Комплектация платы содержит только стандартные компоненты:

К сожалению, переходники питания для SerialATA-устройств отсутствуют, что снижает общую оценку за комплектацию. Впрочем, цена на данную плату составляет около $100, что на момент тестирования (начало 2010 года) является неплохим предложением среди полноразмерных плат на чипсете AMD 785G, поэтому за комплектацию мы можем поставить оценку "4+".

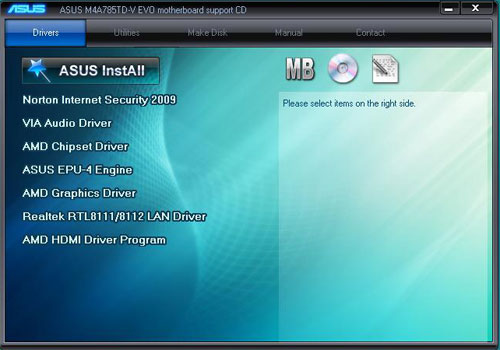

К руководству пользователя у нас претензий не возникло, как и к содержимому DVD-диска. Кстати, на последнем, помимо драйверов и фирменных утилит, присутствует антивирус Norton Internet Security 2009.

⇡#Плата ASUS M4A785TD-V EVO

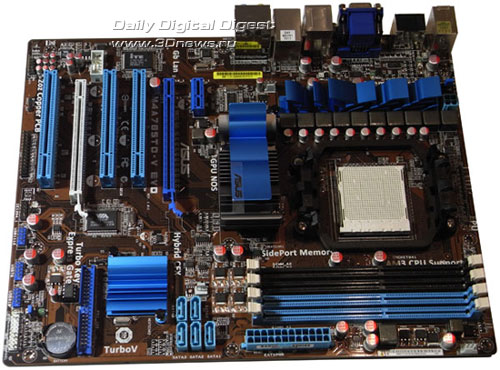

Дизайн PCB довольно удачный и не имеет проблем, связанных с блокировкой слотов DIMM или неудобным расположением разъемов питания.

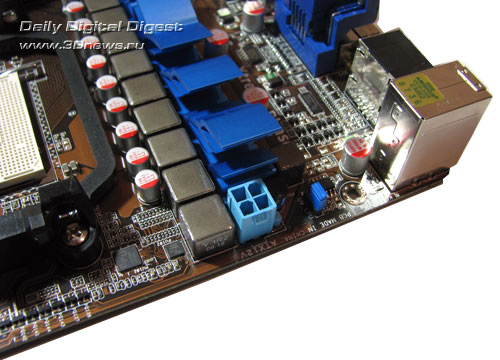

На плате установлено два разъема питания: основной (24-контактный) - на нижнем краю платы, дополнительный (4-контактный) - на правом краю платы.

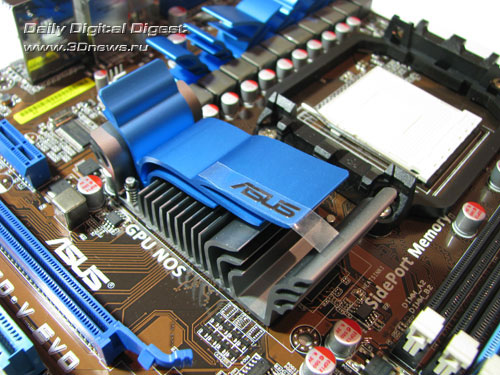

Рядом со слотами DIMM установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера. Кроме него, на плате установлено еще два 3-контактных разъема для подключения дополнительных вентиляторов: CHA_FAN - около "северного моста", PWR_FAN - около "южного". Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на "мостах" чипсета, а также радиатор на преобразователе питания.

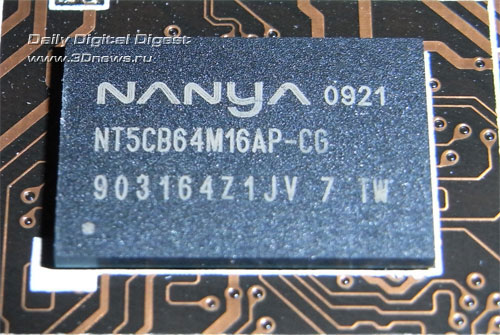

Под этим радиатором находится встроенная графическая память DDR3-1333. Соответствующий чип объемом 128 Мб произведен компанией Nanya:

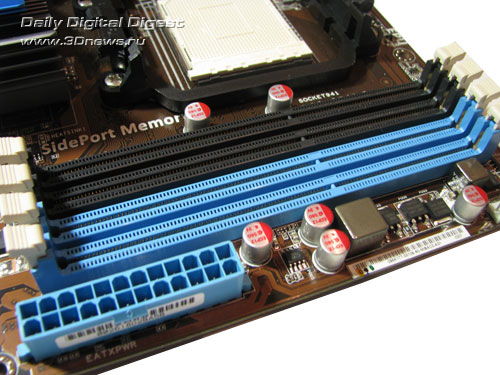

На плате установлено четыре слота DIMM для модулей памяти стандарта DDR3, а максимальный общий объем памяти равен 16 Гб.

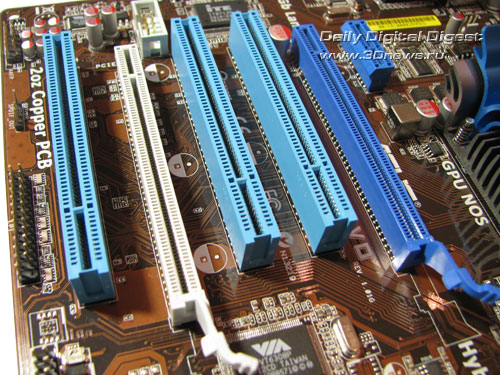

Что касается возможностей расширения, то на плате установлено два слота PCI Express х16, слот PCI Express х1 и три слота PCI.

Отметим, что на синий PEG-слот выделяется 16 линий шины PCI Express, а на белый - только четыре линии.

⇡#Возможности расширения

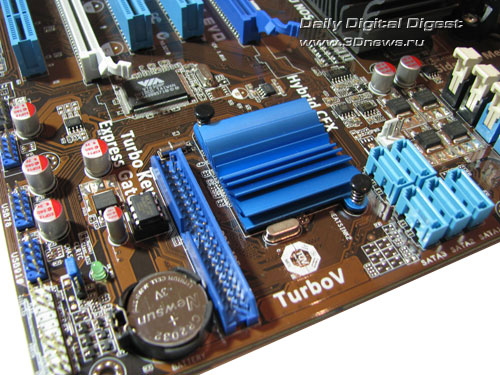

Благодаря "южному мосту" SB710, плата ASUS M4A785TD-V EVO поддерживает шесть каналов SerialATA-II. Пять соответствующих разъемов расположены около "южного моста", а шестой выведен на заднюю панель платы.

Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить восемь жестких дисков (шесть SATA + два PATA).

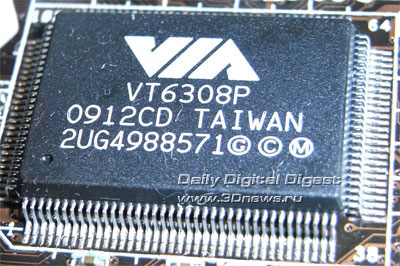

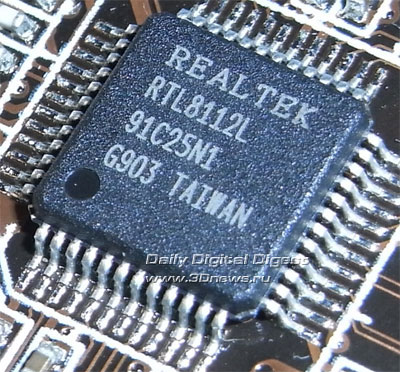

На плате установлен гигабитный сетевой контроллер RTL 8112L, а также контроллер последовательной шины FireWire (IEEE1394) - VT6308P, производства компании VIA. Причем один порт FireWire расположен на задней панели платы, а другой подключается при помощи планки (нет в комплекте).

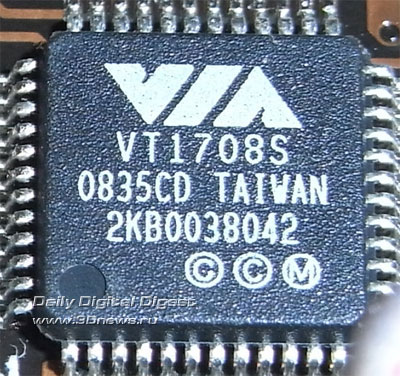

Плата поддерживает двенадцать портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (отсутствуют в комплекте). В качестве кодека High Definition Audio используется чип VIA VT1708S, который поддерживает выход на восемь каналов.

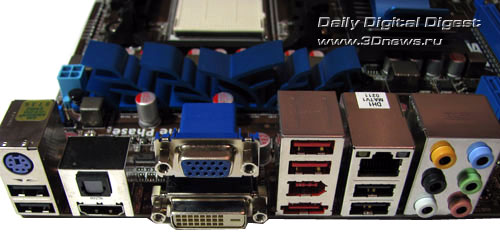

Задняя панель платы имеет следующий вид:

Вы можете заметить полное отсутствие LPT- и COM-портов, на месте которых расположен оптический аудиовыход SP-DIF, а также видеовыходы HDMI, DVI и VGA. При этом плата поддерживает как COM-, так и LPT-порт (последний - большая редкость на современных платах) при помощи планок, которых, впрочем, нет в комплекте.

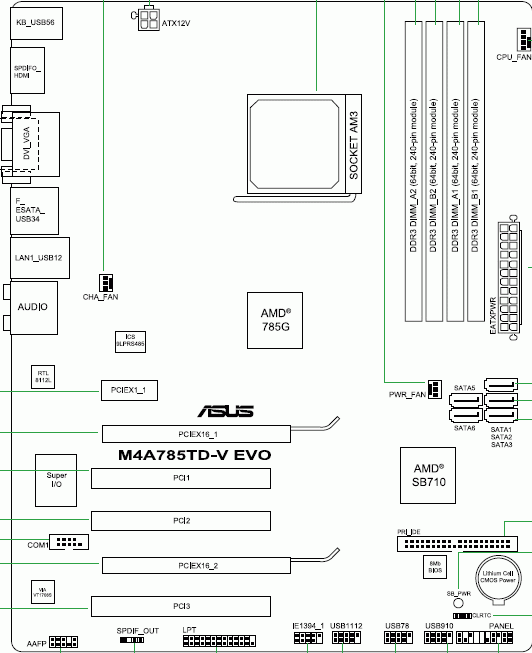

Традиционная схема платы:

Теперь поговорим о настройках BIOS.
