Материнская плата ASUS AT3N7A-I на чипсете NVIDIA ION

Данная плата обладает хорошими для такой малютки возможностями расширения, поддерживает двухканальный режим работы оперативной памяти, подключение четырех накопителей SerialATA и установку карт расширения PCI. К тому же, как оказалось, плата неплохо разгоняется

Несмотря на активное противодействие компании Intel распространению платформы NVIDIA ION, интерес к этому продукту проявляют не только мелкие производители, но и лидеры первого эшелона. В частности, компания ASUS представила Mini-ITX-плату AT3N7A-I с процессором Atom 330, которая довольно сильно отличается от недавно рассмотренной платы Manli ION-ITX-WiFi. Основные различия заключаются в концепции продукта - у ASUS плата получилась более традиционной и гораздо более шумной. Но обо всем по порядку.

⇡#Cпецификации платы ASUS AT3N7A-I

ASUS AT3N7A-I
Процессор	- Intel Atom 330 (Diamondville)
Чипсет	- NVIDIA ION
Системная память	- Два 240-контактных слота для DDR-II SDRAM DIMM - Максимальный объем памяти 4 Гб - Поддерживается память типа DDR2 667/800 - Возможен двухканальный доступ - Индикатор питания на плате
Графика	- Встроенное графическое ядро GeForce 9300
Возможности расширения	- Один слот PC; - Десять портов USB 2.0 (8 встроенных + 2 дополнительных) - Встроенный звук High Definition Audio 7.1 - Сетевой контроллер Gigabit Etherne;
Возможности для разгона	- Изменение частоты FSB от 133 до 600 МГц - Изменение напряжения на процессоре, памяти и чипсете
Дисковая подсистема	- Поддержка протокола SerialATA II (4 канала - NVIDIA ION)
BIOS	- 8 MBit Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features - Поддержка ASUS EZ Flash 2 - Технология ASUS CrashFree BIOS 3 - Технология ASUS MyLogo 2
Разное	- Один порт для PS/2 клавиатуры - STR (Suspend to RAM) - SPDIF Out - Технология ASUS Express Gate
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Мониторинг	- Отслеживание температуры процессора, определение скорости вращения трех вентиляторов
Размер	- Mini-ITX форм-фактор, 171x171 мм (6,68" x 6,68")

⇡#Упаковка

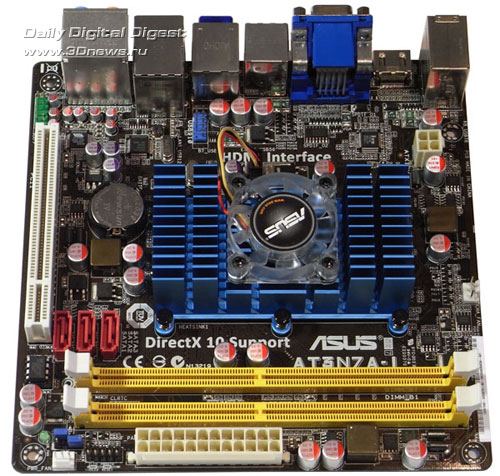

⇡#Плата ASUS AT3N7A-I

В отличие от Manli ION-ITX-WiFi (также основанной на чипсете NVIDIA ION), плата ASUS AT3N7A-I имеет несколько иную идеологию. Во-первых, она ориентирована на использование компьютерного блока питания. Во-вторых, на плате установлен радиатор средних размеров, который не справляется с тепловой нагрузкой в пассивном режиме, поэтому на него установлен маленький и довольно шумный вентилятор диаметром 40 мм, что делает систему в целом гораздо шумнее. В-третьих, эта плата имеет один слот расширения PCI, что позволяет увеличить функциональность системы.

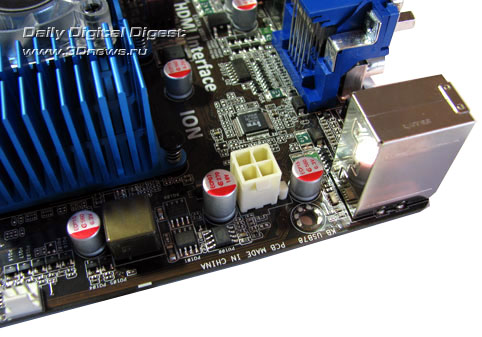

На плате присутствуют два разъема питания: основной 24-контактный и дополнительный 4-контакный. Причем для работы системы необходимо подключать оба кабеля питания.

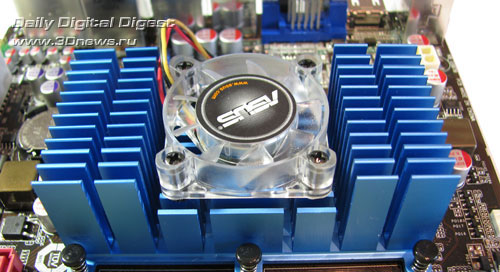

Вентилятор охлаждения процессора и чипсета является, пожалуй, самым главным недостатком этой материнской платы. Дело в том, что он шумит как при наличии нагрузки на систему, так и при ее отсутствии. И даже при температуре CPU равной всего 38 градусов Цельсия, вентилятор по-прежнему работает на 6250 RPM, поэтому для снижения уровня шума желательно установить вентилятор больших размеров с пониженной скоростью вращения. Последний пункт важен потому, что плата не поддерживает функцию Q-Fan для автоматической регулировки скорости вентилятора.

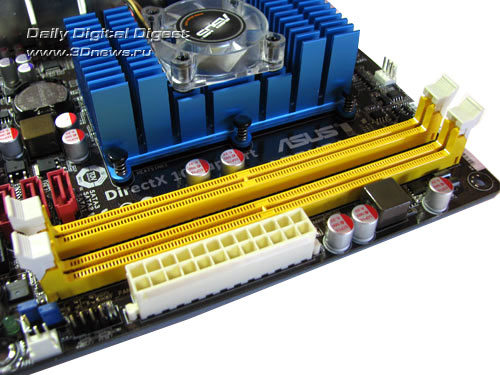

На плате установлено два слота DIMM для модулей памяти стандарта DDR2-667/800; а максимальный поддерживаемый объем памяти равен 4 Гб.

Мы рекомендуем задействовать оба слота, поскольку для системы на чипсете NVIDIA ION двухканальный доступ к памяти дает ощутимую прибавку производительности.

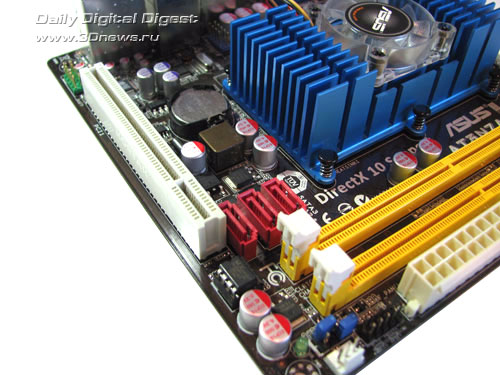

Плата ASUS AT3N7A-I поддерживает четыре канала SerialATA, один из которых выведен на заднюю панель, десять портов USB 2.0 (на задней панели их восемь), а также один слот PCI.

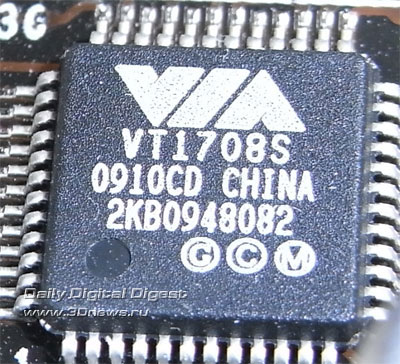

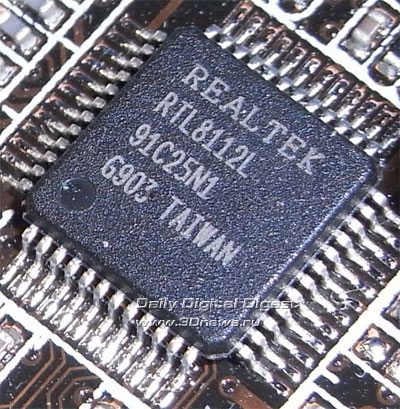

Кроме этого, на плате установлена 8-канальная звуковая подсистема на базе кодека VIA VT1708S, а также гигабитный сетевой контроллер RTL8112L.

И, наконец, отметим наличие на задней панели модуля беспроводной связи Bluetooth (закрыт синей защитной крышкой).

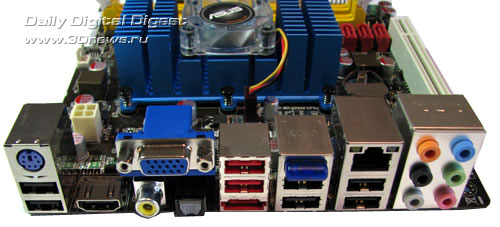

На задней панели также присутствуют оптический и коаксиальный SP-DIF-выходы, внешней порт SerialATA, видеовыходы HDMI и VGA, а также восемь портов USB 2.0.

Теперь поговорим о настройках BIOS.
