Мат.плата Gigabyte GA-P55-UD6-С - предельная функциональность

Сегодня мы рассмотрим одну из наиболее мощных и функциональных плат на чипсете Intel P55 производства компании Gigabyte. Плата GA-P55-UD6-С является флагманским продуктом компании, но есть и более дорогая модель, GA-P55-UD6, единственное отличие которой заключается в дополнительном модуле аппаратного шифрования TPM с 2048-битным ключом.

Что касается платы Gigabyte GA-P55-UD6-С, то с первого взгляда она поразила нас беспрецедентно богатыми возможностями расширения, которые включают три PEG-слота, шесть слотов DIMM и поддержку двенадцати (!) каналов SerialATA II. Кроме этого, инженеры Gigabyte реализовали самую функциональную заднюю панель, которую мы когда-либо видели. Одним словом, данная плата представляет большой интерес для тех пользователей, которые планируют собрать систему на платформе LGA1156 с процессором Intel Core i7 или i5.

Спецификация Gigabyte GA-P55-UD6-С

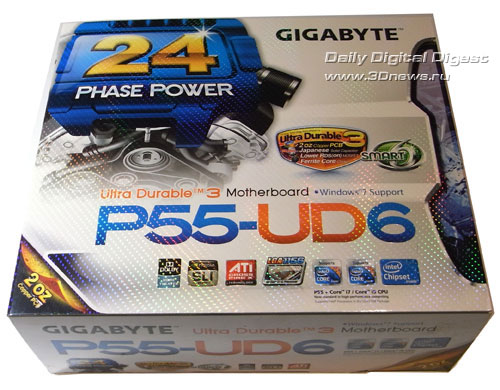

Коробка с платой Gigabyte GA-P55-UD6-С очень большая, в два раза толще любой стандартной упаковки. Для удобства переноски добавлена ручка.

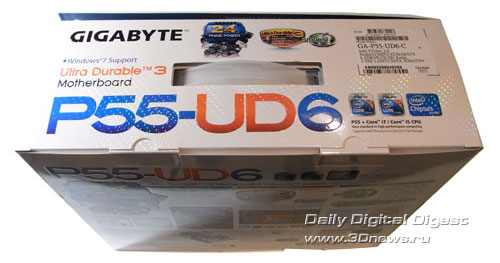

Верхняя "страница" коробки открывается, и через прозрачное окно можно увидеть саму плату:

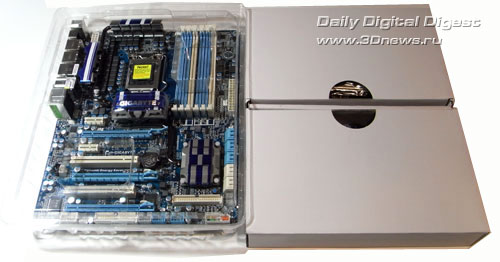

Внутри упаковки покупатель обнаружит две коробки: одна с платой, другая - с дополнительными компонентами:

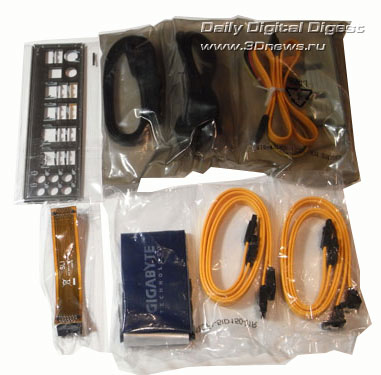

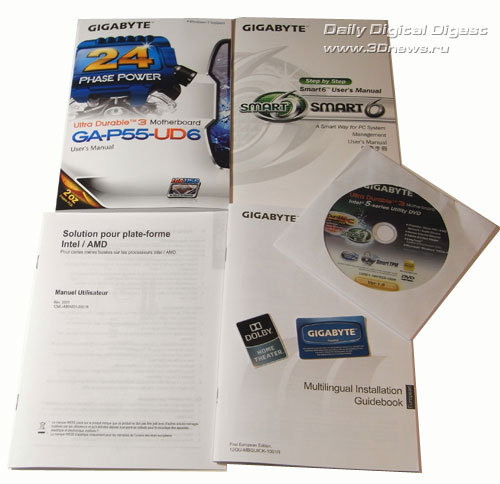

Комплектация В комплект поставки входят следующие элементы:

• материнская плата;
• руководство пользователя на английском языке + краткая инструкция по установке на нескольких языках;
• описание технологии Smart 6;
• DVD-диск с ПО и драйверами;
• один ATA133-шлейф;
• шесть кабелей SerialATA;
• переходник питания для SerialATA-устройств (два разъема);
• планка с двумя дополнительными портами eSATA;
• наклейки с логотипами Gigabyte и Dolbi;
• заглушка на заднюю панель корпуса;
• мост SLI.

Учитывая размеры коробки, мы рассчитывали найти в ней очень богатую комплектацию, это не совсем так, но, так или иначе, полученных компонентов вполне достаточно для сборки системы.

Большим плюсом является наличие специальной планки, которая позволяет вывести на заднюю панель корпуса два порта SerialATA. Кроме того, к планке подключается переходник для обеспечения питания внешних устройств (два разъема). У GA-P55-UD6-С уже присутствуют два порта SATA на задней панели, так что итоговое количество внешних портов равно четырем.

Документация платы состоит из толкового руководства пользователя, краткого руководства по сборке и хорошо иллюстрированного описания технологии Gigabyte Smart 6.

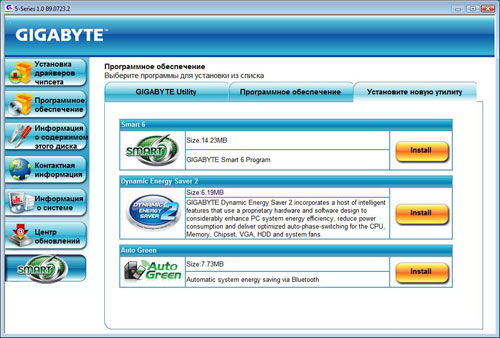

Также отметим, что на DVD-диске записан полный набор необходимых драйверов и фирменных утилит Gigabyte:

Плата Gigabyte GA-P55-UD6-С

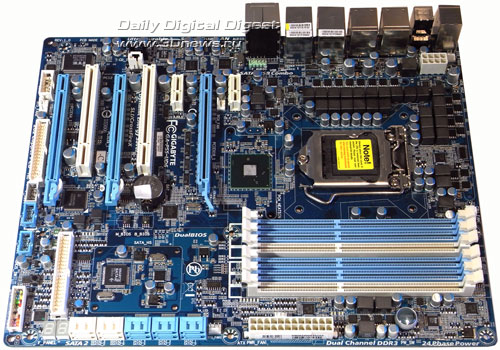

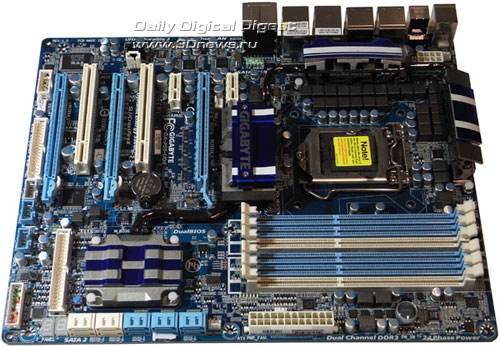

Дизайн данной платы является самым насыщенным из всех материнских плат на чипсете Intel P55. Тут и мощный преобразователь питания процессора, и большое количество слотов расширения и дополнительных контроллеров, а также массивная система охлаждения. К тому же, на плате установлено шесть слотов для модулей памяти, присутствуют поддержка большинства "устаревших" протоколов (в частности, разъемы IDE и FDD), а также дополнительные функции, как, например, семисегментный индикатор и различные кнопки. Причем все это вместе умещается на плате стандартных габаритов, а дизайн PCB лишен наиболее распространенных проблем при сборке. Так, установленная в первом PEG-слоте видеокарта совершенно не блокирует защелки DIMM.

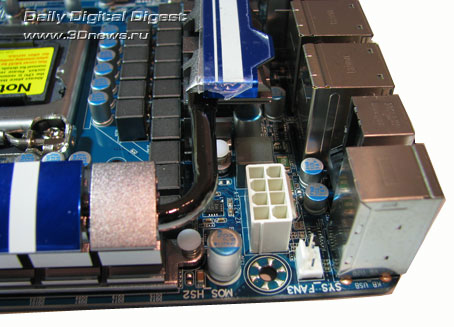

Разъемы питания установлены очень удобно, по краям платы: 24-контактный - на нижнем краю, 8-контактный - на правом.

Плата сохранила обратную совместимость со "старыми" блоками питания и позволяет использовать их с кабелями 24+4.

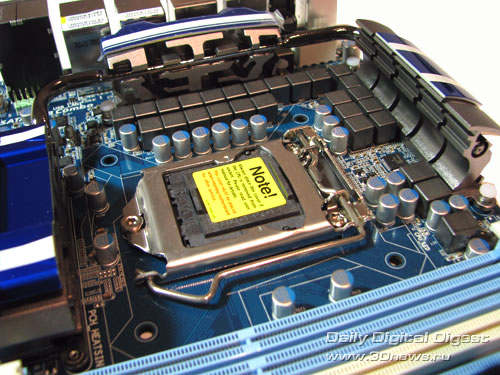

К сожалению, инженеры Gigabyte ограничились только одним набором крепежных отверстий, что в значительной степени сужает круг совместимых процессорных кулеров.

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера. Также на плате присутствует еще один четырехконтактный разъем и четыре трехконтактных. В целом, шести разъемов для кулеров должно быть вполне достаточно для системы high-end класса.

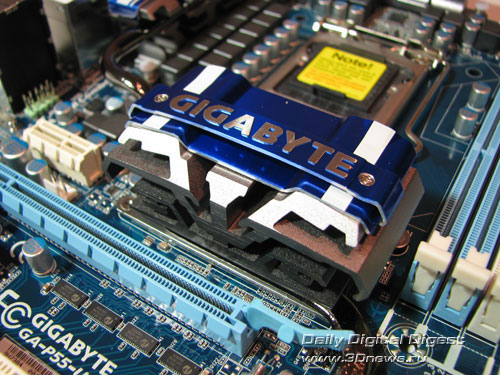

Для охлаждения чипсета используется массивный радиатор, который соединен тепловыми трубками с радиаторами преобразователя питания и RAID-контроллеров.

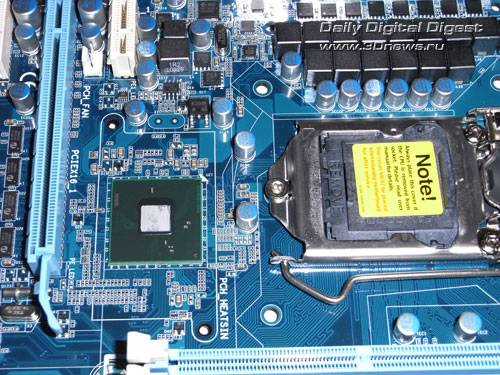

Обратите внимание, что инженеры Gigabyte использовали довольно необычную схему размещения чипсета Intel P55. Он находится между процессорным разъемом и первым PEG-слотом, тогда как на всех остальных протестированных нами платах он находится в левом нижнем углу (или на месте "южного моста" на платах P45).

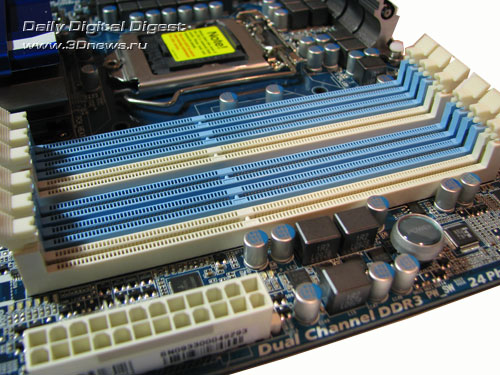

Как мы уже отмечали, на плате установлено шесть (!) 240-контактных слотов DIMM для модулей памяти DDR3.

Плата поддерживает память стандарта DDR3-1066/1333/2200; а максимальный общий объем памяти равен 16 Гб. Как только на плату подается напряжение, включается подсветка кнопки Power и один красный светодиод.

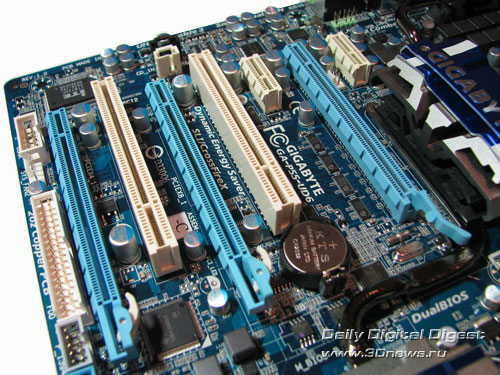

На плате установлено три слота PCI Express Graphics (все с защелками), которые предназначены для видеокарт.

Первые два слота связаны непосредственно с процессором, и на них выделяется 16 линий шины PCI Express (конфигурации 16+0, 8+8). Третий слот обслуживается чипсетом, и на него выделяется четыре линии шины. Кроме этого, на плате установлено два слота PCI Express x1 и пара слотов PCI.

Возможности расширения

Благодаря чипсету Intel P55, плата поддерживает шесть портов SerialATA II и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в голубой цвет и ориентированы параллельно плоскости платы.

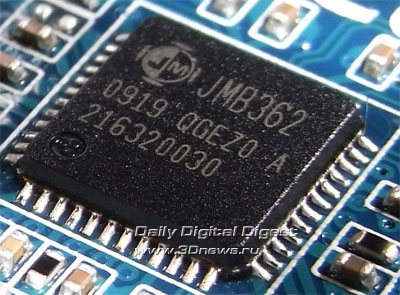

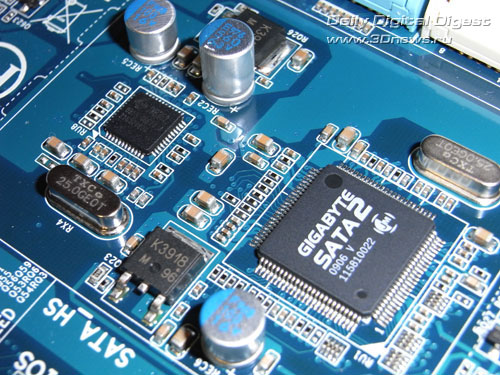

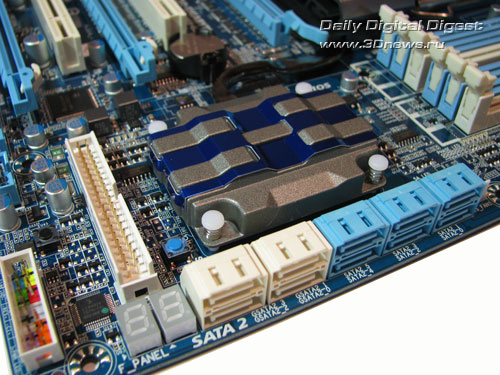

Кроме этого, плата поддерживает еще шесть каналов SATA II! Для этого на нее установлен контроллер JMB363 и два контроллера JMB362 (все двухканальные и произведены компанией JMicron). Один контроллер JMB362 установлен около задней панели, на которую выведены два порта. Чип JMB363 и второй чип JMB362 установлены под большим радиатором в нижнем левом углу платы, а соответствующие порты находятся рядом с SATA-портами чипсета. Тут же отметим, что с помощью контроллера JMB363 плата поддерживает один канал ParallelATA, что позволяет подключить в общей сложности до 14 накопителей!

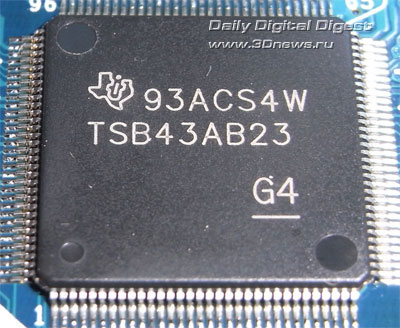

На плате установлено 14 портов USB 2.0 - десять расположены на задней панели, а еще четыре подключаются при помощи планок. Кроме этого, плата поддерживает другой вид последовательной шины - IEEE1394 (FireWire). Для этого на плату установлен контроллер TSB43AB23 производства Texas Instruments. В результате, плата поддерживает три порта FireWire: два расположены на задней панели, а один подключается с помощью планки.

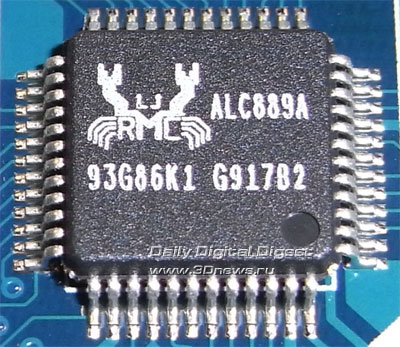

Плата Gigabyte GA-P55-UD6-С имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC889A.

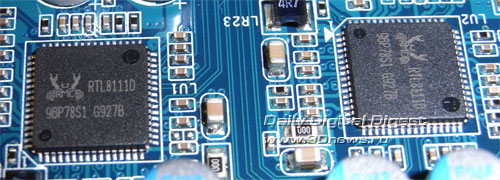

На плате установлено два высокоскоростных сетевых контроллера Realtek RTL8111D (Gigabit Ethernet) подключенных к шине PCI Express. Кстати, плата поддерживает технологию Link Aggregation, которая позволяет объединить два гигабитных соединения в одно двухгигабитное.

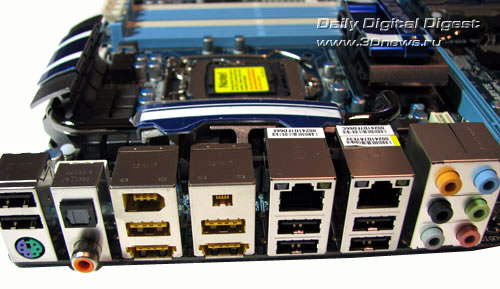

Соответствующие разъемы (RJ-45) выведены на заднюю панель платы, которая имеет следующую конфигурацию:

Функциональность панели находится на очень высоком уровне благодаря рекордному количеству портов USB 2.0, двум портам FireWire (обоих видов), наличию оптического и коаксиального SP-DIF выходов. Также стоит обратить внимание на то, что два порта USB 2.0 объединены с портами SerialATA II (желтые, нижний ряд).

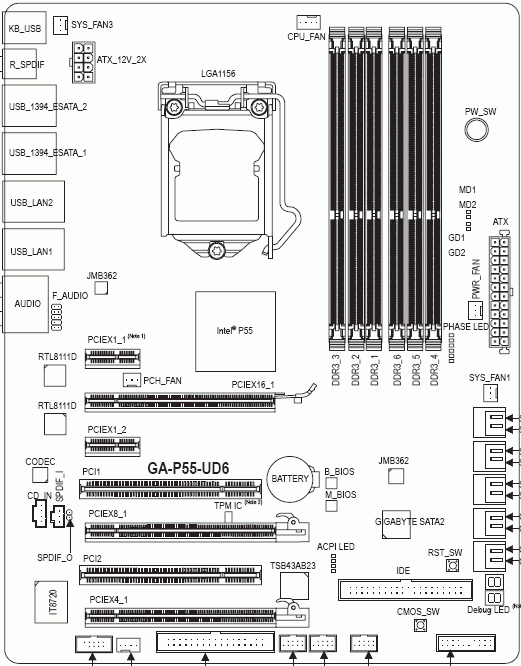

Традиционная схема компонентов:

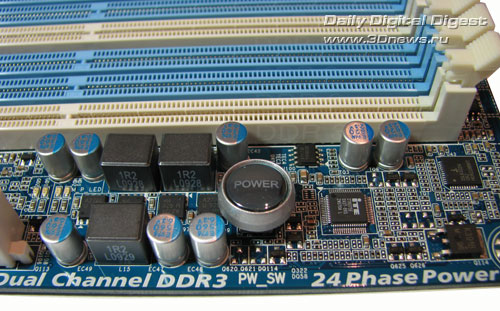

На плате установлено три кнопки: для включения (Power):

перезагрузки (Reset) и кнопка сброса настроек BIOS.

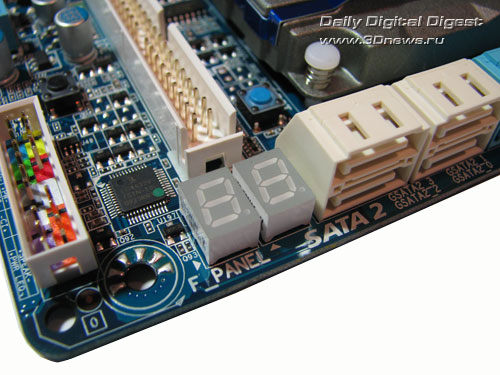

Тут же расположен семисегментный индикатор POST-кодов, с помощью которого пользователь может провести первоначальную диагностику проблем при старте системы.

Теперь поговорим о настройках BIOS.
