Обзор материнской платы MSI P55-GD65 на чипсете Intel P55

Производители материнских плат с энтузиазмом восприняли выход платформы LGA1156 и начали активный выпуск продуктов на чипсете Intel P55. В частности, компания MSI представила четыре соответствующие платы с различным уровнем оснащения и функциональности, причем одна из них выполнена в форм-факторе MicroATX. Сегодня мы протестируем наиболее интересную модель - MSI P55-GD65, которая сочетает мощные возможности расширения, хорошо проработанные функции разгона, и, что немаловажно, весьма разумную цену.

Спецификация MSI P55-GD65

Коробка с платой MSI P55-GD65 весьма красочна и довольно массивна.

Комплектация В комплект поставки входят следующие элементы:

• материнская плата;
• руководство пользователя на английском языке + краткая инструкция по сборке;
• краткое описание оболочки Winki;
• краткая инструкция по разгону и функции OC Genie;
• краткая инструкция по функции HDD Backup;
• DVD-диск с ПО и драйверами, CD-диск MSI Extra;
• один ATA133-шлейф, FDD-шлейф;

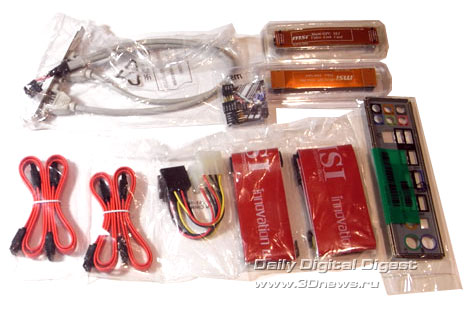

• четыре кабеля SerialATA + два переходника питания (два разъема);
• планка с двумя дополнительными портами USB 2.0;
• набор дополнительных коннекторов;
• заглушка на заднюю панель корпуса;
• мост SLI и мост CrossFire.

Комплектация платы предназначена скорее для начинающих пользователей и пользователей со средней квалификацией. Это выражается в том, что количество стандартных компонентов мало для платы high-end уровня.

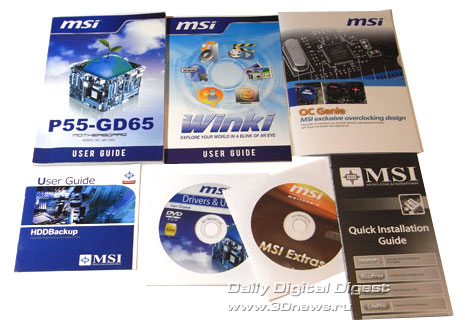

Вместе с тем, большое внимание уделено основному руководству пользователя, которое максимально подробно и хорошо иллюстрировано. Также к плате прилагается еще четыре брошюры: краткое руководство по сборке, описание оболочки Winki, краткая инструкция по разгону и функции OC Genie, а также инструкция по функции HDD Backup. Кроме этого, к плате прилагаются два диска. На DVD-диске записан полный набор необходимых драйверов и фирменных утилит MSI, а на дополнительном CD - утилита HDD Backup (оболочки Winki почему-то нет).

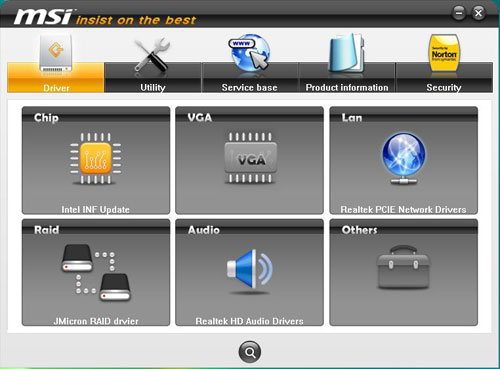

Нужно отметить, что установка драйверов и утилит очень прост, благодаря удобной оболочке:

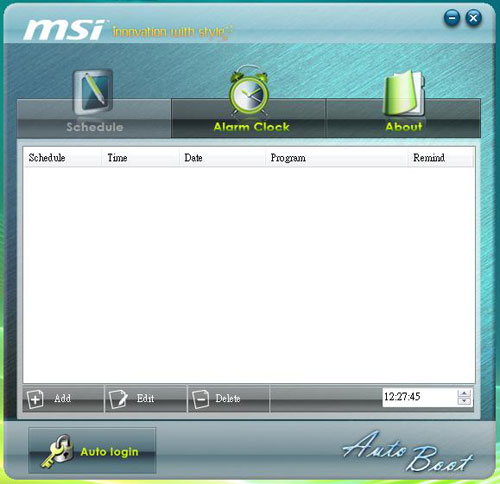

Среди утилит стоит выделить новую многофункциональную программу Control Center (о ней чуть позже) и программу AutoBoot, с помощью которой можно частично автоматизировать работу компьютера. В частности, можно установить время старта системы и набор программ для запуска:

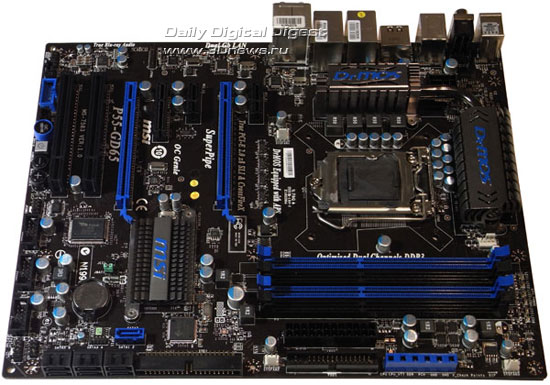

Плата MSI P55-GD65

Материнская плата MSI P55-GD65 выполнена в темных тонах, с преобладанием черного и синего цветов. Дизайн платы относительно прост и расположение основных компонентов не создаст затруднений для сборщиков. В частности, первый PEG-слот расположен на удалении от слотов памяти и установленная видеокарта не блокирует защелки DIMM.

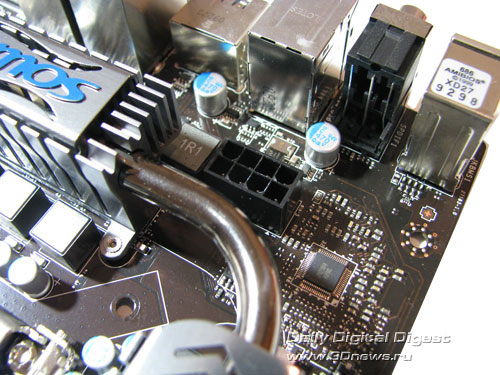

Разъемы питания установлены очень удобно, по краям платы: 24-контактный на нижнем краю, 8-контактный - на правом.

Отметим, что плата сохранила обратную совместимость с "старыми" блоками питания, и позволяет использовать их с кабелями 20 + 4.

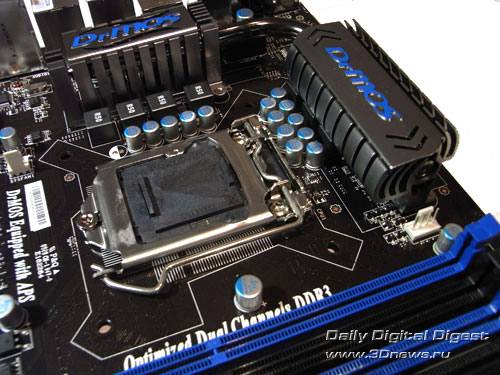

Рядом с процессорным разъемом установлен 4-контактный разъем CPUFAN для соответствующего кулера. Кроме этого, на плате установлено еще три 3-контактных разъема для кулеров.

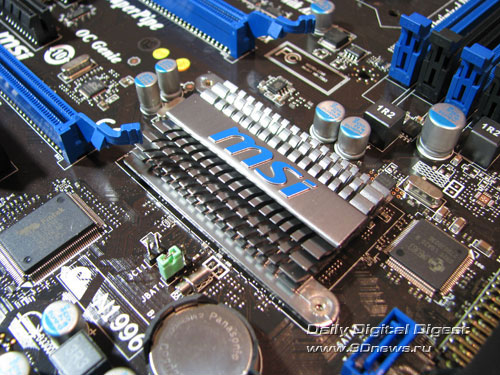

Для охлаждения чипсета используется относительно небольшой радиатор.

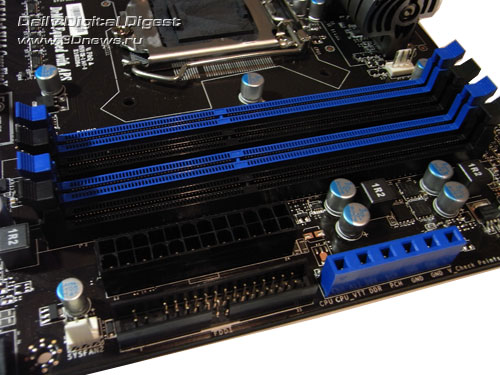

На плате установлено четыре 240-контактных слота DIMM для модулей памяти стандарта DDR3. Они разбиты на две группы по два слота, с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули памяти в слоты одного цвета.

Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600/2000/2133; а максимальный общий объем памяти равен 16 Гб.

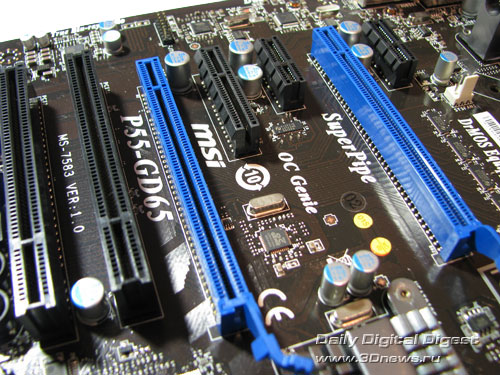

На плате установлено два слота PCI Express Graphics (все с защелками), которые предназначены для видеокарт.

Еще одну видеокарту можно установить в слот PCI Express x4, поскольку у последнего отсутствует задняя стенка. Кроме этого на плате установлено два слота PCI Express x1 и пара слотов PCI.

Возможности расширения

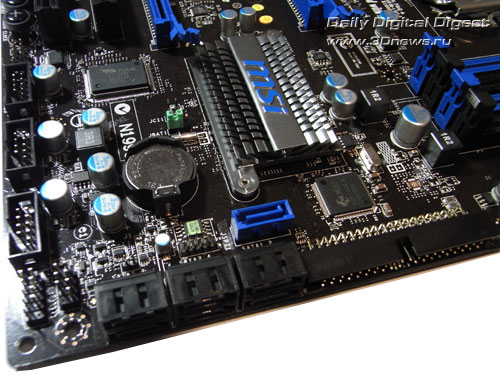

Благодаря чипсету Intel P55 плата поддерживает шесть портов SerialATA II и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в черный цвет и ориентированы параллельно плоскости платы.

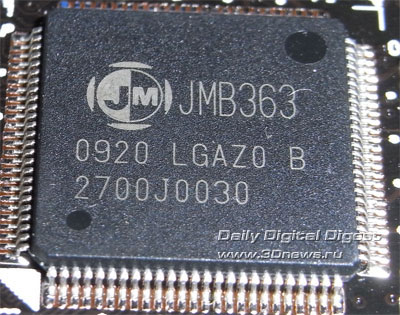

Кроме того, плата поддерживает один канал ParallelATA с помощью контроллера JMB363 производства JMicron. Этот же чип поддерживает два канала SerialATA II, один из которых выведен на заднюю панель платы, а другой расположен около чипсета. Кстати, конструктив внешнего разъема SATA совместим (механически и электрически) с интерфейсом USB 2.0. Всего плата поддерживает 14 портов USB 2.0: восемь находятся на задней панели, а четыре подключаются при помощи планок (в комплекте одна планка с двумя портами).

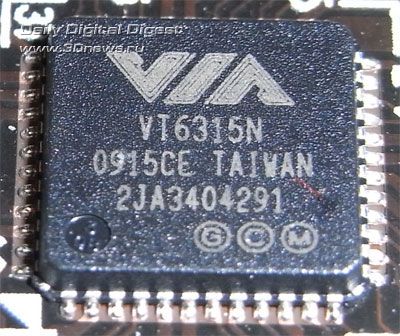

Кроме этого, плата поддерживает другой вид последовательной шины - IEEE1394 (FireWire). Для этого на плату установлен контроллер VT6315N производства VIA. В результате плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

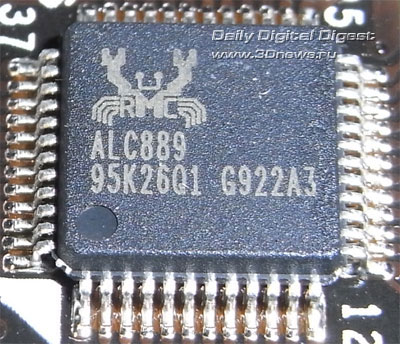

Плата MSI P55-GD65 имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC889.

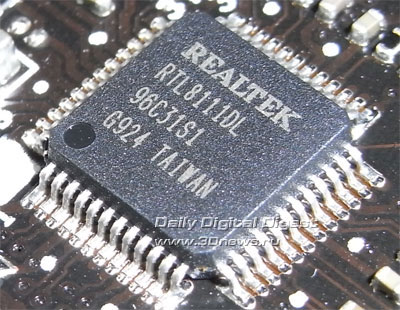

На плате установлены два высокоскоростных сетевых контроллера Realtek RTL8111DL (Gigabit Ethernet), подключенных к шине PCI Express (x1).

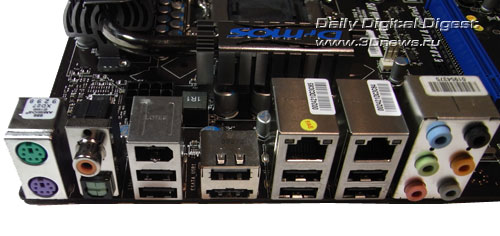

Оба разъема RJ-45 выведены на заднюю панель платы, которая имеет следующую конфигурацию:

Обратите внимание на большое количество портов USB 2.0, внешние порты FireWire и SerialATA, а также наличие оптического и коаксиального SP-DIF выходов. Из устаревших портов COM и LPT плата поддерживает только один COM-порт, причем через планку (нет в комплекте).

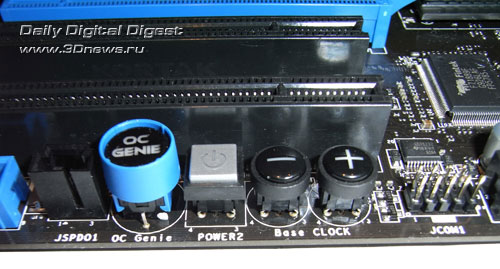

На плате установлено четыре кнопки: для автоматического разгона (OC Genie), включения системы (Power), увеличения (+) и уменьшения (-) базовой частоты Bclk.

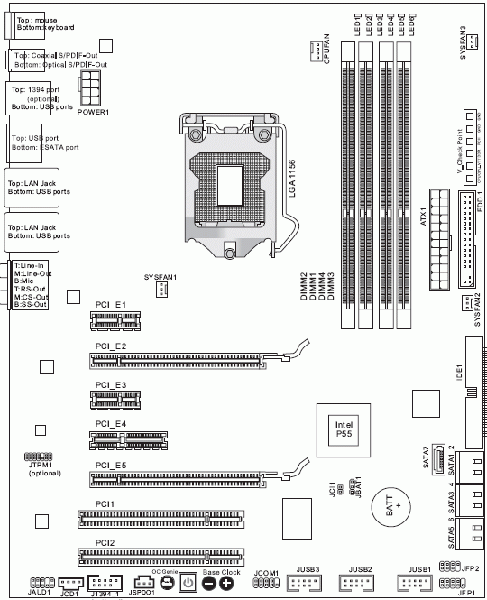

Традиционная схема компонентов:

Теперь поговорим о настройках BIOS.
