Мат.плата ASRock A780GMH/128M на чипсете AMD 780G

В отличие от всех предыдущих материнских плат на интегрированных чипсетах AMD, модель ASRock A780GMH/128M не имеет каких-либо особенностей или нестандартных технических решений. Перед нами обычная "рабочая лошадка" на бюджетной связке AMD 780G + SB710, в форм-факторе MicroAT и с базовыми возможностями расширения. Такие платы ставятся в компьютеры начального уровня, а компьютерные энтузиасты не обращают на них внимания. Однако в случае с платой A780GMH/128M ситуация несколько иная, поскольку инженеры ASRock припрятали один, но очень приятный сюрприз.

Спецификация ASRock A780GMH/128M

Коробка

Дизайн коробки точно такой же, как и у предыдущих интегрированных плат ASRock, за исключением размеров.

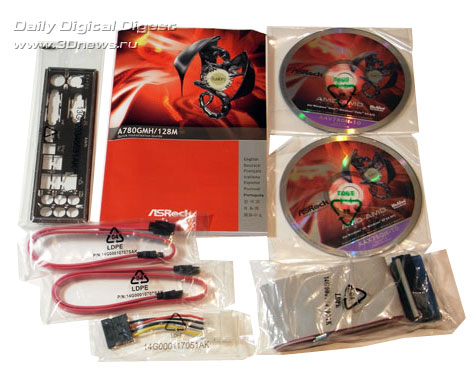

Комплектация В комплект поставки входят следующие элементы:

• материнская плата;
• два CD-диска с ПО и драйверами (для XP и Vista);
• руководство пользователя на английском языке;
• один ATA133-шлейф;
• два SerialATA кабеля + переходник питания (один разъем);
• заглушка на заднюю панель корпуса.

Комплектация платы содержит только стандартные компоненты:

Но с учетом низкой розничной цены (около 2500 руб.; август 2009), мы можем поставить высокую оценку за комплектацию. Также отметим, что руководство пользователя содержит информацию о сборке системы на нескольких языках, включая русский, однако не содержит описания настроек BIOS. Кроме того, к плате прилагаются два диска с драйверами, фирменными утилитами и дополнительным ПО (антивирус McAfee Antivirus). Один диск предназначен для Windows XP, другой - для Vista.

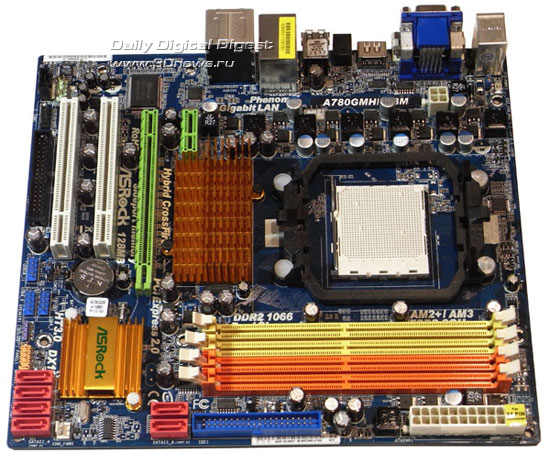

Плата ASRock A780GMH/128M

Форм-фактор MicroATX и архитектура чипсетов серии AMD 7xx подразумевают довольно унифицированный дизайн PCB. И в данном случае, плата A780GMH/128M подтверждает это правило. Однако отметим, что инженеры ASRock уделили внимание таким мелочам, как расположение разъемов питания и местоположение PEG-слота. В обоих случаях компоненты расположены так, что у сборщика не возникает никаких проблем.

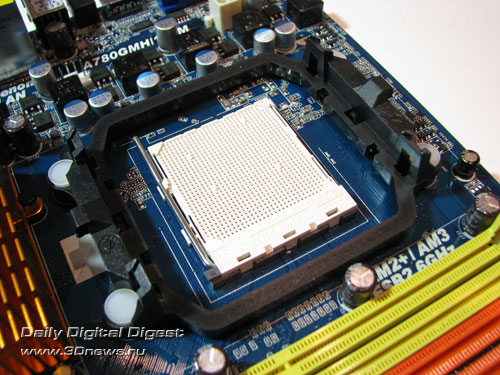

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN1 для подключения процессорного кулера.

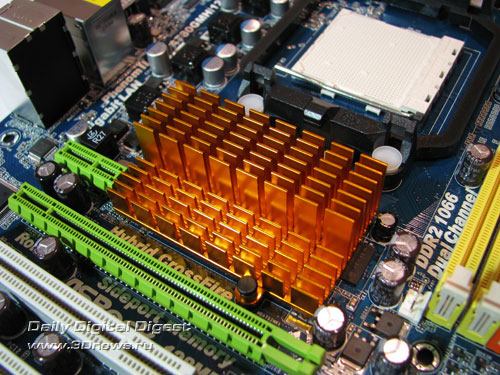

Кроме него, на плате установлено еще два 3-контактных разъема: один - около "северного моста" (PWR_FAN1) и еще один - около "южного" (CHA_FAN1). Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает небольшие радиаторы на "северном" и "южном" "мостах".

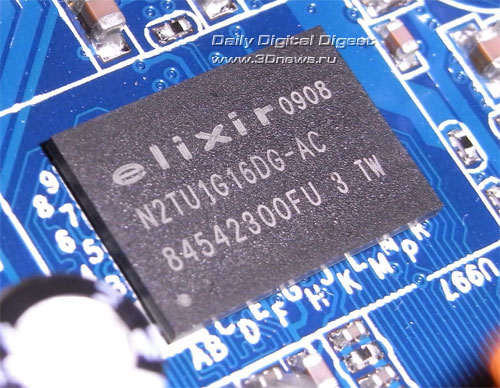

Рядом с "северным мостом" установлена встроенная графическая память DDR2-800. Соответствующий чип объемом 128 Мб произведен компанией Elixir.

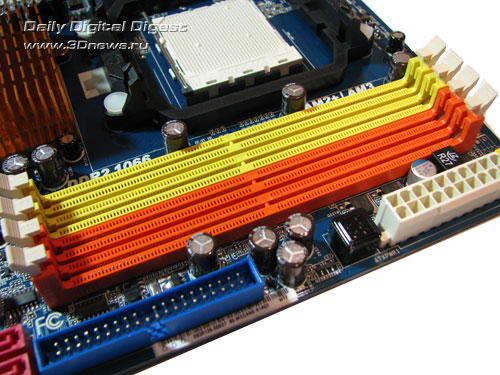

На плате установлено четыре слота DIMM, а максимальный поддерживаемый объем памяти равен 16 Гб. Для организации двухканального доступа необходимо устанавливать модули памяти в слоты одного цвета.

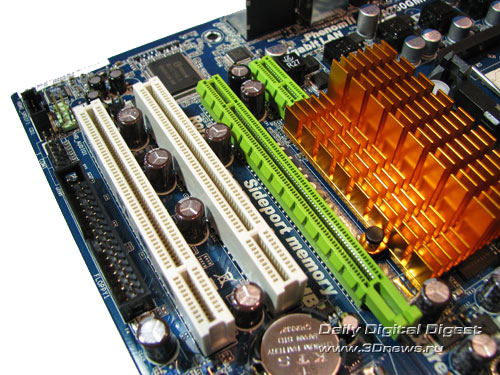

Что касается возможностей расширения, то на плате установлен слот PCI Express х16, один слот PCI Express х1, а также пара слотов PCI.

Возможности расширения

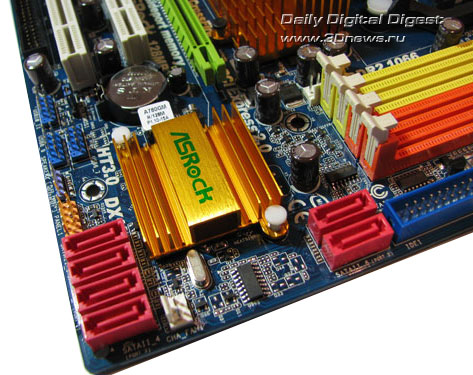

Благодаря "южному мосту" SB710 Плата ASRock A780GMH/128M поддерживает шесть каналов SerialATA-II. Все соответствующие разъемы расположены около "южного моста".

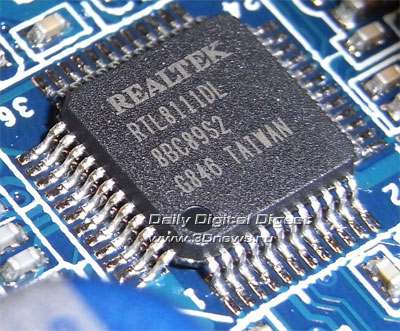

Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить восемь жестких дисков (шесть SATA + два PATA). Теперь о сетевых возможностях - на плате установлен гигабитный сетевой контроллер Realtek RTL8111DL.

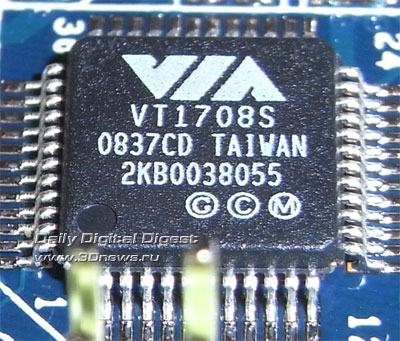

Плата поддерживает десять портов последовательной шины USB 2.0, четыре из которых расположены на задней панели, а еще шесть подключаются при помощи планок (отсутствуют в комплекте). В качестве встроенного кодека High Definition Audio используется чип VIA VT1708S, который поддерживает выход на восемь каналов.

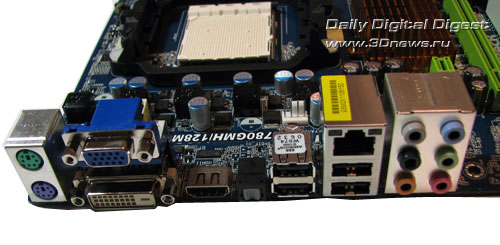

Задняя панель платы имеет следующий вид:

Вы можете заметить полное отсутствие LPT- и COM-портов (один COM-порт реализован через планку; нет в комплекте). На их месте расположен оптический выход SP-DIF, а также видеовыходы HDMI, DVI и VGA.

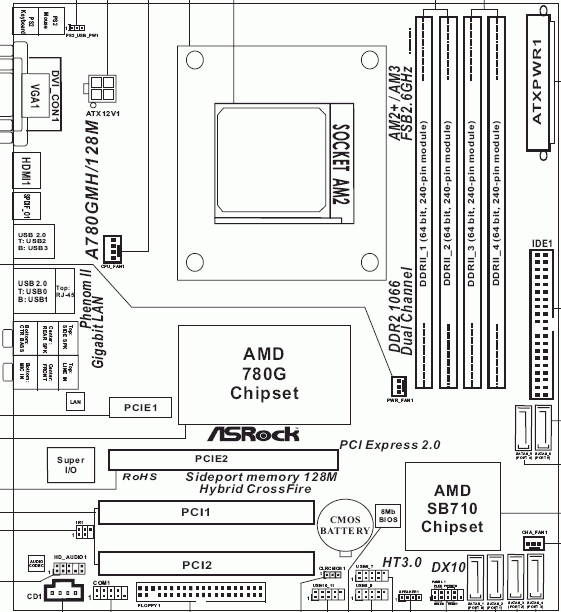

Традиционная схема платы:

Перемычка для сброса настроек CMOS называется CLRCMOS1 и расположена около батарейки, в центре платы.

Теперь поговорим о настройках BIOS.
