ASUS M4A79 Deluxe на чипсете AMD 790FX

Довольно долгое время в ассортименте материнских плат для платформы AMD компании ASUS преобладали платы на чипсетах NVIDIA. Однако за считанные месяцы список продукции пополнился целым рядом весьма интересных моделей на чипсетах ATI/AMD. С чем связан такой поворот? Ответ достаточно прост: компания AMD перешла таки на 45-нм техпроцесс и представила новое поколение настольных процессоров Phemon II. Соответственно, актуальность платформы AMD возросла, и ее продукция стала востребованной не только в бюджетном, но и в middle-end-секторе. Этим и объясняется расширение ассортимента ASUS: компания стремится предложить покупателям наибольший выбор. Одним из вариантов является плата ASUS M4A79 Deluxe на чипсете AMD 790FX, которая поддерживает процессоры AM2+ и оперативную память стандарта DDR2.

Спецификация ASUS M4A79 Deluxe

Коробка

Плата упакована в стандартную коробку с фирменным дизайном ASUS:

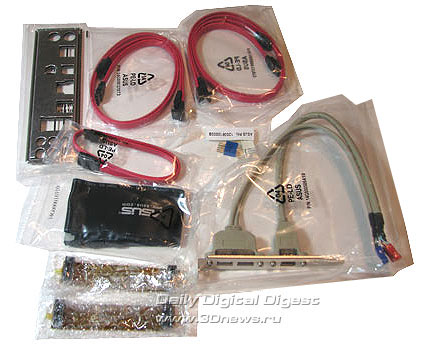

Комплектация

• материнская плата;
• DVD-диск с ПО и драйверами;

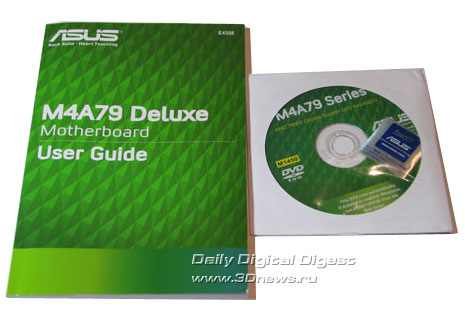

• руководство пользователя на английском языке;
• один ATA133-шлейф;
• пять SerialATA-кабелей;
• набор дополнительных коннекторов Q-Connector;
• заглушка на заднюю панель корпуса;
• планка с двумя портами USB 2.0 и одним портом FireWire;
• два гибких моста CrossFire.

Комплектация платы содержит, в основном, стандартные компоненты, которых вполне достаточно для сборки системы.

Единственное, что нам не понравилось - отсутствие хотя бы одного переходника питания для SerialATA-устройств.

Отдельно отметим наличие двух гибких мостиков для соединения видеокарт в массив CrossFire.

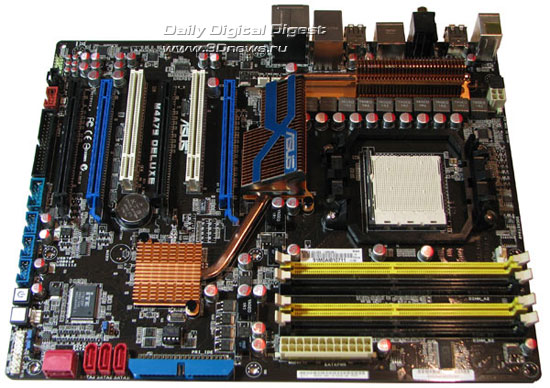

Плата ASUS M4A79 Deluxe

Дизайн PCB оказался довольно удачным и не содержит наиболее распространенных проблем, связанных с блокировкой слотов DIMM или неудобным расположением разъемов питания.

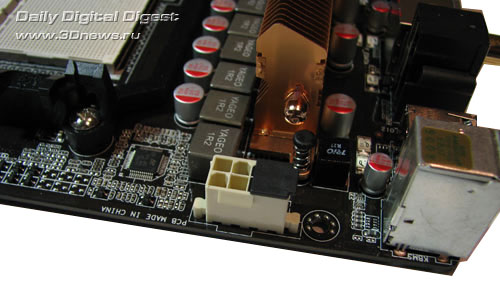

Кстати, инженеры ASUS ограничились только двумя разъемами: основным (24-контактный) на нижнем краю платы, и дополнительным (8-контактный; сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы.

Мы обращаем на это внимание, потому что плата предназначена для установки четырех довольно мощных видеокарт, что требует значительного усиления силовой части. В этом случае некоторые производители устанавливают дополнительный 4-контактный разъем питания типа Molex, но в ASUS от него отказались. Впрочем, профессионалам виднее, и плата наверняка успешно прошла все необходимые тесты на стабильность в заводских условиях.

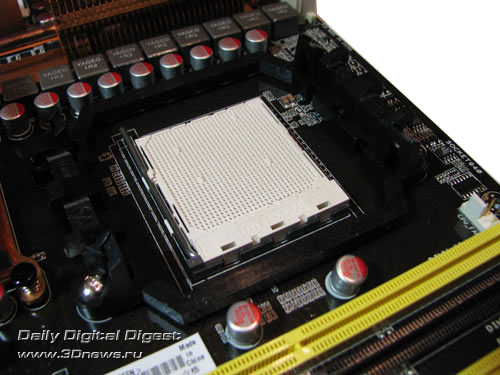

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.

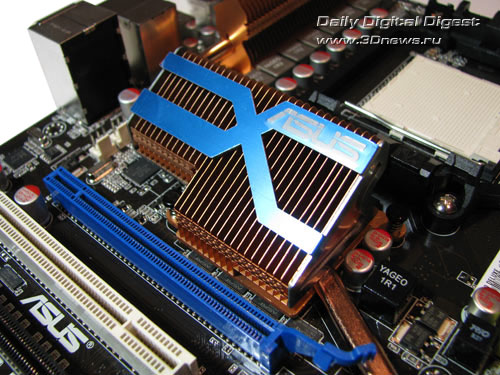

Кроме него, на плате установлено еще три 3-контактных разъема: CHA_FAN1 - в левом нижнем углу, CHA_FAN2 и PWR_FAN - около "северного моста". Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на "северном" и "южном мостах", а также радиатор на преобразователе питания.

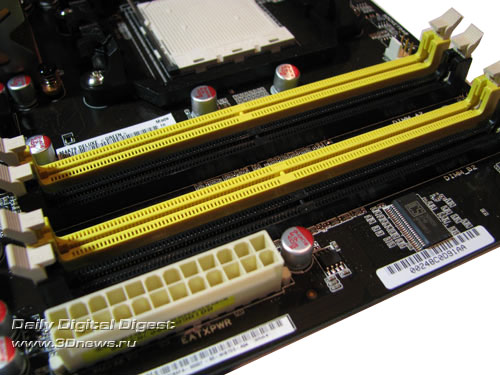

Все радиаторы соединены между собой при помощи тепловой трубки. Далее - на плате установлено четыре слота DIMM, а максимальный поддерживаемый объем памяти равен 16 Гб. Тут же отметим, что частота DDR2-1066 поддерживается только процессорами AM2+, причем количество модулей должно быть не больше двух.

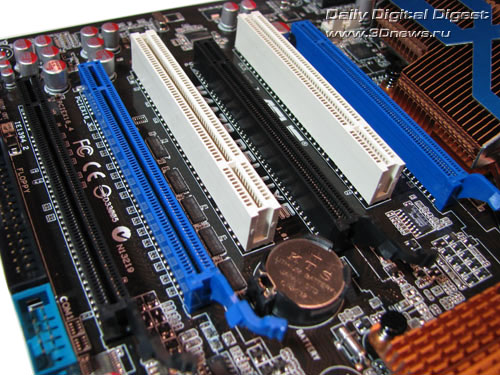

Что касается возможностей расширения, то на плате установлено четыре слота PCI Express х16, а также два слота PCI.

Отметим, что распределение линий PCI Express между слотами возможно по следующим схемам: 16+1+16+1, 16+8+8+1, 8+8+8+8. Также нужно иметь в виду, что по 16 линий шины PCI Express могут выделяться только на слоты синего цвета, поэтому для корректной установки видеокарт необходимо просмотреть руководство пользователя.

Возможности расширения

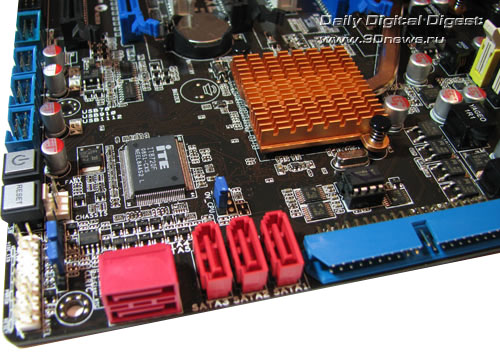

Плата ASUS M4A79 Deluxe, благодаря "южному мосту" SB750, поддерживает шесть каналов SerialATA-II. Пять соответствующих разъемов расположены около "южного моста", а шестой выведен на заднюю панель платы.

Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить к плате в общей сложности восемь жестких дисков (6 SATA + 2 PATA).

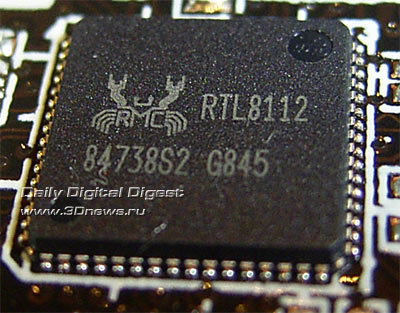

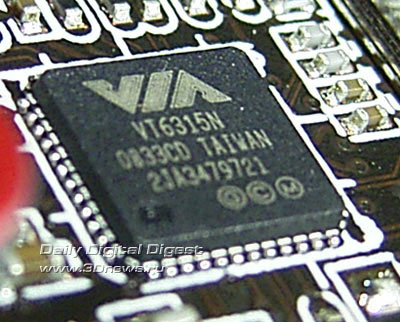

На плате установлен гигабитный сетевой контроллер RTL 8112, а также контроллер последовательной шины FireWire - VT6315N, производства компании VIA. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (есть в комплекте).

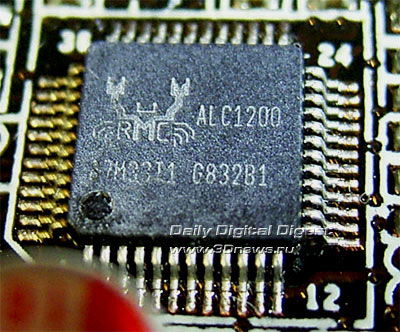

Плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (в комплекте одна планка с двумя портами). И последнее, на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип ALC1200, который поддерживает выход на восемь каналов.

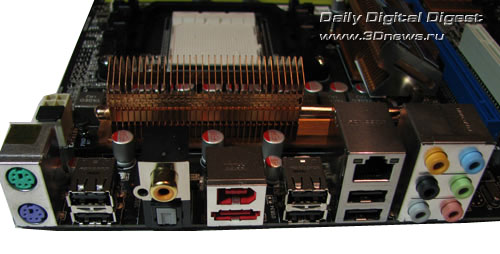

Задняя панель платы имеет следующий вид:

Вы можете заметить полное отсутствие LPT- и COM-портов (один COM-порт реализован через планку; нет в комплекте). На их месте расположены оптический и коаксиальный выход SP-DIF, а также пара портов USB 2.0, один порт SATA II и один порт FireWire.

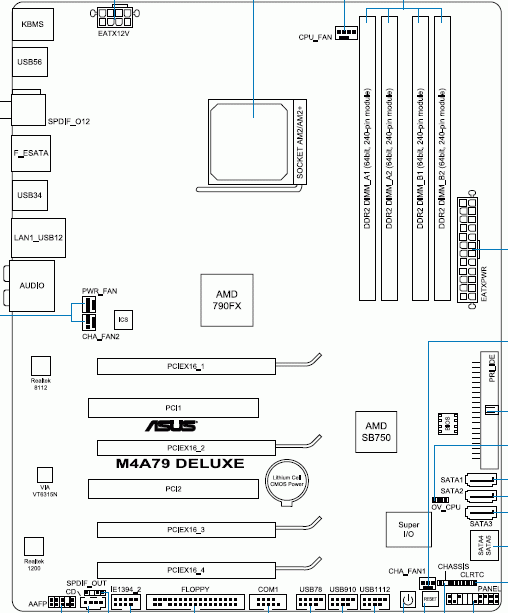

Традиционная схема платы:

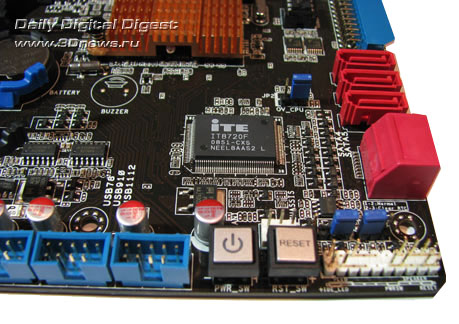

На плате присутствуют две перемычки: CLRTC (в левом нижнем углу) - для сброса настроек CMOS, OV_CPU (там же) - для расширения диапазона установки Vcore с 1,7 В до 1,9 В. Отметим, что в левом нижнем углу на плате установлены кнопки запуска и перезагрузки системы: Все кнопки имеют подсветку. Теперь поговорим о настройках BIOS.
