Вместе с процессором Intel Core i7 920 (LGA1366; 2,66 ГГц; ядро Bloomfield) в нашу лабораторию попала материнская плата ASUS P6T Deluxe на чипсете Intel X58. И сегодня мы рассмотрим ее особенности и функциональность. Но прежде - несколько слов о самом чипсете.

Чипсет Intel X58

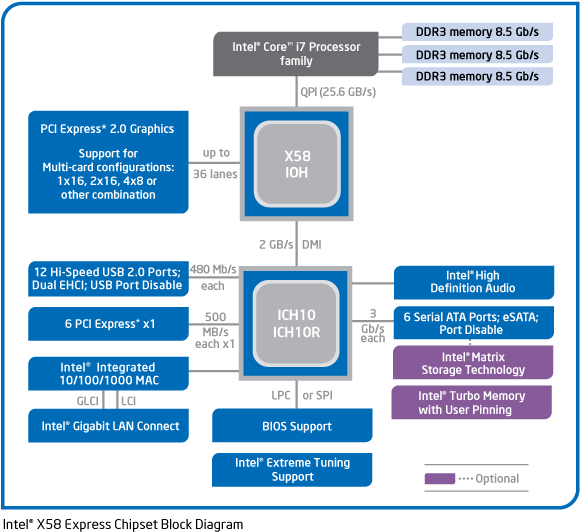

В настоящее время чипсет Intel X58 является единственным продуктом для LGA1366-систем. С технической точки зрения, "северный мост" X58 значительно проще, нежели его предшественники (мосты X48 и X38). Дело в том, что этот чип не имеет встроенного контроллера памяти, который теперь интегрирован в процессоры LGA1366. Вместо него в X58 появился контроллер шины QPI для связи с процессором. Что касается поддержки шины PCI Express v2.0, то кардинальных изменений в этой области нет: X58 поддерживает 36 линий и допускает конфигурации 2х16, 4х8, а также некоторые промежуточные. Как и его предшественники, чипсет Intel X58 поддерживает технологию AMD CrossFire. Кроме того, случилось долгожданное событие - некоторые материнские платы с чипсетом X58 обзавелись поддержкой технологии NVIDIA SLI. Впрочем, заслуги инженеров Intel тут нет, поскольку поддержка SLI реализована в графических драйверах NVIDIA и некоторые энтузиасты уже год назад запускали SLI на чипсете X48 путем использования модифицированных драйверов. Что касается плат на X58, то часть из них будет поддерживать SLI официально.

"Северный мост" X58 комплектуется "южным мостом" ICH10(R), с которым он соединен по шине DMI. И поскольку характеристики ICH10(R) уже хорошо известны, мы не будем подробно на них останавливаться, а только кратко перечислим основные возможности - поддержка шести каналов SerialATA II, 12 портов USB 2.0, поддержка гигабитного сетевого соединения и звуковой подсистемы High Definition Audio. Кроме того, ICH10(R) поддерживает шесть линий PCI Express, которыми разработчики материнских плат могут распоряжаться по своему усмотрению.

Спецификация ASUS P6T Deluxe

ASUS P6T Deluxe
Процессор	- Core i7 QPI 133 МГц - Разъем Socket LGA1366
Чипсет	- Северный мост Intel X58 (MCH) - Южный мост Intel ICH10R - Связь между мостами: DMI
Системная память	- Шесть 240-контактных слотов для DDR3 SDRAM DIMM - Максимальный объем памяти 12 Гб - Поддерживается память типа DDR3 1066/1333/1600* - Возможен трех- и двух-канальный доступ к памяти - Индикатор питания
Графика	- Три слота PCI Express x16 - Поддержка технологии AMD CrossFire - Поддержка технологии NVIDIA SLI
Возможности расширения	- Два 32-битных PCI Bus Master-слота - Один слот PCI Express x4 - Четырнадцать портов USB 2.0 (8 встроенных + 6 дополнительных) - Два порта IEEE1394 (FireWire; один встроенный + один доп.) - Звук High Definition Audio 7.1 - Два сетевых контроллера Gigabit Ethernet
Возможности для разгона	- Изменение частоты QPI от 100 до 500 МГц с шагом 1 МГц; изменение множителя - Изменение напряжения на процессоре, PLL, памяти, контроллере памяти и чипсете (IOH+ICH) - Утилита ASUS TurboV
Дисковая подсистема	- Один канал UltraDMA133/100/66/33 Bus Master IDE (Marvell 88SE6111; с поддержкой до двух ATAPI-устройств) - Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID) - Поддержка протокола SAS/SerialATA II (2 канала - Marvell 88SE6320, c поддержкой RAID 0, 1) - Поддержка протокола SerialATA II (1 канал - Marvell 88SE6111) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 16 Мбит Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features - Технология ASUS EZ Flash 2 - Технология ASUS CrashFree BIOS 3 - Технология ASUS MyLogo 2 - Технология ASUS Express Gate - Multi-languages BIOS
Разное	- Один порт для FDD, порт для PS/2 клавиатуры или мыши - Индикатор питания на плате + кнопки включения и перезагрузки - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-контактный разъем питания ATX - Дополнительный 8-контактный разъем питания
Мониторинг	- Отслеживание температуры процессора, системы, напряжений, скорости вращения пяти вентиляторов - Технология ASUS Fan Xpert - Технология ASUS AI EPU-6 Engine, AI Nap - Утилита ASUS PC Probe II
Размер	- ATX форм-фактор, 245x305 мм (9,63" x 12")

Коробка

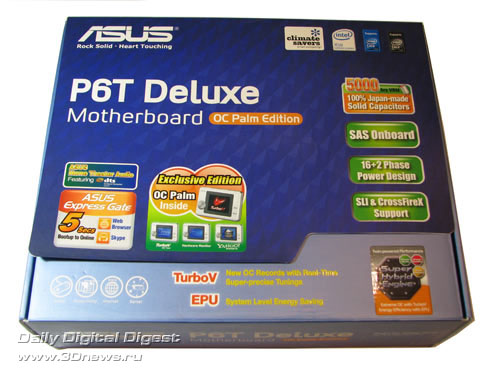

Коробка с платой ASUS P6T Deluxe довольно солидная и имеет ручку для переноски:

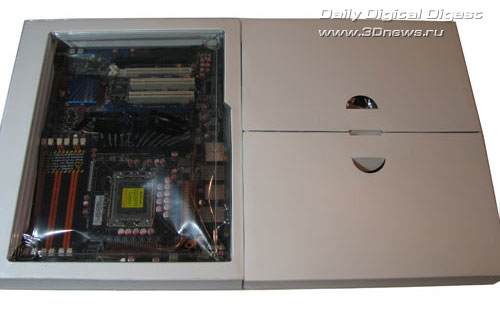

Внутри коробки покупатель обнаружит два отсека: один с платой, а другой - с дополнительными компонентами:

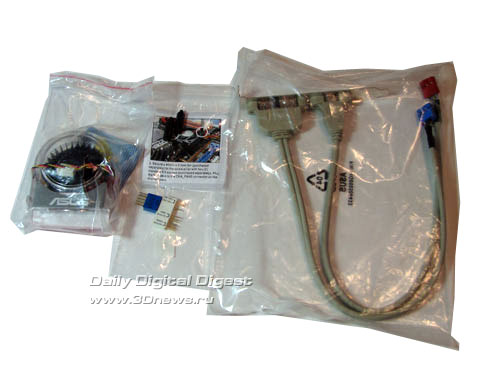

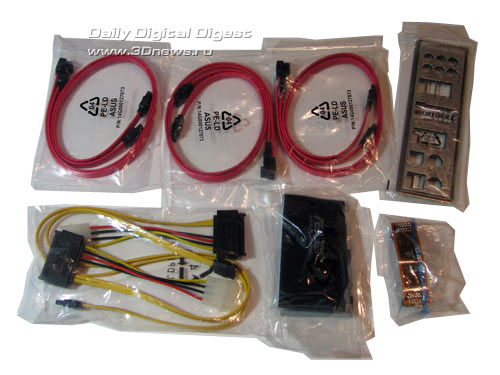

Комплектация

материнская плата;
руководство пользователя на английском языке;
DVD-диск с ПО и драйверами;
один ATA133-шлейф, FDD-шлейф;
шесть кабелей SerialATA;
два кабеля SAS;
планка с двумя дополнительными портами USB 2.0 и портом FireWire;
наклейка с логотипом ASUS;
набор дополнительных коннекторов;
заглушка на заднюю панель корпуса;
мост SLI;
дополнительный вентилятор;
модуль OC Palm + USB-кабель.

Несмотря на то, что плата позиционируется как безусловный high-end и имеет достаточно высокую розничную цену, возможно, покупателю придется отдельно докупить ряд компонентов. Во-первых, могут понадобиться планки с дополнительными четырьмя USB-портами (или двумя, если на корпусе есть пара портов).

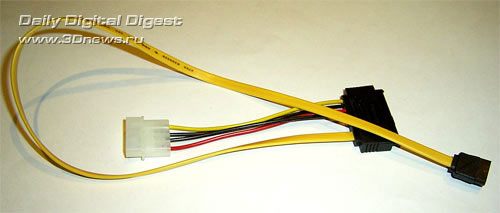

Во-вторых, возможно потребуется приобрести переходники питания для SerialATA-устройств. Дело в том, что наличие в комплекте кабелей SAS - это большой плюс только для профессиональных пользователей, а при сборке обычного компьютера они лишь незначительно облегчают подключение накопителей.

Технология SAS расшифровывается как Serial Attached SCSI и является переходным интерфейсом от параллельного SCSI к более удобному и производительному последовательному. Главное отличие SAS от SATA заключается в двух независимых каналах для передачи данных, но при этом SAS обратно совместим с SATA. Это означает, что к SAS-контроллеру можно совершенно спокойно подключать SATA-диски. Для проверки мы подключили один SATA-диск к SAS-контроллеру при помощи SAS-кабеля, и не обнаружили никаких проблем. Впрочем, технология SAS заслуживает отдельного обзора, и без соответствующего диска рассуждать о ней было бы преждевременно. Кстати, SAS-диски отличаются высокой скоростью шпинделя (10 000-15 000 RPM), относительно небольшим объемом (менее 100 Гб) и высокой розничной стоимостью ($250-350). Вывод: поддержка SAS может заинтересовать пока только профессиональных пользователей.

В комплекте есть пара специальных дополнительных коннекторов (Quick Connection Kit), к которым можно подключить все кабели от корпуса (кнопки "Power", "Reset", кабель от индикатора "HDD" и пр.), а потом подключить их к плате одним движением руки.

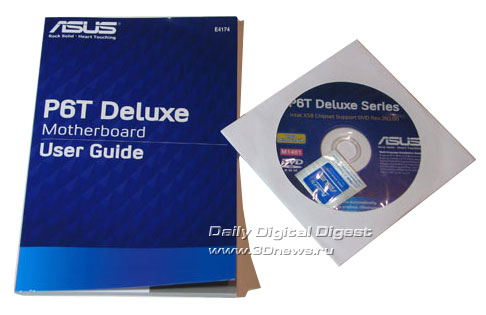

К руководству пользователя претензий не возникло. Также отметим, что на DVD-диске записан полный набор необходимых драйверов и фирменных утилит ASUS (включая драйверы для 32- и 64-битных версий Windows, драйверы для Linux и MS Vista). Кроме того, на диске записан пакет Norton Internet Security 2008, Ulead Burn.Now, Corel MediaOne Starter, Ulead PhotoImpact 12 SE, CyberLink PowerBackup и WinZip 11.

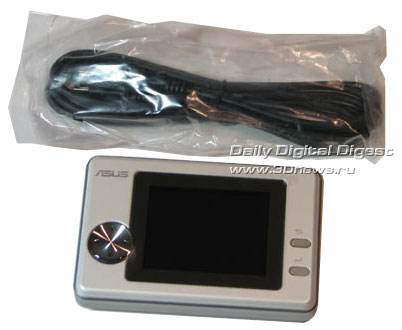

Отметим, что в комплектации должен быть дополнительный вентилятор для "северного моста", но у нашей платы его не оказалось. И, наконец, отметим OC Palm, которое представляет собой уже знакомое устройство ASUS ScreenDUO, которое мы подробно рассмотрели полтора года назад.
