Материнские платы ECS и Gigabyte на чипсетах Intel P45 и P43 / Материнские платы

К концу 2008 года натиск материнских плат на чипсете Intel P45 со стороны производителей несколько ослаб. Практически все интересные и популярные платы уже рассмотрены, и в нашу тестовую лабораторию стали поступать продукты на других чипсетах Intel четвертой серии. В частности, сегодня мы познакомимся с материнской платой Gigabyte EP43-DS3 на чипсете Intel P43.

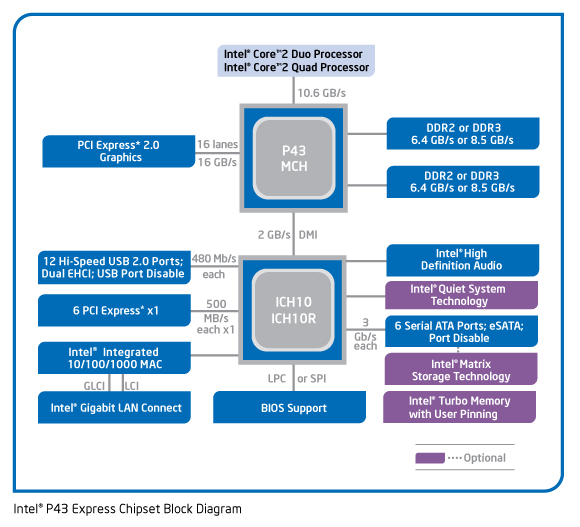

Как мы уже говорили, единственное отличие чипсета P43 от P45 заключается в отсутствии поддержки технологии AMD CrossFire. На практике это выражается в невозможности симметричного распределения линий шины PCI Express v2.0 на два графических слота. В результате, на платах с чипсетом P43 мы видим только один слот PEG. Однако на плате Gigabyte EP43-DS3 таких слотов два. В чем же дело? Сейчас это выясним. Кроме платы Gigabyte в этот обзор попала материнская плата ECS P45T-AD3 на чипсете Intel P45. На первый взгляд, это вполне заурядная модель, но есть одна особенность: плата предназначена для работы с оперативной памятью DDR3. Если ранее подобную память поддерживали только high-end-продукты (из-за дороговизны памяти этого типа), то сейчас ее поддержка стала встречаться и в продуктах среднего уровня.

Спецификации

	Gigabyte EP43-DS3	ECS P45T-AD3
Процессор	- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800 МГц - Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 1066/800 МГц - Intel Celeron-D (Conroe-L/Prescott) с частотой шины 800 МГц - Поддержка Intel Core 2 Duo (Kentsfield (4 ядра), Conroe/Allendale (2 ядра)) с частотой шины 1066/800 МГц - Поддержка Intel Yorkfield, Wolfdale с частотой шины 1600*/1333/1066/800 МГц - Разъем Socket LGA775 - Поддержка процессоров с технологией HyperThreading
Чипсет	- Северный мост Intel P43 (MCH) - Южный мост Intel ICH10 - Связь между мостами: DMI	- Северный мост Intel P45 (MCH) - Южный мост Intel ICH10R - Связь между мостами: DMI
Системная память	- Четыре 240-контактных слота для DDR2 SDRAM DIMM - Максимальный объем памяти 16 Гб - Поддерживается память типа DDR2 667/800/1066/1200* - Возможен двухканальный доступ к памяти - Индикатор питания	- Четыре 240-контактных слота для DDR3 SDRAM DIMM - Максимальный объем памяти 8 Гб - Поддерживается память типа DDR3 800/1066/1333/1600* - Возможен двухканальный доступ к памяти
Графика	- Два слота PCI Express x16
Возможности расширения	- Четыре 32-битных PCI Bus Master-слота - Один слот PCI Express x1 - Двенадцать портов USB 2.0 (8 встроенных + 4 дополнительных) - Три порта IEEE1394 (FireWire; 2 встроенных + 1 дополнительный) - Встроенный звук High Definition Audio 7.1 - Сетевой контроллер Gigabit Ethernet	- Два 32-битных PCI Bus Master-слота; - Два слота PCI Express x1 - Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных) - Встроенный звук High Definition Audio 7.1 - Сетевой контроллер Gigabit Ethernet
Возможности для разгона	- Изменение частоты FSB от 100 до 1200 МГц с шагом 1 МГц; изменение множителя; - Изменение напряжения на процессоре, памяти, FSB и чипсете(MCH + ICH) - Технология Gigabyte C.I.A. 2 - Утилита EasyTune 6	- Изменение частоты FSB от (200) 333 до 800 МГц с шагом 1 МГц; изменение множителя - Изменение напряжения на процессоре, памяти и чипсете(MCH)
Дисковая подсистема	- 1 канал UltraDMA133/100/66/33 Bus Master IDE (IT8213; с поддержкой до 2 ATAPI-устройств) - Поддержка протокола SerialATA II (6 каналов - ICH10) - Поддержка LS-120 / ZIP / ATAPI CD-ROM	- 1 канал UltraDMA133/100/66/33 Bus Master IDE (JMB361; с поддержкой до двух ATAPI-устройств) - Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID) - Поддержка протокола SerialATA II (1 канал - JMB361) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2х 8 Мбит Flash ROM - Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Технология Gigabyte Q-Flash - Технологии @BIOS и Face-Wizard - Технология Gigabyte Virtual Dual BIOS	- 8 Мбит Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное	- Один порт для FDD, один последовательный порт, один параллельный порт, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF In/Out	- Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF Out - Кнопки включения и перезагрузки, сброса CMOS
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-контактный разъем питания ATX - Дополнительный 4-контактный разъем питания	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-контактный разъем питания ATX - Дополнительный 4-контактный разъем питания
Мониторинг	- Отслеживание температуры процессора, системы, напряжений, скорости вращения четырех вентиляторов - Технология Smart Fan - Утилита EasyTune Center - Технология Gigabyte Dynamic Energy Saver;	- Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов - Технология Smart Fan
Размер	- ATX форм-фактор, 245x305 мм (9,63" x 12")

Коробки

Дизайн упаковок:

Комплектация

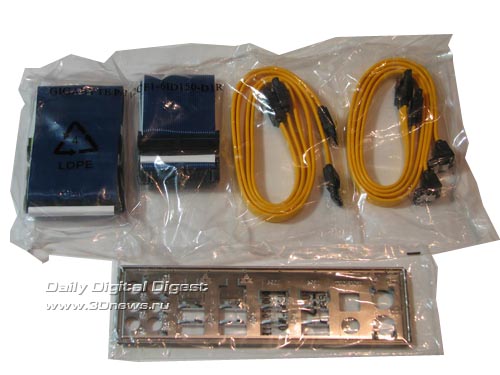

Gigabyte EP43-DS3:

материнская плата;
руководство пользователя на английском языке + краткое руководство;
CD-диск с ПО и драйверами;
один ATA-133-шлейф, FDD-шлейф;
четыре кабеля SerialATA;
заглушка на заднюю панель корпуса.

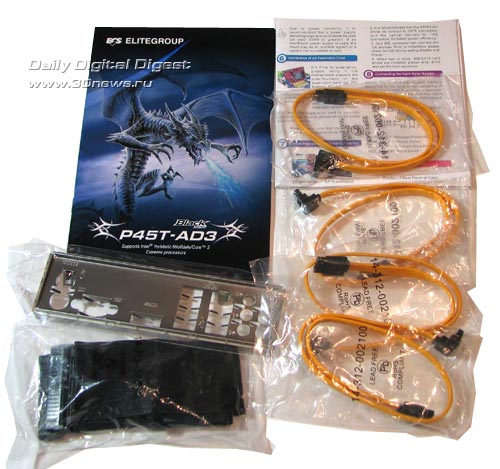

ECS P45T-AD3:

материнская плата;
руководство пользователя на английском языке + краткое руководство;
CD-диск с ПО и драйверами;
один ATA-133 шлейф, FDD-шлейф;
четыре кабеля SerialATA;
заглушка на заднюю панель корпуса.

Комплектация обеих плат совершенно одинакова и довольно скудна, но она полностью адекватна продукту стоимостью $100. Материнская плата Gigabyte EP43-DS3 стоит как раз в районе $100, поэтому за комплектацию мы ей ставим оценку "4". Что касается ECS P45T-AD3, то эта модель пока еще не представлена в российской рознице. Итак, вместе с платой Gigabyte покупатель получает руководство пользователя и еще массу бумаги разной степени полезности:
