Матплата Foxconn A79A-S на чипсете AMD 790FX / Материнские платы

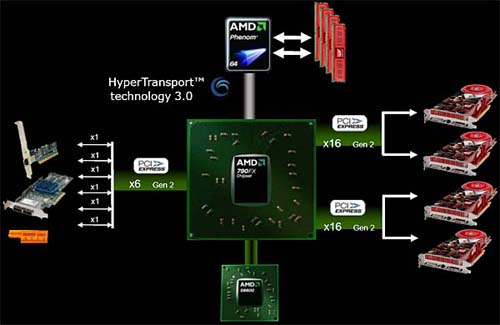

Материнская плата Foxconn A79A-S основана на чипсете AMD 790FX, который, в отличие от AMD 790X, выделяет на каждый из двух слотов PEG по 16 линий PCI Express v2.0. Таким образом, у разработчиков есть возможность установить на плату 4 слота PEG, но при использовании более двух видеокарт на каждый слот будет выделяться по 8 линий PCI-E. Именно такую схему реализовали инженеры Foxconn.

Кроме этого отметим, что на плате установлен новейший южный мост SB750. Он поддерживает RAID массивы уровня 5, а также инженеры AMD исправили проблему с установкой внутренней частоты ("SB700 internal clock generator malfunction fix"). При этом, некоторые обозреватели отмечают, что платы с SB750 гораздо лучше работают на нештатных частотах (т.е. имеют более высокий потенциал разгона ("Enhanced overclocking").

Спецификация Foxconn A79A-S

Foxconn A79A-S
Процессор	- AMD Phenom FX /Phenom X4/Athlon X2/Sempron;
Чипсет	- Северный мост AMD 790FX; - Южный мост AMD SB750; - Связь между мостами: A-Link 2;
Системная память	- Четыре 240 контактных слота для DDR-II SDRAM DIMM; - Максимальный объем памяти 8Гб; - Возможен двухканальный доступ к памяти; - Поддерживается память типа DDR2 533/667/800/1066; - Индикатор питания на плате;
Графика	- Четыре слота PCI Express x16;
Возможности расширения	- Один 32-х битный PCI Bus Master слот; - Один слот PCI Express x1; - Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных); - Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный); - Встроенный звук High Definition Audio; - Два сетевых контроллера Gigabit Ethernet;
Возможности для разгона	- Изменение частоты HTT от 190 до 400 МГц; изменение множителя CPU и HT; - Изменение напряжения на процессоре, памяти, HT, PLL и чипсете (nb); - Утилита FoxOne;
Дисковая подсистема	- 1 канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств & RAID 0, 1); - Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD); - Дополнительный SerialATA II/Raid контроллер (JMB 362, 2 канала SerialATA II); - Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS	- 8 MBit Flash ROM; - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
Разное	- Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры; - Кнопки включения, перезагрузки и сброса настроек BIOS; - Семисегментный индикатор POST-кодов; - IrDA; - STR (Suspend to RAM); - SPDIF Out; - Дополнительный чип TigerOne;
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB; - 24-контактный разъем питания ATX (ATX-PW); - Дополнительный 8-контактный разъем питания; - Дополнительный 4-контактный Molex разъем питания;
Мониторинг	- Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения 2 вентиляторов; - Технология SmartFan;
Размер	- ATX форм-фактор, 244мм x 305мм (9.63" x 12");

Коробка

Плата упакована в довольно внушительную коробку со стильным дизайном и ручкой для переноски:

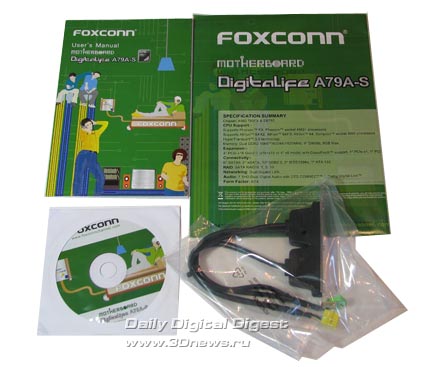

Комплектация

материнская плата;
CD диск с ПО и драйверами;
руководство пользователя на английском языке + краткое руководство;
один ATA-133 шлейф, FDD шлейф;
шесть SerialATA кабелей + шесть переходников питания (6 разъемов);
заглушка на заднюю панель корпуса;
планка с двумя портами USB2.0 и одним портом FireWire;

Претензий к комплектации у нас не возникло. Начнем с того, что руководство раскрывает все аспекты сборки и настройки системы. Его дополняет краткое руководство.

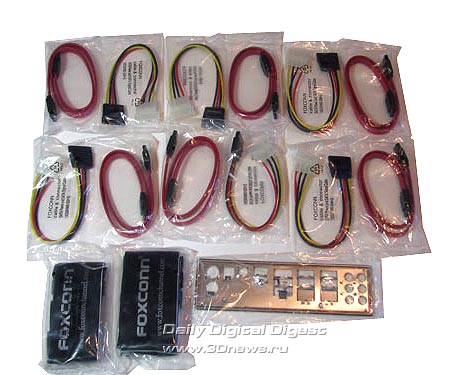

В наличии есть достаточное количество кабелей SerialATA с необходимыми переходниками.

И, наконец, отметим планку с двумя портами USB и одним портом FireWire.

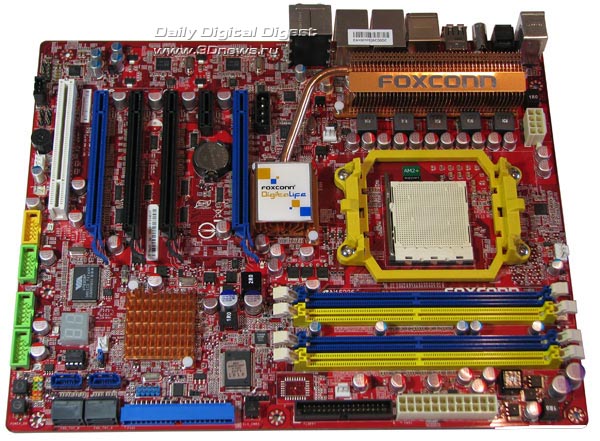

Плата Foxconn A79A-S

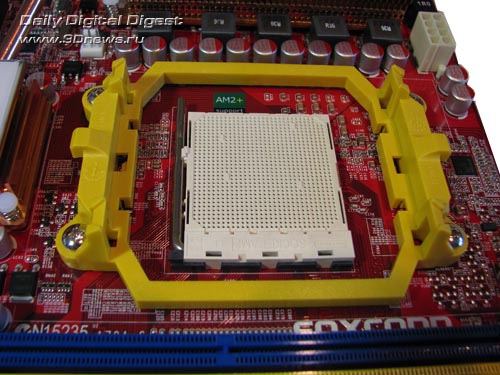

К дизайну PCB претензий нет, поскольку первая PCI-Express видеокарта не блокирует защелки DIMM.

Кроме этого отметим, что основной 24-контактный разъем питания установлен на нижнем краю платы, а дополнительный 8-контактный (сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы. Также на плате установлен дополнительный 4-контактный разъем питания типа Molex. Его можно задействовать, если в системе установлено более 2 видеокарт.

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера. Еще один 4-контактный разъем (SYS_FAN) установлен на левом краю платы.

Кроме него, на плате установлено еще три 3-контактных разъема: FAN2 - около преобразователя питания, FAN1 - около южного моста и FAN3 - около слотов DIMM.

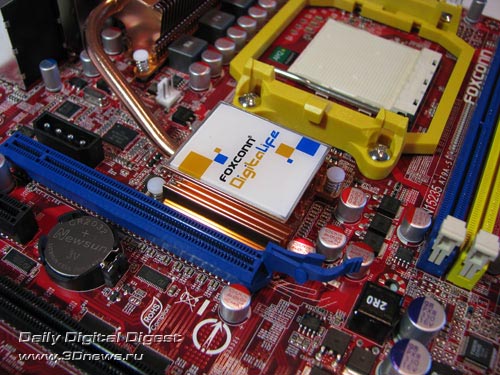

На северном мосту установлен небольшой радиатор, который соединен с массивным радиатором PWM при помощи тепловой трубки.

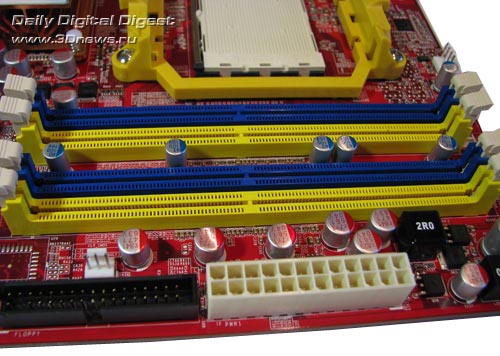

Далее -на плате установлено четыре слота DIMM, а максимальный объем памяти равен 8 Гб. Тут же отметим, что памятьстандарта DDR2-1066 поддерживается только процессорами AM2+.

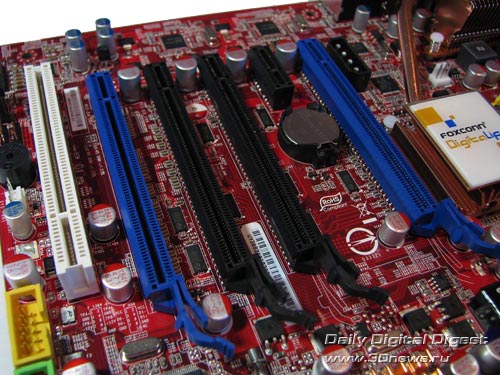

Что касается возможностей расширения, то на плате установлено четыре слота PCI Express х16, а также по одному слоту PCI Express x1 и PCI.

Возможности расширения

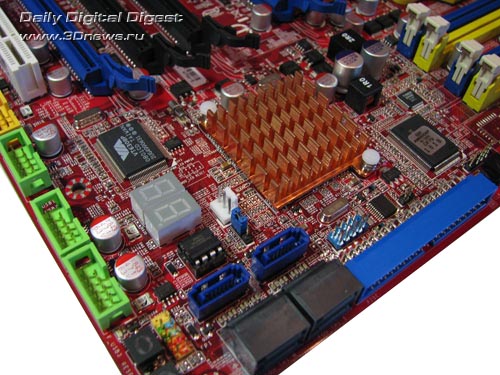

Плата Foxconn A79A-S поддерживает 8 каналов SerialATA-II. Шесть из них реализовано благодаря южному мосту SB750. Соответствующие разъемы расположены около южного моста и четыре из них ориентированы параллельно плоскости платы.

Кроме того на плате есть еще пара SATA портов, которые находятся на задней панели. Они обслуживаются дополнительным контроллером JMB 362, а итоговое количество подключенных устройств может достигать десяти (8 SATA + 2 PATA).

На плате установлена пара гигабитных сетевых контроллеров RTL 8111B, а также контроллер последовательной шины FireWire - VT6308P, производства компании VIA. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (есть в комплекте). Плата поддерживает 12 портов последовательной шины USB2.0, шесть из которых расположены на задней панели, а еще 6 подключаются при помощи планок (в комплекте одна планка с двумя портами). И последнее, на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип ALC888SDD, который поддерживает выход на 8 каналов.

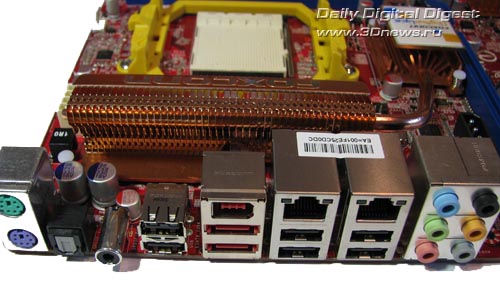

Задняя панель платы имеет следующий вид:

Вы можете заметить полное отсутствие LPT и COM портов (один COM-порт реализован через планку; нет в комплекте). На их месте расположены оптический и коаксиальный выход SP-DIF, а также пара портов USB2.0, пара SATA II и один порт FireWire.

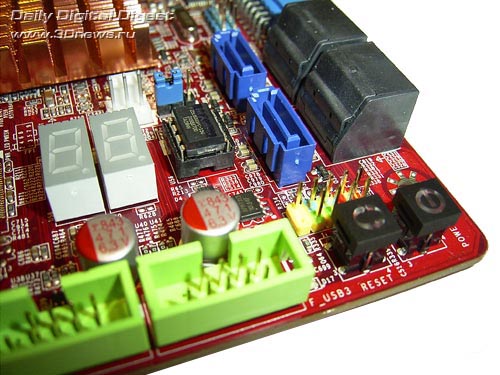

Отметим, что на плате установлена кнопка для сброса настроек CMOS (около слотов DIMM), а также кнопки запуска и перезагрузки системы (в левом нижнем углу):

все кнопки имеют подсветку

Кроме этого, на плате установлен семисегментный индикатор POST кодов, а также чип TigerOne (полный аналог FoxOne; о нем мы уже не раз говорили в предыдущих обзорах).

Теперь поговорим о настройках BIOS.
