BTX: новый стандарт компьютерных корпусов в действии

Тестирование корпуса AOpen B300A

Корпуса стандарта BTX (Balanced Technology Extended) рано или поздно вытеснят с рынка корпуса старого формата, ATX. Процесс этот, конечно, будет не простым, и затянется, скорее всего, не на один год, но в том, что рано или поздно новый формат все-таки вытеснит старый, сомневаться не приходится. В качестве примера можно вспомнить историю с внедрением нынешнего стандарта ATX - поначалу многих отпугивали цены, новизна, корпуса старого формата AT долго не желали сдавать позиций, одно время производились даже материнские платы, предусматривающие возможность питания как AT, так и ATX стандарта. Однако, так или иначе, сегодня корпуса ATX стоят чуть ли не в каждом офисе и доме - преимущества стандарта над древним AT очевидны.

В принципе, не менее очевидны в теории преимущества корпусов стандарта BTX над нынешними ATX. Известно, что к разработке нового стандарта корпусов (одним из инициаторов этого явилась компания Intel) производителей подтолкнуло постоянно растущее потребление мощности и тепловыделения компонентов компьютера (в первую очередь это касается, естественно, центрального процессора и в какой-то мере видеокарты). Соответственно, корпуса стандарта BTX изначально разрабатывались с учетом возросших требований по части питания и охлаждения компонентов компьютера. А это значит, что эти решения должны быть более эффективными по части размещения компонентов, иметь лучшие возможности охлаждения и продуманную схему вентиляции.

В стандарте BTX изначально предусматривались три варианта форм-фактора корпуса и системных плат: pico-BTX, micro-BTX и полноразмерный BTX, или BTX-tower. Все они обладают своими преимуществами перед аналогами из стана традиционного ATX, обеспечивая высокую плотность монтажа компонентов вкупе с эффективным охлаждением, отличаясь, как видно из названий, размерами (ну и конечно, мощностью устанавливаемых в них блоков питания).

Первый взгляд

Жизнь часто показывает, что технологии, в теории обладающие массой достоинств, на практике оказываются куда менее привлекательными. Не случится ли того же с корпусами стандарта BTX? Ответ на этот вопрос можно получить, только "потрогав" не распечатку с требованиями стандарта, а реальный образец корпуса, по этому стандарту изготовленного. Мы протестировали корпус AOpen B300A, один из первых BTX-корпусов, в реальной работе.

Итак, сам по себе AOpen B300A - корпус стандарта BTX, если точнее - формата Desktop BTX, или Slim BTX. Его размеры заметно меньше, чем у предшественников из стана Desktop ATX.

Лицевая панель - из черного пластика, смотрится аккуратно и привлекательно, конструктивно представляет собой единое целое с крышкой корпуса. Предусмотрен вывод разъемов Audio, USB и IEEE 1394, что весьма удобно. Далеко не во всех ATX корпусах предусмотрен вывод этих разъемов на переднюю панель, что затрудняет подключение периферии: для того чтобы подключить, например, USB флеш-драйв, приходится искать подступы к задней стенке корпуса, а это не всегда возможно. Единственный замеченный недостаток лицевой панели - тускловатое свечение светодиода питания (Power LED), понять, светится он или нет - довольно сложно.

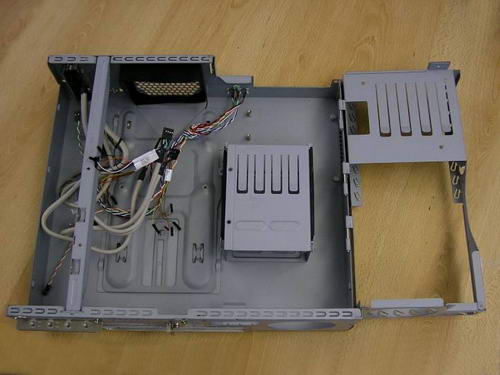

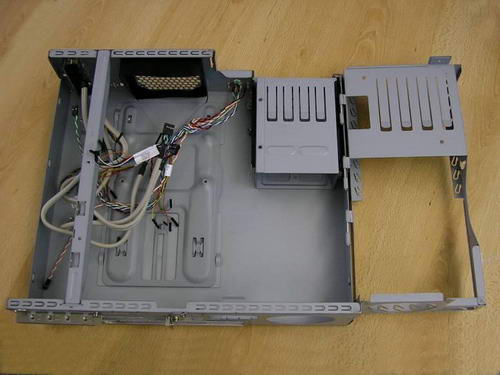

Внутреннее "убранство" корпуса также оказалось весьма продуманным. Жесткий диск и еще одно 3,5" устройство (это может быть, например, флоппи-дисковод или кард-ридер) устанавливаются в корзину, которая крепится непосредственно к корпусу.

Установка 5,25" устройства (скорее всего, им будет оптический привод), производится в специальный откидной "карман", который прикреплен к станине корпуса на петлях. При сборке компьютера его можно откинуть в сторону, чтобы он не мешал установке других компонентов.

Отрадно, что крепеж устройств 3,5" и 5,25" в своих отсеках осуществляется с помощью специальных салазок, так что возиться с винтами и отверткой не придется.

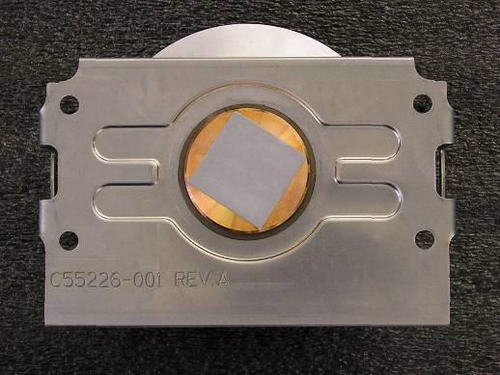

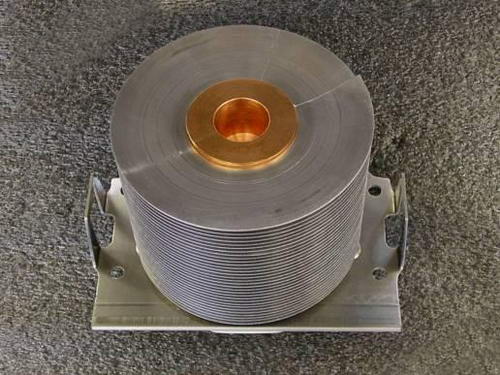

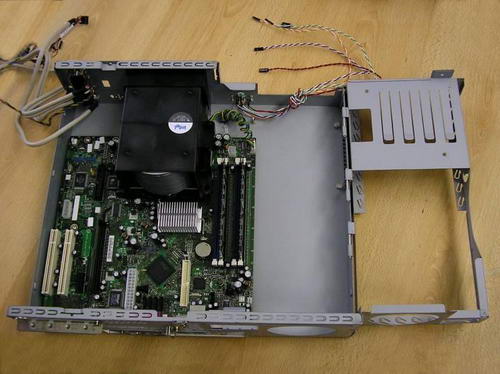

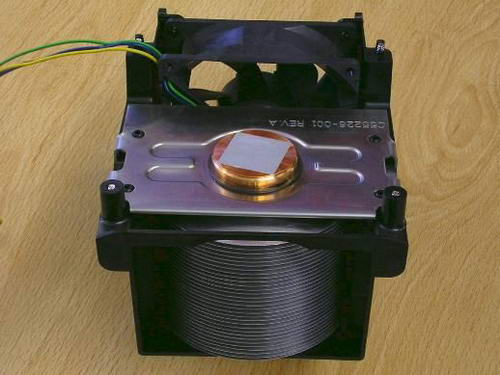

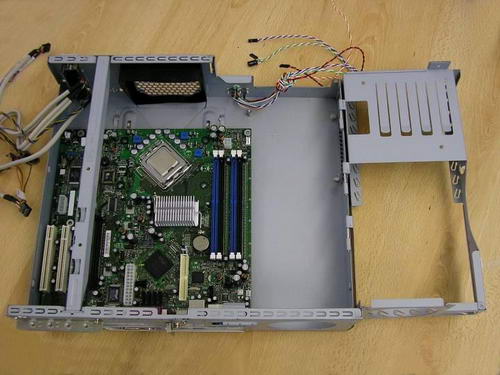

Материнская плата крепится винтами непосредственно к днищу шасси. Стоит также обратить внимание на принципиально новую конструкцию охлаждающего устройства для центрального процессора. Радиатор представляет собой полый медный стержень с навитой на него алюминиевой спиралью, он обдувается вентилятором. Конструктивно охлаждающее устройство совершенно не похоже на те, что мы привыкли видеть в корпусах ATX.

Спецификации BTX предусматривают его крепление непосредственно к днищу корпуса. Тем не менее, с охлаждением процессора такая конструкция справляется лучше, чем обычные решения для корпусов ATX. О его эффективности говорят и результаты тестов (об этом - ниже).

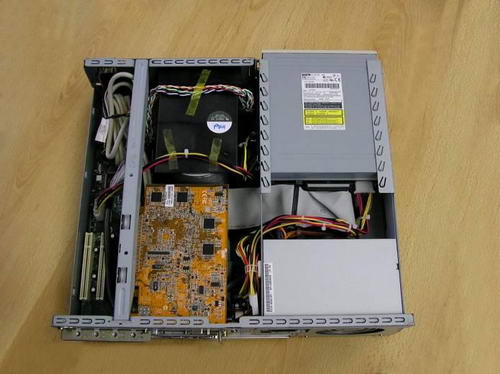

Данный корпус допускает установку только низкопрофильных карт расширения, за исключением одной карты, которая может быть полноразмерной. Она устанавливается в слот PCI-Express через переходник (райзер). В нашем случае это был полноразмерный графический адаптер.

В общем, система в сборе оставляет впечатление прочной, плотно упакованной конструкции.
