PC Notes Taker - цифровая координатная ручка / Периферия

Современное многообразие устройств ввода данных просто поражает. Если еще вчера кроме мышки и клавиатуры простой пользователь не мог себе ничего представить, то сегодня альтернатив им хоть отбавляй - это и устройства распознавания голоса, и трекболы, и мыши, работающие в трехмерном пространстве, и графические планшеты, и многие другие гаджеты, которые становится все труднее и труднее классифицировать.

Новое устройство ввода, которое мы сегодня рассмотрим, не подпадает ни под одну из имеющихся на сегодняшний день категорий. Вернее, PC Notes Taker имеет много общих черт с уже давно выпускающимися планшетами, но все же одно глобальное отличие, о котором будет более подробно рассказано ниже, никак не позволяет объединить новое устройство с ними в одну связку.

PC Notes Taker - это цифровая координатная ручка, детище совместных трудов израильской компании Pegasus Technology и российской Mobile Dream.

Совсем чуть-чуть теории…

Для начала давайте рассмотрим любой планшет… Сегодня на них работает приличная часть компьютерных художников и инженеров. С плюсами использования многочисленных видов планшетов спорить сложно. В первую очередь, это привычный для человека способ ввода информации - с помощью "ручки", но есть у них у всех один досадный недостаток - двигая пером по пластиковому основанию, вы неизбежно смотрите в монитор, ибо только там можно наблюдать в режиме реального времени появляющееся изображение.

Именно этого досадного недостатка лишена координатная ручка PC Notes Taker. Дело в том, что она обладает самым обыкновенным шариковым стержнем, пишущем на самой обыкновенной бумаге (не путать с цифровой бумагой или какими бы то ни было подложками). Фактически, это обыкновенная ручка с возможностью беспроводной передачи вводимой информации. Просто как дважды два!

Теперь пара слов о том, как это чудо работает. Ручка состоит из двух частей - непосредственно ручки и проводной базы. Между ними налажена передача информации по инфракрасному порту. Ни в документации, ни на сайте производитель не упоминает ни слова о том, каким образом осуществляется вычисление координат, лишь заявляя, что ручка работает в инфракрасном диапазоне.

Однако можно предположить, что работа осуществляется следующим образом. В базу встроены два инфракрасных датчика, которые с каким-то шагом по времени "следят" за ручкой. Они просто измеряют расстояние до "цели". Расстояние между датчиками тоже известно, и оно постоянно. Теперь вспомните школьную геометрию - эти три стороны составляют единственно возможный в данной плоскости треугольник, вычислить координаты вершин которого уже не составляет труда. Таким образом, очевидно, и определяется координата текущего положения ручки PC Notes Taker.

Комплектация

Коробка устройства совсем негабаритная и вся сплошь увешана различными картинками и надписями. Правда ни одной надписи на русском языке, к сожалению, на коробке так и не удалось найти.

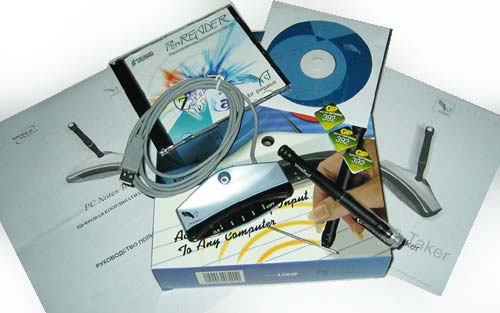

Зато внутри вместе с английской инструкцией имеется и русскоязычная, в формате А4. Помимо инструкций в коробке нашлись два компакт-диска с программным обеспечением и драйверами, ручка с колпачком, три батарейки типа SR41, металлический шариковый синий стержень и база для ручки, одновременно являющаяся зажимом для бумаги, которая подключается к USB интерфейсу вашего компьютера. Вот такая нехитрая комплектация.

Конструкция

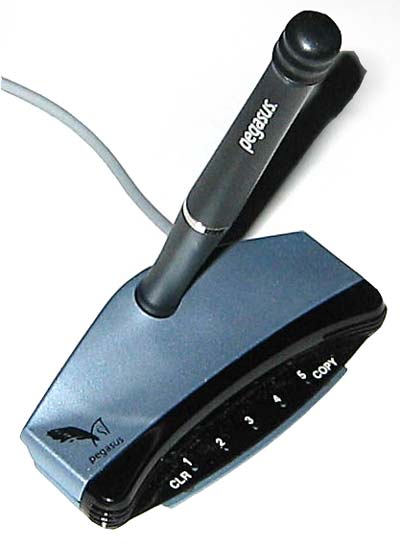

Итак, как вы уже поняли, ручка состоит из двух основных частей - непосредственно шариковой ручки-передатчика и базового блока - зажима для бумаги, одновременно являющегося еще и приемником сигнала. Прием-передача осуществляются в инфракрасном диапазоне.

Дизайн и внешний вид ручки

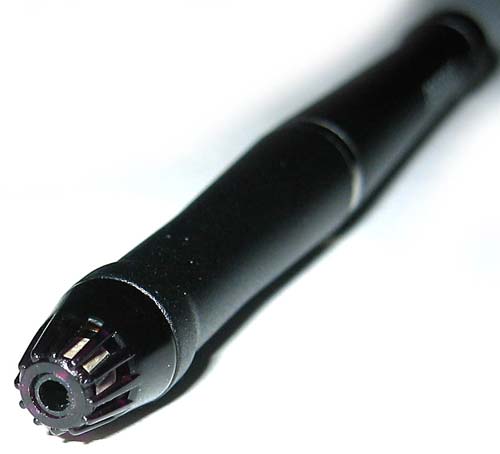

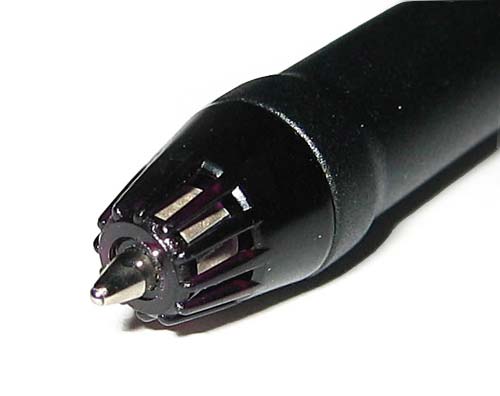

Ручка имеет очень удобную форму и отлично лежит в руке. Черный корпус ее выполнен из пластмассы, но на вид кажется достаточно прочным. Металлический стержень вставляется с рабочей стороны ручки.

Стержень достаточно прочно фиксируется внутри корпуса. Чем он фиксируется и как - сказать сложно, т.к. корпус ручки неразборный. Более того, в инструкции строго настрого под страхом повреждения устройства запрещается вращать одну половину ручки относительно другой.

Наружу стержень вытаскивается с помощью металлических лепестков экстрактора (именно так это устройство называется в инструкции по эксплуатации), расположенного на пластиковом прозрачном колпачке. У этого колпачка есть только один досадный и совершенно непонятный мне недостаток. Куда вы деваете колпачок, сняв его с обычной ручки? Правильно, одеваете его на обратную часть ручки. В данном же случае так поступить нельзя, т.к. то место, куда бы вы хотели одеть колпачок, значительно шире этого колпачка - там расположена отвинчивающаяся часть отсека для батареек.
