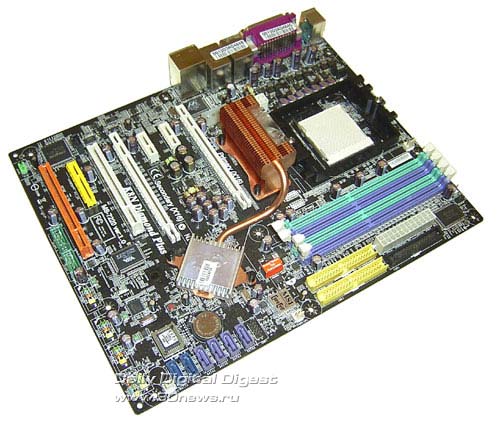

MSI K8N Diamond Plus
Чипсет	NVIDIA nForce4 SLI x16
Процессор	AMD Athlon 64 Socket939 (HTT 200 МГц)
Память	PC2100/PC2700/PC3200
HDD	2x UltraDMA/133(RAID) 2x SerialATA II (RAID) 4x SerialATA II (RAID)
Дополнительно	Звук Creative Blaster Audigy SE 10 USB 2.0 2x Гбит Ethernet LAN 3х IEEE-1394
Цена:	n/a

Сегодня мы рассмотрим одну из самых интересных материнских плат на чипсете nForce4 SLI X16. Главной особенностью K8N Diamond Plus, производства компании MSI, является встроенный звук на основе чипа Creative Audigy SE. Именно этот момент выгодно отличает данную модель от остальных конкурентов. Дело в том, что вместо относительно слабо встроенного звука AC97, пользователь получает полноценную звуковую подсистему, которая отличается более высоким качеством звучания и меньшей загрузкой процессора.

Продолжая тему встроенного звука отметим, что у модели K8N Diamond Plus существует эксклюзивный вариант комплектации под названием Special Edition, который включает Audio Tube Panel. Последняя представляет собой 5" панель с ламповым преобразователем, аналоговым "волюметром" и регулятором громкости. Тут же отметим, что это устройство не является разработкой MSI, а произведено компанией Cooler Master по OEM заказу (соответственно на панели вместо логотипа CoolerMaster красуется наклейка MSI). Желающие приобрести такую панель отдельно, могут поискать CoolerMaster Musketeer III (именно так называется это устройство) в магазинах, и приготовить для покупки 65-75 $.

Спецификация MSI K8N Diamond Plus

MSI K8N Diamond Plus
Процессор	- AMD Athlon 64/Sempron с частотой шины 200 МГц; - Разъем Socket 939;
Чипсет	- Северный мост NVIDIA nForce4 SPP 100; - Южный мост NVIDIA nForce4 SLI; - Связь с процессором: шина HyperTransport (16/16 бит)
Системная память	- Четыре 184-х контактных слота для DDR SDRAM DIMM; - Максимальный объем памяти 4 Гб; - Возможен двухканальный доступ к памяти; - Поддерживается память типа PC2100/PC2700/PC3200;
Графика	- Два слота PCI Express x16 (в режиме SLI слоты используют по 16 линий PCI Express);
Возможности расширения	- Два 32-х битных PCI Bus Master слота; - Один слот PCI Express x4; - Два слота PCI Express x1; - Десять портов USB 2.0 (4 встроенных + 6 дополнительных); - Три порта IEEE1394 (Firewire; 1 встроенный + 2 дополнительных); - Встроенный звук Creative Audigy SE; - Два сетевых контроллера Гбит Ethernet ;
Возможности для разгона	- Изменение частоты FSB от 200 до 450 МГц с шагом 1-0,5 МГц; изменение множителя; - Изменение напряжения на процессоре, памяти, шине PCI Express; - Технология MSI D.O.T. ;
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1); - Поддержка протокола SerialATA II (4 канала - nForce4 SLI, c поддержкой RAID); - Дополнительный SerialATA II/Raid контроллер (Микросхема Silicon Image Sil3132, 2 канала ; - Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS	- 4 Мбит Flash ROM; - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features; - Технология MSI D-LED;
Разное	- Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры; - IrDA; - STR (Suspend to RAM); - SPDIF Out; - Кнопка сброса настроек биоса;
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB; - 24-ти контактный разъем питания ATX (ATX-PW); - Дополнительный 8-и контактный разъем питания; - Дополнительный 4-х контактный Molex разъем питания;
Мониторинг	- Отслеживание температуры процессора, чипсета, мониторинг напряжений, определение скорости вращения двух вентиляторов; - Функция Smart FAN;
Размер	- ATX форм-фактор, 244 мм x 305 мм (9,63" x 12");

Коробка

Для платы K8N Diamond Plus компания MSI разработала специальный дизайн упаковки:

Но вот содержимое коробки нас расстроило: половины компонентов не хватало. Впрочем, такое случается с тестовыми платами для прессы. Чтобы внести ясность, представители MSI привели полный перечень комплектации.

Итак, что должно быть в коробке:

Материнская плата;
Руководство пользователя на английском языке;
CD-диск с ПО и драйверами;
Дискета с драйверами к RAID контроллеру;
Один аэродинамический ATA-133 шлейф, аэродинамический FDD шлейф;
Четыре SerialATA кабеля + два переходника питания (четыре разъема);
Заглушка на заднюю панель корпуса;
Брекет с двумя портами USB 2.0 и D-LED;
Брекет с двумя портами Firewire;
Брекет с портами SerialATA;
Два (!) SLI - коннектора + усилительный брекет;
5" панель Audio Tube Panel (CoolerMaster Musketeer III) с набором коннекторов.

Но поскольку мы обладаем здоровым скептицизмом, а также учитывая то, что розничная цена платы пока неизвестна, мы не будем ставить оценку за комплектацию.

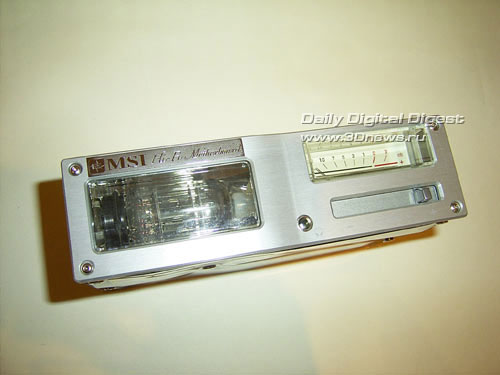

Поэтому рассмотрим только 5-дюймовую панель Audio Tube Panel, на которой установлена вакуумная лампа, волюметр и регулятор громкости:

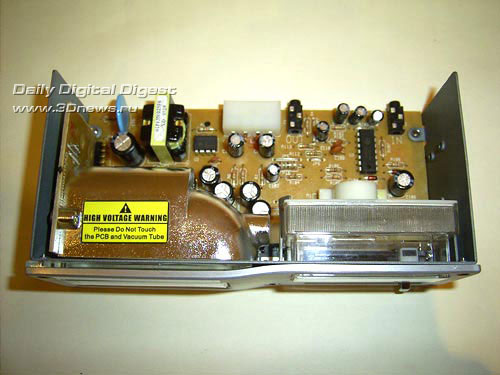

Так выглядит внутренности этого устройства.

Откровенно говоря, я не заметил какого-либо улучшения качества звучания при использовании этой панели. Да и качество исполнения весьма посредственное: например регулятор громкости перемещается не плавно и немного поскрипывает. Вполне возможно, это устройство понравится поклонникам эпохи 60-х. Впрочем, функциональные возможности Audio Tube Panel находятся на том же уровне развития: панель обрабатывает только два канала (т.е. 6 или 8 канальную звуковую систему подключить не получится, несмотря на соответствующую картинку на коробке K8N Diamond+).

О руководстве пользователя мы можем судить по pdf-файлу с сайта MSI. Отметим, что данная брошюра раскрывает все аспекты сборки и настройки системы.
