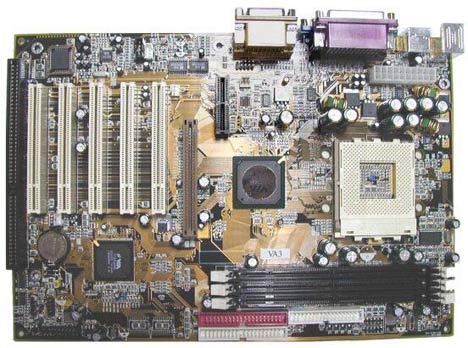

Jetway 663AS Ultra на VIA KT133A

Справка

Эта тайваньская компания работает на компьютерном рынке уже 15 лет и является профессиональным производителем материнских плат, видеокарт и модемов, с объемом производства порядка 200 тыс. материнских плат в месяц. В этом отношении компания схожа с Soltek, которая выпускает приблизительно столько же плат и находится на рынке столько же времени.

Вступление

На днях, знакомый продавец показал материнскую плату со странным наименованием Jetway. Рассмотрев ближе оказалось, что эта плата на одном из самых последних и популярных чипсетов KT133-A. Скажу сразу, название (торговую марку) Jetway я встречаю первый раз. Я бы прошел мимо, если бы не цена, которая составляла ровно 100 долларов. Учитывая, что дешевых материнских плат на этом чипсете найти трудно (ближайшая по цене плата это Soltek SL-75KAV ~120$), возникло желание познакомится с этой платой поближе. Продавец толком объяснить не смог, что это за плата и какая по ней статистика возвратов, аргументируя тем, что ее только завезли и не успели посмотреть сами. Итак, условившись о манибэке - плата была приобретена. Прежде, чем начинать описывать плату, скажу несколько слов о чипсете.

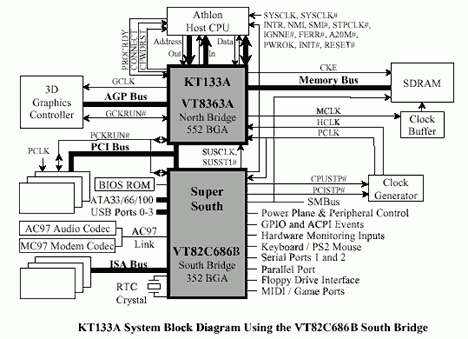

Описание чипсета KT133-A

Итак, KT133-A, а это все тот же старый добрый чипсет KT133, с добавлением поддержки FSB 266 MHz, что позволило использовать новые процессоры AMD Thunderberd (1GHz и старше), рассчитанные на соответсвующую частоту FSB. Также обновился южный мост. Теперь VIA стала использовать микросхему VT82C686В, что повлекло за собой наличие поддержки ATA100 (2 канала), USB (4 порта), AC`97 link для AMR слота и AC`97 кодека, порты ввода-вывода, шину ISA и аппаратный мониторинг.

	VIA KT133A
Северный мост VT8363A	FSB 133 МГц DDR
Память	PC100/PC133 SDRAM/ VC SDRAM
Макс. объем памяти	1.5 Гбайта
Макс. банков памяти	8
AGP	1x/2x/4x
Число PCI Masters	5
Южный мост	VT82C686B
ATA интерфейс	UltraDMA/100
AC`97	+
Порты USB	4

Северный и южные мосты соответственно (оба выполнены по 0.35 микронной технологии).

Итак, отличие KT133-A от KT133 на первый взгляд минимальные. Однако, использование частоты FSB в 133MHz (поскольку данные передаются по обоим фронтам сигнала, можно указывать 266Mhz - чтобы избежать путаницы) позволяет значительно увеличить производительность системы, даже используя процессоры, не имеющие официальной поддержки частоты шины 133.

Наличие поддержки ATA100 не является каким-либо значимым преимуществом, поскольку физическая скорость передачи данных у самых современных винчестеров не позволяет загрузить полностью даже ATA66.

Вообще, использование южного моста VT82C686B имеет свои особенности. В последние дни появилась информация о том, что в нем есть ошибка. Она может возникнуть при копировании больших файлов (нескольких сотен мегабайт) с одного жесткого диска на другой, причем они (диски) должны быть подключены к Primary и Secondary портам IDE соответственно (самый распространеный тип подключения) и работать в режиме UDMA.
Суть ошибки - информация при копировании может быть утеряна (частично или полностью).

Компания VIA уже подтвердила наличие этой проблемы, и заявила, что она может быть устранена с помощью модификации BIOS компьютера. Сообщается, что крупнейшие производители материнских плат выпустят в ближайшие два дня обновленные версии BIOS для всех своих материнских плат, содержащих микросхему 686B. От себя же замечу, что я сталкивался с такой проблемой (один или два раза) при копировании больших MPG файлов, однако, потеряное время (длительность фильма) составляла порядка 5-20 сек, и я не придавал этому большое значение.

На момент написания обзора (14 апреля 2001) на сайте Jetway обновления биоса с исправлением этой ошибки не было.

Спецификация Jetway 663AS Ultra

Итак, с чипсетом все ясно, теперь переходим к самой материнской плате, а именно, к спецификации.

Как и все ведущие производители материнских плат, Jetway не стала разрабатывать новый дизайн для чипсета KT133A , а стала использовать унифицированный дизайн PCB для своей линейки - 663AS / 663AS PRO / 663AS ULTRA

Теперь пара слов об отличиях внутри линейки.
663AS - VIA VT8363/VT 82C686A
663AS PRO - VIA VT8363/VT 82C686B
663AS ULTRA - VIA VT8363A/VT 82C686B

Наверно, отличия только в используемом чипсете (видимо это и пытался продемострировать фотограф из Jetway :)

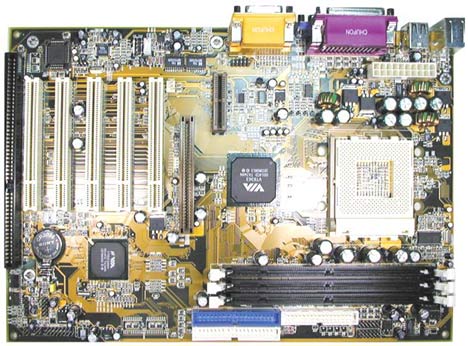

Для сравнения фотография 663AS:

Процессор
• Поддержка процессоров AMD формата Socket-A (Athlon /Duron) на частоте 200MHz и 266MHz

  Чипсет VIA Apollo KT133A

• Северный мост VT8363A
• Южный мост VT82C686B

  Установка частоты шины

• Есть возможность изменять частоту шины от100MHz до 166MHz, используя фирменную технологию (Frequency Magic Setting) с шагом 1MHz.
  Данная функция не требует манипуляций с джамперами, все установки осуществляются в в BIOS`е (Jumpless!).

  Возможности по расширению

• Пять 32-битных PCI Bus Master слотов
• Один 16-битный ISA слот
• Один AMR слот

  Системная память

• Наличие 3,3В 168-контактных слота DIMM, поддерживающих от 8Mb до 1.5GB общего объема памяти
• Поддержка Virtual Channel SDRAM (VCM SDRAM)

  Интегрированный UltraDMA/100 IDE контроллер

• 2 канала UltraDMA/100 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
• Поддержка режимов PIO Mode 3, Mode 4 (16Mbсек)
• Поддержка UTRA DMA-100 Bus Master IDE, (100 Mbсек)
• Поддержка LS-120 / ZIP / ATAPI CD-ROM

  AGP

• Слот AGP, поддерживающий режим 1х/2х/4x

  Интегрированный звук

• Полностью совместимый программный AC`97 звуковой контроллер

  Разное

• 2 последовательных порта (совместимые 16550 Fast UART)
• Один параллельный порт (EPP /ECP)
• Один разъем для подключения дисководов
• Порты для PS2 мыши и клавиатуры
• Дополнительный разъем для кулера
• Аудио: Line-In, Line-Out, Mic.-In
• Игровой порт с поддержкой 2 джойстиков
• Два разъема для подключения звукового кабеля от CDROM
• Инфракрасный порт

  Мониторинг

• Отслеживание температуры процессора и чипсета, напряжения, скорости вращения вентиляторов

  Поддержка USB

• 4 порта USB

  Управление питанием

• ACPI/APM
• Пробуждение от сети, модема

  Питание

• Стандартный 20-пиновый разъем питания ATX (ATX-PW)

  BIOS

• Award BIOS (Support Green / Plug and Play)
• 2MBit Flash ROM

  Размер

• ATX форм-фактор 305мм X 210мм (12" x 8.2")
