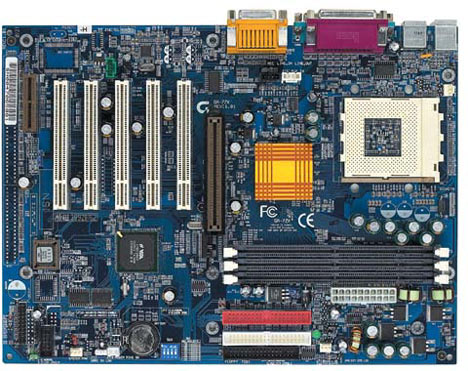

Gigabyte GA-7ZX-H на Via KT133-A.

Особенность 2001 года заключается в небывалом падении цен на оперативную память всех видов. Сейчас уже можно преобрести модуль DDR памяти объемом 128MB за ту же цену, что и модуль SDR памяти объемом 64MB несколько месяцев ранее. Причин этого явления множество, однако, нас более интересуют последствия. А последствия следующие: мизерная разница в цене между SDR и DDR памяти приведет к тому, что платы на основе чипсета KT133(A) в ближайшее время выйдут из разряда high-end. А это означает следующее: покупатели будут заказывать мощные системы на основе материнских плат с чипсетами AMD760, KT266, а для сборки офисных систем будут использовать интегрированные платы. При таком раскладе рынок плат KT133(A) значительно уменьшится и производители, чтобы продать такие платы, будут снижать цены. А в условиях кризиса цены снижать придеться очень значительно. Не будем забывать и армию любителей апгрейда, которые мощными колоннами пойдут в магазины менять KT133(A) на DDR платы, что так же будет способствовать удешевлению этих плат.

Исходя из вышесказанного, совершенно понятно, что материнские платы KT133-A, имеющие на борту многочисленные дополнительные возможности, мало кто решится приобрести из-за цены. Покупатели дорогих плат переключат свое внимание на DDR платформы, а из плат на основе KT133(A) будут покупать будут в основном платы с минимальной ценой. Словно предвидя эту ситуацию, на рынке появилась плата от тайваньской фирмы Gigabyte - Ga-7ZX-H, не обремененная различными добавками.

При первом взгляде на нее видно стремление Gigabyte максимально снизить как стоимость разработки, так и цену конечного продукта. Но обо всем по порядку.

Уже взглянув на название платы можно запросто определить следующее:
7 - процессоры 7-го поколения (AMD K7 Athlon, Duron)
Z - VIA Apollo KT133(A) (первоначально чипсет имел обозначение KZ133);
X - ATX;

Для полноты информации приводим условные обозначения, принятые при маркировке материнских плат от Gigabyte:

Gigabyte - системные платы обычно обозначаются символами GA и далее:
Первая цифра	тип процессора:	5 - процессоры 5-го поколения (Pentium MMX, AMD K6, Cyrix/IBM 6x86 и т.п.); 6 - процессоры 6-го поколения (Pentium II/III, Celeron); 7 - процессоры 7-го поколения (AMD K7 Athlon, Duron)
Первая буква	тип чипсета:	D - чипсеты для процессоров 7-го поколения с поддержкой памяти типа DDR SDRAM; R - чипсеты для процессоров 6-го поколения с поддержкой памяти типа DDR SDRAM; B - 440BX; Z - 440ZX; C - i820; O - i815; W - i810; V - VIA; Z - VIA Apollo KT133 (первоначально чипсет имел обозначение KZ133); I - AMD; A - Ali; S - SiS
Вторая буква	форм-фактор платы:	X - ATX; M - micro-ATX; F - flex-ATX.
Буквы или цифры, несущие дополнительную информацию:		D - двухпроцессорная плата: 7 - процессорный разъем Socket 370; Е - модификация "Е" чипсетов i810 - i820; М (Z) - интегрированный видеопроцессор; -1394 - контроллер IEEE1394; W - контроллер Wide SCSI и выше.

Например: GA-6RXDW - системная плата формата АТХ, чипсет VIA Apollo Pro266, 2 процессорных разъема Socket 370, интегрированный Dual Ultra160 SCSI контроллер Adaptec 7899.

Вообще, в линейке плат на основе чипсета KT133A производства Gigabyte легко запутаться. Мало того что разные модели серии 7ZX похожи друг на друга ( а это неудивительно поскольку используется один и тот же дизайн PCB), так и одна и та же модель может иметь несколько ревизий, которые соответственно могут различаться по уровню стабильности и быстродействию. А если добавить к этому различные версии BIOS, то тут уже явно не обойтись без подробного обзора.

Но вначале несколько слов о чипсете, на котором создана плата .

Чипсет

Ничего нового о чипсете VIA KT133A я сказать не могу. Он уже изучен вдоль и поперек, в частности, в обзоре материнской платы Jetway 663AS Ultra. Однако, если кто подзабыл, кратко приведу основные характеристики:

• Поддерживаемая память - PC100/PC133 SDRAM (Макс. объем памяти 1.5 Гбайта)
• Стандартные частоты FSB 100/133 МГц DDR
• Число PCI Masters 5

Последняя версия южного моста (VT82C686B ) включает поддержку ATA интерфейс UltraDMA/100, AC'97 встроенного звука и 4 портов USB.

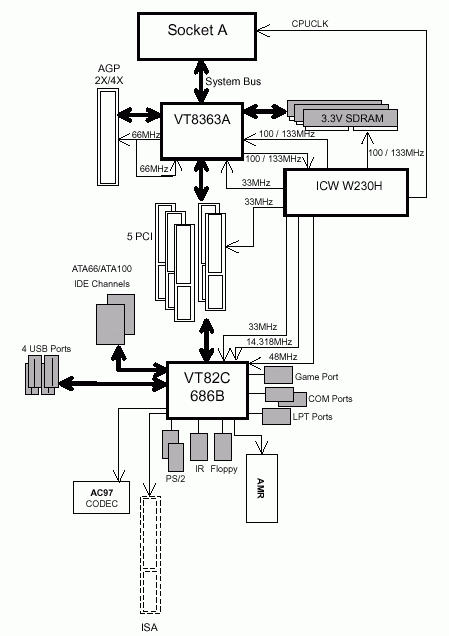

Схематично, плату Ga-7ZX-H можно показать следующим образом:

Переходим к системной плате.

Спецификация Gigabyte Ga-7ZX-H

Процессор

Поддержка процессоров AMD формата Socket-A (Athlon /Duron)

Поддержка частот FSB 200MHz и 266MHz

Чипсет VIA Apollo KT133A

Северный мост VT8363A

Южный мост VT82C686B

Системная память

Три разъема 3,3В 168-контактных слота DIMM

Максимальный объем памяти 1.5GB (PC133)

Поддержка Virtual Channel SDRAM (VCM SDRAM)

Графика

Слот AGP, поддерживающий режим 1х/2х/4x

Возможности по расширению

Пять 32-битных слотов PCI 2.2

Один AMR слот

Возможности для разгона

Изменение напряжения на процессоре

Изменение частоты FSB от 100 до 133MHz

Технология EasyTune III™

Дисковая подсистема

Интегрированный UltraDMA/100 IDE контроллер (2 канала UltraDMA100/66/33 Bus Master IDE с поддержкой до 4 ATAPI-устройств)

Поддержка LS-120 / ZIP / ATAPI CD-ROM

Интегрированный звук/видео

Встроенного видео - НЕТ

Встроенный AC97-совместимый звук

BIOS

2 MBit Flash ROM

AMI BIOS с поддержкой функций ACPI для PC98/Win98/WinMe/Win2000 compliance, Green, PnP, DMI

Поддержка технологии @BIOS™ Live Update

Разное

Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры

Инфракрасный порт (Встроенный IrDA TX/RX разъем )

Мониторинг

Отслеживание температуры процессора и чипсета, напряжения, скорости вращения вентиляторов

Поддержка USB

Два встроенных и два внешних порта USB

Управление питанием

ACPI/APM

Пробуждение от модема, мыши, клавиатуры, сети

Питание

Стандартный 20-пиновый разъем питания ATX (ATX-PW)

Размер

ATX форм-фактор, 304mm x 227mm (12" х 8.93")

Коробка

Комплектация
В коробке, привычного дизайна от Gigabyte, было обнаружено следующее:

• Материнская плата Ga-7ZX-H
• CD диск с ПО и драйверами
• 1 ATA-100 шлейф, FDD шлейф
• Руководство пользователя На компакт диске, кроме пакет драйверов от VIA, есть фирменные утилиты Gigabyte: EasyTune III™ и @BIOS™ Live Update, а также драйвера к AC97 кодеку.

Руководство пользователя очень скудно написано: например, описание джамперов заключается в указании его расположения на плате и его названия. Догадаться о его назначении, неопытному пользователю будет очень трудно. Впрочем, достаточно много внимания уделено поддержке режима Suspend To Ram и своим собственным утилитам. Никакого дополнительно программного обеспечения нет, впрочем, это и понятно - упор сделан на минимальную стоимость комплектации.

Наверно в целях экономии отсутствует кабель с внешними USB портами.
