Soltek SL-75FRN-L "Golden Flame" на nVidia nForce II / Материнские платы

Soltek SL-75FRN-L
Чипсет	nVidia nForce II
Процессор	Athlon XP FSB 100/133/166МГц Duron FSB 100МГц
Память	PC1600/2100/2700/3200
HDD	UltraDMA/133
Дополнительно	Звук ALC650 6 USB 2.0 10/100M LAN
Цена:	101$ (Price.ru)

Продукты компании Soltek уже не раз были в нашей тестовой лаборатории. Это и не удивительно - компания сумела прочно обосноваться на российском рынке и привлечь на свою сторону большое количество поклонников.

Однако, в последнее время, появились первые тревожные сигналы: компания стала неоправданно завышать цены на ,в общем-то, заурядные продукты (типичный пример - плата Soltek 75FRV на чипсете VIA KT400). Но есть и положительные моменты: Soltek нашел в себе силы (а точнее финансы :) для производства плат на чипсете nVidia nForce II. Более того, на основе одной PCB выпущено сразу 4 платы:

SL-75FRN
SL-75FRN-R (встроенный RAID контроллер)
SL-75FRN-L (встроенный LAN контроллер)
SL-75FRN-RL (оба контроллера)

Однако всех их объединяет то, что платы сделаны на связке северного моста nForceII SPP + облегченная версия южного моста MCP (без буковки "T"). В результате пользователь теряет поддержку последовательной шины Firewire, теряет второй LAN контроллер (который реализован только на Asus A7N8X) и получает 6и канальный звук без возможности кодирования Dolby Digital 5.1.

В результате перечисленные платы будут конкурировать на рынке с другими платами на связке SPP+MCP. Это Epox 8RDA (без "+"), Abit NF7 (без "-S") и Asus A7N8X (без "Deluxe").

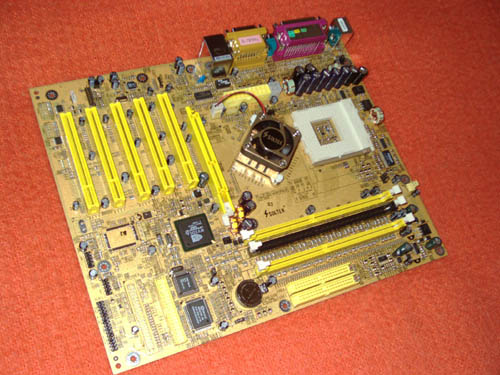

Итак, в наши руки попала плата SL-75FRN-L из серии "Golden Flame". Первоначально, под этой маркой планировалось продавать "эксклюзивные" платы. Об этом было объявлено в пресс-релизе по поводу выхода платы SL-85FR-R на чипсете Granite Bay. Однако в последствии было принято решение выпускать все платы на nForce II под этой маркой. Собственно, "Golden Flame" всего-лишь означает сочетание желтого/золотого цвета текстолита и ярко желтого цвета слотов и коннекторов.

Спецификация Soltek SL-75FRN-L

Soltek SL-75FRN-L
Процессор	- AMD AthlonAthlon XP с частотой шины 100/133/166 МГц - AMD Duron с частотой шины 100МГц - Разъем Socket 462
Чипсет nVidia nForce II	- Северный мост nForce2 SPP - Южный мост nForce2 MCP - Шина между мостами - HyperTransport (800 Мбайт/с)
Системная память	- Три 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 3 Гбайт - Поддерживается память типа PC1600/2100/2700/3200 - Возможен 128битный двухканальный доступ к памяти
Графика	- Слот AGP, поддерживающий режим 4X8X
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов - Шесть портов USB 2.0 (2 встроенных + 4 дополнительных) - Встроенный звук ALC650 - Сетевой контроллер nForce2
Возможности для разгона	- Изменение частоты FSB от 100 до 211 Мгерц с шагом 1-4 Mhz; изменение множителя - Изменение напряжения на процессоре, памяти и AGP - Soltek RedStorm Overclocking (?)
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Опционально: дополнительный IDE Raid контроллер (Микросхема Promise PDC20376, 1 канал IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1 с поддержкой до 2 ATAPI-устройств) - Опционально: Поддержка протокола SerialATA (2 канала) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения трех вентиляторов
Размер	- ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Коробка

Для плат этой серии предназначена коробка уже привычного дизайна, но на этот раз выдержанная в желтых тонах. К большому сожалению я получил плату без коробки (в так называемом OEM варианте) и, судя по всему, коробка предназначена для более дорогого варианта SL-75FRN-R(L).

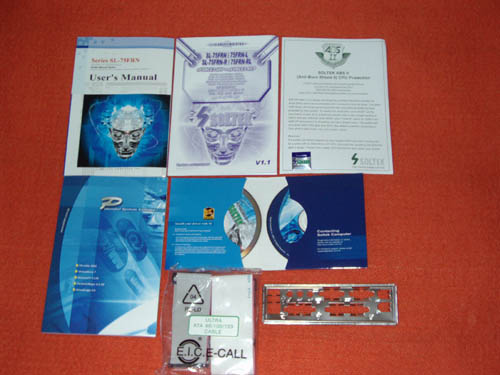

Комплектация

Материнская плата
CD диск с ПО и драйверами
CD диск с дополнительным ПО
ATA-133 шлейф, FDD шлейф
Руководство пользователя на английском языке
Описание дополнительного ПО
Заглушка на заднюю панель корпуса

За исключением дополнительного программного обеспечения, комплектация минимальная: диск с драйверами, описание, шлейфы и заглушка на заднюю панель платы. Впрочем, "облегченная" комплектация полностью соответствует цене платы. Тем более, что общая стоимость дополнительного ПО составляет более 300$ :)

Руководство пользователя очень хорошее: есть подробное описание основных коннекторов и перемычек (правда, есть два недокументированных джампера), присутствует инструкция по основным этапам сборки системы, а также установки драйверов к материнской плате. Кроме этого отдельный раздел посвящен настройке и управлению RAID массивом (для нашей платы это не актуально).

Что касается описание настроек биоса - претензий практически нет. Единственный момент - полностью отсутствует описание функций разгона. Судя по всему в Soltek не ориентируют эту плату на оверклокеров.

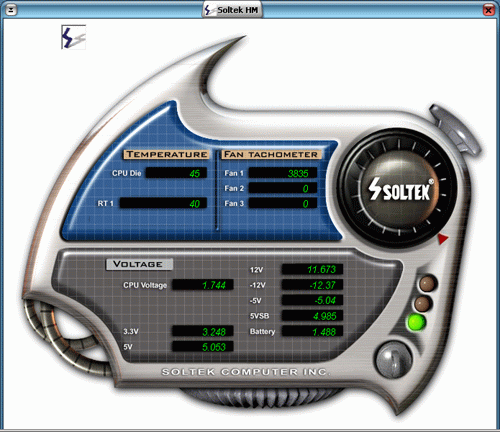

Порадовало наличие на CD диске новой утилиты системного мониторинга.
