Sapphire AX480AS9
Чипсет	Ati Xpress 200P
Процессор	AMD Athlon 64/Sempron (fsb 200МГц)
Память	PC2100/PC2700/PC3200
HDD	2x UltraDMA/100 4x SerialATA(RAID)
Дополнительно	Звук AC'92 v2.1 8 USB 2.0 2 Firewire 1000Mbit LAN
Цена:	na

На рынке материнских плат появляется все больше и больше продуктов на чипсете ATI Xpress 200. В частности, компания Sapphire анонсировала целую линейку материнских плат для процессоров AMD как со встроенным видеоядром, так и без. Одна из последних плат называется AX480AS9 и станет объектом сегодняшнего теста.

Спецификация Sapphire AX480AS9

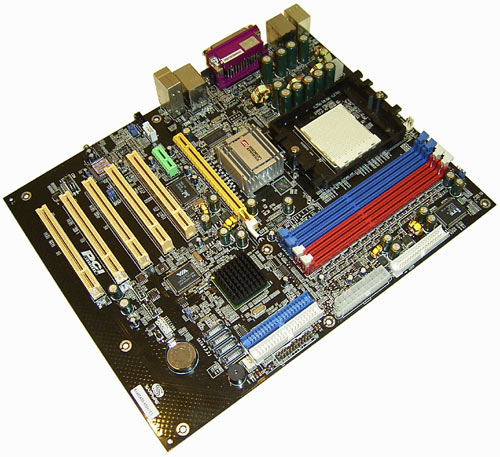

Sapphire AX480AS9 на чипсете Ati Xpress 200P

Sapphire AX480AS9
Процессор	- AMD Athlon 64 (Clawhammer / NewCastle) с частотой шины 200 МГц; - Разъем Socket 939;
Чипсет	- Чипсет Ati Xpress 200P; - Южный мост IXP400; - Связь между мостами: шина A-Link (1616bit)
Системная память	- Четыре 184-контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 4Гб - Поддерживается память типа PC1600/PC2100/PC2700/PC3200 - Возможен двухканальный доступ к памяти
Графика	- Слот PCI Express x16;
Возможности расширения	- Пять 32-битных PCI Bus Master слотов; - Один слот PCI Express x1; - Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных); - Два порта IEEE1394 (Firewire; один встроенный + 1 дополнительный) - Встроенный звук AC'92 v2.3; - Сетевой контроллер Gigabit Ethernet;
Возможности для разгона	- Нет.
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1 ); - Поддержка протокола SerialATA (4 канала - IXP400, c поддержкой RAID ); - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 4 MBit Flash ROM - Award BIOS phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-пиновый разъем питания - Технология Cool'n'Quiet
Мониторинг	- Отслеживание температуры процессора, мониторинг напряжений, определение скорости вращения двух вентиляторов.
Размер	- ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Коробка

Плата упакована в весьма красочную коробку:

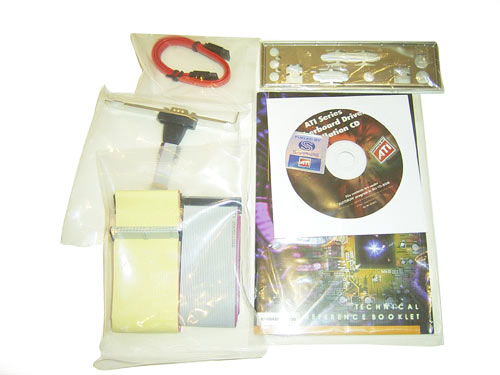

Внутри мы обнаружили следующие компоненты:

Материнская плата
CD диск с ПО и драйверами
Один ATA-133 шлейф, и один FDD шлейф
Два SerialATA кабеля
Руководство пользователя на английском языке
Брекет COM портом
Наклейка с логотипом Sapphire
Заглушка на заднюю панель корпуса

Комплектация платы бедная; содержит только самые необходимые элементы:

Нет брекетов с дополнительными портами USB и Firewire, нет также переходника питания для SerialATA устройств. Руководство пользователя - очень тонкое и не содержит описания настроек биоса.

Однако, несмотря на скудность комплектации, мы не будем ставить какую-либо оценку. Дело в том, что пока неизвестна стоимость этой платы, и вполне возможно Sapphire компенсирует бедную комплектацию очень низкой розничной ценой.
