Gigabyte K8NSNXP-939 на nVidia nForce3 Ultra / Материнские платы

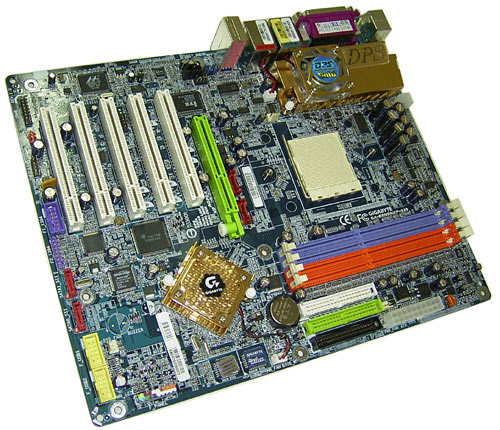

Gigabyte K8NSNXP-939
Чипсет	nVidia nForce3 Ultra
Процессор	AMD Athlon 64 Socket939 (fsb 200МГц)
Память	PC2100/PC2700/PC3200
HDD	2x UltraDMA/100(RAID) RAID - 2x UltraDMA/133 4x SerialATA(RAID)
Дополнительно	3 IEEE-1394-800 Звук AC'92 v2.3 8 USB 2.0 100Mbitc + Gigabit Ethernet LAN
Цена:	220$ (PriceWatch.Com)

Самой первой мыслью, после получения платы Gigabyte K8NSNXP-939, было - "А сможет ли эта плата работать с видеокартой Asus Radeon9800XT". Напомню, что при тестировании платы Gigabyte K8NSNXP на чипсете nForce3 250, мы столкнулись с проблемой невозможности старта этой связки. Так вот плата Gigabyte K8NSNXP-939 также отказалась работать с этой видеокартой. Но забегая вперед отмечу, что это единственный недостаток, помимо очень высокой розничной цены (это скорее особенность всех high-end продуктов).

Что касается чипсета nVidia nForce3 Ultra, то его единственное отличие от nForce3 250(GB) заключается в более скоростной шине HyperTransport, которая работает на частоте 1000Мгерц. Остальные функции остались без изменений: поддержка 4х каналов SerialATA, увеличенное до 8 количество портов USB2.0, встроенная поддержка высокоскоростной сети (Gigabit Ethernet) с выделенным каналом передачи данных, а также аппаратный Firewall. И конечно же, отлично реализованная функция асинхронного тактования шин PCI и AGP, что позволило добиться весьма впечатляющих результатов в области разгона.

Краткие характеристики чипсета nVidia nForce3 Ultra:

Поддержка шины HyperTransport (1616; 1000Мгерц)
Поддержка шины AGP 8X
Режимы IDE: ATA-3366100133 (2 канала)
Поддержка SerialATA (2+2 канала)
Поддержка RAID массивов (уровни 0, 1 и 0+1) как для SerialATA, так и для ParallelATA
Количество PCI Masters: 6
Порты USB 2.0: 8
Поддержка AC'97 2.1
Gigabit Ethernet на выделенном канале
Аппаратный Firewall

Спецификация Gigabyte K8NSNXP-939

Gigabyte K8NSNXP-939
Процессор	- AMD Athlon 64 (Clawhammer / NewCastle) с частотой шины 200 МГц; - Разъем Socket 939;
Чипсет	- Чипсет nVidia nForce3 Ultra; - Связь с процессором: шина HyperTransport (1616bit)
Системная память	- Четыре 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 4Гбайт - Возможен двухканальный доступ к памяти - Поддерживается память типа PC1600/PC2100/PC2700/PC3200 - Индикатор питания на плате
Графика	- Слот AGP, поддерживающий режим 4X8X
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов; - Восемь портов USB 2.0 (4 встроенных + 4 дополнительных); - Три порта IEEE1394b (Firewire-800; 3 дополнительных) - Встроенный звук AC'92 v2.3; - Сетевой контроллер Marvell Gigabit Ethernet ; - Сетевой контроллер 10100 Ethernet
Возможности для разгона	- Изменение частоты FSB от 200 до 455 Мгерц с шагом 1 Mhz; изменение множителя; - Изменение напряжения на процессоре, памяти, HT и AGP .
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1); - Поддержка протокола SerialATA (2 канала - nForce3 Ultra, c поддержкой RAID); - Дополнительный SerialATARaid контроллер (Микросхема Silicon Image Sil3512, 2 канала); - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2х4 MBit Flash ROM - Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Технологии DualBIOS, @BIOS, EasyTune5, Xpress™ Recovery
Разное	- Один порт для FDD, два последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры - IrDA - STR (Suspend to RAM) - SPDIF InOut
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания
Мониторинг	- Отслеживание температуры процессора , определение скорости вращения трех вентиляторов. - Функция Smart Fan
Размер	- ATX форм-фактор, 244мм x 305мм (9.63" x 12")

Коробка

Плата имеет очень красивую и информативную упаковку.

Одна страница коробки сделана откидывающейся - и на развороте приведены описания некоторых технических аспектов nForce3 Ultra и фирменных технологий Gigabyte.

Комплектация

Материнская плата;
CD диск с ПО и драйверами;
Руководство пользователя на английском языке + краткая инструкция по установке;
Руководство по созданию/управлению RAID массивами;

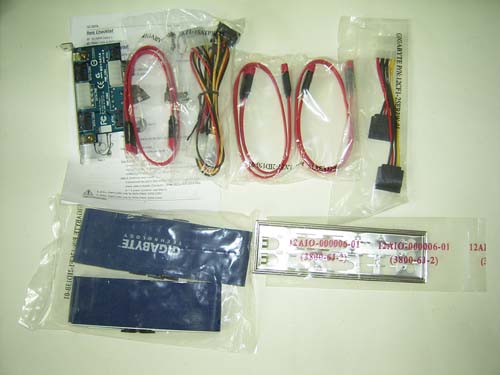

Два ATA-133 шлейфа, один ATA-33 шлейф, FDD шлейф;
Два SerialATA кабеля + переходник питания (два разъема);

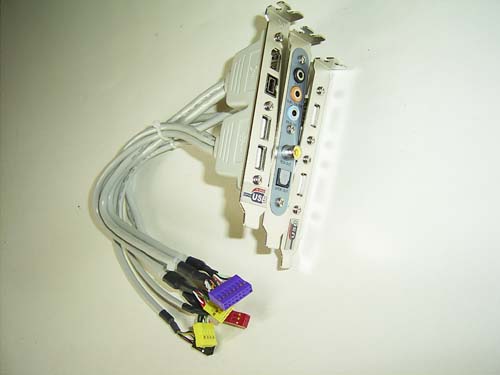

Брекет c 2 дополнительными портами USB2.0;
Брекет с 2 дополнительными портами Firewire и 2 портами USB2.0;
Брекет с RCA и SP-DIF, а также аудиовыходами;
Брекет S-ATA + набор кабелей для подключения + один SerialATA кабель;
Наклейка с описанием перемычек + наклейка с логотипом Gigabyte;
Заглушка на заднюю панель корпуса.

Читайте так же:

MSI K8N Neo2 : nVidia nForce3 Ultra

AMD Athlon 64-939

Плата имеет отличную комплектацию, в которой даже мелочам уделено внимание. Например фирменные IDE шлейфы темно-синего цвета с логотипом Gigabyte. Такой же логотип имеют и кабели SerialATA. Правда SerialATA кабелей можно было положить и побольше: в коробке только два кабеля, тогда как плата поддерживает 4 соответствующих канала. Чуть лучше обстоит дело с портами Firewire: плата поддерживает три порта, а в комплектации есть брекет с двумя портами (обоих типов). Что касается поддержки USB2.0, то тут все отлично: все четыре дополнительных порта подключаются через брекеты. .

Также в коробке можно найти один брекет с аудиовыходами, и один брекет SATA, который позволяет подключать внешние SerialATA устройства.

Отдельно остановимся на документации, которая состоит из двух книжек и одного краткого руководства на нескольких языках (очень большой глянцевый лист). Одна книжка - это руководство по созданию и управлению RAID массивами. А основное руководство пользователя содержит всю информацию по сборке и настройки системы (есть описание перемычек, коннекторов, а также настроек биоса). Впрочем, одна претензия все же есть: нет описания настроек (таймингов) памяти, которые находятся в разделе "Advance Chipset Features" (единственное упоминание об этом разделе касается способа открытия - с помощью комбинации "Ctrl+F1").

И наконец перечислим содержимое компакт-диска: драйвера для чипсета и доп. контроллеров, фирменные утилиты Gigabyte (EasyTune5, Face-Wizard, @BIOS, Management Tool), а также дополнительное программное обеспечение (Norton Internet Security).

В результате, учитывая стоимость платы (около 220$), за комплектацию можно предварительно поставить оценку "5-".
