Gigabyte 8PE667 Ultra2 на Intel 845PE / Материнские платы

Gigabyte 8PE667 Ultra2
Чипсет	Intel 845PE
Процессор	Pentium 4 FSB 400/533МГц Celeron FSB 400МГц HyperThreading
Память	PC1600/2100/2700
HDD	UltraDMA/100 SerialATA RAID
Дополнительно	Звук AC'92 v2.2 6 USB 2.0 101001000Mbit Ethernet
Цена:	~140$ (Price.ru)

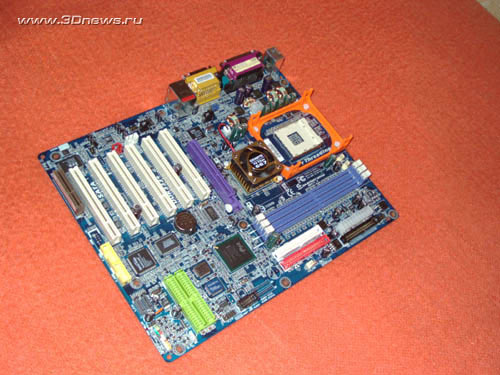

Совсем недавно мы протестировали 13 материнских плат на чипсетах i845PEGE. Среди них была и Gigabyte 8PE667 Ultra2, которая запомнилась хорошим уровнем производительности. Однако я не устану повторять, что производительность плат на одном чипсете практически одинакова, а основным критерием выбора должна быть функциональная насыщенность.

А вот в части насыщенности плата 8PE667 Ultra2 имеет очень мало конкурентов. Судите сами. На плате установлено 6 PCI слотов и один слот CNR, есть RAID и SerialATA контроллеры, и т.д. Кроме этого плата поддерживает большой список фирменных технологий Gigabyte, в числе которых DualBIOS, @BIOS, Q-Flash и пр.

Спецификация Gigabyte 8PE667 Ultra2

Gigabyte 8PE667 Ultra2
Процессор	- Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц; - Intel Celeron (Willamette/ Northwood) с частотой шины 400МГц; - Разъем Socket 478; - Поддержка процессоров с технологией HyperThreading
Чипсет iE7205	- Северный мост Intel® 82845PE Memory Controller Hub (MCH); - Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4);
Системная память	- Три 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 2Гбайт - Поддерживается память типа PC1600/2100/2700 - Индикатор питания на плате
Графика	- Слот AGP, поддерживающий режим 4X; - Технология Anti-Burn + LED индикатор
Возможности расширения	- Шесть 32-х битных PCI Bus Master слотов; - Один слот CNR - Шесть портов USB 2.0 (2 встроенных + 4 дополнительных); - Встроенный звук AC'92 v2.2; - Сетевой контроллер Intel 82540 Gigabit Ethernet; - Поддержка Smart Card Reader: PS/SC совместимый Smart Cards Reader; - Опционально: Поддержка Secure Digital Reader и Memory Stick Reader.
Возможности для разгона	- Изменение частоты FSB от 100 до 355 Мгерц с шагом 1 Mhz; - Изменение напряжения на процессоре, памяти и AGP. - Утилита Gigabyte EasyTune v4.0
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Дополнительный IDE Raid контроллер (Микросхема Promise PDC20276, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1 с поддержкой до 4 ATAPI-устройств) - Поддержка протокола SerialATA (2 канала; контроллер Sil3112); - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2х2MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Утилита @BIOS, Face-Wizard - Multi-languages BIOS -Технология Gigabyte DualBIOS
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения трех вентиляторов
Размер	- ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Коробка

Описание комплектации начну с того, что плата продается без коробки. Причем назвать комплектацию OEM вариантом нельзя. Судите сами, что получает покупатель Gigabyte 8PE667 Ultra2.

Комплектация

Материнская плата;
CD диск с ПО и драйверами;
Два ATA-133 шлейфа, ATA-33 шлейф, FDD шлейф;
Три(!) SerialATA кабеля;
Руководство пользователя на английском языке + краткая инструкция по установке;
Руководство по созданию/управлению RAID массивами, руководство по SerialATA;
Наклейка с описанием перемычек + наклейка с логотипом Gigabyte;
Брекет с 4 дополнительными портами USB2.0;
Планка с выходами SP-DIF и аудиовыходами;
Заглушка на заднюю панель корпуса;
Брекет S-ATA и набор кабелей.

Очень богатая комплектация. Впрочем это и не удивительно - ведь эта плата предназначена для high-end сектора рынка. Тем более странно, что плата продается без коробки. Многие покупатели, заплатив весьма немалые деньги, могут быть недовольны антистатическим пакетом, в который упаковано все это богатство.

i845PEGE MoBo:

Abit BE7-RAID : i845PE

Abit IT7-MAX2 : i845PE

Asus P4GE : i845GE

Asus P4PE : i845PE

Epox 4PEA+ : i845PE

Gigabyte 8GE667 Pro : i845GE

Intel D845GEBV2 : i845GE

Iwill : i845PE

Jetway 845PEA : i845PE

i845PEGE Roundup

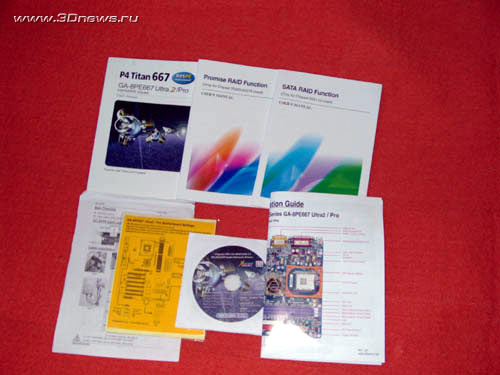

А теперь о плюсах. Начну с того, что к плате прилагается полный комплект различной документации, а также подробное руководство пользователя, в котором приведены описания всех разъемов и коннекторов (перемычек на плате - нет).

Вот только в этой книжке очень скупо описаны настройки биоса; есть раздел, посвященный установке драйверов и настройке ПО. Кроме основного руководства в комплект платы входит краткое руководство, которое представляет собой сложенный вчетверо лист, формата A3. Информация о нем может пригодиться опытному сборщику.

Также в комплекте есть две брошюры, посвященные созданию и управлению RAID массивами. Одна - для контроллера Promise, другая - для контроллера Silicon Image Sil3112.

Обратим внимание на наличие наклейки на стенку корпуса с описанием коннекторов, а также на наклейку с фирменным логотипом Gigabyte.

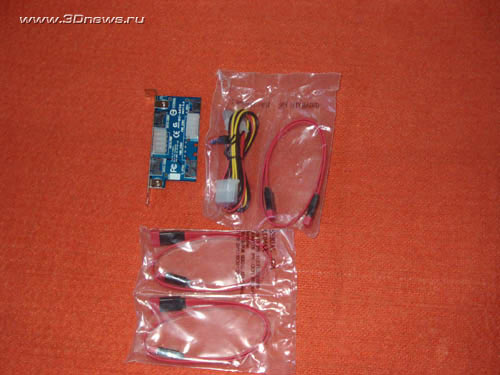

Вместе с платой идут очень интересные брекеты. Первый - это S-ATA, который предназначен для подключения SerialATA дисков за пределами корпуса.

К брекету прилагается набор кабелей для подключения и один SerialATA кабель. Кроме того нужно учесть, что в комплекте платы есть еще пара SerialATA кабелей - итого 3 кабеля.

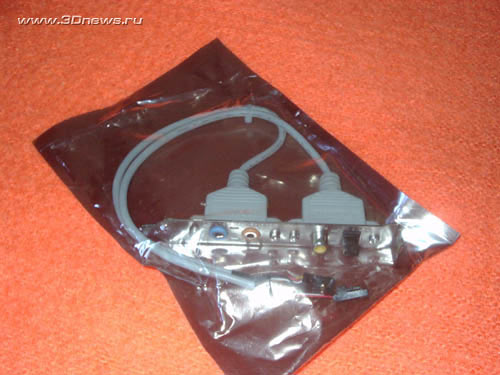

Другой брекет содержит полный набор аудиовыходов.

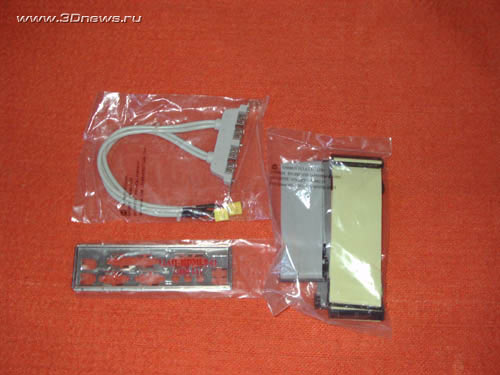

Остальная комплектация стандартная: пакет со шлейфами, заглушка на заднюю стенку корпуса и брекет с 4 дополнительными портами USB2.0

Содержимое CD диска заслуживает отдельного перечисления: помимо основного набора драйверов мы получаем несколько фирменных утилит Gigabyte и программный пакет Norton Internet Security.
