Gigabyte 7VAXP на чипсете VIA KT400 / Материнские платы

Производители первого эшелона предпочитают выпускать несколько моделей материнских плат на одном чипсете. В результате для каждой группы пользователей предназначена специальная модель. Таким образом охватывается весь возможный спектр потенциальных покупателей, которым предоставляется широкий выбор плат от самых дешевых и простых, с минимумом функций, до самых дорогих и "навороченных".

Компания Gigabyte твердо придерживается этого принципа. Практически сразу после объявления чипсета KT400 компания анонсировала 3 модели:

7VAXP - модель high-end класса, оснащенная RAID и FireWire-контроллерами. Кроме того эта модель имеет поддержку сети, 6-канального звука и возможность подключения считывателей различных смарт-карт;
7VAX - выполнена на той же PCB, что и 7VAXP, но не имеет поддержки смарт-карт, не содержит RAID и FireWire контроллеров;
7VA - самая простая и дешевая модель с базовой функциональностью. Имеет несколько иной дизайн PCB.

Стоит отметить, что все перечисленные модели обладают поддержкой последовательной шины USB 2.0 (6 портов), поскольку она встроена в южный мост VT8235.

Понятно, что наибольший интерес представляет плата 7VAXP, которую мы и рассмотрим. Однако, в конце обзора я скажу пару слов и о плате Gigabyte 7VA.

Спецификация Gigabyte 7VAXP

*1984x1386, 373 кб

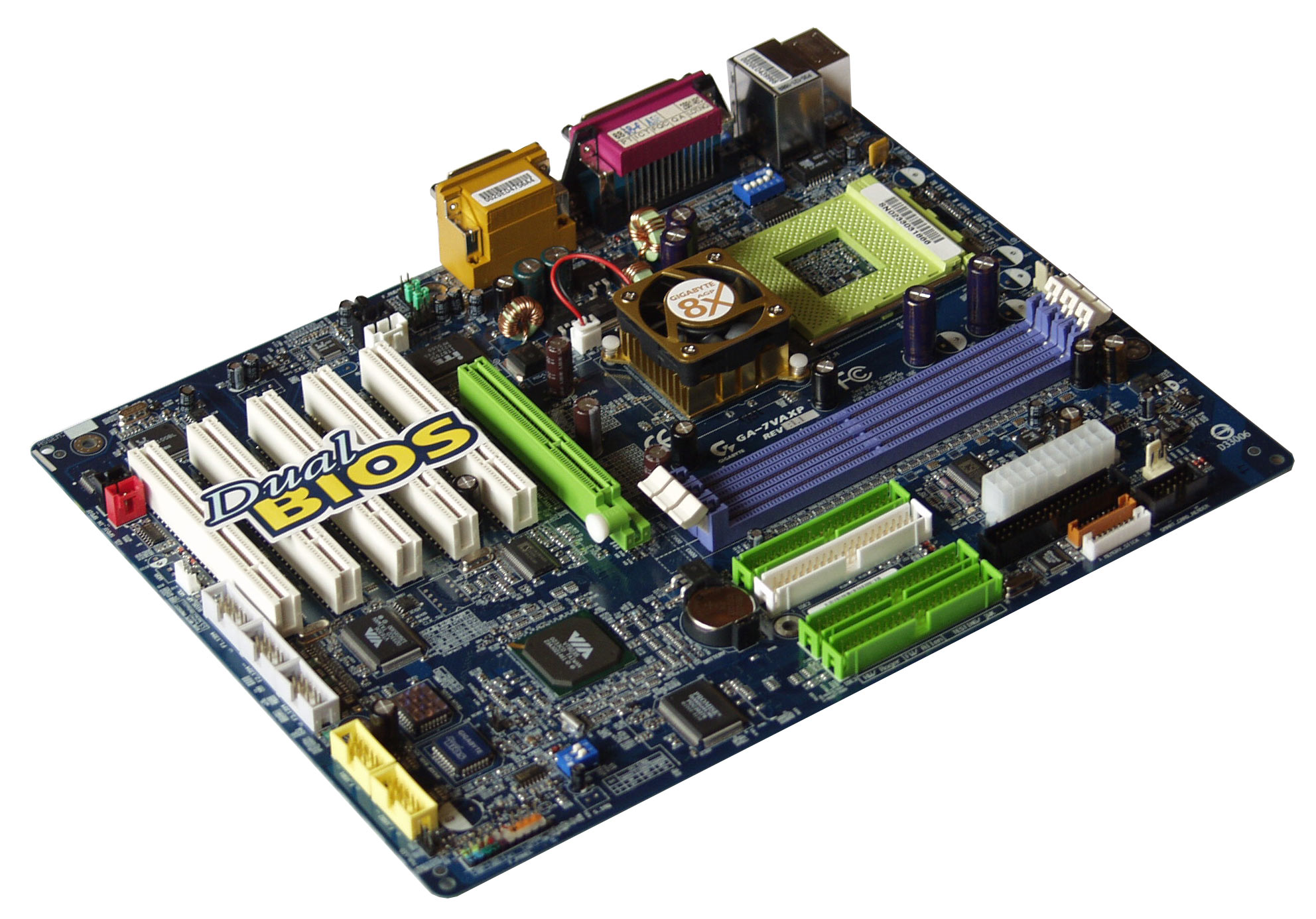

Gigabyte 7VAXP
Процессор	- Поддержка процессоров AMD формата Socket-A (Athlon /Duron); - Поддержка частот FSB 200/266MHz/333Мгерц *
Чипсет KT400	- Северный мост VT8377 - Южный мост - VT8235 - Шина между мостами - V-Link 2.0 (533Мбайт/с)
Системная память	- Три 184-контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 3GB DDR SDRAM - Поддерживается память типа PC1600/PC2100/PC2700/PC3200 **
Графика	- Слот AGP, поддерживающий режим 2x/4х/8x
Возможности расширения	- Пять 32-битных слотов PCI 2.2 - Шесть портов USB 2.0 (два встроенных и четыре внешних порта) - Три порта IEEE1394 (Firewire) - Встроенный звук AC'97 v2.2 - Сетевой контроллер RTL8100BL
Возможности для разгона	- Изменение напряжения на процессоре, памяти, чипсета и AGP; изменение множителя - Изменение частоты FSB от 100 до 200 MHz с шагом 1 MHz
Дисковая подсистема	- Интегрированный UltraDMA IDE контроллер (2 канала UltraDMA133/100/66/33 Bus Master IDE с поддержкой до 4 ATAPI-устройств) - Дополнительный IDE Raid контроллер (Микросхема Promise PDC20276, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1 с поддержкой до 4 ATAPI-устройств - Поддержка LS-120/ZIP/ATAPI CD-ROM
BIOS	- 2x2MBit Flash ROM - Award BIOS v6.00PG с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Технология DualBIOS (две микросхемы биоса)
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - Инфракрасный порт (встроенный IrDA TX/RX разъем) - Индикатор питания на плате - STR (Suspend to RAM) - SPDIF In/Out - Поддержка Smart Card Reader: PS/SC совместимый Smart Cards Reader - Поддержка Secure Digital Reader и Memory Stick Reader
Мониторинг	- Отслеживание температуры процессора и чипсета, напряжения, скорости вращения вентиляторов
Управление питанием	- ACPI/APM - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Питание	- Стандартный 20-пиновый разъем питания ATX (ATX-PW)
Размер	- ATX форм-фактор, 305mm x 234mm (12" х 9.20")

* - сразу прошу обратить внимание на то, что частота системной шины у плат GA-7VA, 7VAX(P) - официальная. Хотя и чипсет KT333, и чипсет KT400 поддерживают шину 166Мгерц, но это первый случай на моей памяти, когда производитель материнских плат гарантирует работу на этой частоте. Единственная пометка в руководстве пользователя заключается в предупреждении о работе только в синхронном режиме (т.е. частота работы памяти тоже = 166Мгерц).

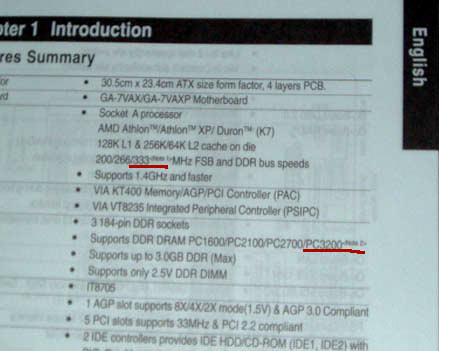

** - о поддержке PC3200. Гарантируется стабильная работа только с модулями, сертифицированными в Gigabyte. Краткий список включает в себя модули производства Samsung, Apacer и Mircon (у всех CL=3, либо CL=2.5).

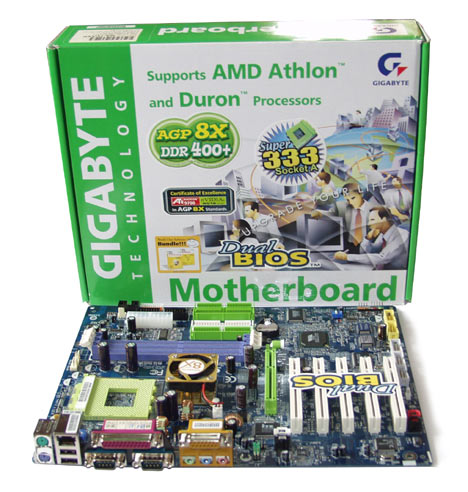

Коробка

Читайте также.
На чипсете KT400:

Asus A7V8X

DFI AD77 Infinity

Shuttle AK37GTR

Комплектация

Коробка, классического для Gigabyte дизайна, имела следующее содержимое:

Материнская плата;
CD диск с ПО и драйверами;
Брекет с 4 дополнительными портами USB;
Брекет с 3 дополнительными портами IEEE1394;
Два ATA-133 шлейфа, ATA-100 шлейф, FDD шлейф;
Планка с аудио-выходом;
Руководство пользователя на английском языке + краткая инструкция по установке;
Руководство по настройке RAID массива (для платы с RAID контроллером).

Честно говоря, я бы предпочел коробку с ручкой наподобие той, в которой была плата Gigabyte 8IEXP. Но, это уже дело вкуса. А так претензий к комплектации не возникло. В руководстве пользователя я даже нашел раздел, посвященный настройкам биоса, который напрочь отсутствовал у предыдущих плат этого производителя.

Краткое руководство пользователя - стандартное. Это сложенный вчетверо большой лист качественной бумаги, на котором описаны все основные этапы сборки системы. При этом каждый этап сопровождается четкой фотографией.

Очень понравилось наличие руководства пользователя по созданию и управлению RAID массивами.

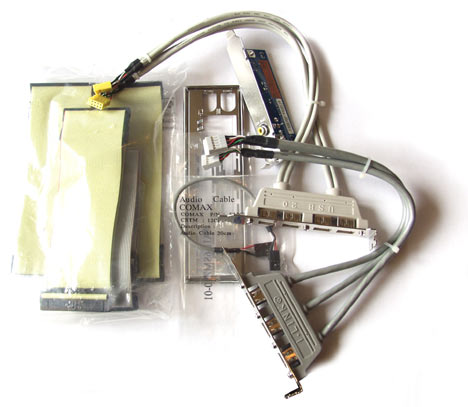

И, наконец, подходит очередь брекетов: один содержит 4 порта USB 2.0, другой - 3 порта IEEE1394 ("Firewire").

В коробке были обнаружены наклейки на заднюю стенку корпуса и наклейка с логотипом Gigabyte. Кроме этого не забудем отметить брекет с SPDIF выходом (кстати, под цвет платы - синего цвета).

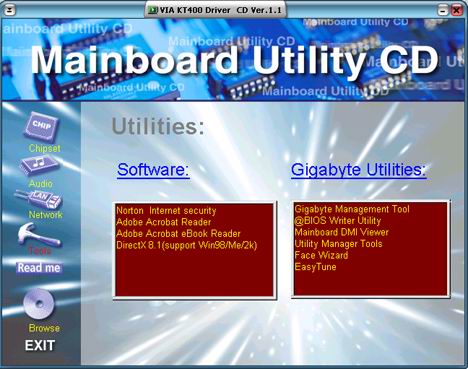

Что касается содержимого компакт-диск, то на нем записаны все необходимые для работы драйвера (кстати версии сервис-пака VIA 4-in-1 очень старые - 4.38 и 4.41(а); рекомендую устанавливать либо 4.42 либо 4.43), а так же программное обеспечение (Acrobat Reader и Norton Internet Security & Norton Personal Firewall). Кроме этого, на диске есть набор утилит Gigabyte: FaceWizard, EasyTune и @BIOS (о них мы не раз подробно рассказывали). Все это оформлено в виде достаточно удобной оболочки.
