Foxconn NF4SK8AA на NVIDIA nForce4 SLI / Материнские платы

Foxconn NF4SK8AA
Чипсет	nVidia nForce4 SLI
Процессор	AMD Athlon 64 Socket939 (fsb 200МГц)
Память	PC2100/PC2700/PC3200
HDD	2x UltraDMA/133(RAID) 4x SerialATA II (RAID) 2x SerialATA II (RAID)
Дополнительно	2 IEEE-1394 Звук AC'92 v2.3 10 USB 2.0 2x Gigabit Ethernet LAN
Цена:	~150$ (Price.Ru)

Цена на материнские платы на чипсете nForce4 SLI неуклонно приближается к отметке 100$. Напомню, что после анонса этого чипсета, самые первые экземпляры плат продавались по 200$ ; позже средняя цена довольно резко снизилась до 150$, а на сегодняшний день достигла 130$. Причем, для снижения цены некоторые производители по максимуму урезали возможности как платы, так и чипсета ( в результате мы могли видеть такие платы, как Albatron K8SLI с 6-и канальным звуком, 8 портами USB2.0 и одним сетевым контроллером).

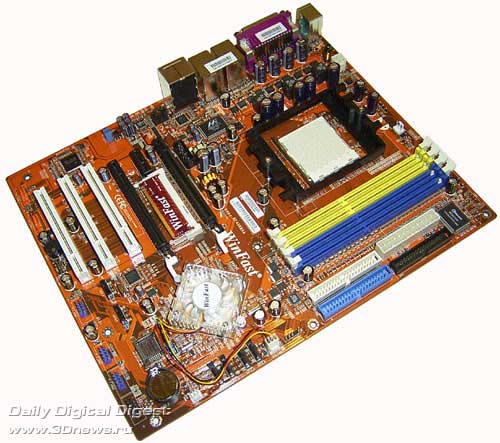

Не так давно компания Foxconn представила две модели на чипсете nForce4 SLI. Обе они основаны на одном дизайне PCB и отличаются только набором дополнительных контроллеров. Первая модель называется NF4SK8AA-8KRS и имеет на борту только базовый набор возможностей расширения (зато ее цена менее 120$). Вторая плата подороже (~150$); называется NF4SK8AA-8EKRS, и включает дополнительный контроллер Firewire, два гигабитных сетевых контроллера, а также дополнительный SerialATA IIRAID контроллер. Именно она будет объектом сегодняшнего теста.

Спецификация Foxconn NF4SK8AA

Foxconn NF4SK8AA
Процессор	- AMD Athlon 64/Sempron с частотой шины 200 МГц; - Разъем Socket 939;
Чипсет	- Чипсет nVidia nForce4 SLI; - Связь с процессором: шина HyperTransport (1616bit)
Системная память	- Четыре 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 4Гбайт - Возможен двухканальный доступ к памяти - Поддерживается память типа PC2100/PC2700/PC3200
Графика	- Два слота PCI Express x16 (в режиме SLI слоты используют по 8 каналов PCI Express);
Возможности расширения	- Три 32-х битных PCI Bus Master слотов; - Один слот PCI Express x1; - Десять портов USB 2.0 ( 4 встроенных + 6 дополнительных); - Два порта IEEE1394 (Firewire; все дополнительные) - Встроенный звук AC'92 v2.3; - Два сетевых контроллера Gigabit Ethernet ;
Возможности для разгона	- Изменение частоты FSB от 200 до 300 Мгерц с шагом 0.5-2 Mhz; изменение множителя; - Изменение напряжения на процессоре, памяти . - Утилита SuperStep .
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1 ); - Поддержка протокола SerialATA II (4 канала - nForce4 SLI, c поддержкой RAID ); - Дополнительный SerialATA IIRaid контроллер (Микросхема Silicon Image Sil3132, 2 канала ); - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 4 MBit Flash ROM - Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Утилиты SuperLogo и SuperUpdate
Разное	- Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры - IrDA - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - 24-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания - Дополнительный 4-х пиновый Molex разъем питания
Мониторинг	- Отслеживание температуры процессора ,системы , мониторинг напряжений, определение скорости вращения трех вентиляторов. - Функция Smart Fan
Размер	- ATX форм-фактор, 244мм x 305мм (9.63" x 12")

Коробка

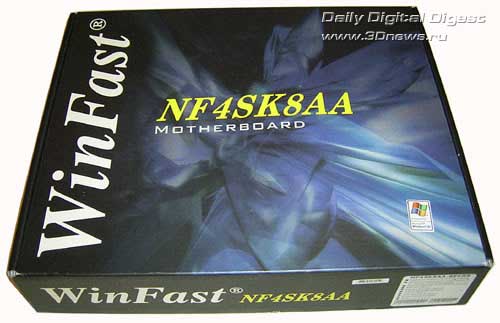

Плата упакована в коробку с фирменным дизайном,

Комплектация

Материнская плата
CD диск с ПО и драйверами
Три 3" дискеты с драйверами к RAID контроллерам
Руководство пользователя на английском языке + краткая инструкция по установке
Два ATA-133 шлейфа, FDD шлейф
Два SerialATA кабеля + два переходника питания (четыре разъема)
Заглушка на заднюю панель корпуса
SLI - коннектор + усилительный брекет

Комплектация платы включает только самые необходимые компоненты. Однако, учитывая розничную цену = 150$, за комплектацию мы можем поставить оценку "4-".

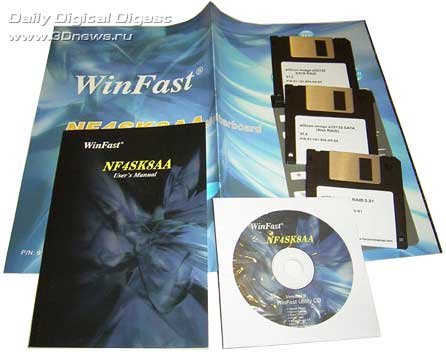

Кроме основного руководства, внутри коробки мы обнаружили краткое руководство сборщика, CD-диск с драйверами и утилитами Foxconn, а также три 3" дискеты с драйверами к RAID контроллерам.

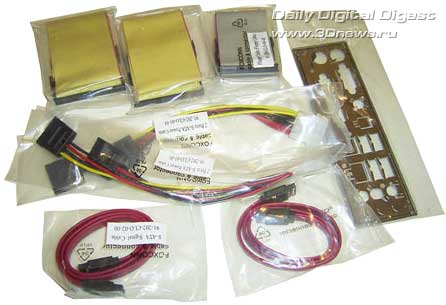

Для SerialATA устройств предназначены два соответствующих кабеля, а также два переходника питания с четырьмя разъемами.

И наконец, отметим SLI-коннектор, который предназначен для соединения двух видеокарт. К нему прилагается усилительный брекет для жесткой фиксации двух видеокарт.
