Foxconn 955X7AA на чипсете Intel 955X / Материнские платы

Foxconn 955X7AA
Чипсет	Intel 955X
Процессор	LGA775 Pentium 4 FSB 1066800533МГц Celeron Prescott FSB 533МГц Dual-Core Pentium4 HyperThreading
Память	DDR2 400533667
HDD	1x UltraDMA/100 RAID 2x UltraDMA/133 4x SerialATA II(RAID) 4x SerialATA (RAID)
Дополнительно	3 IEEE-1394ab Звук Intel HDA 8 USB 2.0 2x Gigabit Ethernet
Цена:	220-240$ (Price.ru)

Материнских плат на чипсете i955X становится все больше и больше. Предыдущие high-end модели на чипсете i925X уже не так интересны пользователям, прежде всего, из-за отсутствия поддержки SerialATA II. Напомню, что новейшие чипсеты Intel имеют новый южный мост ICH7(R), который поддерживает 4 канала SerialATA II, что позволяет использовать соответствующие жесткие диски с технологией NCQ и возможностью "горячей" замены (hot-swap).

Другие достоинства i955X заключаются в поддержке 8Гбайт оперативной памяти стандарта DDR2-667, а также поддержке двухядерных процессоров на ядре Smithfield. Причем плата на i955X поддерживают процессоры Extreme Edition с технологией HyperThreading, что позволяет одновременно исполнять четыре потока команд. И наконец, чипсет i955X позволяет установить на плате два слота PCI Express x16, что потенциально дает возможность установить две видеокарты в режим nVidia SLI или ATI Crossfire. Однако, на сегодняшний день единственной такой платой является Asus P5WD2-Premium. А сегодня мы протестируем плату Foxconn 955X7AA.

Спецификация Foxconn 955X7AA

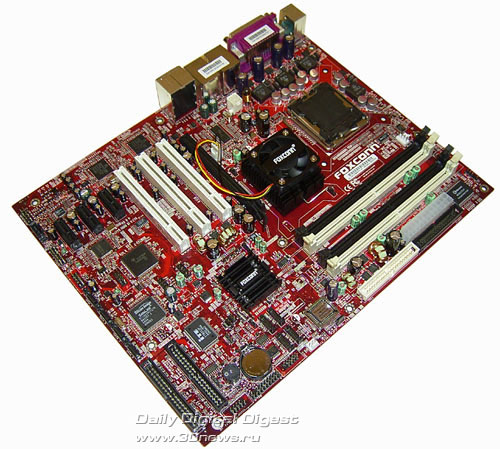

Foxconn 955X7AA
Процессор	- Intel Pentium 4 (Prescott (2M)/Gallatin) с частотой шины 1066/800/533 МГц; - Двухядерные Intel Pentium (XED) (Smithfield) с частотой шины 800 МГц; - Intel Celeron-D (Prescott) с частотой шины 533 МГц; - Разъем Socket LGA775; - Поддержка процессоров с технологией HyperThreading
Чипсет	- Северный мост Intel® 955X Memory Controller Hub (MCH); - Южный мост Intel® 82801GR Enhanced I/O Controller Hub (ICH7R); - Связь между мостами: DMI
Системная память	- Четыре 240 контактных слота для DDR2 SDRAM DIMM - Максимальный объем памяти 8Гбайт - Поддерживается память типа DDR2 400533667 - Возможен двухканальный доступ к памяти
Графика	- Один слот PCI Express x16;
Возможности расширения	- Три 32-х битных PCI Bus Master слота; - Три слота PCI Express x1; - Восемь портов USB 2.0 (4 встроенных + 4 дополнительных); - Три порта IEEE1394ab (Firewire; 3 дополнительных) - Встроенный звук High Defenition Audio 7.1; - Два сетевых контроллера Gigabit Ethernet;
Возможности для разгона	- Изменение частоты FSB от 200 до 265(350) Мгерц с шагом 1 Mhz; - Изменение напряжения на процессоре, памяти и чипсете. - Утилита SuperStep
Дисковая подсистема	- 1 канал UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств) - Поддержка протокола SerialATA II (4 канала - ICH7R, c поддержкой RAID) - Поддержка протокола SerialATA (4 канала - Sil3114R, c поддержкой RAID) - Дополнительный IDE Raid контроллер (Микросхема ITE 8212F, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1, 0+1, JBOD с поддержкой до 4 ATAPI-устройств) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 4MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Утилиты SuperLogo и SuperUpdate
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-пиновый разъем питания ATX - Дополнительный 4х пиновый разъем питания
Мониторинг	- Отслеживание температуры процессора,системы, напряжений, скорости вращения трех вентиляторов
Размер	- ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Коробка

Коробка платы Foxconn 955X7AA сделана из жесткого картона, и имеет полупрозрачный чехол:

Комплектация

Материнская плата
CD диск с ПО и драйверами
Один аэродинамический ATA-100 шлейф, и один аэродинамический FDD шлейф
Два кабеля SerialATA + два переходника питания (четыре разъема)
Руководство пользователя на английском языке + краткая инструкция по установке
Брекет с дополнительным портом Firewire
Брекет с 2 дополнительными портами USB2.0
Заглушка на заднюю панель корпуса
Три дискете с драйверами для RAID контроллеров.

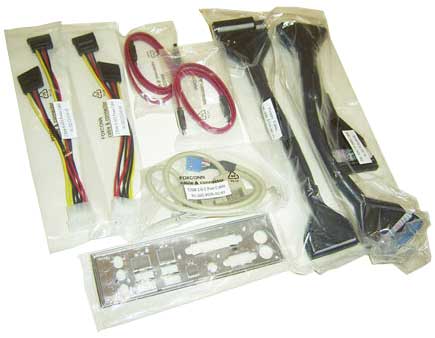

Внутри коробки мы обнаружили "круглые" шлейфы для IDE и FDD, пару кабелей SerialATA и два переходника питания (четыре разъема). Также в коробке лежал брекет с двумя портами USB2.0, брекет с одним портом Firewire и заглушка на заднюю панель платы.

Заметим, что комплектация платы не полностью соответствует возможностям материнской платы. Пользователю необходимо докупить два ParallelATA шлейфа, 6 кабелей SerialATA и переходники питания (для 4 разъемов), брекет с двумя портами USB2.0 и брекеты для двух портов Firewire. Кроме того, нужно докупить брекет с COM портом.

Теперь пара слов о документации. Кроме очень подробного руководства пользователя, к плате прилагается краткое руководство, а также CD-диск с драйверами и дополнительным ПО (Norton Personal Firewall 2005 v8.00, Norton Internet Security 2005 v8.00, WordPerfect Office 12). Также к плате прилагается три 3" дискеты с драйверами к RAID контроллерам.
