Foxconn 925XE7AA
Чипсет	Intel 925XE
Процессор	LGA775 Pentium 4 FSB 1066800533МГц Celeron -D FSB 533МГц HyperThreading
Память	DDR2 400533600711
HDD	1x UltraDMA/100 RAID - 2x UltraDMA/133 8x SerialATA(RAID)
Доп	3 IEEE-1394ab Звук Intel HDA 8 USB 2.0 2x Gigabit Ethernet WiFi-g
Цена:	~200$ (Pricewatch.com)

В настоящее время компания Foxconn очень агрессивно выходит на рынок материнских плат. Довольно долгое время этот производитель занимался исполнением OEM заказов. Но сейчас стратегия выпуска продуктов сильно изменилась: все больше и больше материнских плат Foxconn появляется в магазинах под собственной торговой маркой. Одна из них - плата 925XE7AA на чипсете i925XE.

Уже беглый взгляд на эту плату говорит о серьезном подходе Foxconn к завоеванию определенной доли на рынке retail-продуктов. В частности, плата имеет отличную комплектацию, мощные возможности расширения, а использование чипсета i925XE гарантирует хорошие показатели в области разгона.

Спецификация Foxconn 925XE7AA

Foxconn 925XE7AA
Процессор	- Intel Pentium 4 (Prescott/Gallatin) с частотой шины 1066/800/533 МГц; - Intel Celeron-D (Prescott) с частотой шины 533 МГц; - Разъем Socket LGA775; - Поддержка процессоров с технологией HyperThreading
Чипсет	- Северный мост Intel® 925XE Memory Controller Hub (MCH); - Южный мост Intel® 82801FB Enhanced I/O Controller Hub (ICH6R); - Связь между мостами: DMI
Системная память	- Четыре 240 контактных слота для DDR2 SDRAM DIMM - Максимальный объем памяти 4Gb (DDR2) - Поддерживается память типа DDR2 400533600711 - Возможен двухканальный доступ к памяти
Графика	- Слот PCI Express x16;
Возможности расширения	- Три 32-битных PCI Bus Master слотов; - Три слота PCI Express x1; - Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных); - Три порта IEEE1394ab (Firewire; 1встроенный + 2 доп.) - Встроенный звук High Defenition Audio 7.1; - Два сетевых контроллера Gigabit Ethernet;
Возможности для разгона	- Изменение частоты FSB от 200 до 350 MHz с шагом 1 Mhz; - Изменение напряжения на процессоре, памяти и чипсете.
Дисковая подсистема	- 1 канал UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств) - Поддержка протокола SerialATA (4 канала - ICH6R, c поддержкой RAID) - Поддержка протокола SerialATA (4 канала - Sil3114R, c поддержкой RAID ) - Дополнительный IDE Raid контроллер (Микросхема ITE 8212F, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1, 0+1, JBOD с поддержкой до 4 ATAPI-устройств ) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 4MBit Flash ROM - Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-пиновый разъем питания ATX - Дополнительный 4-пиновый разъем питания
Мониторинг	- Отслеживание температуры процессора, скорости вращения трех вентиляторов - Технология Smart FAN
Размер	- ATX форм-фактор, 245мм x 305мм (9.63" x 12")

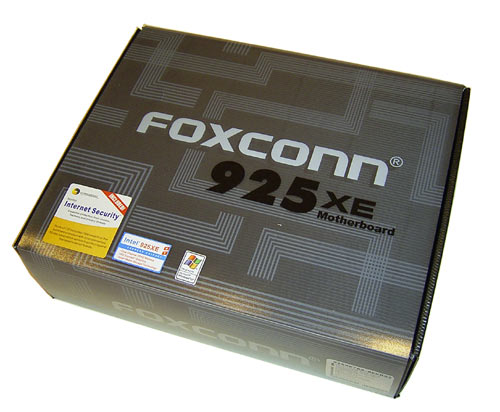

Коробка

Плата имеет солидную упаковку с пластиковой оберткой,

и коробкой из гофрированного картона.

Комплектация

Материнская плата
CD диск с ПО и драйверами

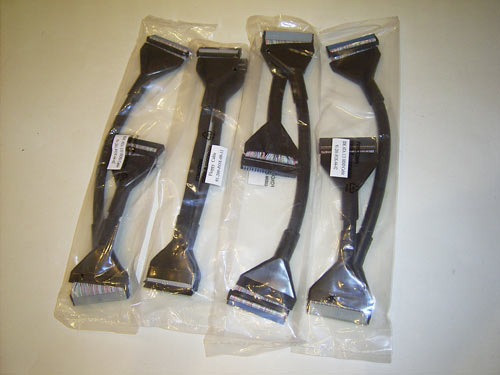

Три ATA-100 "круглых" шлейфа, один "круглый" FDD шлейф

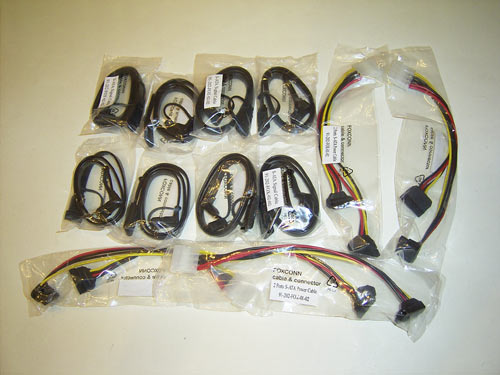

Восемь SerialATA кабелей + четыре переходника питания (8 разъемов)
Руководство пользователя на английском языке + краткая инструкция по установке
Руководство пользователя по созданию и настройке RAID массивов

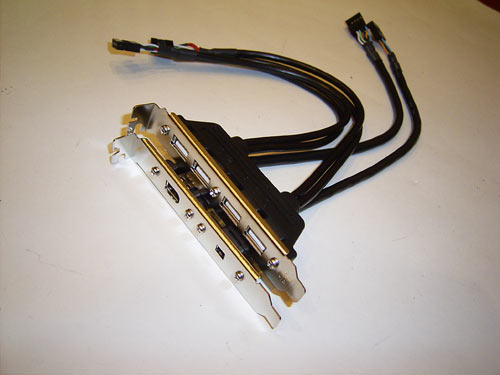

Брекет с 2 дополнительными портами Firewire
Брекет с 4 дополнительными портами USB2.0
Заглушка на заднюю панель корпуса
Три дискеты с драйверами к RAID контроллерам.

Отметим, что комплектация полностью соответствует возможностям материнской платы.

В частности, для всех портов SerialATA есть соответствующие кабели и переходники питания. То же самое можно сказать про порты USB - к плате прилагается брекет с 4 портами (а еще 4 расположены на задней панели). Такая же ситуация с портами Firewire: есть брекет с двумя портами + один порт расположен на задней панели.

Вызывает одобрение то, что все элементы комплектации выдержаны в едином стиле - полностью черные. Это касается брекетов, кабелей и шлейфов. Кстати, традиционные ParallelATA шлейфы свернуты в трубки, причем качество их изготовления находится на очень высоком уровне.

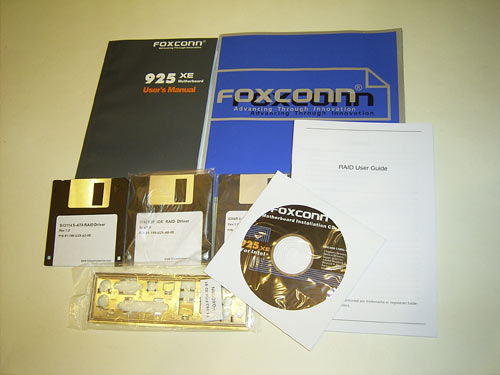

Документация платы также не вызывает нареканий: очень подробное руководство пользователя, краткая инструкция по сборке и дополнительное руководство по настройке RAID массивов. Кстати на плате установлено три RAID контроллера (включая ICH6R), и к каждому контроллеру прилагается 3" дискета с драйверами. Остальные драйверы и программное обеспечение записаны на CD диске.

Полностью перечислять содержимое диска мы не будем, отметим только фирменные утилиты Foxconn: SuperLogo, SuperUpdate и SuperStep. Кроме того, на диске записан пакет Norton Internet Security 2004 (ver 7.0).

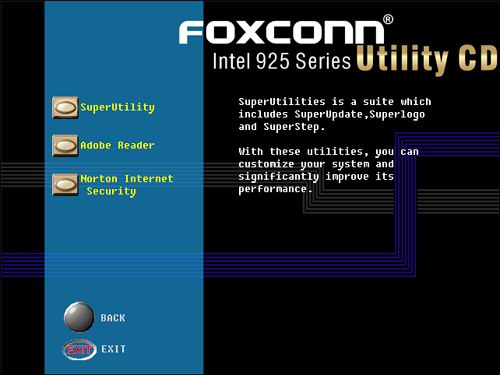

Кстати, все ПО устанавливаются при помощи довольно удобной оболочки:

Также отметим, что в числе опциональных компонентов числятся дополнительный модуль беспроводной связи стандарта WiFi, диск с соответствующими драйверами и брошюра с описанием. Но, к сожалению, эти компоненты не прилагаются к нашему экземпляру платы. Но даже без WiFi модуля, за комплектацию мы спокойно можем поставить наивысшую оценку "5+".
