Biostar P4TDH на чипсете Intel 845G / Материнские платы

Сегодня мы рассмотрим еще одну плату производства тайваньской фирмы Biostar. Этот, малоизвестный у нас производитель, оказывается имеет в ассортименте весьма интересные модели. В прошлый раз мы рассматривали плату M7VIP на чипсете KT333 и, хотя эта плата не показала каких-то выдающихся способностей в плане разгона или супер-скоростных качеств, она была среди лидеров по своим возможностям расширения (как вы видели в сравнительном обзоре плат на KT333, модель M7VIP единственная имела поддержку Firewire и SerialATA).

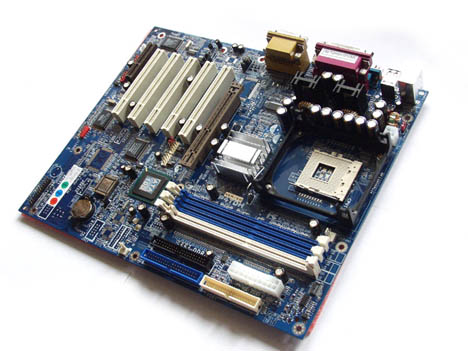

А сейчас пришло время посмотреть на материнскую плату под процессоры Intel. Это модель P4TDH на чипсете i845G.

Вообще i845G - это очень интересный чипсет. На нем можно найти плату, которая предназначается для high-end систем (например, EPox 4G4A), а можно найти плату, которая ориентирована на бюджетный рынок. Кроме того в продаже есть платы, которые сочетают в себе оба этих направления (например, DFI NB76-EA).

Что касается вероятной области применения Biostar P4TDH, то сказать что-то определенное можно будет только в конце обзора.

Спецификация Biostar P4TDH

Biostar P4TDH
Процессор	- Поддерживаются процессоры: Intel Pentium 4 (Willamette / Northwood) - с частотой шины 400/533 МГц, - Intel Celeron (Willamette / Northwood) - с частотой шины 400МГц; - разъем Socket 478
Чипсет Intel 845G	- Северный мост Intel® 82645G Memory Controller Hub (GMCH) - Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4)
Системная память	- Три 184-х контактных слота для DDR SDRAM DIMM; - Максимальный объем памяти 2Гбайт; - Поддерживается память типа PC1600/2100/(2700 - неофициально *)
Графика	- Слот AGP, поддерживающий режим 2x4x
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов - Один слот CNR - Шесть портов USB 2.0 (2 встроенных + 4 дополнительных) - Три порта IEEE1394 (Firewire) - Поддержка Smart Card Reader: PS/SC совместимый Smart Cards Reader - опционально, на нашей плате нет - Поддержка Secure Digital Reader и Memory Stick Reader - опционально, на нашей плате нет
Возможности для разгона	- Изменение частоты FSB с шагом 1 Mhz. - Изменение напряжения на процессоре, памяти, AGP
Интегрированные возможности	- Встроенный звук CMedia CMI 8738 - Сетевой контроллер RTL 8100 - опционально, на нашей плате нет. - Интегрированное видеоядро
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Дополнительный IDE Raid контроллер (Микросхема Promise PDC20376, 1 канал IDE, 2 канала Serial ATA, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1 с поддержкой до 2 ATAPI и 2 Serial ATA устройств) - опционально, на нашей плате нет - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM)
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения вентиляторов
Управление питанием	- ACPI/APM - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Питание	- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW); - Дополнительный 4-х пиновый разъем питания
Размер	- ATX форм-фактор, 305мм х 244мм x (12" х 9.63")

* - по данным производителя. Насчет поддержки DDR333 у меня точных сведений нет.

Коробка

Комплектация:

Материнская плата;
CD диск с ПО и драйверами;
CD диск с дополнительным ПО;
ATA-133 шлейф, FDD шлейф;
Руководство пользователя;
Планка с 3 дополнительными портами IEEE1394.

Как вы видите, содержимое коробки не самое богатое: шлейфы, руководство пользователя на нескольких языках, компакт-диск с драйверами.

Так же в упаковке можно найти cd диск с дополнительным программным обеспечением, которое включает следующие программы: : Antivirus 2002, Ghost 2002 и Personal Firewall 2002.

На другом диске можно найти последние версии Intel Application Accelerator и Intel Chipset Inf Files, а также драйвера к встроенному видеоядру, RAID контроллеру, сетевому и звуковому контроллеру.

Что касается руководства пользователя, то его содержимое тянет на троечку, поскольку отсутствует описание настроек биоса. Более того, описание этих настроек отсутствует и на сайте Biostar, так что неопытным пользователям придется несладко. Зато в качестве компенсации в книжке есть описание утилиты WarpSpeeder для разгона системы из Windows. Что касается описания перемычек и коннекторов - то их описание очень краткое и поверхностное. А описание перемычки JCMOS1 (предназначена для обнуления биоса) - вообще отсутствует.

Кроме этого в коробке есть брекет с 3 портами Firewire.

Поиски планки второго COM порта успеха не принесли - ее нет. Впрочем, она и не нужна, поскольку дизайн платы не предусматривает COM2 (на его месте находится VGA выход).

В общем за комплектацию ставим 3 с минусом (очень плохое руководство пользователя; от двойки спасло только наличие брекета с Firewire портами).
