ASUS P5ND2-SLI Deluxe на NVIDIA nForce4 SLI Intel Edition / Материнские платы

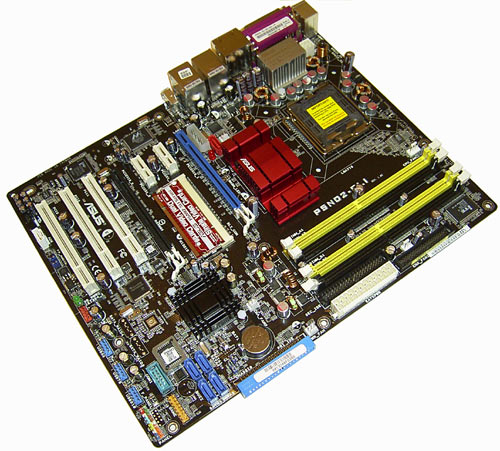

Asus P5ND2-SLI Deluxe
Чипсет	nVidia nForce4 SLI Intel Edition
Процессор	Intel Prescott/Gallatin/Smithfield (FSB 200/266МГц) Dual-Core Pentium4 Celeron Prescott FSB 533МГц
Память	DDR2 400/533/667
HDD	2x UltraDMA/133(RAID) 4x SerialATA II (RAID) 2x SerialATA II (RAID)
Доп	2 IEEE-1394 Звук AC'92 v2.3 10 USB 2.0 2x Gigabit Ethernet LAN
Цена:	230-250$ (Price.Ru)

Компания Asustek довольно поздно выпустила свою плату на чипсете nForce4 SLI Intel Edition. Однако, именно эта модель (называется P5ND2-SLI) быстрее всего попала в российскую розницу. И сегодня она будет предметом нашего тестирования.

Кратко напомним технические характеристики чипсета nForce4 SLI Intel Edition:

Поддержка процессоров на ядрах Prescott (всех степпингов) и двухядерных Smithfield
Поддержка памяти DDR2-400, DDR2-533 и DDR2-667 (объем = 16Гб)
Поддержка шины HyperTransport (1616; 1000МГц)
Поддержка шины PCI Express x16 (в режиме SLI - 2 по 8 каналов)
Поддержка шины PCI Express x1 (4 канала)
Режимы IDE: ATA-3366100133 (2 канала)
Поддержка SerialATA II (4 канала)
Поддержка RAID массивов (уровни 0, 1,5 и 0+1) как для SerialATA, так и для ParallelATA
Количество PCI Masters: 5
Порты USB 2.0: 10
Поддержка AC'97 2.3
Gigabit Ethernet на выделенном канале
Аппаратный Firewall

Спецификация Asus P5ND2-SLI Deluxe

Asus P5ND2-SLI Deluxe
Процессор	- Intel Pentium 4 (Prescott (2M)/Gallatin/ Smithfield) с частотой шины 1066/800/533 МГц; - Двухядерные Intel Pentium D (Smithfield) с частотой шины 800 МГц; - Intel Celeron-D (Prescott) с частотой шины 533 МГц; - Разъем Socket LGA775; - Поддержка процессоров с технологией HyperThreading
Чипсет nVidia nForce4 SLI Intel Edition	- Северный мост nForce4 IE SPP; - Южный мост nForce4 IE MCP; - Связь с процессором: шина HyperTransport (1Ггерц; 1616бит); - Связь между мостами: шина HyperTransport (800Мгерц);
Системная память	- Четыре 240 контактных слота для DDR-2 SDRAM DIMM - Максимальный объем памяти 16Гб - Возможен двухканальный доступ к памяти - Поддерживается память типа DDR2- 400/533/667 - Индикатор питания на плате
Графика	- Два слота PCI Express x16 (в режиме SLI слоты используют по 8 каналов PCI Express); - Индикатор SLI Warning LED
Возможности расширения	- Три 32-битных PCI Bus Master слотов; - Два слота PCI Express x1 - Десять портов USB 2.0 (4 встроенных + 6 дополнительных); - Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный) - Встроенный звук AC'92 v2.3; - Два сетевых контроллера Gigabit Ethernet
Возможности для разгона	- Изменение частоты FSB от 197 до 400 МГц с шагом 1 MГц; изменение множителя; - Изменение напряжения на процессоре, памяти , чипсете (nb + sb) и FSB. - Технология Asus NOS. - Утилита Asus AIBooster.
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1); - Поддержка протокола SerialATA II (4 канала - nForce4 SLI IE, c поддержкой RAID); - Дополнительный SerialATARaid контроллер (Микросхема Sil3132R, 2 канала SerialATA II, RAID 0, 1; - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 4 MBit Flash ROM - Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Технология Asus EZ Flash - Технология Asus EZ Plug - Технология Asus CrashFree BIOS 2 - Технология Asus MyLogo2 - Технология Asus Net 2 - Multi-languages BIOS
Разное	- Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры - IrDA - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - 24 пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания - Дополнительный 4-х пиновый Molex разъем питания
Мониторинг	- Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения трех вентиляторов. - Функция Q-Fan 2
Размер	- ATX форм-фактор, 244мм x 305мм (9.63" x 12")

Плата упакована в фирменную коробку с открывающейся обложкой:

Комплектация

Материнская плата
CD диск с ПО и драйверами
Руководство пользователя на английском языке
Два ATA-133 шлейфа, один ATA-33 шлейф, FDD шлейф
Пять SerialATA кабелей + три переходника питания (пять разъемов)
Брекет с двумя дополнительными портами USB2.0 и Game портом
Брекет с портом Firewire
Брекет с COM портом
Наклейка с логотипом Asus
Заглушка на заднюю панель корпуса
SLI - коннектор + усилительный брекет

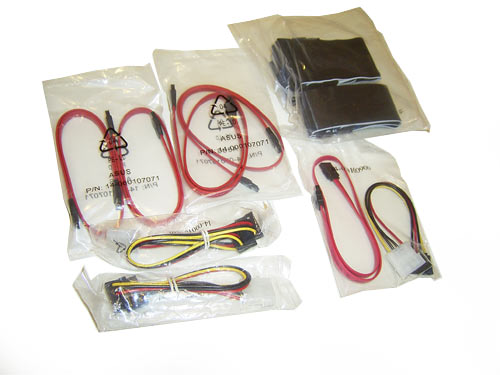

Комплектация платы не полностью раскрывает возможности материнской платы. В частности не хватает пары брекетов с 4 портами USB2.0. В остальном - никаких претензий: к пяти портам SerialATA есть все необходимые кабели и переходники.

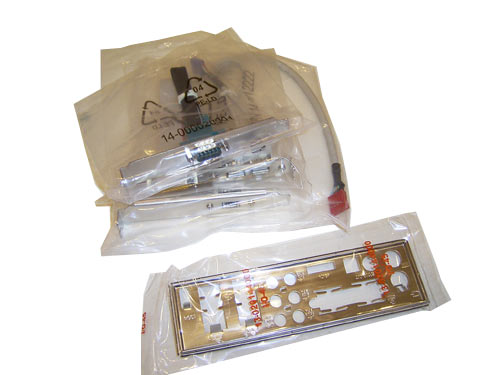

Также в коробке можно найти брекеты с портом Firewire, а также с COM и GAME портами (которые отсутствуют на задней панели).

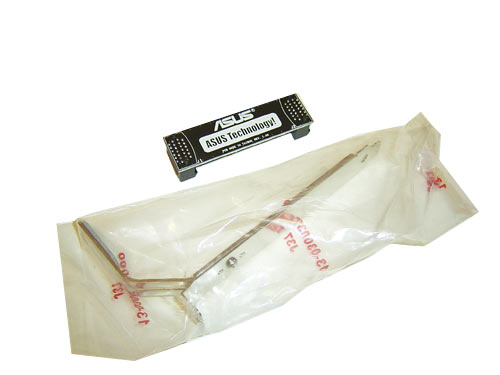

Для соединения двух видеокарт, в комплектацию включен SLI мост, а также усилительный брекет.

Что касается документации, то тут также нет никаких претензий - основное руководство пользователя раскрывает все аспекты сборки и настройки системы. Кроме того, есть CD диск с дополнительным ПО (InterVideo WinDVD Suite).
