Asus A7N8X
Чипсет	nVidia nForce II
Процессор	Athlon XP FSB 100/133/166МГц Duron FSB 100МГц
Память	PC1600/2100/2700/3200
HDD	UltraDMA/133 Serial-ATA/RAID
Дополнительно	2 IEEE-1394 Звук nForce II 6 USB 2.0 2 х 10/100M LAN
Цена:	155$ (Price.ru)

Наконец в нашу тестовую лабораторию попала плата на nForce II производства Asus. Честно говоря, я не припомню особо удачных плат под Socket A производства этой компании. Платы на KT266A и KT333 имели некоторые недостатки и не смогли завоевать любовь покупателей. Плата A7V8X была более успешным продуктом, однако чипсет VIA KT400 не оправдал многих ожиданий и, как это ни странно звучит, уже морально устарел.

А вот плата Asus A7N8X сделана на самом прогрессивном чипсете - nVidia nForce II, и вполне возможно является именно тем продуктом, который с нетерпением ожидали поклонники Asustek. Именно nForce II предоставляет значительные возможности по настройки системы и широкие возможности расширения. Кроме того, именно платы на основе этого чипсета имеют наивысшую производительность и служат превосходной платформой для новых процессоров AMD с ядром Thoroughbred и Barton.

Как и остальные производители, компания Asus выпустила два варианта платы: A7N8X и A7N8X Deluxe. Отличия этих версий заключается в южном мосте - на Deluxe установлен более дорогой вариант - MCP-T(urbo). Кроме того, на версии Deluxe установлен SerialATA/RAID контроллер, реализована поддержка последовательной шины Firewire.

Напомню, что отличия MCP-T от более дешевого MCP заключаются в поддержке 3d-audio и Dolby Digital 5.1, а также второго сетевого контроллера от 3COM. Причем плата Asus A7N8X Deluxe является единственной из рассмотренных плат, в которой полностью реализованы возможности южного моста.

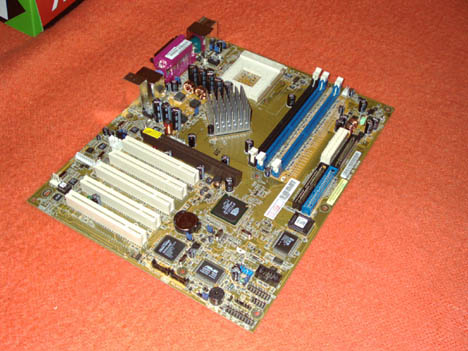

Итак, перед нами плата A7N8X Deluxe.

Спецификация Asus A7N8X Deluxe

Asus A7N8X
Процессор	- AMD AthlonAthlon XP с частотой шины 100/133/166 МГц; - AMD Duron с частотой шины 100МГц; - Разъем Socket 462
Чипсет nVidia nForce II	- Северный мост nForce2 SPP ; - Южный мост nForce2 MCP-T; - Шина между мостами - HyperTransport (800 Мбайт/с)
Системная память	- Три 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 3 Гбайт - Поддерживается память типа PC1600/2100/2700/3200 - Возможен 128битный двухканальный доступ к памяти - Индикатор питания на плате
Графика	- Слот AGP, поддерживающий режим 4X8X; - Индикатор AGP Warning LED
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов; - Шесть портов USB 2.0 (4 встроенных + 2 дополнительных); - Два порта IEEE1394 (Firewire) - Встроенный звук nForce2 APU; - Сетевой контроллер nForce2 ; - Сетевой контроллер 3COM.
Возможности для разгона	- Изменение частоты FSB от 100 до 250 Мгерц с шагом 1-5 Mhz; изменение множителя; - Изменение напряжения на процессоре, памяти и AGP.
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Поддержка протокола SerialATA (2 канала) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 4MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF Out - Технология Asus POST Reporter - Технология Asus Q-Fan
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения трех вентиляторов - Утилита Asus PC Probe
Размер	- ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Коробка

Asus уже довольно давно не меняет дизайн своих коробок - в результате упаковка стала хорошо узнаваема.

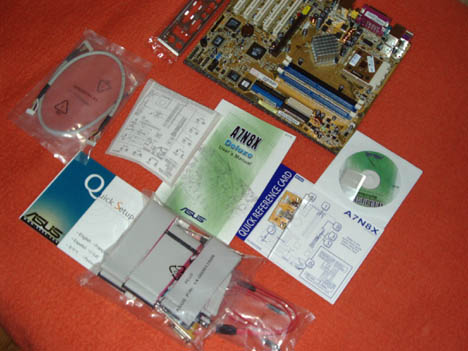

Комплектация

Материнская плата
CD диск с ПО и драйверами
ATA-133 шлейф, ATA-33 шлейф, FDD шлейф
Два SerialATA кабеля
Руководство пользователя на английском языке + краткая инструкция по установке
Брекет с 2 дополнительными портами USB2.0 и GAME- портом
Брекет с 2 дополнительными портами IEEE1394 (плюс набор кабелей для подключения)
Наклейка с описанием перемычек + наклейка с логотипом Asustek
Брекет с дополнительным COM2
Заглушка на заднюю панель корпуса

Комплектация платы очень богатая - присутствуют все необходимые компоненты для сборки системы. В частности есть три шлейфа: ATA133, ATA33 и шлейф для дисковода. Кроме этого в коробке есть целых три брекета: один с двумя дополнительными USB портами и GAME портом, другой с двумя дополнительными Firewire портами, третий брекет - с портом COM2.

Остальное содержимое коробки уже знакомо нам по предыдущим продуктам Asustek. Это обязательный пакетик с дополнительными перемычками, фирменная наклейка с логотипом Asus и краткое руководство по сборке. Кроме этого в комплекте с платой есть заглушка на заднюю панель корпуса и специальная наклейка на внутреннюю стенку корпуса с описанием перемычек (их расположение и назначение).

Еще раз напомню, что мы рассматриваем "расширенную" версию платы - Deluxe, которая имеет на борту двухканальный SerialATA контроллер. Поэтому я совершенно не удивился, когда обнаружил в коробке пакетик с двумя SerialATA кабелями.

Особое внимание уделим руководству пользователя. После внимательного изучения я не смог найти ничего, к чему можно было бы придраться: даны подробные описания всех коннекторов, разъемов и перемычек; есть подробные инструкции по установке программного обеспечения и сборки системы в целом. Кроме того есть очень детальные описания всех параметров и настроек биоса, причем равное внимание уделено как стандартным параметрам, так и параметрам, относящимся к разгону или "тонкому" твикингу. Без сомнения качественное руководство пользователя это большой плюс платы A7N8X.

Далее - в руководстве пользователя есть описание создания и настройки RAID массивов. Правда, этому вопросу уделен всего один-единственный листик - я бы предпочел, отдельное, очень детальное описание.

Что касается содержимого компакт-диска, то я не нашел там ничего нового. Помимо пакета драйверов от nVidia, пользователь получает несколько фирменных утилит Asustek, среди которых стоит отметить Asus PC Probe и Asus Live Update.

Первая позволяет в реальном времени отслеживать показания системного мониторинга и при необходимости включать сигнализацию. А вот программа Live Update предназначена для обновления биоса через Internet или из файла. К сожалению отсутствует одна, весьма интересная функция - MyLogo. Речь идет о программке, которая позволяет изменять загрузочное изображение POST экрана.

Из дополнительного программного обеспечения можно выделить только антивирус PC-cillin 2002.
