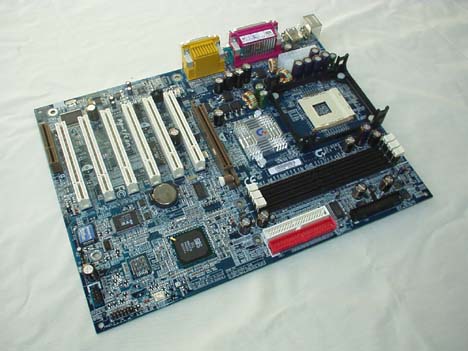

Материнская плата Gigabyte 8SRX на чипсете Sis 645 / Материнские платы

Читайте так же:

Как я говорил в прошлом обзоре (плата Soltek 8SRX2), с выходом процессора Celeron для разъема Socket 478 особой популярностью будут пользоваться платы на чипсете SiS 645. И, действительно, платы на этом чипсете очень недорогие. Например, плата Gigabyte 8SRX, которая является объектом нашего обзора, стоит порядка 2700 руб. При этом будем иметь ввиду, что на плате установлен отдельный 4-х канальный звук, да и стабильность у продукции Gigabyte всегда была отличная. Но, обо всем по-порядку.

Кстати, возвращаясь к процессору Celeron Socket 478 замечу, что он уже появился в наших магазинах. В частности модель Intel Сeleron 1700MHz стоит в районе ~3300руб, что естественно дорого. Будем надеяться на то, что такая ситуация долго не продлится, а также на скорой выход процессоров Сeleron 1600MHz и Сeleron 1500MHz, которые помимо более низкой цены будут лучше разгонятся.

Спецификация Gigabyte 8SRX

Процессор

Поддерживаются процессоры Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц, разъем Socket 478
Чипсет
Северный мост SiS 645 (ревизия A2)
Южный мост SiS 961
Системная память
Три 184-х контактных слота для DDR SDRAM DIMM
ECC не поддерживается (ограничение чипсета)
AGP
Слот AGP, поддерживающий режим 2х4x

Слоты расширения
Шесть 32-х битных PCI Bus Master слотов
Один слот CNR

Возможности для разгона
Изменение частоты FSB от 100 до 200 Мгерц с шагом 1 Mhz.
Изменение напряжения на процессоре, памяти, AGP

Интегрированный звук
Встроенный звуковой контроллер Creative CT5880

Интегрированный UltraDMA/100 IDE контроллер
2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
Поддержка LS-120 / ZIP / ATAPI CD-ROM

BIOS
2MBit Flash ROM
Award BIOS Modular v.6.00PG с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus

Разное
Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры
Индикатор питания на плате
STR (Suspend to RAM)

Мониторинг
Стандартные возможности мониторинга.

Поддержка USB
Два встроенных порта USB и два дополнительных порта USB

Управление питанием
ACPI/APM
Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB

Питание
Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
Дополнительный 4-х пиновый разъем питания

Размер
ATX форм-фактор, 225мм x 305мм (8.7" x 12")

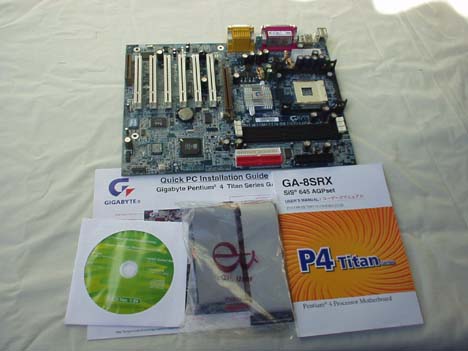

Комплектация

Материнская плата
CD диск с ПО и драйверами
ATA-100 шлейф, FDD шлейф
Руководство пользователя + краткая инструкция по установке

на фото не хватает только антистатического кулечка

Плата досталась мне в OEM комплектации, единственное отличие которой от обычной комплектации - отсутствие коробки. В общем невелика потеря, только вот транспортировать плату пришлось очень аккуратно.

Руководство пользователя заслуживает отдельного разговора. Первые 20 страниц посвящены разъемам и коннекторам, далее идет описание настроек биоса и все это на английском языке. Затем идет повторное описание коннекторов, но уже на китайском (скорее всего это китайский :) и русском (!) языке. Очень приятно такое внимательное отношение к Российскому рынку со стороны Gigabyte.

Также понравилось краткое руководство, которое представляет из себя сложенный вчетверо большой лист (приблизительно формата A2), на котором описаны все основные этапы сборки системы. При этом каждый этап сопровождается качественной фотографией.

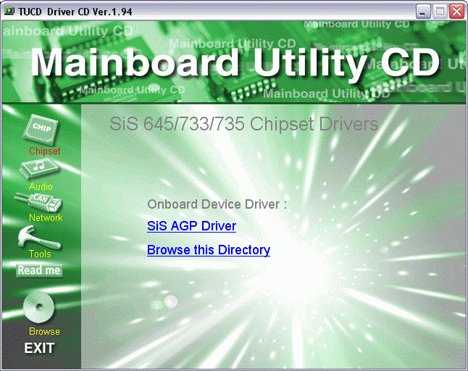

А вот содержимое компакт-диска не порадовало - только драйвера, и минимум дополнительного программного обеспечения(только Norton Antivirus 2002 и Norton Firewall2002). Зато обрадовало большое количество утилит: Intel LANDesk Client Manager ver6.10, Gigabyte System Information Viewer (обычная система мониторинга), @Bios Writer, Motherboard DMI Viewer, Windows Utility Manager, Face-Wizard v1.0 (программа изменения загрузочного изображения) и, наконец, программа Easy Tune III (для разгона процессора из windows). При этом оболочку для доступа к этим программам писал какой-то студент, поскольку при запуске оболочки, загрузка процессора составляет 100%. Затем, после установки какой-либо программы или утилиты оболочка сама по себе закрывается.
