Обзор материнской платы ASUS P8P67-M Pro на чипсете Intel P67 / Материнские платы

Оказывается, в рамках форм-фактора MicroATX можно создать очень мощную и универсальную основу для компактного компьютера. Плата ASUS P8P67-M Pro также имеет габариты стандарта MicroATX и предназначена для построения мощной системы с одной или двумя дискретными видеокартами, причем использование чипсета Intel P67 явно говорит о способности полноценного разгона. Под полноценным разгоном мы подразумеваем возможность выбора максимального множителя для обычных процессоров Sandy Bridge и абсолютно любого — для оверклокерских моделей (то есть серии «K»).

Очевидно, что ASUS P8P67-M Pro позиционируется гораздо выше, нежели плата ASUS P8H67-M Evo на чипсете Intel H67, обзор которой мы планируем опубликовать в ближайшем будущем. Однако будет уместным подчеркнуть, что при этом себестоимость героини сегодняшнего материала значительно ниже. Во-первых, разработчикам не нужно было устанавливать на плату «обвязку» встроенного графического ядра. Во-вторых, еще несколько долларов было сэкономлено на замене слота PCI на слот PCI Express. Дело в том, что чипсеты Intel шестой серии не поддерживают шину PCI, что вынуждает инженеров устанавливать дополнительный контроллер. В-третьих, чуть-чуть была урезана комплектация платы. При этом в рознице плата ASUS P8P67-M Pro стоит больше, нежели ASUS P8H67-M Evo. Удивляться этому не стоит — на конечную цену повлияло то, что сам по себе чипсет P67 обходится ASUS дороже, чем H67. Не обошлось, естественно, и без влияния маркетинговой политики компании (как мы подозреваем — в значительно большей степени). Впрочем, тут нет никакого негатива, поскольку, как показало наше тестирование, качество данной платы полностью соответствует заявленной цене.

⇡#Спецификация ASUS P8P67-M Pro

ASUS P8P67-M Pro
Процессор	Разъем Socket LGA1155; Поддержка технологии Intel Turbo Boost
Чипсет	Intel P67 (PCH); Связь с процессором: DMI 20 Gb/s
Системная память	Четыре 240-контактных слота для DDR3 SDRAM DIMM; Максимальный объем памяти 32 Гб; Поддерживается память типа DDR3 1066/1333/1600/1833/2133/2400; Возможен двухканальный доступ к памяти; Поддержка технологии Intel XMP; Индикатор питания
Графика	Три слота PCI Express x16; Поддержка технологии NVIDIA SLI; Поддержка технологии AMD CrossFireX
Возможности расширения	Один слот PCI Express x1; Четырнадцать портов USB 2.0 (шесть встроенных + восемь дополнительных); Два встроенных порта USB 3.0; Два порта IEEE1394 (FireWire; один встроенный + один дополнительный); Звук High Definition Audio 7.1; Сетевой контроллер Gigabit Ethernet
Возможности для разгона	Изменение частоты Bclk от 80 до 300 МГц с шагом 1 МГц; изменение множителя; Изменение напряжения на процессоре, памяти, VCCIO и чипсете (PCH); Утилита ASUS AI Suite II
Дисковая подсистема	Поддержка протокола SerialATA 6 Gb/s (два канала — P67, c поддержкой RAID); Поддержка протокола SerialATA 3 Gb/s (четыре канала — P67, c поддержкой RAID); Поддержка протокола SerialATA 6 Gb/s (два канала — Marvell 88SE9120)
Extensible Firmware Interface (EFI)	Оболочка ASUS EFI BIOS; 32 Мбит Flash ROM; AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features; Технология ASUS EZ Flash 2; Технология ASUS CrashFree BIOS 3; Технология ASUS MyLogo 2; Поддержка ASUS OC Profile; Multi-languages BIOS
Разное	Один последовательный и один параллельный порт, порты для PS/2 клавиатуры и мыши; Кнопка MemOK; Переключатель TPU; STR (Suspend to RAM); SPDIF Out
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB; Основной 24-контактный разъем питания ATX; Дополнительный 8-контактный разъем питания
Мониторинг	Отслеживание температуры процессора, системы, напряжений, скорости вращения всех вентиляторов (4); Технология ASUS Fan Xpert; Технология ASUS EPU
Размер	MicroATX форм-фактор, 244 мм x 244 мм (9.6 дюйма x 9.6 дюйма)

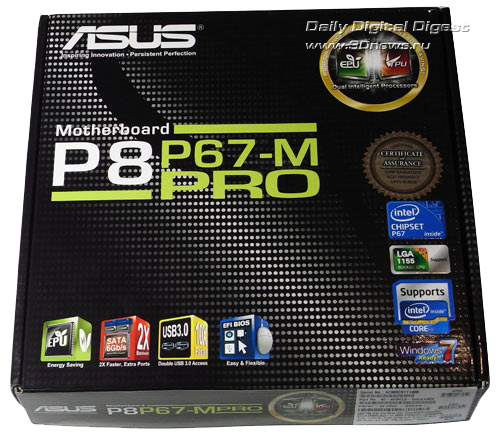

Коробка с ASUS P8P67-M Pro от дна до крышки покрыта информативными надписями и имеет следующий вид:

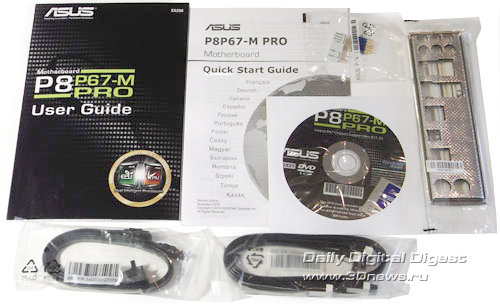

⇡#Комплектация

материнская плата,
руководство пользователя на английском языке + краткая инструкция по установке;
DVD-диск с ПО и драйверами,
четыре кабеля SerialATA,
набор дополнительных коннекторов,
заглушка на заднюю панель корпуса.

Комплектацию платы ASUS P8P67-M Pro нельзя назвать богатой: в число стандартных компонентов входят только четыре кабеля SerialATA. При этом нужно учесть, что не все блоки питания имеют большое количество разъемов SATA и несколько переходников придется приобрести отдельно. И в зависимости от потребностей пользователя ему также потребуется докупить планки с портами USB, FireWire, COM и LPT. Также плата поддерживает технологии AMD CrossFireX и NVIDIA SLI, но соответствующих мостов в комплектации нет.

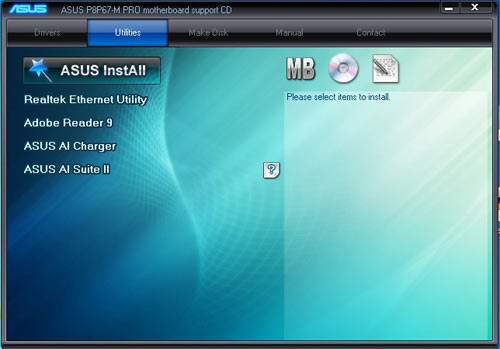

Что касается содержимого DVD-диска, то и тут мы нашли недостатки. На первый взгляд все хорошо: присутствует полный набор драйверов, фирменных утилит ASUS и даже пробная версия антивируса Norton. Причем все это прекрасно оформлено:

Однако программа-установщик главной утилиты AI Suite II написана с ошибкой, что приводит к невозможности деинсталлировать эту утилиту из системы. Если же напрямую удалить файлы с жесткого диска, то впоследствии AI Suite II невозможно установить заново.
